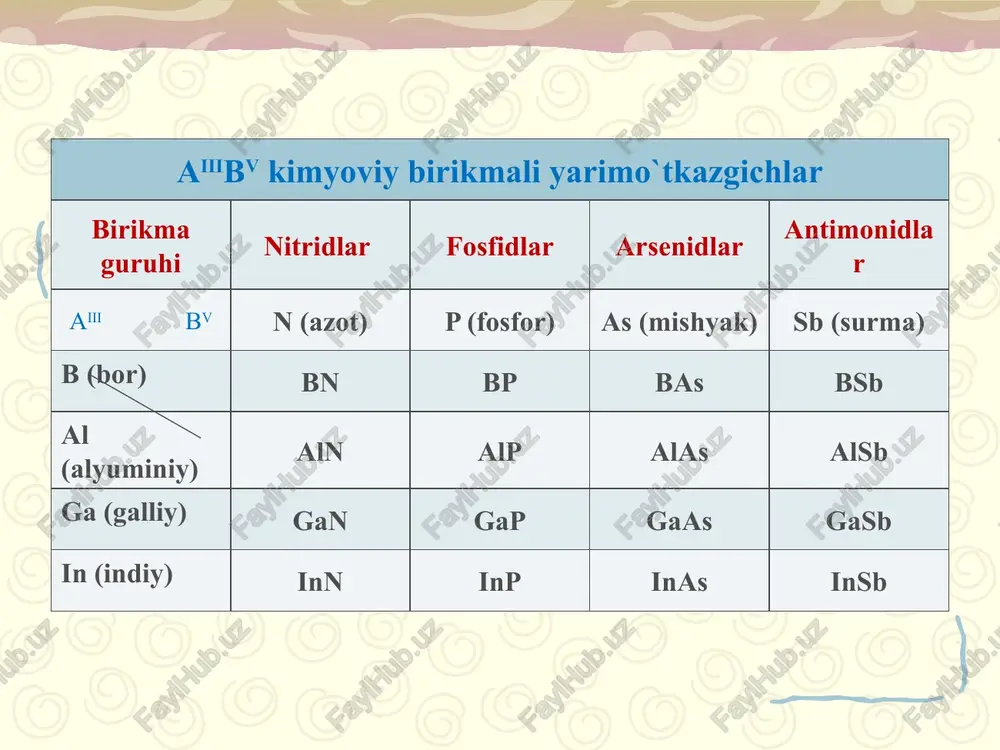

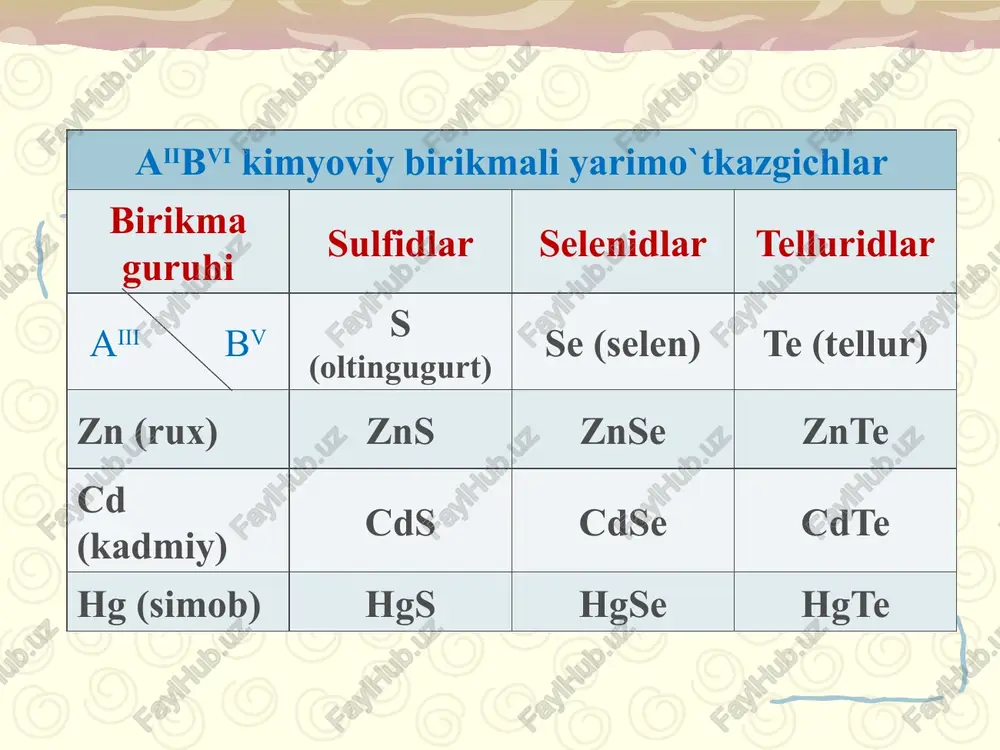

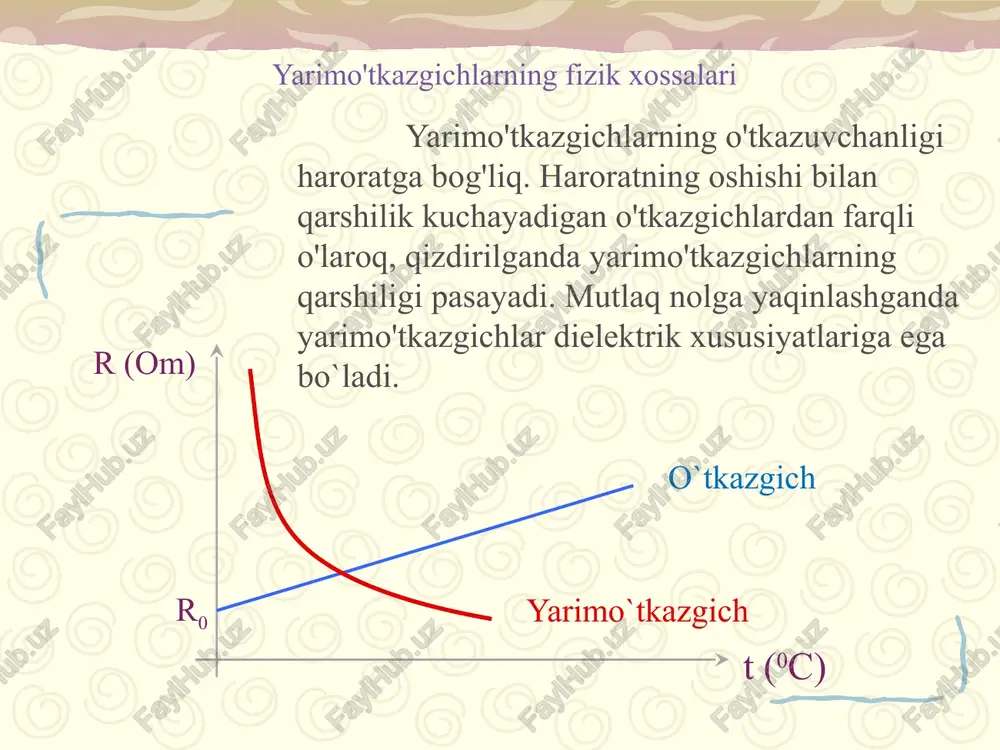

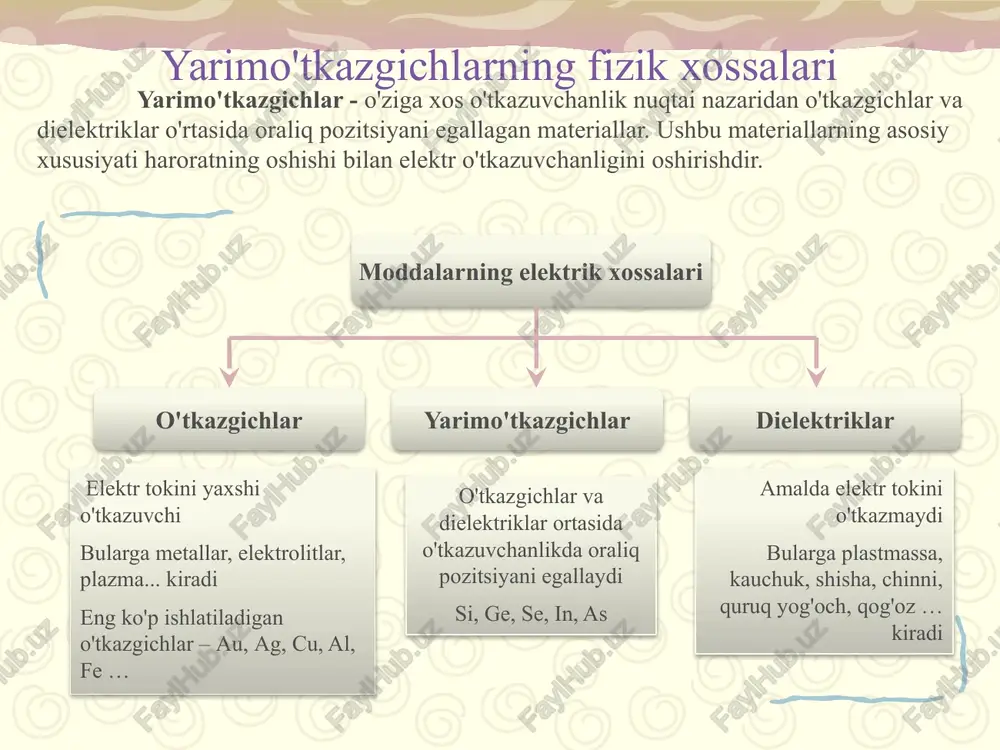

tok v poluprovodnikax yarimo'tkazgichlar yarimo'tkazgichlarning fizik xossalari yarimo'tkazgichlar - o'ziga xos o'tkazuvchanlik nuqtai nazaridan o'tkazgichlar va dielektriklar o'rtasida oraliq pozitsiyani egallagan materiallar. ushbu materiallarning asosiy xususiyati haroratning oshishi bilan elektr o'tkazuvchanligini oshirishdir. moddalarning elektrik xossalari o'tkazgichlar yarimo'tkazgichlar dielektriklar elektr tokini yaxshi o'tkazuvchi bularga metallar, elektrolitlar, plazma... kiradi eng ko'p ishlatiladigan o'tkazgichlar – au, ag, cu, al, fe … amalda elektr tokini o'tkazmaydi bularga plastmassa, kauchuk, shisha, chinni, quruq yog'och, qog'oz … kiradi o'tkazgichlar va dielektriklar ortasida o'tkazuvchanlikda oraliq pozitsiyani egallaydi si, ge, se, in, as aiiibv kimyoviy birikmali yarimo`tkazgichlar birikma guruhi nitridlar fosfidlar arsenidlar antimonidlar aiii bv n (azot) p (fosfor) as (mishyak) sb (surma) b (bor) bn bp bas bsb al (alyuminiy) aln alp alas alsb ga (galliy) gan gap gaas gasb in (indiy) inn inp inas insb aiibvi kimyoviy birikmali yarimo`tkazgichlar birikma guruhi sulfidlar selenidlar telluridlar aiii bv s (oltingugurt) se (selen) te (tellur) zn (rux) zns znse …

2 / 19

tor yarimo'tkazgichlarning xususiy o'tkazuvchanligi oddiy sharoitlarda (past haroratlarda) yarimo'tkazgichlarda erkin zaryadlangan zarralar mavjud emas, shuning uchun yarimo'tkazgich elektr tokini o'tkazmaydi. si si si si si - - - - - - - - «teshik» qizdirilganda elektronlarning kinetik energiyasi ortadi va ularning eng tezi orbitasini tark etadi. elektron va yadro o'rtasidagi bog'lanish buzilganda atomning elektron qobig'ida bo'sh joy paydo bo'ladi. bu joyda "teshik" deb ataladigan shartli musbat zaryad hosil bo'ladi. si si si si si - - - + teshik + + - - - - yarimo'tkazgichlarning aralashmali o'tkazuvchanligi sof o'tkazgichga aralashmalarning dozali kiritilishi uning o'tkazuvchanligini maqsadli ravishda o'zgartirishga imkon beradi. shuning uchun o'tkazuvchanlikni oshirish uchun sof yarimo'tkazgichlarga donor va aktseptor bo'lgan aralashmalar kiritiladi. aralashmalar aktseptor donor p-tipdagi yarimo`tkazgichlar n-tipdagi yarimo`tkazgichlar teshikli yarimo'tkazgichlar (r-tip) in + si si si si - - - - - - - "p-tip" atamasi "positive" so'zidan kelib chiqqan bo'lib, asosiy tashuvchilarning musbat zaryadini bildiradi. ushbu turdagi …

3 / 19

hbu turdagi yarimo'tkazgichlar aralashma xususiyatiga ega. to`rt valentli yarimo'tkazgichga (masalan, kremniy) besh valentli yarimo'tkazgich qo`shimchasi (masalan, mishyak) qo'shiladi. o'zaro ta'sir jarayonida qo`shimchaning har bir atomi kremniy atomlari bilan kovalent bog'lanishga kiradi. biroq, to'yingan valentlik bog'larda mishyak atomining beshinchi elektroni uchun joy yo'q va u chetki elektron qobiqqa o'tadi. u erda elektronni atomdan ajratish uchun kamroq energiya kerak bo'ladi. elektron ajraladi va erkin elektronga aylanadi. bunday holda, zaryadni uzatish teshik orqali emas, balki elektron tomonidan amalga oshiriladi, ya'ni bu turdagi yarimo'tkazgichlar elektr tokini metallar kabi o'tkazadi. yarimo'tkazgichlarga qo'shiladigan, hamda n-tipli yarimo'tkazgichlarga aylanadigan aralashmalar donor aralashmalar deb ataladi. olmos tabiatdagi yarimo'tkazgichlar kremniy indiy arsenidi galiy arsenidi selen se mis rudalari va piritlarda (oltingugurt kolchedani) uchraydigan nodir metallar guruhiga kiradi. qattiq holatda u kristall (kulrang, p-tip) yoki amorf (qora) bo'lishi mumkin. xususiyatlari: zichligi - 4800 kg/m3; terish = 217 oc; qo`llanilishi: selenli rostlagichlarlar, fotoelementlar, fotorezistorlar. germaniy ge tabiatda tez-tez uchraydi, lekin juda oz …

4 / 19

langan elektron qurilma, odatda uchta chiqishi bo'lib, kirish signallariga elektr zanjirida tokni boshqarish imkonini beradi. odatda elektr signallarini kuchaytirish, yig`ish va o`zgartirish uchun ishlatiladi. 1947 yilda uilyam shokli, jon bardin va valter brattain bell labs laboratoriyasida bipolyar tranzistorni yaratdilar. image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.png image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.jpeg image19.jpeg image1.png ay in 4/sn 5|sbh 51|te 52 nas 127.0 cpe | tex kopnyc jinxn3a kpuctann pecbnextop katona (w! /docprops/thumbnail.jpeg tloxynponogunxx. saexrpaveckuit ‘tok motympobomhhkak tloaroronmna yaemma 11-t xnacea pontanesnoes zapes
