1 / 10

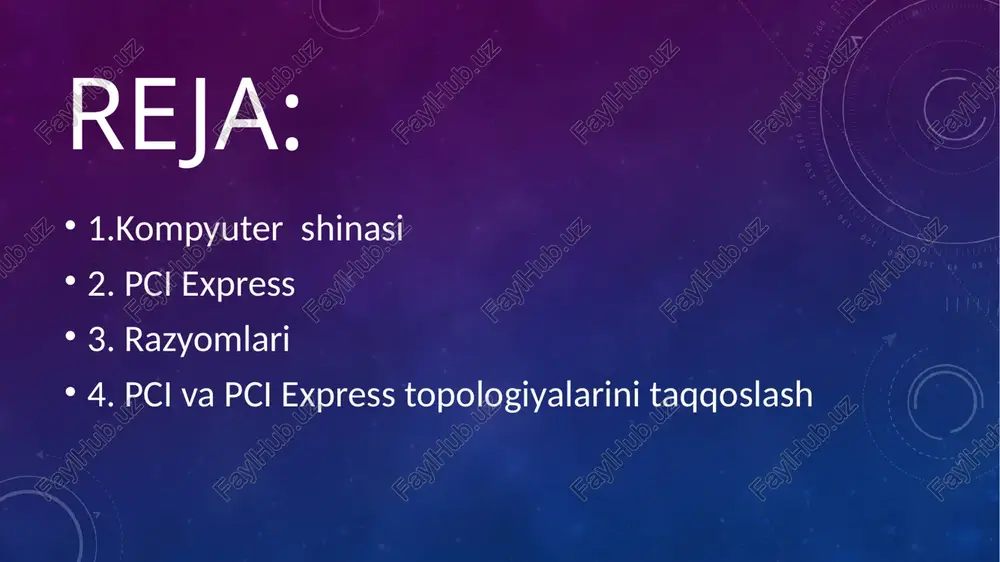

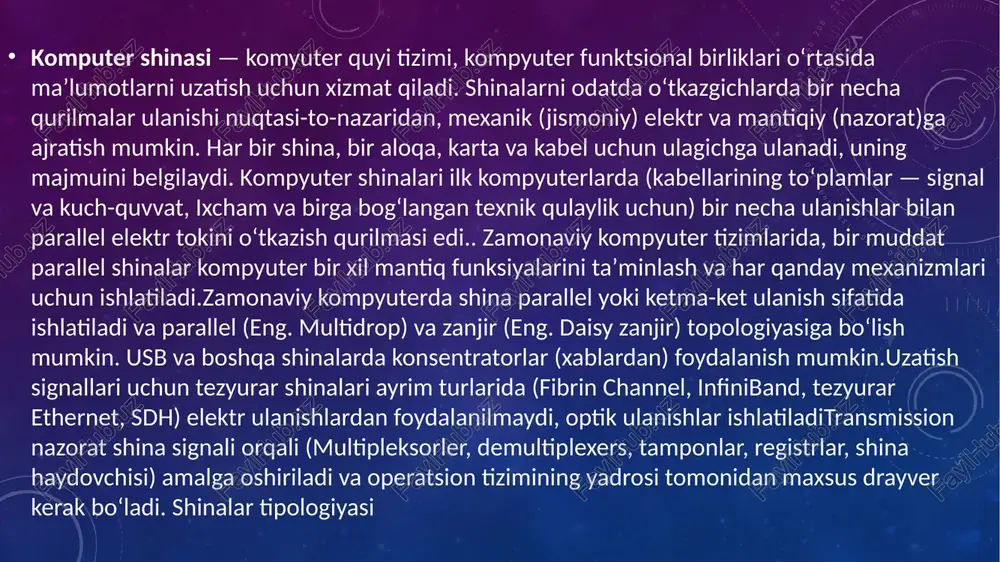

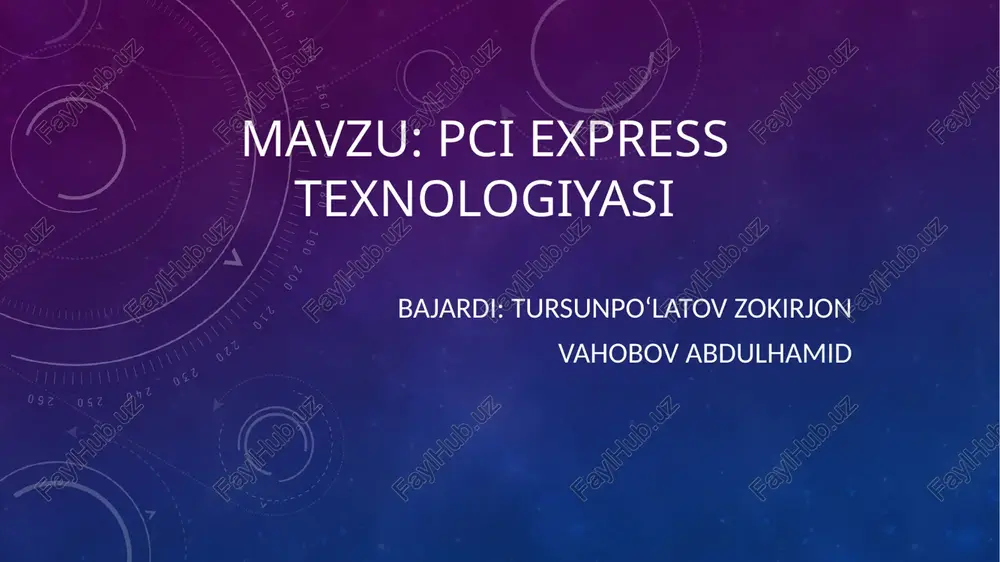

prezentatsiya powerpoint mavzu: pci express texnologiyasi bajardi: tursunpo‘latov zokirjon vahobov abdulhamid reja: 1.kompyuter shinasi 2. pci express 3. razyomlari 4. pci va pci express topologiyalarini taqqoslash komputer shinasi — komyuter quyi tizimi, kompyuter funktsional birliklari oʻrtasida maʼlumotlarni uzatish uchun xizmat qiladi. shinalarni odatda oʻtkazgichlarda bir necha qurilmalar ulanishi nuqtasi-to-nazaridan, mexanik (jismoniy) elektr va mantiqiy (nazorat)ga ajratish mumkin. har bir shina, bir aloqa, karta va kabel uchun ulagichga ulanadi, uning majmuini belgilaydi. kompyuter shinalari ilk kompyuterlarda (kabellarining toʻplamlar — signal va kuch-quvvat, ixcham va birga bogʻlangan texnik qulaylik uchun) bir necha ulanishlar bilan parallel elektr tokini oʻtkazish qurilmasi edi.. zamonaviy kompyuter tizimlarida, bir muddat parallel shinalar kompyuter bir xil mantiq funksiyalarini taʼminlash va har qanday mexanizmlari uchun ishlatiladi.zamonaviy kompyuterda shina parallel yoki ketma-ket ulanish sifatida ishlatiladi va parallel (eng. multidrop) va zanjir (eng. daisy zanjir) topologiyasiga boʻlish mumkin. usb va boshqa shinalarda konsentratorlar (xablardan) foydalanish mumkin.uzatish signallari uchun tezyurar shinalari ayrim …

2 / 10

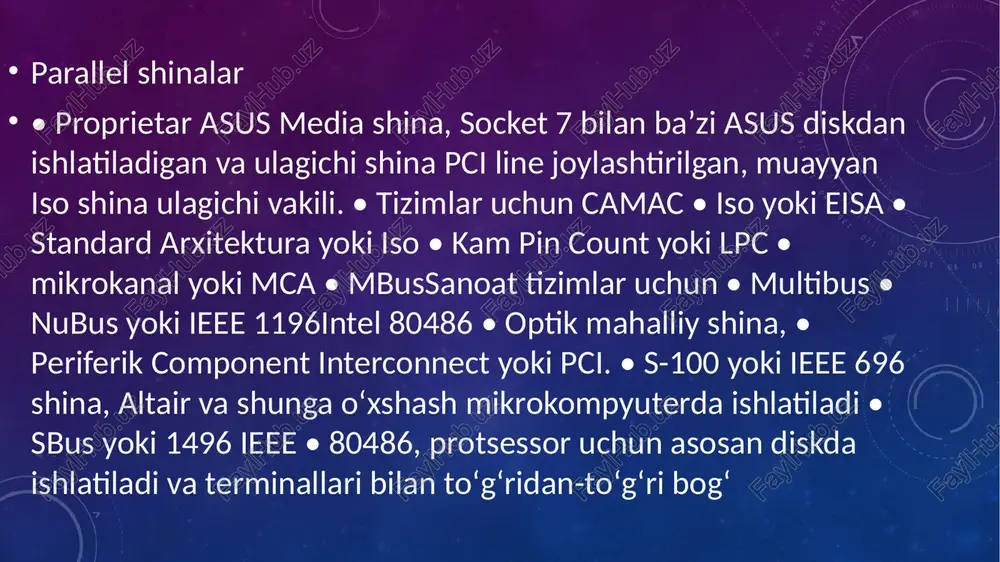

s • nubus yoki ieee 1196intel 80486 • optik mahalliy shina, • periferik component interconnect yoki pci. • s-100 yoki ieee 696 shina, altair va shunga oʻxshash mikrokompyuterda ishlatiladi • sbus yoki 1496 ieee • 80486, protsessor uchun asosan diskda ishlatiladi va terminallari bilan toʻgʻridan-toʻgʻri bogʻ vlb • vmebus, versamodule eurocard shina8- va 16-bit mikrosxema tizimlari uchun • std shina • unibus • q-shinaserial • 1-wire• hypertransport • i²c• pci express yoki pcie • serial periferik interface shina yoki spi shina • usb, universal serial bus • firewire, i.link, ieee 1394 koʻproq tashqi shina sifatida ishlatiladi • direct media interfeysi (dmi) • intel quickpath interconnect yoki faqat quickpath (qpi) • sata / sastashqi kompyuter shinalar misollar • advanced technology attachment yoki (shuningdek pata, edi, eyd atapi sifatida tanilgan) ata — disk va lenta ulash uchun. • sata, serial ata • usb, universal serial bus, tashqi qurilmalar uchun ishlatiladi, • ieee-488, …

3 / 10

shgan, periferik qurilmalar yaratish qiladi metr oʻnlab bitta ulanish, uzunligini olib imkonini beradi. • stackpc — kompyuter tizimlarini qurish uchun spetsifikatsiyasi. ushbu belgilari kengaytirish stackpc, fpe va ularning oʻzaro tartibni ifodalaydi. pci express interfeysi (dastlab 3gio5 deb nomlangan) pci kontseptsiyasidan foydalanadi, ammo ularning jismoniy amalga oshirilishi tubdan farq qiladi. jismoniy darajada pci express bu shina emas, balki ketma-ket protokolga asoslangan tarmoqning o'zaro ta'siri. yuqori tezlikdagi pci express sizga boshqa tizim interfeyslaridan (agp, pci) voz kechishga imkon beradi, bu esa tizim chiplarini yagona pci express boshqaruvchisi foydasiga shimoliy va janubiy ko'priklarga bo'lishdan bosh tortishga imkon beradi. tizimning ish faoliyatini sezilarli darajada oshirishi mumkin bo'lgan pci express interfeysining kontseptual xususiyatlaridan biri bu yulduz topologiyasidan foydalanishdir. shina topologiyasida (5a-rasm) qurilmalar pci o'tkazish qobiliyatini o'zaro almashishlari kerak. yulduz topologiyasi bilan (5b-rasm) har bir qurilma faqat ushbu kanalning o'tkazish qobiliyatini hech kimga bermasdan uni pci express hub (ulash) ga ulaydigan kanaldan foydalanadi. pci va pci …

4 / 10

1 havolasi), ikkita (x2 havolasi), to'rtta (x4 havolasi), sakkizta (x8 havolasi), o'n oltita (x16 havolasi) yoki o'ttiz ikkita (x32 havolasi). barcha qurilmalar bitta kanalning ishlashini qo'llab-quvvatlashi kerak. xuddi shunday, bo'shliqlar mavjud: x1, x2, x4, x8, x16, x32. biroq, uyasi unga etkazilgan kanalga qaraganda "kengroq" bo'lishi mumkin, ya'ni. x16 uyasi aslida x16 uyasiga va boshqalarga chiqishi mumkin pci express kartasi hech bo'lmaganda kartadagi ulagich kabi katta bo'lgan uyaga jismonan mos kelishi va to'g'ri ishlashi kerak. x4 kartasi x4, x8, x16 uyalarida ishlaydi, hatto bitta tarmoqli kanal ularga ulangan bo'lsa ham. pci express yo'laklarini solishtirish protsedurasi har ikki tomon tomonidan qo'llab-quvvatlanadigan eng ko'p bo'laklarni tanlash imkonini beradi. ma'lumotni ko'p tarmoqli kanallar orqali uzatishda, o'zaro almashish yoki "ma'lumotlarni sindirish" printsipi qo'llaniladi: har bir keyingi bayt boshqa diapazonda uzatiladi. x2 kanalida bu barcha baytlar bitta tasmada, toq bayt esa boshqasida uzatilishini anglatadi. ko'pgina boshqa yuqori tezlikda ishlaydigan ketma-ket protokollar singari, pci express ma'lumotni kodlash …

5 / 10

thumbnail.jpeg mavzu: pci express texnologiyas!
