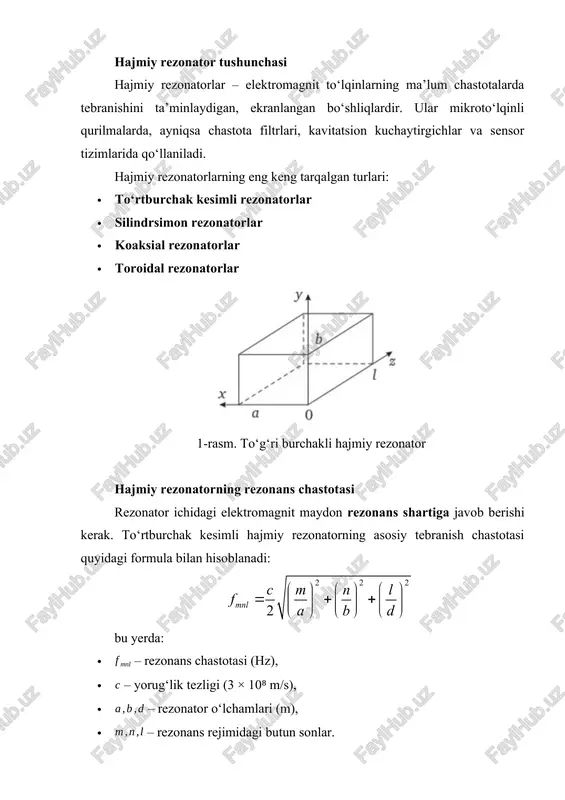

hajmiy rezonator tushunchasi hajmiy rezonatorlar – elektromagnit to‘lqinlarning ma’lum chastotalarda tebranishini ta’minlaydigan, ekranlangan bo‘shliqlardir. ular mikroto‘lqinli qurilmalarda, ayniqsa chastota filtrlari, kavitatsion kuchaytirgichlar va sensor tizimlarida qo‘llaniladi. hajmiy rezonatorlarning eng keng tarqalgan turlari: · to‘rtburchak kesimli rezonatorlar · silindrsimon rezonatorlar · koaksial rezonatorlar · toroidal rezonatorlar 1-rasm. to‘g‘ri burchakli hajmiy rezonator hajmiy rezonatorning rezonans chastotasi rezonator ichidagi elektromagnit maydon rezonans shartiga javob berishi kerak. to‘rtburchak kesimli hajmiy rezonatorning asosiy tebranish chastotasi quyidagi formula bilan hisoblanadi: bu yerda: · – rezonans chastotasi (hz), · – yorug‘lik tezligi (3 × 10⁸ m/s), · – rezonator o‘lchamlari (m), · – rezonans rejimidagi butun sonlar. hisoblash uchun misol masala: havo bilan to‘ldirilgan to‘rtburchak kesimli rezonatorning asosiy tebranish chastotasini aniqlang. berilgan: · a=5 sm, b=6 sm, d=2 sm. · m=1, n=0 ,l=0. berilgan qiymat bo‘yicha xisoblashni amalga oshiramiz. birinchi rezonans chastotasi uchun formulani qo‘llaymiz: hajmiy rezonatorning asosiy tebranish chastotasi 3 ghz. hajmiy rezonatorlardagi m,n,l qiymatlari rezonator …

2 / 4

sa agar m=1, n=1, l=1 bo‘lsa, bu rezonator ichidagi eng past chastotali asosiy modani (ya’ni, birinchi rezonans holatini) anglatadi. · bu holatda har bir o‘lcham bo‘ylab faqat bitta to‘lqin uzunligi mavjud bo‘ladi. · maydonning taqsimlanishi silliq bo‘lib, rezonator ichida asosiy tebranish holati hosil bo‘ladi. · eng past chastotali rezonans holatiga mos keladi. 3. m,n,l = 0 bo‘lsa? agar har qanday indeks 0 bo‘lsa, rezonator ichida to‘lqin hosil bo‘lmaydi. sababi: · m=0 bo‘lsa, x o‘qi bo‘ylab tebranish yo‘q. · n=0 bo‘lsa, y o‘qi bo‘ylab tebranish yo‘q. · l=0 bo‘lsa, z o‘qi bo‘ylab tebranish yo‘q. bu shuni anglatadiki, elektromagnit maydon rezonator ichida mavjud emas, ya’ni hech qanday to‘lqin hosil bo‘lmaydi. shu sababli, m, n, l = 0 bo‘lgan modalar fizik ma’noga ega emas. 4. nima uchun bu indekslar o‘zgaradi? turli qiymatlar rezonatorning har xil tebranish modalarini hosil qiladi: · (1,1,1) — asosiy moda (fundamental mode), eng past chastota. · (2,1,1) — x …

3 / 4

4 / 4
