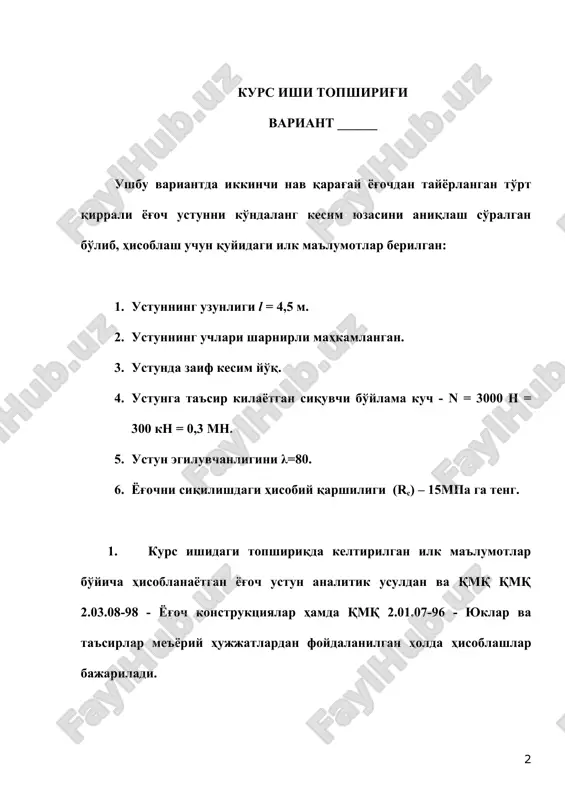

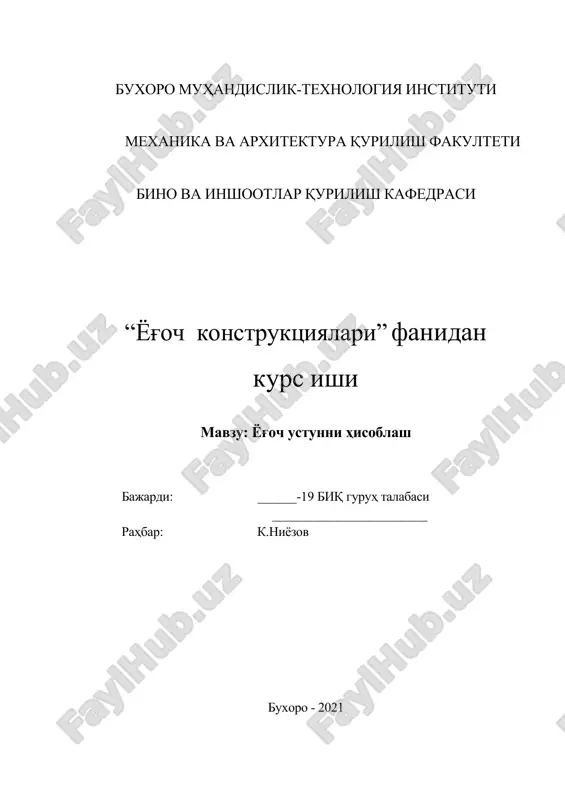

nastoyashiy proekt derevyannogo perekritiya odnoetajnogo promishlennogo zdaniya razrabotan v sootvetstvii s zadaniem na proektirovan buxoro muhandislik-texnologiya instituti mexanika va arxitektura qurilish fakulteti bino va inshootlar qurilish kafedrasi “yog'och konstruktsiyalari” fanidan kurs ishi mavzu: yog'och ustunni hisoblash bajardi: ______-19 biq guruh talabasi ________________________ rahbar: k.niyozov buxoro - 2021 kurs ishi topshirig'i variant ______ ushbu variantda ikkinchi nav qarag'ay yog'ochdan tayyorlangan to'rt qirrali yog'och ustunni ko'ndalang kesim yuzasini aniqlash so'ralgan bo'lib, hisoblash uchun quyidagi ilk ma'lumotlar berilgan: 1. ustunning uzunligi l = 4,5 m. 2. ustunning uchlari sharnirli mahkamlangan. 3. ustunda zaif kesim yo'q. 4. ustunga ta'sir kilayotgan siquvchi bo'ylama kuch - n = 3000 n = 300 kn = 0,3 mn. 5. ustun egiluvchanligini λ=80. 6. yog'ochni siqilishdagi hisobiy qarshiligi (rc) – 15mpa ga teng. 1. kurs ishidagi topshiriqda keltirilgan ilk ma'lumotlar bo'yicha hisoblanayotgan yog'och ustun analitik usuldan va qmq qmq 2.03.08-98 - yog'och konstruktsiyalar hamda qmq 2.01.07-96 - yuklar va …

2 / 14

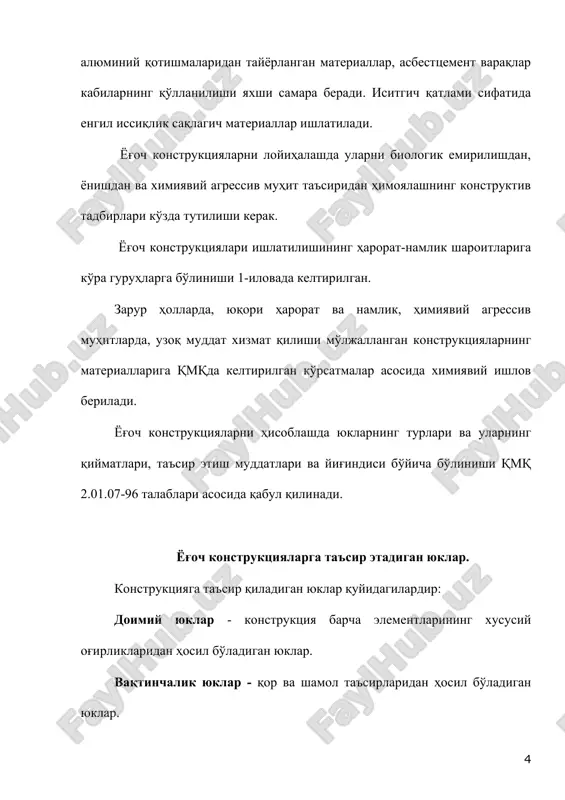

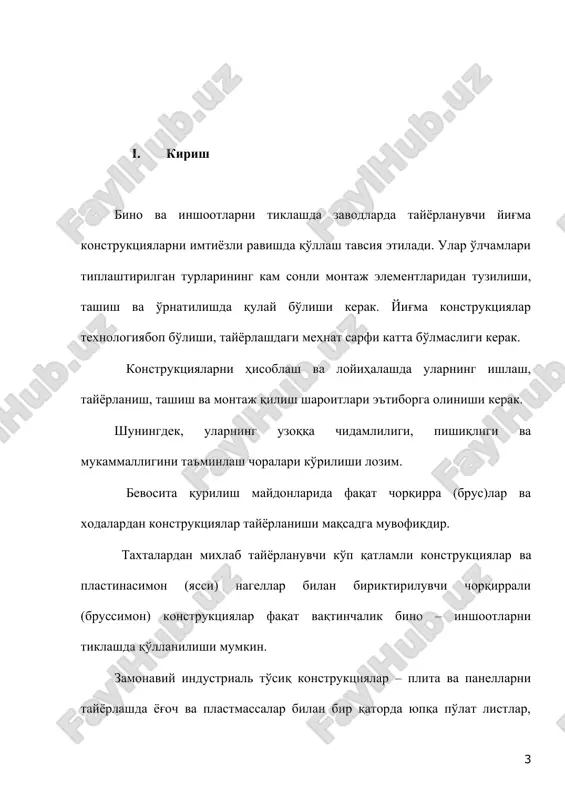

vchi ko'p qatlamli konstruktsiyalar va plastinasimon (yassi) nagellar bilan biriktiriluvchi chorqirrali (brussimon) konstruktsiyalar faqat vaqtinchalik bino – inshootlarni tiklashda qo'llanilishi mumkin. zamonaviy industrial to'siq konstruktsiyalar – plita va panellarni tayyorlashda yog'och va plastmassalar bilan bir qatorda yupqa po'lat listlar, alyuminiy qotishmalaridan tayyorlangan materiallar, asbesttsement varaqlar kabilarning qo'llanilishi yaxshi samara beradi. isitgich qatlami sifatida engil issiqlik saqlagich materiallar ishlatiladi. yog'och konstruktsiyalarni loyihalashda ularni biologik emirilishdan, yonishdan va ximiyaviy agressiv muhit ta'siridan himoyalashning konstruktiv tadbirlari ko'zda tutilishi kerak. yog'och konstruktsiyalari ishlatilishining harorat-namlik sharoitlariga ko'ra guruhlarga bo'linishi 1-ilovada keltirilgan. zarur hollarda, yuqori harorat va namlik, himiyaviy agressiv muhitlarda, uzoq muddat xizmat qilishi mo'ljallangan konstruktsiyalarning materiallariga qmqda keltirilgan ko'rsatmalar asosida ximiyaviy ishlov beriladi. yog'och konstruktsiyalarni hisoblashda yuklarning turlari va ularning qiymatlari, ta'sir etish muddatlari va yig'indisi bo'yicha bo'linishi qmq 2.01.07-96 talablari asosida qabul qilinadi. yog'och konstruktsiyalarga ta'sir etadigan yuklar. konstruktsiyaga ta'sir qiladigan yuklar quyidagilardir: doimiy yuklar - konstruktsiya barcha elementlarining xususiy og'irliklaridan hosil bo'ladigan …

3 / 14

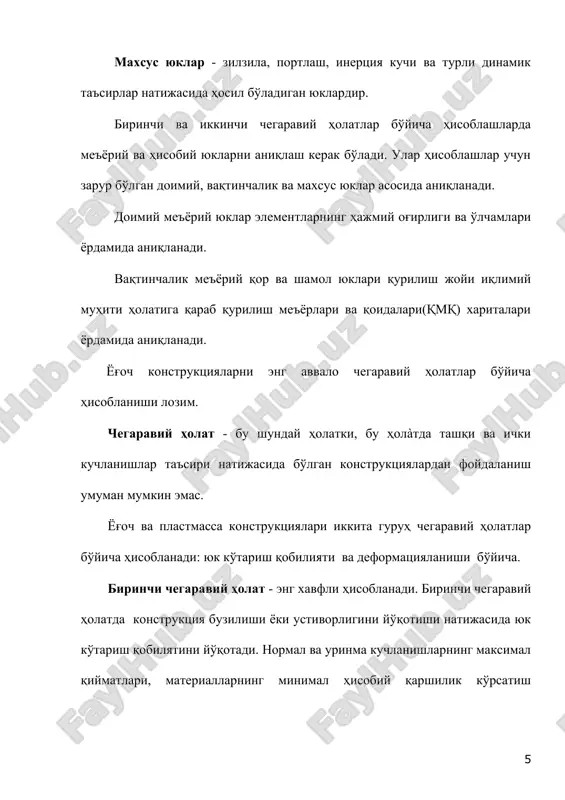

yuklari qurilish joyi iqlimiy muhiti holatiga qarab qurilish me'yorlari va qoidalari(qmq) xaritalari yordamida aniqlanadi. yog'och konstruktsiyalarni eng avvalo chegaraviy holatlar bo'yicha hisoblanishi lozim. chegaraviy holat - bu shunday holatki, bu holàtda tashqi va ichki kuchlanishlar ta'siri natijasida bo'lgan konstruktsiyalardan foydalanish umuman mumkin emas. yog'och va plastmassa konstruktsiyalari ikkita guruh chegaraviy holatlar bo'yicha hisoblanadi: yuk ko'tarish qobiliyati va deformatsiyalanishi bo'yicha. birinchi chegaraviy holat - eng xavfli hisoblanadi. birinchi chegaraviy holatda konstruktsiya buzilishi yoki ustivorligini yo'qotishi natijasida yuk ko'tarish qobilyatini yo'qotadi. normal va urinma kuchlanishlarning maksimal qiymatlari, materiallarning minimal hisobiy qarshilik ko'rsatish qiymatidan ortib ketmasa bu holat ro'y bermaydi. bu shart quyidagi formula ko'rinishlarda ifodalanadi: ( yoki (1.2) bu erda: ( -normal kuchlanish; ( - urinma kuchlanish; r - hisobiy qarshilik. ikkinchi chegaraviy holat nisbatan xavfsizroqdir. bu holatda konstruktsiya normal holatda foydalanishga yaroqsiz hisoblanadi. agar maksimal nisbiy egilish ruxsat etilgan chegaraviy qiymatidan ortib ketmasa, bu holat ro'y bermaydi. bu shart formula yordamida …

4 / 14

o'tarish qobiliyatining sezilarli darajada pasayishiga olib kelmaydi. yog'ochga qo'yiluvchi sifat talablari bo'yicha siqiluvchi elementlar ii toifa elementlariga kiradi. yog'och ustunlar yaxlit, tarkibli, elimlangan va panjarasimon turlarga bo'linadi. yaxlit yog'ochli ustunlar - to'rtqirra brus, qalin taxta, dumaloq yoki qirralari kantlangan kesimli bo'lishi mumkin. ular tom yopmalarda, ayvonlarda, kichik ishchi maydonlarda, platformalarda, yog'och to'siq devor sinch elementlarida, tarkibli konstruktsiyalarda, elektr uzatish tayanchlarida va aloqa konstruktsiyalarida qo'llaniladi. yaxlit yog'och ustunlar ko'ndalang kesimining o'lchamlari maksimal 275 x 275 mm ni, uzunligi esa 6500 mm ni tashkil etadi, ya'ni cheklangan. ayrim hollarda uzunligi 9000 mm li yog'och ustunlar aloqa chizig'i tayanchlari uchun buyurtma asosida keltiriladi. tarkibli ustunlar - to'rtqirra bruslarni yoki qalin taxtalarni mix va bolt yordamida biriktirish natijasida hosil qilinadi. bu turdagi ustunlar yaxlit ustunning yuk ko'tarish qobiliyati kamlik qilgan holatlarda qo'llaniladi. ularning egilishga moyilligi, yaxlit ustunlarga nisbatan kattadir. tarkibli ustunning egilishga moyillik koeffitsienti- (kel quyidagicha aniqlanadi: , (1) bu erda: -egiluvchanlikni keltirish koeffitsienti; …

5 / 14

li ustun uchun ruxsat etilgan chegaraviy egiluvchanlik. bu turdagi ustunlarning ko'ndalang kesimlari quyidagicha topiladi: ht.q ( l ( (0,29 . (kel) , (3). elimlangan yog'och ustunlar elimlangan yog'och ustunlar - zavod sharoitida tayyorlanadi. ularning ko'ndalang kesimlari cheklanmaydi va turlicha bo'lishi mumkin. ko'ndalang kesim ko'rinishlari o'zgarmas to'g'ri burchakli, kvadrat, uzunligi bo'yicha ko'ndalang kesimi o'zgaruvchan va o'zgarmas bo'lishi mumkin. 1- rasm. elimlangan yog'och ustunlar: a - o'zgarmas kvadrat kesimli; b - o'zgarmas to'g'ri to'rtburchak kesimli; v - o'zgaruvchan to'g'ri to'rtburchak kesimli. ularning ko'ndalang kesim o'lchamlari 1 metrdan ham katta bo'lishi mumkin, uzunligi esa 10 metrdan ortadi. ko'ndalang kesimi o'zgarmas, kvadrat ko'rinishida bo'lgan elimlangan yog'och ustunlar bo'ylama siquvchi kuchga quyidagi formulalar yordamida hisoblanadi: , (4) bu erda: tb- ko'ndalang kesimning balandligi qiymatini o'zgarishi hisobiga mustahkamlikni o'zgarishini hisobga oladigan koeffitsient; mi.sh. - elimlanadigan yog'ochlarning qalinligi hisobiga mustahkamlikni o'zgarishini hisobga oladigan koeffitsient. elimlangan yog'ochdan tayyorlangan o'zgarmas to'g'ri to'rtburchak ko'ndalang kesimli ustunlar, bo'ylama n kuchdan ko'ndalang …
