texnologik jarayonlarni avtomatlashtirish

DOC 260,0 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1

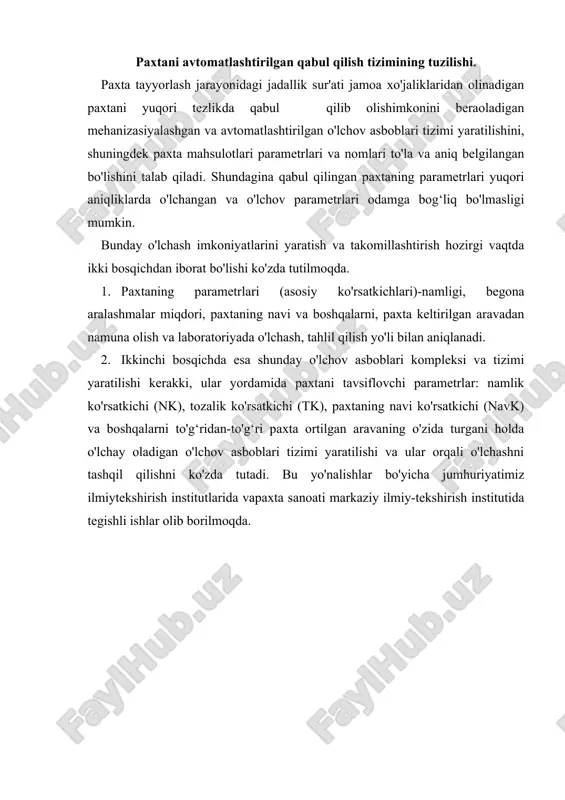

1522828014_70652.doc texnologik jarayonlarni avtomatlashtirish. reja: 1. paxtani avtomatlashtirilgan qabul qilish tizimining tuzilishi. 2. buntlangan paxtani saqlash jarayonini avtomatlashtirish. paxtani avtomatlashtirilgan qabul qilish tizimining tuzilishi. paxta tayyorlash jarayonidagi jadallik sur'ati jamoa xo'jaliklaridan olinadigan paxtani yuqori tezlikda qabul qilib olishimkonini beraoladigan mehanizasiyalashgan va avtomatlashtirilgan o'lchov asboblari tizimi yaratilishini, shuningdek paxta mahsulotlari parametrlari va nomlari to'la va aniq belgilangan bo'lishini talab qiladi. shundagina qabul qilingan paxtaning parametrlari yuqori aniqliklarda o'lchangan va o'lchov parametrlari odamga bog‘liq bo'lmasligi mumkin. bunday o'lchash imkoniyatlarini yaratish va takomillashtirish hozirgi vaqtda ikki bosqichdan iborat bo'lishi ko'zda tutilmoqda. 1. paxtaning parametrlari (asosiy ko'rsatkichlari)-namligi, begona aralashmalar miqdori, paxtaning navi va boshqalarni, paxta keltirilgan aravadan namuna olish va laboratoriyada o'lchash, tahlil qilish yo'li bilan aniqlanadi. 2. ikkinchi bosqichda esa shunday o'lchov asboblari kompleksi va tizimi yaratilishi kerakki, ular yordamida paxtani tavsiflovchi parametrlar: namlik ko'rsatkichi (nk), tozalik ko'rsatkichi (tk), paxtaning navi ko'rsatkichi (navk) va boshqalarni to'g‘ridan-to'g‘ri paxta ortilgan aravaning o'zida turgani holda o'lchay …
2

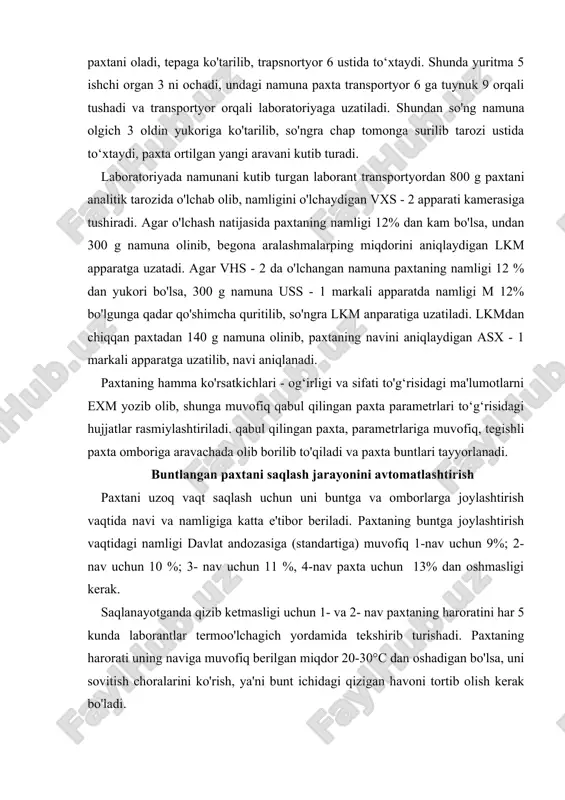

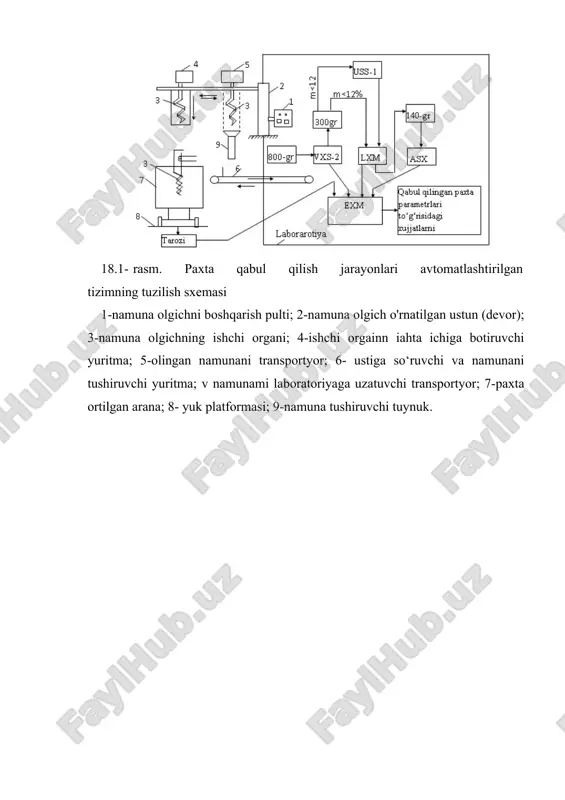

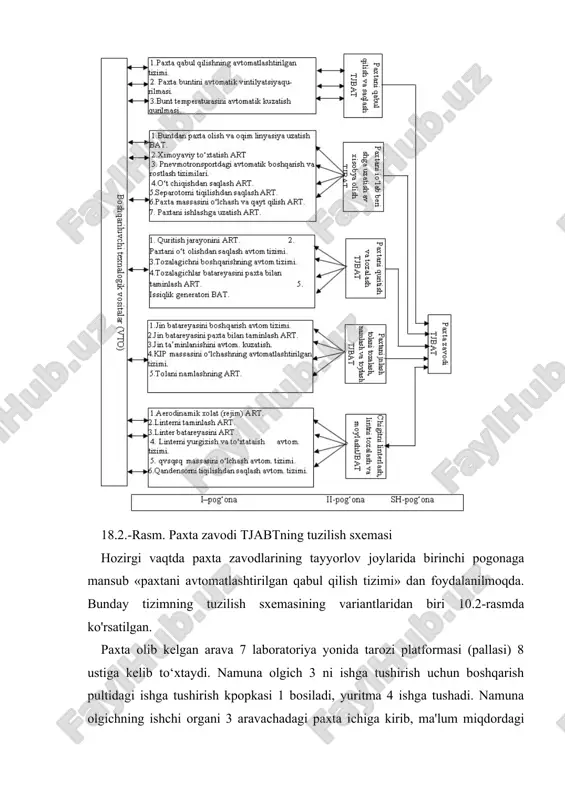

a; v namunami laboratoriyaga uzatuvchi transportyor; 7-paxta ortilgan arana; 8- yuk platformasi; 9-namuna tushiruvchi tuynuk. 18.2.-rasm. paxta zavodi tjabtning tuzilish sxemasi hozirgi vaqtda paxta zavodlarining tayyorlov joylarida birinchi pogonaga mansub «paxtani avtomatlashtirilgan qabul qilish tizimi» dan foydalanilmoqda. bunday tizimning tuzilish sxemasining variantlaridan biri 10.2-rasmda ko'rsatilgan. paxta olib kelgan arava 7 laboratoriya yonida tarozi platformasi (pallasi) 8 ustiga kelib to‘xtaydi. namuna olgich 3 ni ishga tushirish uchun boshqarish pultidagi ishga tushirish kpopkasi 1 bosiladi, yuritma 4 ishga tushadi. namuna olgichning ishchi organi 3 aravachadagi paxta ichiga kirib, ma'lum miqdordagi paxtani oladi, tepaga ko'tarilib, trapsnortyor 6 ustida to‘xtaydi. shunda yuritma 5 ishchi organ 3 ni ochadi, undagi namuna paxta transportyor 6 ga tuynuk 9 orqali tushadi va transportyor orqali laboratoriyaga uzatiladi. shundan so'ng namuna olgich 3 oldin yukoriga ko'tarilib, so'ngra chap tomonga surilib tarozi ustida to‘xtaydi, paxta ortilgan yangi aravani kutib turadi. laboratoriyada namunani kutib turgan laborant transportyordan 800 g paxtani analitik …
3
li paxta omboriga aravachada olib borilib to'qiladi va paxta buntlari tayyorlanadi. buntlangan paxtani saqlash jarayonini avtomatlashtirish paxtani uzoq vaqt saqlash uchun uni buntga va omborlarga joylashtirish vaqtida navi va namligiga katta e'tibor beriladi. paxtaning buntga joylashtirish vaqtidagi namligi davlat andozasiga (standartiga) muvofiq 1-nav uchun 9%; 2- nav uchun 10 %; 3- nav uchun 11 %, 4-nav paxta uchun 13% dan oshmasligi kerak. saqlanayotganda qizib ketmasligi uchun 1- va 2- nav paxtaning haroratini har 5 kunda laborantlar termoo'lchagich yordamida tekshirib turishadi. paxtaning harorati uning naviga muvofiq berilgan miqdor 20-30°c dan oshadigan bo'lsa, uni sovitish choralarini ko'rish, ya'ni bunt ichidagi qizigan havoni tortib olish kerak bo'ladi. 18.3- rasm. paxta buntining qizishini kuzatish va sovitish tizimining funksional sxemasi: te - harorat sezgichi; tas - kontaktli termosignalizator; kv - elektromagnitli rele, km - magnitli ishga tushirgich; sb1, sb2, sb3- qо‗l bilan boshkarish knopkalari; 1, 2, 3-issik xavoni tortuvchi kuvurlar, 4ventilyator. buntlarda saqlanayotgan paxta qiziganda …
4
zim markazlashtirilgan ishga tushirish, puxtalash va to'htatish tizimi va ishchi mashinalarni himoyaviy to'htatish qurilmasidan foydalanish ko'zda tutiladi . paxtani omborlarda va buntlarda saqlash jarayonlarida harorat sezgichi signalidan foydalanilgan holda buntning ichki haroratini tas, ku va km asboblaridan iborat avtomatik kuzatish tizimi va harorat normasi 20-30°c dan yuqori ko'tarilganda qizigan havoni tortib oladigai ventilyator tizimini avtomatik ishga tushirish hamda to'htatish tizimlari bo'lishini ko'zda tutadi. buntning kizishini kuzatish va undan kizigan havoni so'rib olish avtomatik tizimining funksional sxemasi 10.3-rasmda keltirilgan. bunt ichida ma'lum koordinatlarda (havfli zonalarda) issiqlik sezgichlari te (termojuft yoki termorezistorlar) oldindan belgilangan tartibda o'rnatib qo'yilgan bo'ladi. termosezgichlar teissiqlik miqdorini elektr miqdoriga et k aylantiradi va kontaktli termosignalizator tas ga ta'sir qiladi. termosignalizator kontakti orqali chiquvchi signal o'z navbatida elektromagnit rele kv ga ta'sir qiladi. rele kv ning kontaktlari orqali chiquvchi signal boshqarish apparati km yordamida motor m ni boshqaradi. termosignalizatorga paxtaning navi va namligiga qarab 20°s-30°c miqdorlar oralig‘ida topshiriq berilgan …
5
oshkent. ttesi, 2011. 2. pod red. k.a. pupkova. metodi klassicheskoy i sovremennoy teorii avtomaticheskogo upravleniya uchebnik. tom 1-5. - m.: mgtu im. baumana, 2004. 3. vlasov k.p. teoriya avtomaticheskogo upravleniy. ucheb. posobiye. 4. xarkov. izd-vo gumanitarniy sentr, 2007. � dr.kls sharma ―overview of industial process automation‖ , india, 2011.
