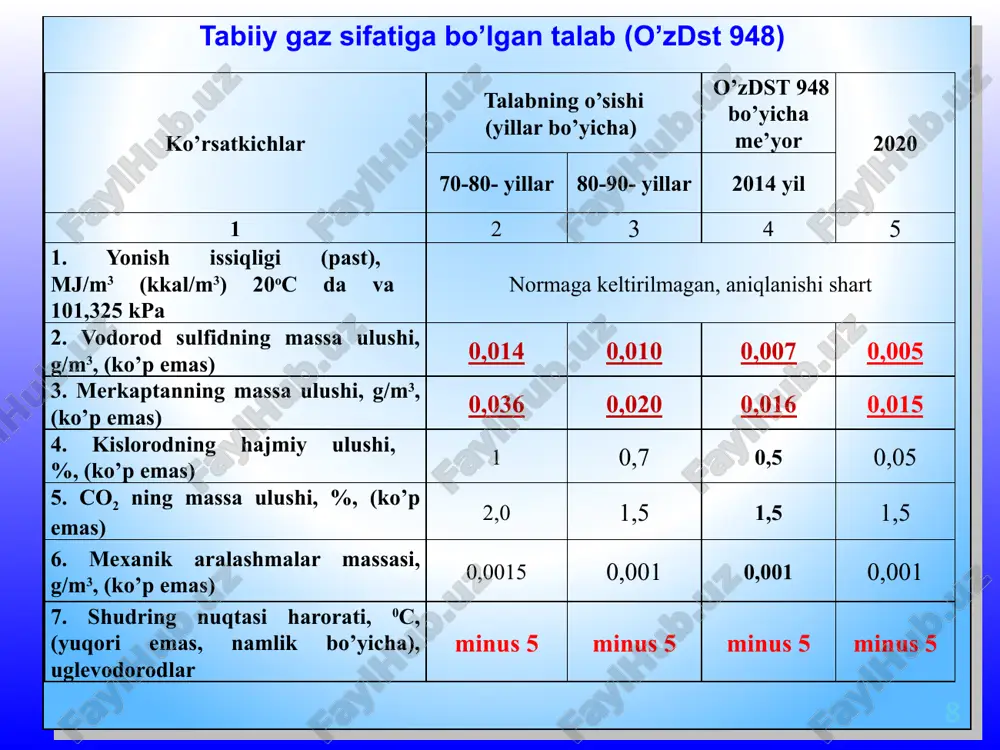

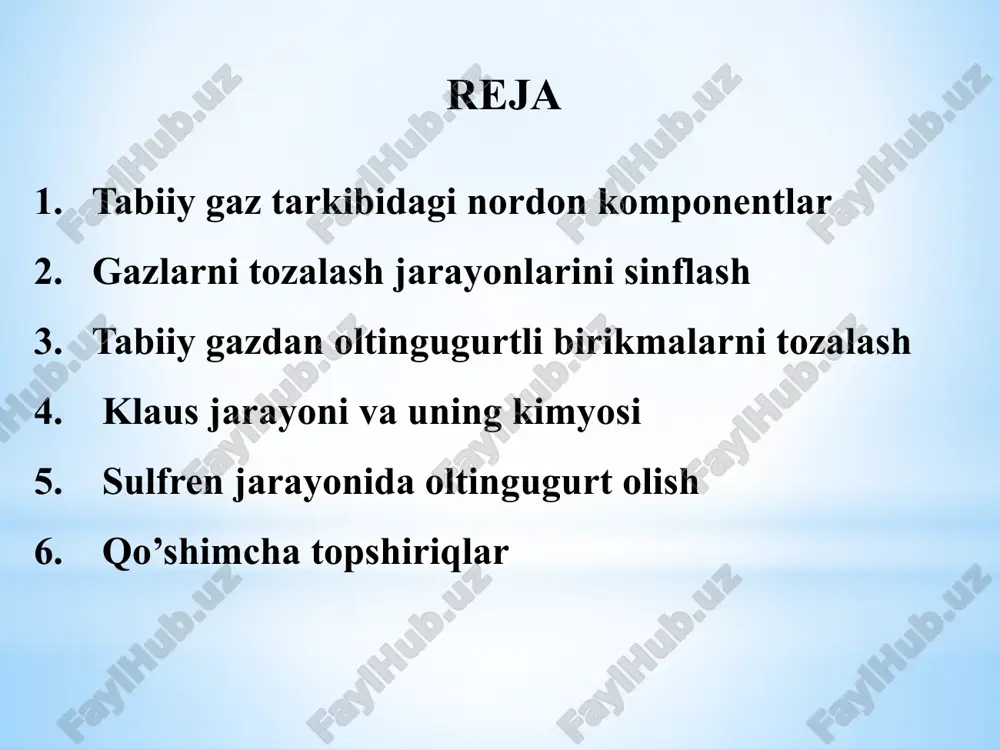

1718010903.pptx tabiiy gazni chuqur qayta ishlash tabiiy gazni chuqur qayta ishlash reja 1. tabiiy gaz tarkibidagi nordon komponentlar 2. gazlarni tozalash jarayonlarini sinflash 3. tabiiy gazdan oltingugurtli birikmalarni tozalash 4. klaus jarayoni va uning kimyosi 5. sulfren jarayonida oltingugurt olish 6. qo’shimcha topshiriqlar 8 ko’rsatkichlar talabning o’sishi (yillar bo’yicha) o’zdst 948 bo’yicha me’yor 2020 70-80- yillar 80-90- yillar 2014 yil 1 2 3 4 5 1. yonish issiqligi (past), mj/m3 (kkal/m3) 20ос da va 101,325 kpa normaga keltirilmagan, aniqlanishi shart 2. vodorod sulfidning massa ulushi, g/m3, (ko’p emas) 0,014 0,010 0,007 0,005 3. merkaptanning massa ulushi, g/m3, (ko’p emas) 0,036 0,020 0,016 0,015 4. kislorodning hajmiy ulushi, %, (ko’p emas) 1 0,7 0,5 0,05 5. со2 ning massa ulushi, %, (ko’p emas) 2,0 1,5 1,5 1,5 6. mexanik aralashmalar massasi, g/m3, (ko’p emas) 0,0015 0,001 0,001 0,001 7. shudring nuqtasi harorati, 0с, (yuqori emas, namlik bo’yicha), uglevodorodlar minus 5 minus …

2 / 23

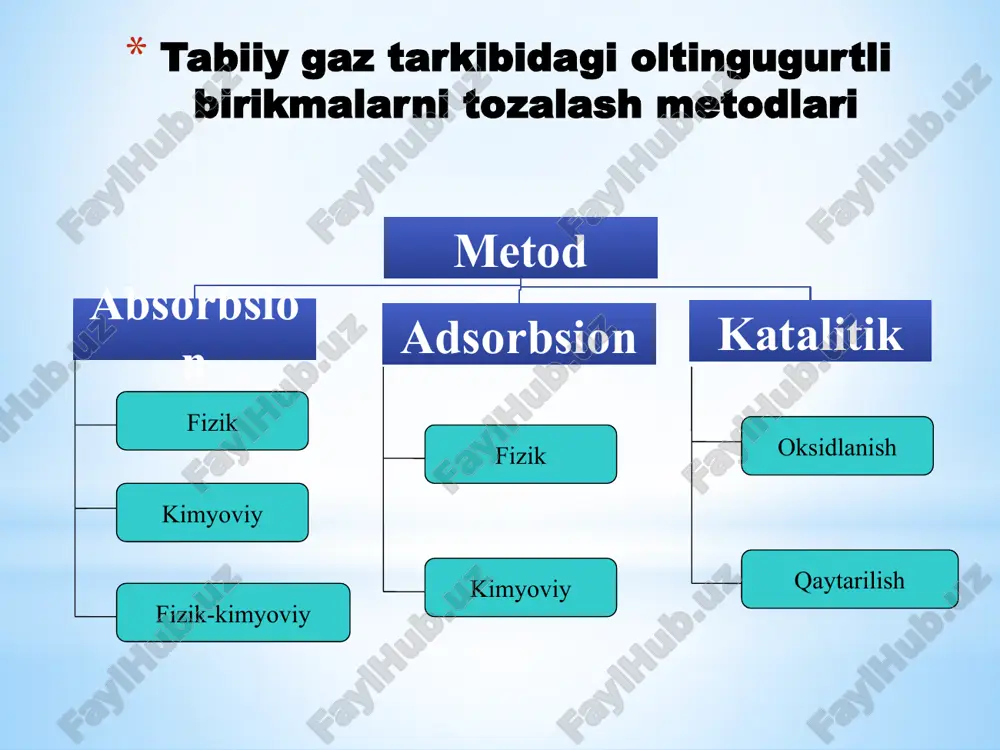

adigan mahsulotlar tarkibidan oltingugurtni qayta ishlab tozalashni talab qiladi. tabiiy gaz tarkibidagi nordon komponentlar: vodorod sulfid tiollar (merkaptanlar) oltingugurtli gazlarning sinflanishi gazlarni tozalash jarayonlarini sinflash 1. absorbsiya jarayonlari 2. adsorbsiya jarayonlari 3. xemosorbsiya jarayonlari 4. kombinatsiyalangan jarayonlar: - selektiv bo’lishi; - kimyoviy va termik barqaror; - bug’ bosimi va korroziyasi past bo’lishi; - yuqori yutish qobiliyati; - uv larga nisbatan inert; - arzon bo’lishi va noyob bo’lmasligi; - kam zaharli bo’lishi kerak. 5. oksidlash jarayonlari kimyoviy jarayonlar h2s dan oltingugurtni sanoat miqiyosida ishlab chiqarishning ikki bosqichli usuli mavjud: i bosqich: h2s ning so2 ga termik oksidlanishi. h2s ni 900-1350 °c da stexiometrik miqdordagi kislorod bilan oksidlanadi: 2h2s + 3o2 ↔ 2so2 + 2h2o ushbu bosqichda h2s massasining 70% gacha sarf bo’ladi va shu bilan birga, kataliz bosqichidan oldin ishlatilishi kerak bo'lgan katta miqdordagi issiqlik chiqariladi. ii bosqich: h2s va so2 ning katalitik konversiyasi. jarayon 220-250 °c da sodir bo'ladi, katalizator …

3 / 23

ning to'g'ridan-to'g'ri oksidlanishi orqali oltingugurt hosil qilish ham mumkin: 2h2s + o2 ↔ 2s + 2h2o h2s da kislotali gaz aralashmalarining mavjudligi yon reaksiyalarning borishiga olib keladi: co2 + h2s ↔ cos + h2o ch4 + s2 ↔ cs2 + 2h2 klaus jarayoni katalizatorlari dastlab, katalizator sifatida alyuminiy gidroksidlari aralashmasi bo'lgan boksitlar, rudalar keng qo'llanilgan. ular yuqori darajada faol va narxi arzon. biroq, ularni doimiy tarkib bilan olish qiyin va qo'shimcha ravishda ular tezda faolligi yo’qoladi. hozirgi vaqtda gamma-al2o3 o'ziga xos sirt maydoni 250-300 m2/g bo'lgan sharlar yoki ekstrudalar shaklida qo'llaniladi. klaus jarayoni katalizatorlari katalizator kimyoviy tarkibi cr al2o3 crs tio2/al2o3 crs-31 tio2 im fe2o3/al2o3 tg co-mo/al2o3 oltingugurtni qayta tiklash katalizatorining afzalliklari: ● 98,5 dan 99,99% gacha tiklash ● boshqa oltingugurtni qayta tiklash jarayonlariga qaraganda xarajatlar kam. ● yuqori darajada tozaligi etanolamin birikmalari bilan gazlarni co2 dan tozalash сo2 + 2rnh3 + h2o = (rnh3)2co3 co2 + (rnh3)2co2 + h2o …

4 / 23

+ 6s vodorod sulfid adsorbentning faol qismi temir gidroksidiga yutiladi: 3h2s + 2fe(oh)3 = fe2s3 + 6h2o to’yingan adsorbent massasi havo tarkibidagi kislorod va suv bug’i ishtirokida qayta tiklanadi. 2fe2s3 + 3o2 + 6h2o = 4fe(oh)3 + 6s ishlatib bo’lingan adsorbent quyidagi usullarda qayta tiklanadi: adsorbentni havo tarkibidagi kislorod bilan oksidlash; tarkibida 2-3% kislorod bo’lgan gaz-havo aralashmasi bilan tozalash. 2. rux oksid asosli adsorbentda tozalash. zno + h2s = zns + h2o jarayon 400-500 0c da boradi 3. faollangan ko’mirda tozalash h2s + 0.5o2 → h2o + s sulfren jarayoni sulfren jarayoni - qo'shimcha xarajatlarni talab qilmaydi, regeneratsiya gaz puflagichi va havo bilan sovutilgan bug‘ kondensatori uchun elektr energiyasidan tashqari. ikki bosqichli klaus ustanovkasiga nisbatan kapital qo'yilmalar 30% ni tashkil qiladi. uzluksiz ishlashda oltingugurtning 98,5% (claus+sulfrene) chiqishi kafolatlanishi mumkin. katalizatorlarning xizmat qilish muddati to'rt yilga yetadi. sulfren jarayoni klaus ustanovkasida qo'llaniladigan sulfren jarayonining sxemasi: issiqlikni qayta tiklash bilan yonish kamerasi, …

5 / 23

ikkita reaktorni talab qiladi. sulfren reaktoridan chiqadigan qoldiq gaz barcha oltingugurt birikmalari oltingugurt dioksidiga aylanadigan kuydirgichga yuboriladi. desorbsiya taxminan 300 0c haroratda tizimda aylanib yuruvchi gaz tomonidan amalga oshiriladi. desorbent - bu regeneratsion gaz puflagich tomonidan pompalanadigan tozalangan chiqindi gaz. issiqlik almashtirgichda u yondirgichdan chiqadigan gazlarning issiqligi bilan isitiladi va keyin reaktorga beriladi. sulfren reaktoridan chiqadigan regeneratsiya gazi oltingugurt kondensatorida sovutiladi va oltingugurt ajratgich orqali yana gaz puflagichga kiradi. chiqarilgan elementar oltingugurt suv muhri orqali klaus zavodining oltingugurt chuquriga yoki yig'ish idishiga oqadi. desorbsiyadan so'ng, sulfren reaktori tozalangan gaz bilan yana 130-150 °c haroratgacha sovutiladi va adsorbsion rejimga o'tishga tayyorlanadi. masala: tabiiy gaz tarkibida (hajm bo’yicha) 0,2% h2s, 0,01% metantiol va 0,0015% etantiol mavjud. tabiiy gaz tarkibidagi umumiy oltingugurt miqdorini toping. g - gaz tarkibidagi umumiy oltingugurt miqdori g/m3, yi – gaz tarkibidagi oltingugurtli komponentning hajmi (mol) % p - zichlik m – molekulyar massa n – oltingugurt atomlari soni …
