1 / 22

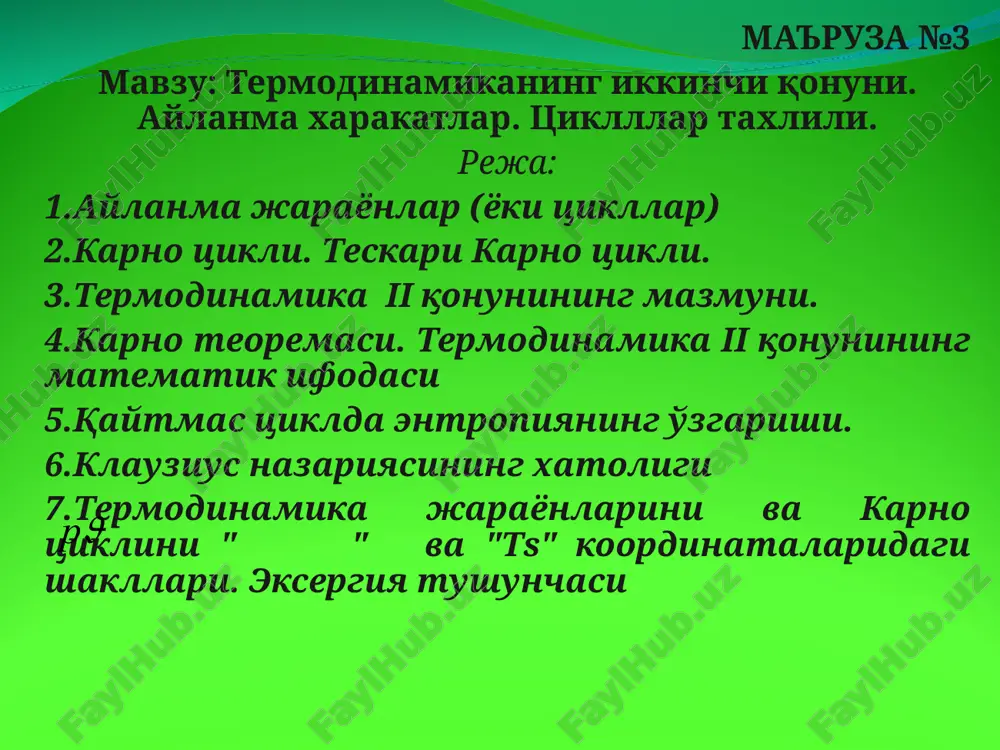

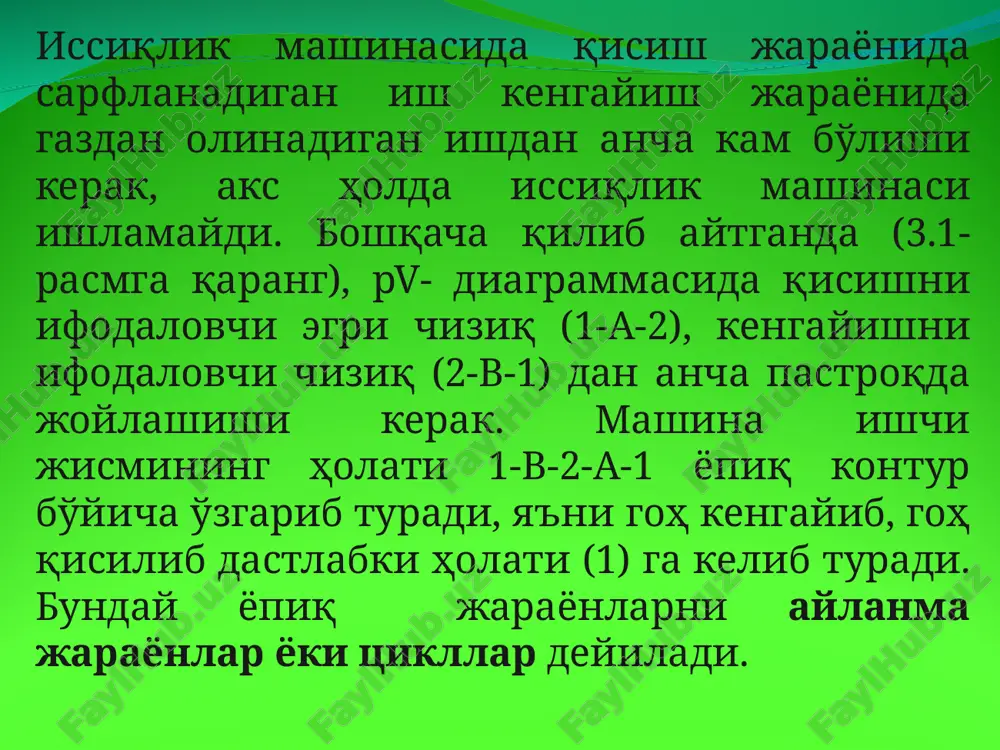

слайд 1 маъруза №3 мавзу: термодинамиканинг иккинчи қонуни. айланма харакатлар. циклллар тахлили. режа: 1.айланма жараёнлар (ёки цикллар) 2.карно цикли. тескари карно цикли. 3.термодинамика ii қонунининг мазмуни. 4.карно теоремаси. термодинамика ii қонунининг математик ифодаси 5.қайтмас циклда энтропиянинг ўзгариши. 6.клаузиус назариясининг хатолиги 7.термодинамика жараёнларини ва карно циклини " " ва "тs" координаталаридаги шакллари. эксергия тушунчаси иссиқлик машинасида қисиш жараёнида сарфланадиган иш кенгайиш жараёнида газдан олинадиган ишдан анча кам бўлиши керак, акс ҳолда иссиқлик машинаси ишламайди. бошқача қилиб айтганда (3.1-расмга қаранг), pv- диаграммасида қисишни ифодаловчи эгри чизиқ (1-а-2), кенгайишни ифодаловчи чизиқ (2-в-1) дан анча пастроқда жойлашиши керак. машина ишчи жисмининг ҳолати 1-в-2-а-1 ёпиқ контур бўйича ўзгариб туради, яъни гоҳ кенгайиб, гоҳ қисилиб дастлабки ҳолати (1) га келиб туради. бундай ёпиқ жараёнларни айланма жараёнлар ёки цикллар дейилади. табиатдаги мавжуд машиналарнинг аксарият қисми очиқ контурдаги айланма жараёнлар бўйича ишлайди, чунки ишчи жисм ишни бажариб бўлиб цилиндрдан атмосферага чиқарилиб юборилиб, цилиндрга янги порция ишчи жисм (ҳаво) …

2 / 22

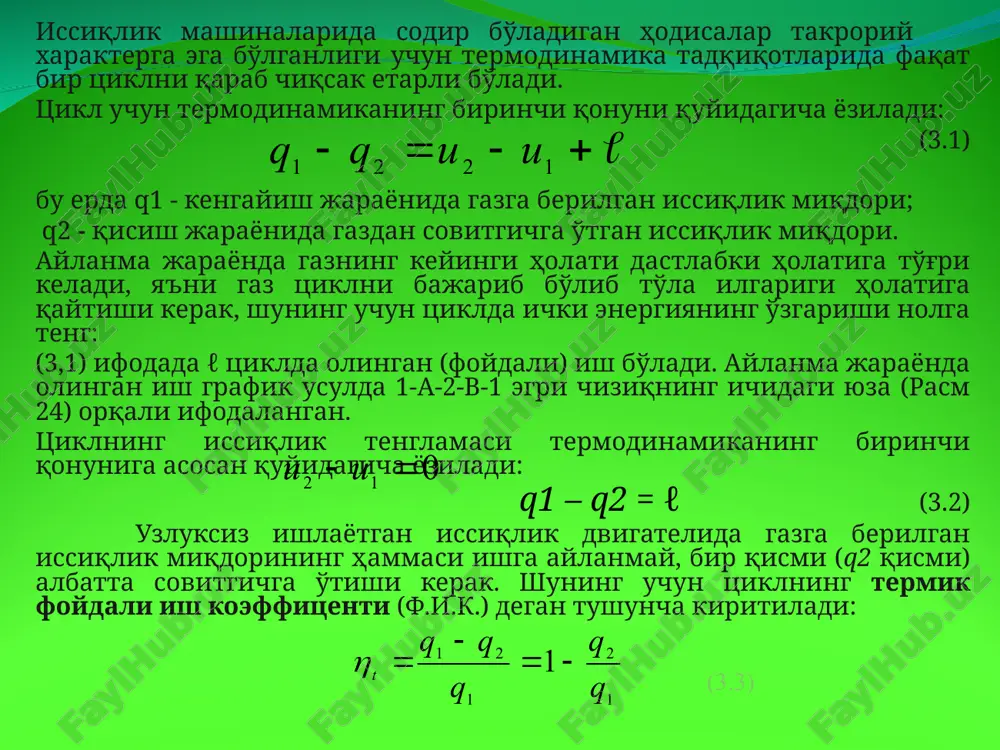

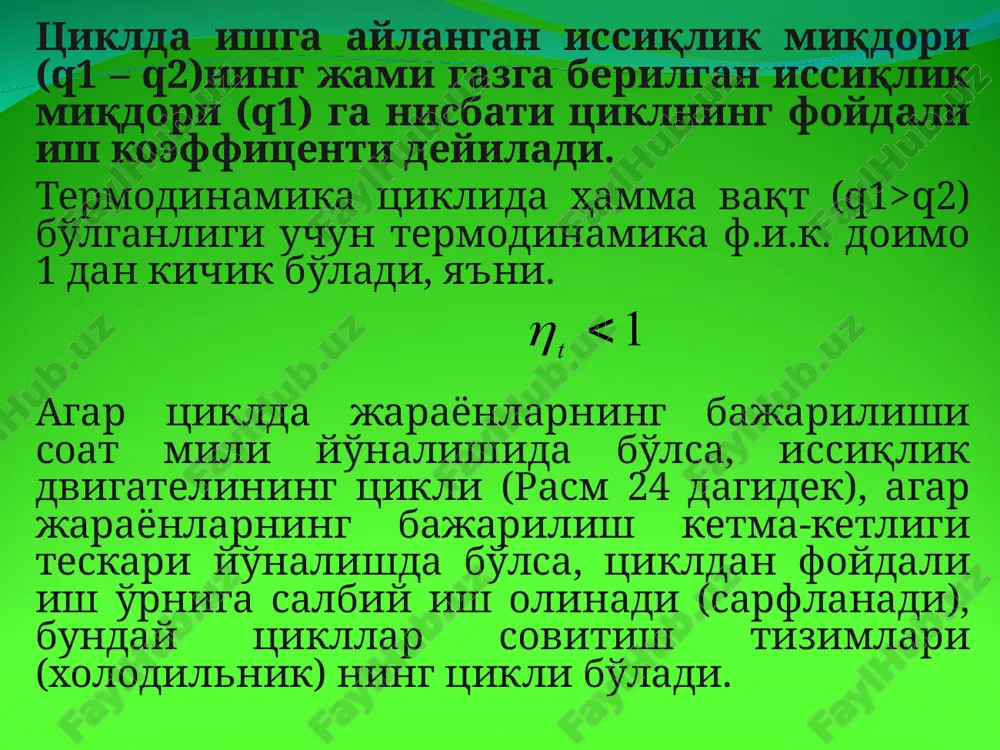

чки энергиянинг ўзгариши нолга тенг: (3,1) ифодада ℓ циклда олинган (фойдали) иш бўлади. айланма жараёнда олинган иш график усулда 1-а-2-в-1 эгри чизиқнинг ичидаги юза (расм 24) орқали ифодаланган. циклнинг иссиқлик тенгламаси термодинамиканинг биринчи қонунига асосан қуйидагича ёзилади: q1 – q2 = ℓ (3.2) узлуксиз ишлаётган иссиқлик двигателида газга берилган иссиқлик миқдорининг ҳaммаси ишга айланмай, бир қисми (q2 қисми) албатта совитгичга ўтиши керак. шунинг учун циклнинг термик фойдали иш коэффиценти (ф.и.к.) деган тушунча киритилади: (3.3) циклда ишга айланган иссиқлик миқдори (q1 – q2)нинг жами газга берилган иссиқлик миқдори (q1) га нисбати циклнинг фойдали иш коэффиценти дейилади. термодинамика циклида ҳамма вақт (q1>q2) бўлганлиги учун термодинамика ф.и.к. доимо 1 дан кичик бўлади, яъни. агар циклда жараёнларнинг бажарилиши соат мили йўналишида бўлса, иссиқлик двигателининг цикли (расм 24 дагидек), агар жараёнларнинг бажарилиш кетма-кетлиги тескари йўналишда бўлса, циклдан фойдали иш ўрнига салбий иш олинади (сарфланади), бундай цикллар совитиш тизимлари (холодильник) нинг цикли бўлади. карно цикли. илгари …

3 / 22

манбаининг ҳароратига тенг. т2 - адиабатик кенгайиш охиридаги ҳарорат бўлиб, совитгичнинг ҳарорати ҳисобланади. бундай циклнинг термик ф.и.к. энг юқори бўлиши сабабини шу икки хил термодинамика жараёнларининг таҳ лилидан қидириш керак бўлади. маълумки, изотермик жараёнда газнинг ички энергияси ўзгармайди (uқ0), шунинг учун газга берилган иссиқлик миқдорининг барчаси ишга айланади (qқℓ). адиабата карнонинг тўғри цикли жараёни, илгари айтиб ўтганимиздек, газга берилган иссиқликни атроф муҳитга чиқармайди, яъни газнинг изотермик жараёндан қолган ички энергиясини тўла ишга айлантиради: (q1 – q2 = ℓ). расм 3.2 3.тескари карно цикли. карно циклининг шакли ўзгармай фақат жараёнларнинг йўналиши соат мили йўналишига тескари бўлса, тескари карно цикли дейилади ва совитиш машиналарининг идеал цикли бўлиб ҳисобланади. бунда циклдан фойдали иш олиниш ўрнига, циклни бажариш учун иш сарфлаш керак бўлади. циклда иссиқлик миқдори совуқроқ жисмдан иссиқрок жисмга хайдалади. совитгичларнинг (холодильник) компрессорларига сарфланадиган иш юқорида айтилган тескари циклни амалга ошириш учун сарфланади деб тушуниш керак. тескари карно циклининг совитиш коэффициенти қуйидагича бўлади: …

4 / 22

оз бўла-ди, яъни циклдан олинадиган иш (ℓ) оз бўлади. юқори босим ва катта ҳажмли машина қилинса шу машинанинг ўзини айлантириш учун кўп энер-гия кетиб қолади. юқоридаги мулоҳазаларга расм 3.3 га кўра, карно цикли иссиқликдан фойдаланиш нуқтаи-назаридан энг юқори ф.и.к га эга бўлган назарий цикл бўлиб қолаверади. karno teoremasi: karno tsiklining termik fiki ishchi jismning xossalariga emas, balki faqat isitgich va sovutgichlarning haroratlariga bog‘liq bo‘ladi. расм 3.3 4. термодинамика ii қонунининг мазмуни термодинамиканинг биринчи қонуни энергиянинг бир турдан иккинчи турга айланиш йўналишини ҳам, айланиш шароитини ҳам кўрсатмайди. ишнинг иссиқликка айланиши билан иссиқликнинг ишга айланиши ҳодисалари орасида кескин фарқ бор, лекин биринчи қонунда бунга эътибор берилмайди. двигатель ишини тормозлаш йўли билан тўла иссиқликка айлантириш, яъни ҳар қандай ҳолатларда ҳам ишни иссиқликка тўла, 100 % айлантириш мумкин. тескари ҳодиса – иссиқликнинг ишга айланиши ҳеч қачон тўла бўл-майди. масалан, энг мукаммал иссиқлик двигателларида ҳам термик ф.и.к. 60 % дан ортмайди. шундай қилиб, иссиқликнинг ишга …

5 / 22

ккинчи тур перфектум мобилени яратиш мумкин эмас. бу дегани шуки, ташқаридан оз энергия олиб, миқдор жиҳатдан кўп энергияга эквивалент бўлган иш бажарувчи двигателнинг бўлиши мумкин эмас. ортиқча ишни «ҳеч нарса» ҳисобига бажаришга тўғри келади. «хеч нарса» ҳисобига иш бажарувчи двигателни биринчи турда-ги перфектум мобиле дейилади. 5.карно теоремаси.қайтар карно циклининг термик ф.и.к. ишчи жисмнинг турига боғлиқ бўлмай, у фақат иссиқлик манбаи ва совитгичлар ҳароратлариганинг фарқига боғлиқ. чунки, термик ф.и.к. ни аниқлайдиган ифодада т1 ват2 ҳароратлар бор холос, ишчи жисмнинг физик кўрсаткичлари эса ифодада иштирок этмайди. теоремани шундай тушуниш керак; карно циклини бажаришда ишчи жисм бўлиб, идеал газ бўлса ҳам, реал газ бўлса ҳам, сув буғи бўлса ҳам, унинг термик ф.и.к. бир хил бўлиб қолаверади (т1 ва т2 ларнинг тенг қийматларида), (3.10) чунки термик ф.и.к. ни аниқлайдиган ифода т1 ва т2 ҳароратлар бор холос, ишчи жисмнинг физик кўрсаткичлари эса ифодада иштирок этмайди. 6. термодинамика ii қонунининг математик ифодаси. қайтувчан карно циклининг термик …
