analogli televizion uzatgichlarning ishlash prinsplari

PPTX 21 pages 390.3 KB Free download

21 pages

FaylHub.uz

Download via Telegram

Size 390.3 KB

File type PPTX

Pages 21

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 21

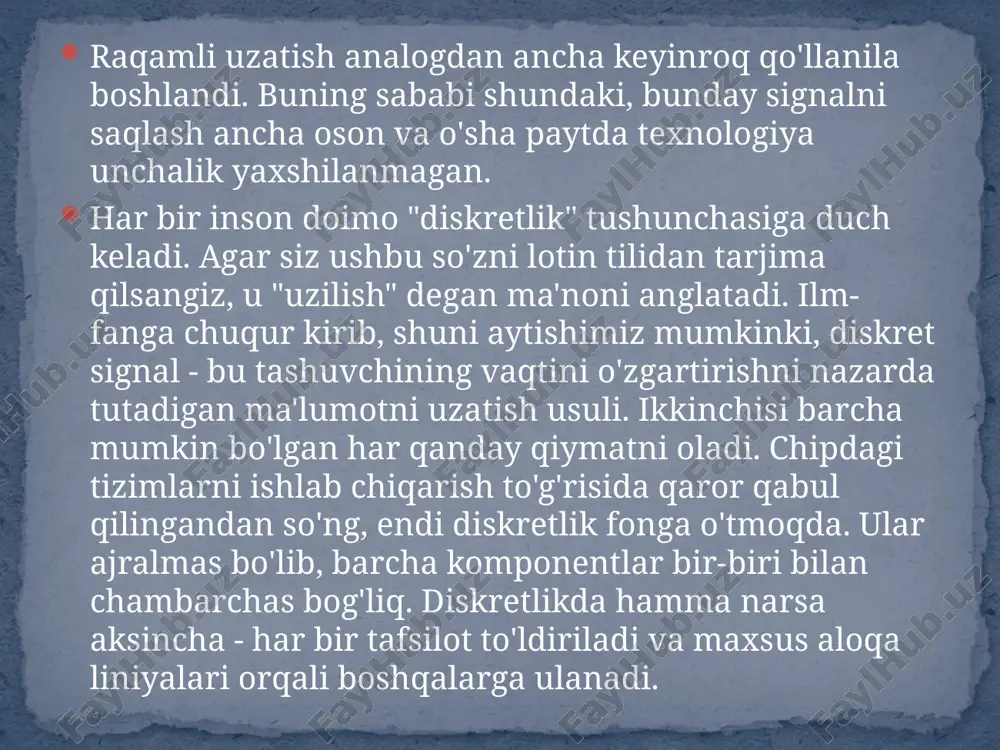

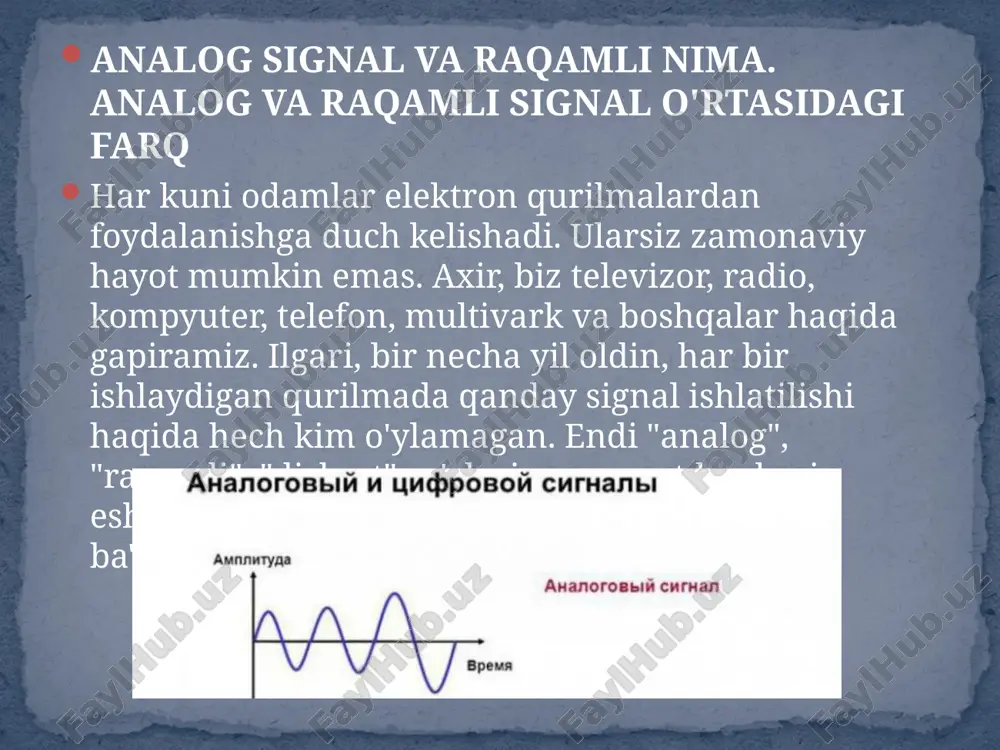

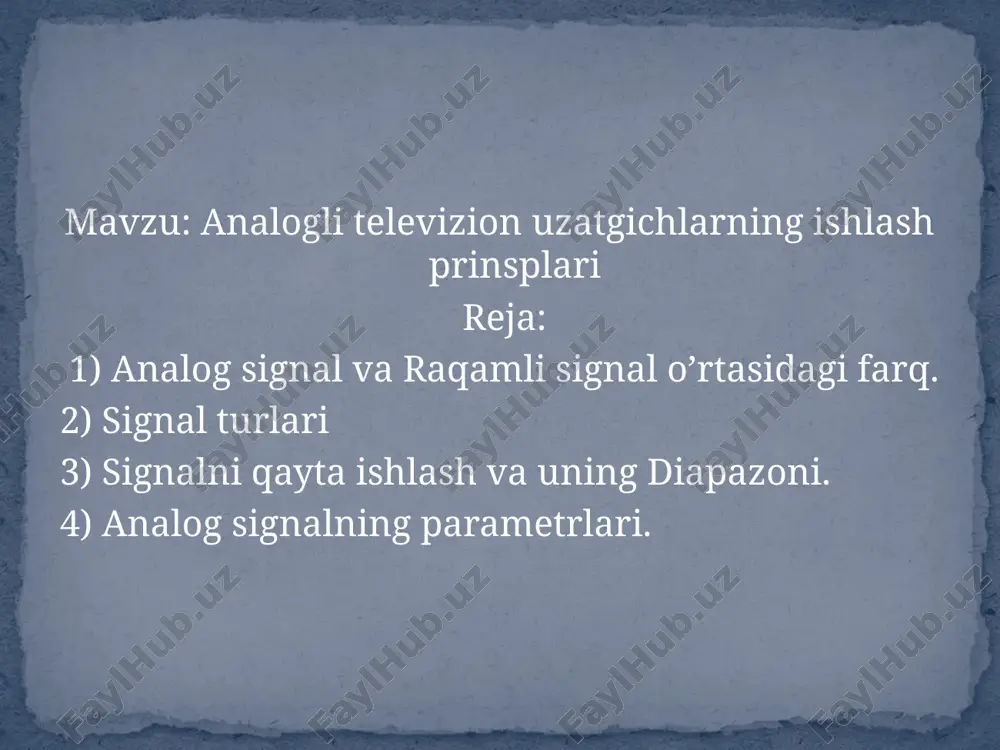

slayd 1 mavzu: analogli televizion uzatgichlarning ishlash prinsplari reja: 1) analog signal va raqamli signal o’rtasidagi farq. 2) signal turlari 3) signalni qayta ishlash va uning diapazoni. 4) analog signalning parametrlari. analog signal va raqamli nima. analog va raqamli signal o'rtasidagi farq har kuni odamlar elektron qurilmalardan foydalanishga duch kelishadi. ularsiz zamonaviy hayot mumkin emas. axir, biz televizor, radio, kompyuter, telefon, multivark va boshqalar haqida gapiramiz. ilgari, bir necha yil oldin, har bir ishlaydigan qurilmada qanday signal ishlatilishi haqida hech kim o'ylamagan. endi "analog", "raqamli", "diskret" so'zlari uzoq vaqtdan beri eshitilgan. ro'yxatda keltirilgan signallarning ba'zilari yuqori sifatli va ishonchli. raqamli uzatish analogdan ancha keyinroq qo'llanila boshlandi. buning sababi shundaki, bunday signalni saqlash ancha oson va o'sha paytda texnologiya unchalik yaxshilanmagan. har bir inson doimo "diskretlik" tushunchasiga duch keladi. agar siz ushbu so'zni lotin tilidan tarjima qilsangiz, u "uzilish" degan ma'noni anglatadi. ilm-fanga chuqur kirib, shuni aytishimiz mumkinki, diskret signal - …

2 / 21

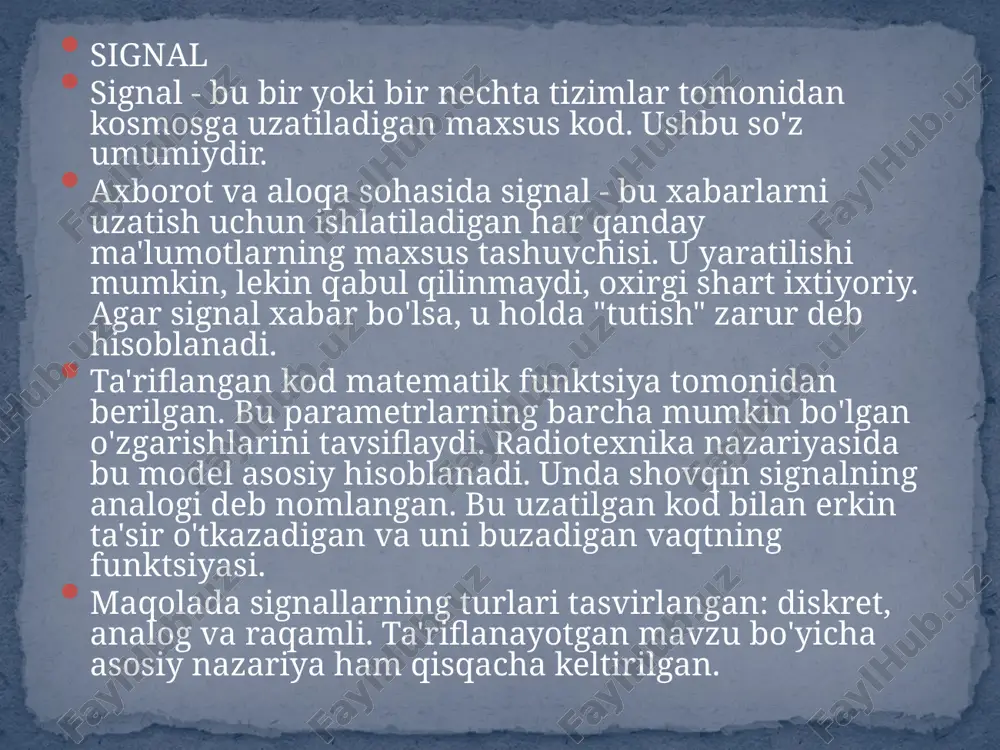

od matematik funktsiya tomonidan berilgan. bu parametrlarning barcha mumkin bo'lgan o'zgarishlarini tavsiflaydi. radiotexnika nazariyasida bu model asosiy hisoblanadi. unda shovqin signalning analogi deb nomlangan. bu uzatilgan kod bilan erkin ta'sir o'tkazadigan va uni buzadigan vaqtning funktsiyasi. maqolada signallarning turlari tasvirlangan: diskret, analog va raqamli. ta'riflanayotgan mavzu bo'yicha asosiy nazariya ham qisqacha keltirilgan. signal turlari bir nechta signallar mavjud. keling, turlarini ko'rib chiqaylik. ma'lumot tashuvchining jismoniy tashuvchisiga ko'ra, elektr signali, optik, akustik va elektromagnit bo'linadi. yana bir qancha turlari bor, lekin ular kam ma'lum. o'rnatish usuliga ko'ra signallar muntazam va tartibsiz bo'linadi. birinchisi analitik funktsiya tomonidan belgilanadigan deterministik ma'lumotlarni uzatish usullari. tasodifiy bo'lganlar ehtimollik nazariyasi tufayli tuzilgan va ular turli vaqt oralig'ida har qanday qiymatlarni oladilar. barcha signal parametrlarini tavsiflovchi funktsiyalarga qarab, ma'lumotlarni uzatish usullari analog, diskret, raqamli (darajali kvantlangan usul) bo'lishi mumkin. ular ko'plab elektr jihozlarining ishlashini ta'minlash uchun ishlatiladi. o'quvchi endi signalizatsiyaning barcha turlari bilan tanish. ularni tushunish har …

3 / 21

n zarurdir. yaratilish va shakllantirish ko'pincha signallarni ishlab chiqarish uchun analog-raqamli konvertor (adc) kerak bo'ladi.ko'pincha ularning ikkalasi faqat dsp texnologiyalaridan foydalangan holda qo'llaniladi. boshqa hollarda, faqat dac dan foydalanish mos keladi. raqamli usullardan keyingi foydalanish bilan jismoniy analog kodlarni yaratishda ular maxsus qurilmalardan uzatiladigan olingan ma'lumotlarga tayanadi. dinamik diapazon bu desibellarda ifodalangan yuqori va pastki tovush darajalari orasidagi farq sifatida hisoblanadi. bu butunlay ish va ishlash xususiyatlariga bog'liq. gap ham musiqiy treklar, ham odamlar o'rtasidagi oddiy dialoglar haqida bormoqda. agar, masalan, yangiliklarni o'qiyotgan diktorni oladigan bo'lsak, uning dinamik diapazoni 25-30 db atrofida o'zgarib turadi. va asarni o'qiyotganda, u 50 db gacha o'sishi mumkin. analog signal analog signal ma'lumotlarni uzatishning vaqt bo'yicha uzluksiz usulidir. uning kamchiligi shovqinning mavjudligi bo'lib, ba'zida ma'lumotlarning to'liq yo'qolishiga olib keladi. juda tez-tez shunday holatlar mavjudki, kodning qayerda muhim ma'lumotlar ekanligini va odatiy buzilishlar qayerda ekanligini aniqlash mumkin emas. aynan shuning uchun raqamli signalni qayta ishlash katta …

4 / 21

hhur hisoblanadi. bu foydalanish qulayligi bilan bog'liq. raqamli signal dasturi raqamli elektr signali boshqalardan qanday farq qiladi? repetitorda to'liq regeneratsiyani amalga oshirishga qodir ekanligi. eng kichik shovqinli signal aloqa uskunasiga kirsa, u darhol o'z shaklini raqamli shaklga o'zgartiradi. bu, masalan, teleminoraga yana signal hosil qilish imkonini beradi, lekin shovqin effektisiz. agar kod allaqachon katta buzilishlar bilan kelgan bo'lsa, afsuski, uni qayta tiklab bo'lmaydi. agar taqqoslash uchun analog aloqalarni oladigan bo'lsak, unda shunga o'xshash vaziyatda takrorlash qurilmasi ko'p energiya sarflab, ma'lumotlarning bir qismini olishi mumkin. turli formatdagi uyali aloqalarni muhokama qilayotganda, raqamli chiziqda kuchli buzilish bilan gaplashish deyarli mumkin emas, chunki so'zlar yoki butun iboralar eshitilmaydi. bu holda analog aloqa samaraliroq, chunki siz suhbatni davom ettirishingiz mumkin. aynan shunday muammolar tufayli takrorlagichlar aloqa liniyasidagi bo'shliqni kamaytirish uchun ko'pincha raqamli signal hosil qiladi. diskret signal endi har bir kishi o'z kompyuterida mobil telefon yoki qandaydir "teruvchi" dan foydalanadi. qurilmalar yoki dasturiy ta'minotning …

5 / 21

i maxsus bloklarda to'plangan ma'lumotlar uzatiladi. ular alohida va to'liq zarralardir. ushbu kodlash usuli uzoq vaqtdan beri fonga o'tkazildi, ammo butunlay yo'qolmadi. uning yordamida siz kichik ma'lumotlarni osongina uzatishingiz mumkin. analog signallarning parametrlari analog signallar vaqt o'tishi bilan bir tekis va uzluksiz o'zgarib turadi, shuning uchun ularni grafik jihatdan silliq egri chiziq shaklida tasvirlash mumkin (4.1-rasm). tabiatda jarayonlarning aksariyati o'xshashdir. masalan, tovush havo bosimining o'zgarishi bo'lib, u mikrofon yordamida elektr kuchlanishiga aylantirilishi mumkin. ushbu kuchlanishni osiloskopning kirishiga qo'llash orqali siz rasmda ko'rsatilganga o'xshash grafikni ko'rishingiz mumkin. 4.1, ya'ni. vaqt o'tishi bilan havo bosimi qanday o'zgarishini ko'rishingiz mumkin. analog ma'lumotni yaxshiroq tasavvur qilish uchun avtomobildagi an'anaviy spidometrni o'ylab ko'ring. avtotransport tezligi oshishi bilan igna shkala bo'ylab bir raqamdan ikkinchisiga silliq harakat qiladi. yana bir misol - radio qabul qilgichdagi stantsiyani sozlash: tugmani aylantirganingizda, qabul qilingan chastota silliq o'zgaradi. aksariyat analog signallar tsiklik yoki davriy xarakterga ega, masalan, elektromagnit maydonning yuqori chastotali …
