o'zbekiston respublikasi darlington juftligi. uilson tok ko‘zgulari sxemasi reja: tarkibiy tranzistorlar haqida tushuncha uilson tok ko‘zgusi sxemasi aktiv tok transformatori sxemasi tarkibiy tranzistorlar. kaskadlarning kuchaytirish koeffitsientlari va kirish qarshiliklari uchun ifodalarni tahlil qilib, ularning maksimal qiymatlari ue ulangan sxemada tranzistorning differensial tok uzatish koeffitsienti h21e=β bilan aniqlanadi deb xulosa qilish mumkin. h21e ning real qiymatlari tranzistor tuzilmasi va tayyorlanish texnologiyasi bilan aniqlanadi va odatda bir necha yuzdan oshmaydi. bundan asosan operatsion kuchaytirgichlarning kirish kaskadlarida qo‘llaniladigan, maxsus superbeta tranzistorlar mustasno. bir nechta (odatda ikkita) tranzistorni o‘zaro ulab h21e qiymatini oshirish muammosini hal qilish mumkin. ulanishlar shunday amalga oshirilishi kerakki, tranzistorlarni yagona tranzistor deb qarash mumkin bo‘lsin. bir turli tranzistorga nisbatan sxemalar birinchi marta darlington tomonidan taklif etilgan edi, shuning uchun darlington juftligi yoki tarkibiy tranzistori deb ataladi. ikkita n-p-n tranzistor asosidagi darlington tranzistori 4.1 – rasmda keltirilgan bo‘lib, bu erda b, e, k – ekvivalent tranzistor elektrodlari. 6.1 – rasm. darlington …

2 / 3

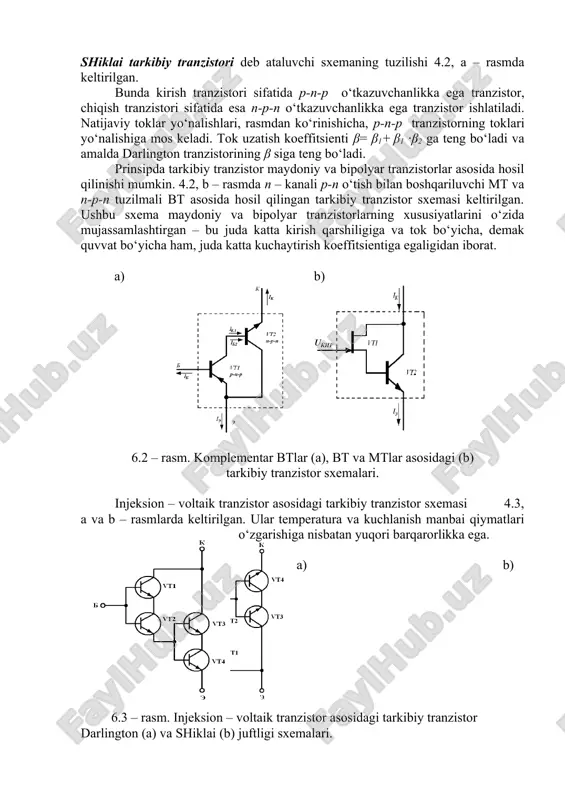

iklai tarkibiy tranzistori deb ataluvchi sxemaning tuzilishi 4.2, a – rasmda keltirilgan. bunda kirish tranzistori sifatida p-n-p o‘tkazuvchanlikka ega tranzistor, chiqish tranzistori sifatida esa n-p-n o‘tkazuvchanlikka ega tranzistor ishlatiladi. natijaviy toklar yo‘nalishlari, rasmdan ko‘rinishicha, p-n-p tranzistorning toklari yo‘nalishiga mos keladi. tok uzatish koeffitsienti β= β1+ β1 ∙β2 ga teng bo‘ladi va amalda darlington tranzistorining β siga teng bo‘ladi. prinsipda tarkibiy tranzistor maydoniy va bipolyar tranzistorlar asosida hosil qilinishi mumkin. 4.2, b – rasmda n – kanali p-n o‘tish bilan boshqariluvchi mt va n-p-n tuzilmali bt asosida hosil qilingan tarkibiy tranzistor sxemasi keltirilgan. ushbu sxema maydoniy va bipolyar tranzistorlarning xususiyatlarini o‘zida mujassamlashtirgan – bu juda katta kirish qarshiligiga va tok bo‘yicha, demak quvvat bo‘yicha ham, juda katta kuchaytirish koeffitsientiga egaligidan iborat. a) b) 6.2 – rasm. komplementar btlar (a), bt va mtlar asosidagi (b) tarkibiy tranzistor sxemalari. injeksion – voltaik tranzistor asosidagi tarkibiy tranzistor sxemasi 4.3, a va b – rasmlarda …

3 / 3
