1 / 10

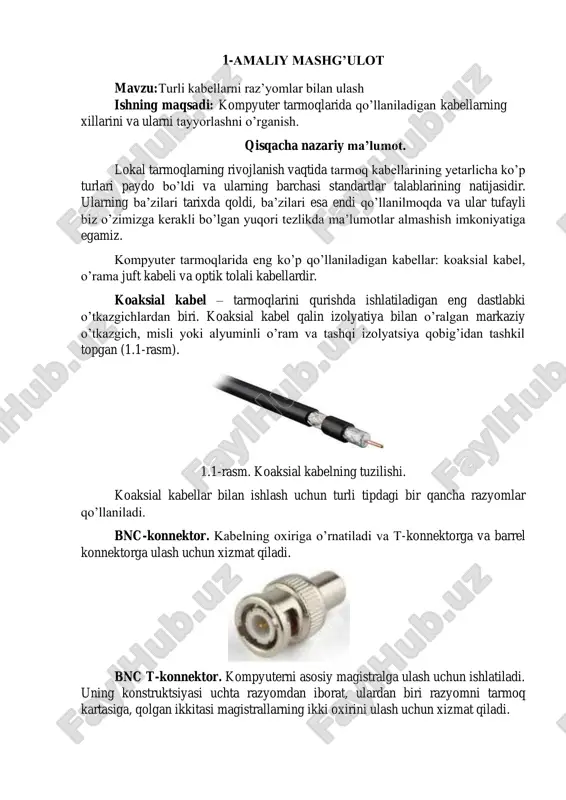

1-amaliy mashg’ulot mavzu:turli kabellarni raz’yomlar bilan ulash ishning maqsadi: kompyuter tarmoqlarida qo’llaniladigan kabellarning xillarini va ularni tayyorlashni o’rganish. qisqacha nazariy ma’lumot. lokal tarmoqlarning rivojlanish vaqtida tarmoq kabellarining yetarlicha ko’p turlari paydo bo’ldi va ularning barchasi standartlar talablarining natijasidir. ularning ba’zilari tarixda qoldi, ba’zilari esa endi qo’llanilmoqda va ular tufayli biz o’zimizga kerakli bo’lgan yuqori tezlikda ma’lumotlar almashish imkoniyatiga egamiz. kompyuter tarmoqlarida eng ko’p qo’llaniladigan kabellar: koaksial kabel, o’rama juft kabeli va optik tolali kabellardir. koaksial kabel – tarmoqlarini qurishda ishlatiladigan eng dastlabki o’tkazgichlardan biri. koaksial kabel qalin izolyatiya bilan o’ralgan markaziy o’tkazgich, misli yoki alyuminli o’ram va tashqi izolyatsiya qobig’idan tashkil topgan (1.1-rasm). 1.1-rasm. koaksial kabelning tuzilishi. koaksial kabellar bilan ishlash uchun turli tipdagi bir qancha razyomlar qo’llaniladi. bnc-konnektor. kabelning oxiriga o’rnatiladi va t-konnektorga va barrel konnektorga ulash uchun xizmat qiladi. bnc t-konnektor. kompyuterni asosiy magistralga ulash uchun ishlatiladi. uning konstruktsiyasi uchta razyomdan iborat, ulardan biri razyomni tarmoq kartasiga, qolgan …

2 / 10

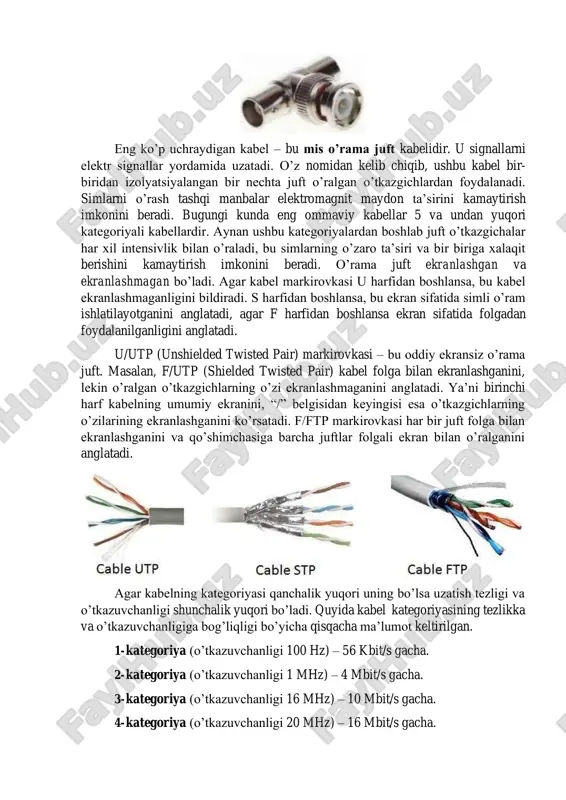

agan bo’ladi. agar kabel markirovkasi u harfidan boshlansa, bu kabel ekranlashmaganligini bildiradi. s harfidan boshlansa, bu ekran sifatida simli o’ram ishlatilayotganini anglatadi, agar f harfidan boshlansa ekran sifatida folgadan foydalanilganligini anglatadi. u/utp (unshielded twisted pair) markirovkasi – bu oddiy ekransiz o’rama juft. masalan, f/utp (shielded twisted pair) kabel folga bilan ekranlashganini, lekin o’ralgan o’tkazgichlarning o’zi ekranlashmaganini anglatadi. ya’ni birinchi harf kabelning umumiy ekranini, “/” belgisidan keyingisi esa o’tkazgichlarning o’zilarining ekranlashganini ko’rsatadi. f/ftp markirovkasi har bir juft folga bilan ekranlashganini va qo’shimchasiga barcha juftlar folgali ekran bilan o’ralganini anglatadi. agar kabelning kategoriyasi qanchalik yuqori uning bo’lsa uzatish tezligi va o’tkazuvchanligi shunchalik yuqori bo’ladi. quyida kabel kategoriyasining tezlikka va o’tkazuvchanligiga bog’liqligi bo’yicha qisqacha ma’lumot keltirilgan. 1- kategoriya (o’tkazuvchanligi 100 hz) – 56 kbit/s gacha. 2- kategoriya (o’tkazuvchanligi 1 mhz) – 4 mbit/s gacha. 3- kategoriya (o’tkazuvchanligi 16 mhz) – 10 mbit/s gacha. 4- kategoriya (o’tkazuvchanligi 20 mhz) – 16 mbit/s gacha. 5- …

3 / 10

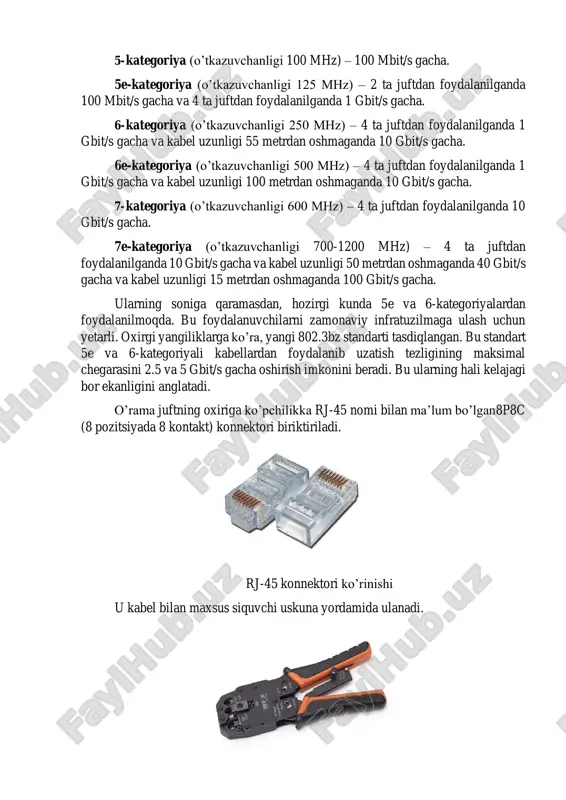

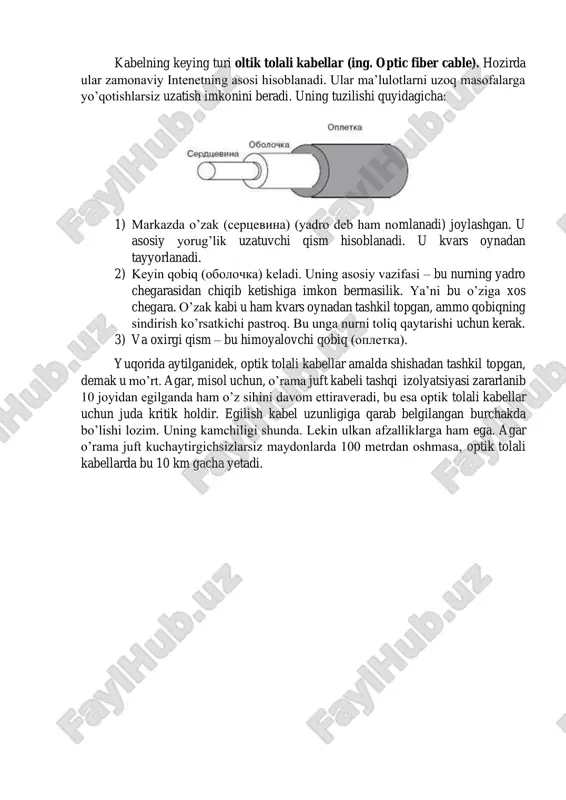

cha. ularning soniga qaramasdan, hozirgi kunda 5e va 6-kategoriyalardan foydalanilmoqda. bu foydalanuvchilarni zamonaviy infratuzilmaga ulash uchun yetarli. oxirgi yangiliklarga ko’ra, yangi 802.3bz standarti tasdiqlangan. bu standart 5e va 6-kategoriyali kabellardan foydalanib uzatish tezligining maksimal chegarasini 2.5 va 5 gbit/s gacha oshirish imkonini beradi. bu ularning hali kelajagi bor ekanligini anglatadi. o’rama juftning oxiriga ko’pchilikka rj-45 nomi bilan ma’lum bo’lgan 8p8c (8 pozitsiyada 8 kontakt) konnektori biriktiriladi. rj-45 konnektori ko’rinishi u kabel bilan maxsus siquvchi uskuna yordamida ulanadi. kabelning keying turi oltik tolali kabellar (ing. optic fiber cable). hozirda ular zamonaviy intenetning asosi hisoblanadi. ular ma’lulotlarni uzoq masofalarga yo’qotishlarsiz uzatish imkonini beradi. uning tuzilishi quyidagicha: 1) markazda o’zak (sertsevina) (yadro deb ham nomlanadi) joylashgan. u asosiy yorug’lik uzatuvchi qism hisoblanadi. u kvars oynadan tayyorlanadi. 2) keyin qobiq (obolochka) keladi. uning asosiy vazifasi – bu nurning yadro chegarasidan chiqib ketishiga imkon bermasilik. ya’ni bu o’ziga xos chegara. o’zak kabi u ham kvars …

4 / 10

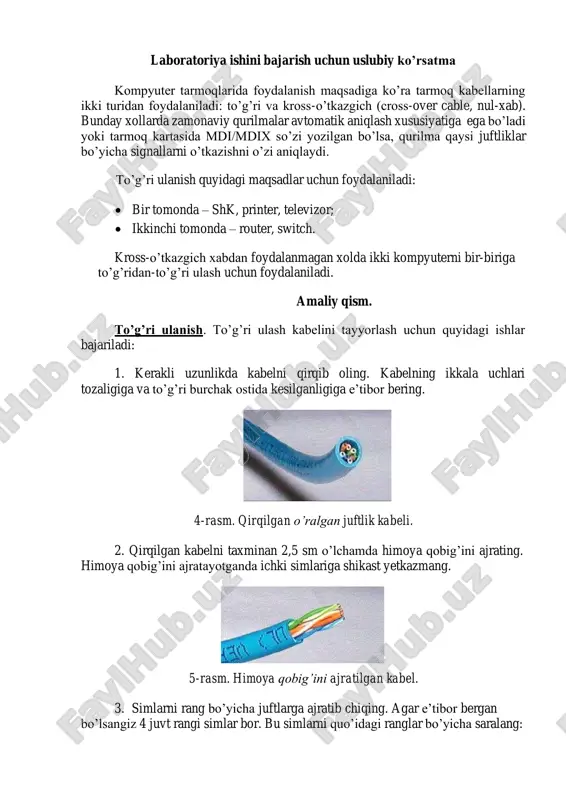

i turidan foydalaniladi: to’g’ri va kross-o’tkazgich (cross-over cable, nul-xab). bunday xollarda zamonaviy qurilmalar avtomatik aniqlash xususiyatiga ega bo’ladi yoki tarmoq kartasida mdi/mdix so’zi yozilgan bo’lsa, qurilma qaysi juftliklar bo’yicha signallarni o’tkazishni o’zi aniqlaydi. to’g’ri ulanish quyidagi maqsadlar uchun foydalaniladi: • bir tomonda – shk, printer, televizor; • ikkinchi tomonda – router, switch. kross-o’tkazgich xabdan foydalanmagan xolda ikki kompyuterni bir-biriga to’g’ridan-to’g’ri ulash uchun foydalaniladi. amaliy qism. to’g’ri ulanish. to’g’ri ulash kabelini tayyorlash uchun quyidagi ishlar bajariladi: 1. kerakli uzunlikda kabelni qirqib oling. kabelning ikkala uchlari tozaligiga va to’g’ri burchak ostida kesilganligiga e’tibor bering. 4-rasm. qirqilgan o’ralgan juftlik kabeli. 2. qirqilgan kabelni taxminan 2,5 sm o’lchamda himoya qobig’ini ajrating. himoya qobig’ini ajratayotganda ichki simlariga shikast yetkazmang. 5-rasm. himoya qobig’ini ajratilgan kabel. 3. simlarni rang bo’yicha juftlarga ajratib chiqing. agar e’tibor bergan bo’lsangiz 4 juvt rangi simlar bor. bu simlarni quo’idagi ranglar bo’yicha saralang: ko’k/ko’k-oq, to’q sariq/to’q sariq - oq, yashil/yashil-oq, jigar rang/jigar …

5 / 10

ichida xar bir simga tegishli yo’naltiruvchi yo’llari mavjud bo’ladi. bu yo’llar yordamida simlarni yo’ulni oxirigacha taqab olib borish mumkin. to’g’ri bajarilgan ish: kabelning himoya qobig’i rj-45 konnektori ichiga kirgan bo’ladi. bundan tashqari sakkizta sim o’z o’rnida turganiga va ularning tartibi o’zgarib ketmaganligiga ishonch xosil qilish zarur. u qo’yidagi ko’rinishda bo’lishi zarur: 8-rasm. to’g’ri bajarilgan ish. notug’ri! siz tayyorlagan kabel va rj-45 konnektori quyida ko’kinishda bo’lmasligi lozim. chapda simlar juda uzun va ximoya qobig’i kerakli chegaraga qadar yetib bormagan. o’ngda esa simlar juda qisqa va ulanish qismiga qadar yetib bormagan. 9-rasm. noto’g’ri bajarilgan ish. 8. oxirgi marta ish to’g’ri bajarilganini tekshiring. bundan so’ng konnektorni maxsus siquvchi instrumentning rj-45 konnektoriga mo’ljallangan maxsus joyga joylashtiring va instrument dastaklarini siqing. 10-rasm. maxsus siquvchi instrumentida utp kabelga konnektorni ulash. 9. endi yuqorida bajarilgan ishlarni kabelning keyingi uchida xam bajaring. bu yerda xam simlar ranglari ketma-ketligi yuqoridagidek bo’ladi. ish yakunida to’g’ri ulash usulidagi kompyuter tarmog’i kabeli …
