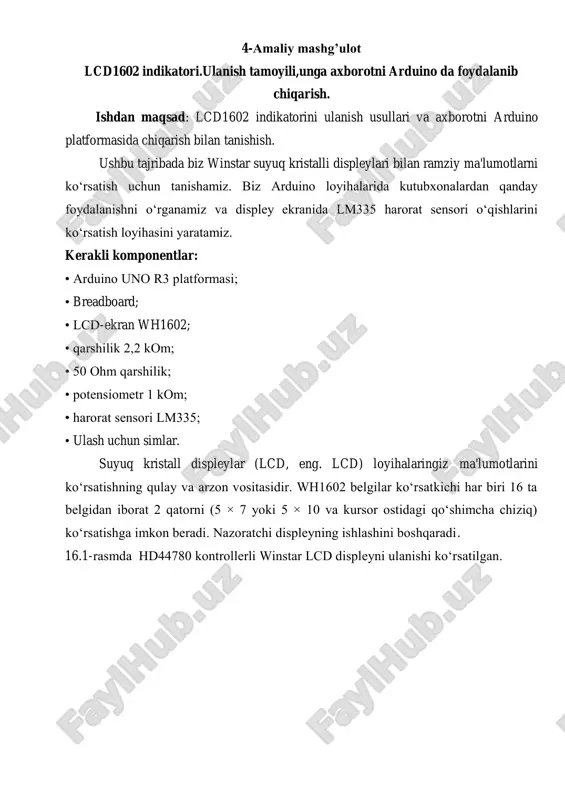

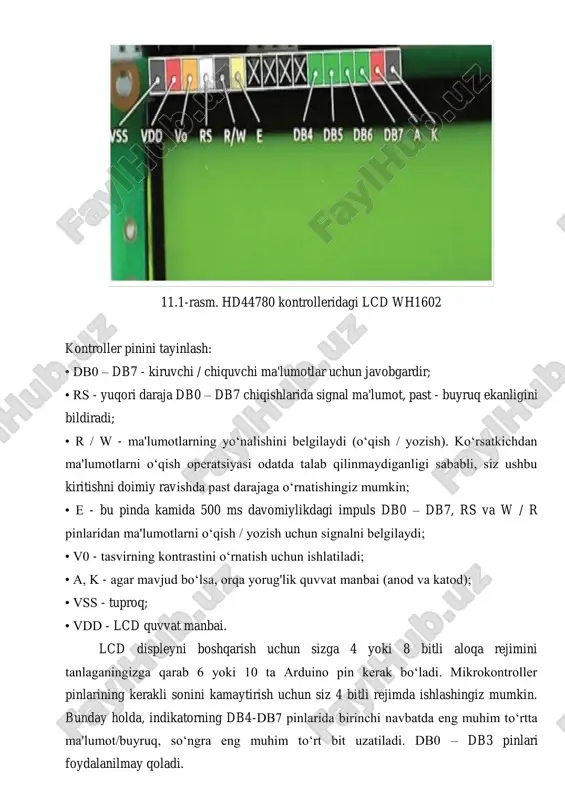

4-amaliy mashg’ulot lcd1602 indikatori.ulanish tamoyili,unga axborotni arduino da foydalanib chiqarish. ishdan maqsad: lcd1602 indikatorini ulanish usullari va axborotni arduino platformasida chiqarish bilan tanishish. ushbu tajribada biz winstar suyuq kristalli displeylari bilan ramziy ma'lumotlarni ko‘rsatish uchun tanishamiz. biz arduino loyihalarida kutubxonalardan qanday foydalanishni o‘rganamiz va displey ekranida lm335 harorat sensori o‘qishlarini ko‘rsatish loyihasini yaratamiz. kerakli komponentlar: • arduino uno r3 platformasi; • breadboard; • lcd-ekran wh1602; • qarshilik 2,2 kom; • 50 ohm qarshilik; • potensiometr 1 kom; • harorat sensori lm335; • ulash uchun simlar. suyuq kristall displeylar (lcd, eng. lcd) loyihalaringiz ma'lumotlarini ko‘rsatishning qulay va arzon vositasidir. wh1602 belgilar ko‘rsatkichi har biri 16 ta belgidan iborat 2 qatorni (5 × 7 yoki 5 × 10 va kursor ostidagi qo‘shimcha chiziq) ko‘rsatishga imkon beradi. nazoratchi displeyning ishlashini boshqaradi. 16.1-rasmda hd44780 kontrollerli winstar lcd displeyni ulanishi ko‘rsatilgan. 11.1-rasm. hd44780 kontrolleridagi lcd wh1602 kontroller pinini tayinlash: • db0 – db7 - kiruvchi …

2 / 5

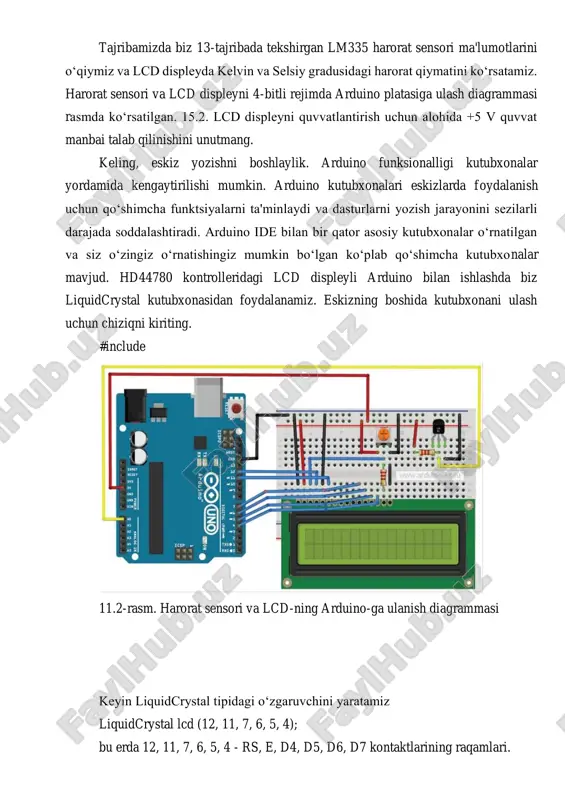

mikrokontroller pinlarining kerakli sonini kamaytirish uchun siz 4 bitli rejimda ishlashingiz mumkin. bunday holda, indikatorning db4-db7 pinlarida birinchi navbatda eng muhim to‘rtta ma'lumot/buyruq, so‘ngra eng muhim to‘rt bit uzatiladi. db0 – db3 pinlari foydalanilmay qoladi. tajribamizda biz 13-tajribada tekshirgan lm335 harorat sensori ma'lumotlarini o‘qiymiz va lcd displeyda kelvin va selsiy gradusidagi harorat qiymatini ko‘rsatamiz. harorat sensori va lcd displeyni 4-bitli rejimda arduino platasiga ulash diagrammasi rasmda ko‘rsatilgan. 15.2. lcd displeyni quvvatlantirish uchun alohida +5 v quvvat manbai talab qilinishini unutmang. keling, eskiz yozishni boshlaylik. arduino funksionalligi kutubxonalar yordamida kengaytirilishi mumkin. arduino kutubxonalari eskizlarda foydalanish uchun qo‘shimcha funktsiyalarni ta'minlaydi va dasturlarni yozish jarayonini sezilarli darajada soddalashtiradi. arduino ide bilan bir qator asosiy kutubxonalar o‘rnatilgan va siz o‘zingiz o‘rnatishingiz mumkin bo‘lgan ko‘plab qo‘shimcha kutubxonalar mavjud. hd44780 kontrolleridagi lcd displeyli arduino bilan ishlashda biz liquidcrystal kutubxonasidan foydalanamiz. eskizning boshida kutubxonani ulash uchun chiziqni kiriting. #include 11.2-rasm. harorat sensori va lcd-ning arduino-ga ulanish diagrammasi …

3 / 5

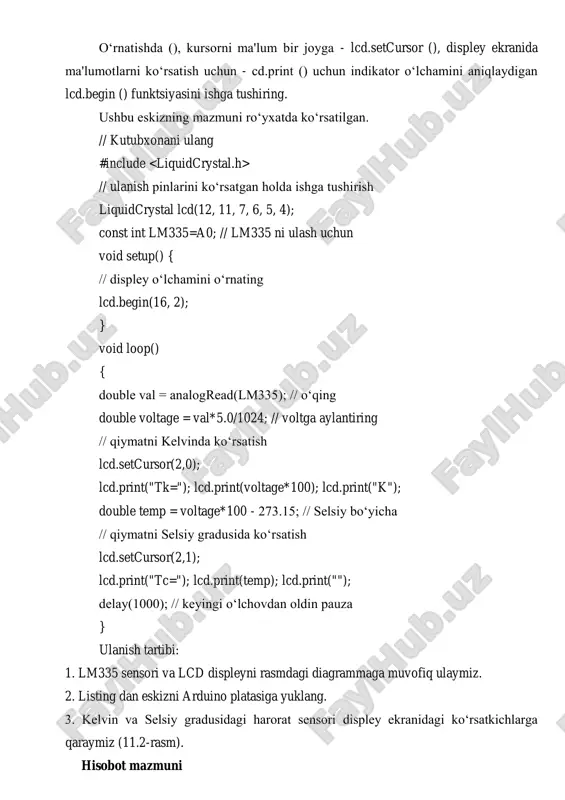

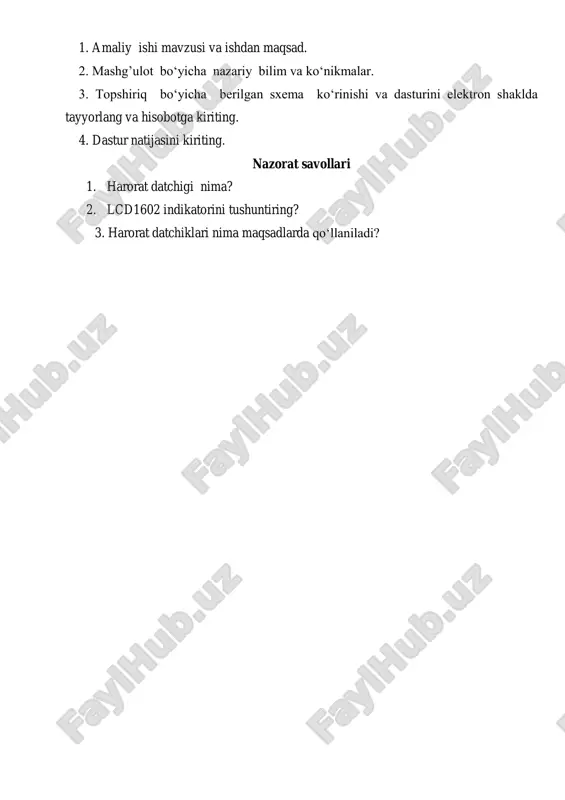

ead(lm335); // o‘qing double voltage = val*5.0/1024; // voltga aylantiring // qiymatni kelvinda ko‘rsatish lcd.setcursor(2,0); lcd.print("tk="); lcd.print(voltage*100); lcd.print("k"); double temp = voltage*100 - 273.15; // selsiy bo‘yicha // qiymatni selsiy gradusida ko‘rsatish lcd.setcursor(2,1); lcd.print("tc="); lcd.print(temp); lcd.print(""); delay(1000); // keyingi o‘lchovdan oldin pauza } ulanish tartibi: 1. lm335 sensori va lcd displeyni rasmdagi diagrammaga muvofiq ulaymiz. 2. listing dan eskizni arduino platasiga yuklang. 3. kelvin va selsiy gradusidagi harorat sensori displey ekranidagi ko‘rsatkichlarga qaraymiz (11.2-rasm). hisobot mazmuni 1. amaliy ishi mavzusi va ishdan maqsad. 2. mashg’ulot bo‘yicha nazariy bilim va ko‘nikmalar. 3. topshiriq bo‘yicha berilgan sxema ko‘rinishi va dasturini elektron shaklda tayyorlang va hisobotga kiriting. 4. dastur natijasini kiriting. nazorat savollari 1. harorat datchigi nima? 2. lcd1602 indikatorini tushuntiring? 3. harorat datchiklari nima maqsadlarda qo‘llaniladi?
