1 / 9

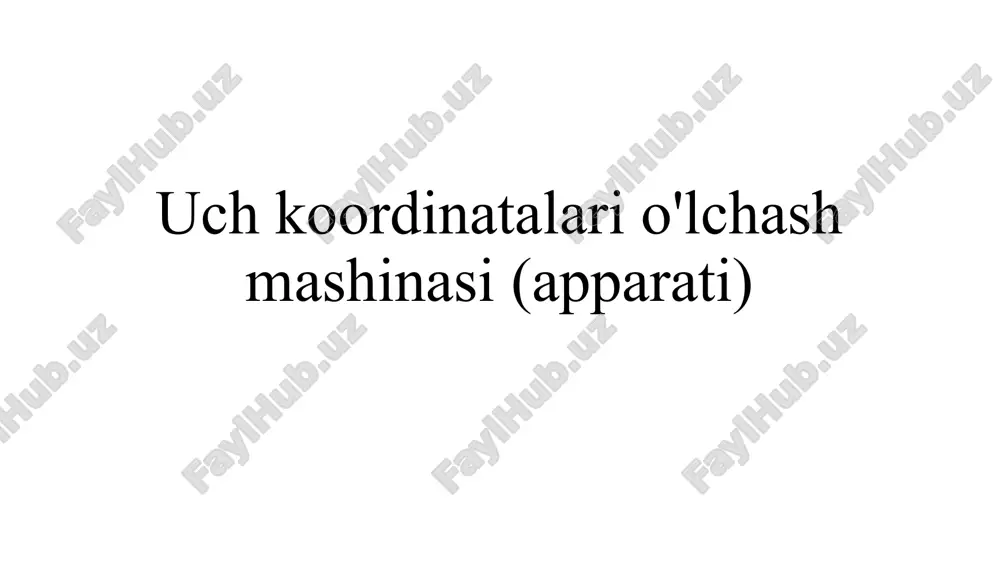

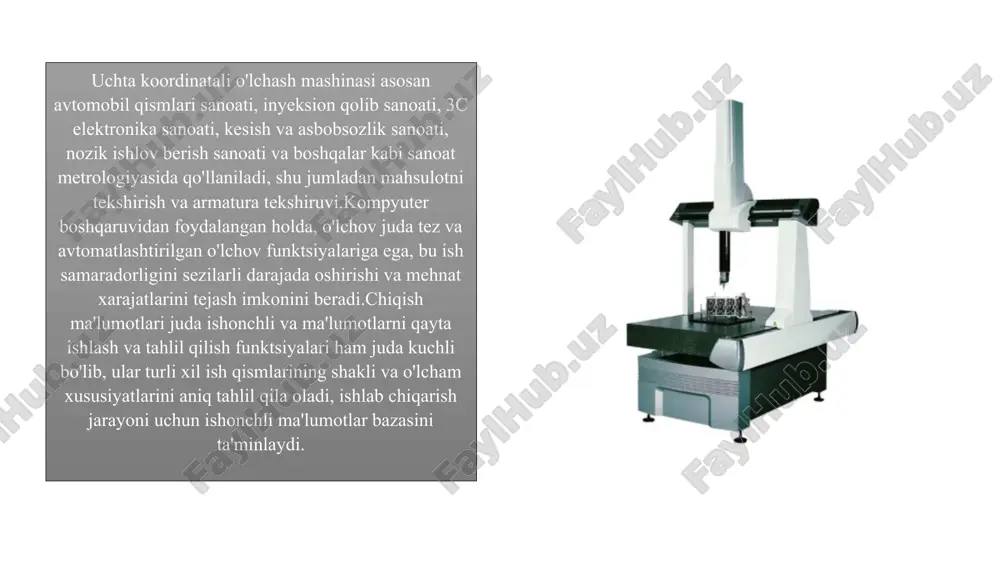

uch koordinatalari o'lchash mashinasi (apparati) uch koordinatalari o'lchash mashinasi (apparati) uchta koordinatali o'lchash mashinasi asosan avtomobil qismlari sanoati, inyeksion qolib sanoati, 3c elektronika sanoati, kesish va asbobsozlik sanoati, nozik ishlov berish sanoati va boshqalar kabi sanoat metrologiyasida qo'llaniladi, shu jumladan mahsulotni tekshirish va armatura tekshiruvi.kompyuter boshqaruvidan foydalangan holda, o'lchov juda tez va avtomatlashtirilgan o'lchov funktsiyalariga ega, bu ish samaradorligini sezilarli darajada oshirishi va mehnat xarajatlarini tejash imkonini beradi.chiqish ma'lumotlari juda ishonchli va ma'lumotlarni qayta ishlash va tahlil qilish funktsiyalari ham juda kuchli bo'lib, ular turli xil ish qismlarining shakli va o'lcham xususiyatlarini aniq tahlil qila oladi, ishlab chiqarish jarayoni uchun ishonchli ma'lumotlar bazasini ta'minlaydi. koordinatali o'lchash apparati (cmm) ob'ektning jismoniy geometrik xususiyatlarini o'lchash uchun asbobdir. ushbu mashina qo'lda operator tomonidan nazorat qilinishi mumkin yoki kompyuter nazorat qilinishi mumkin. o'lchovlar ushbu mashina uchinchi harakatlanuvchi o'qiga biriktirilgan prob orqali aniqlanadi. problar mexanik, optik, lazer yoki oq nur bo'lishi mumkin. olti darajali erkinlikda …

2 / 9

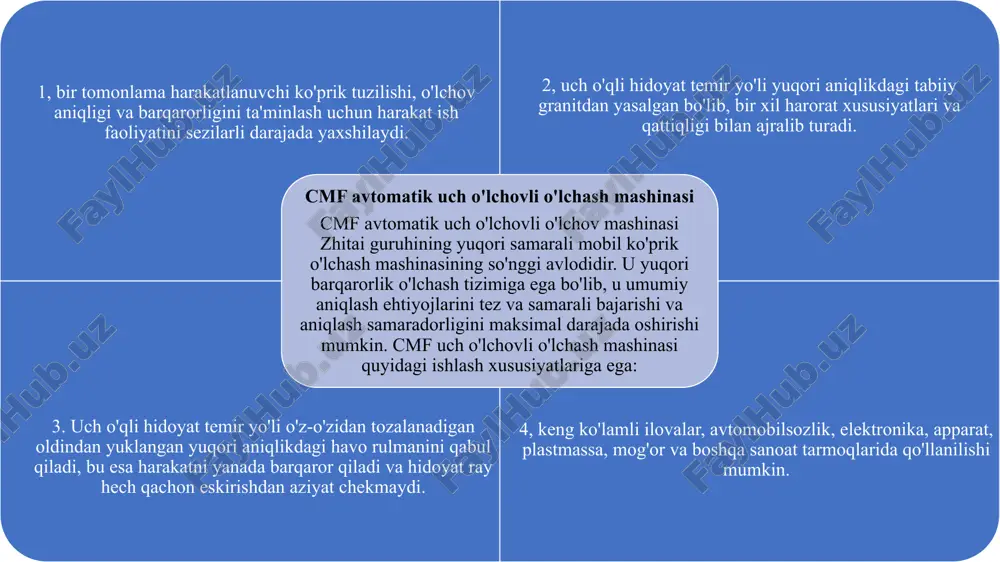

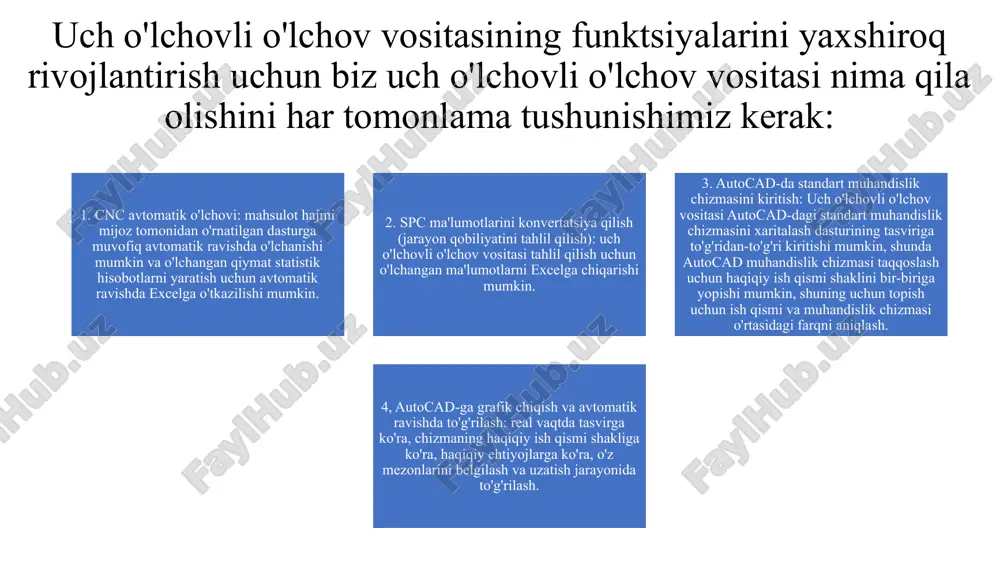

hizmasini kiritish: uch o'lchovli o'lchov vositasi autocad-dagi standart muhandislik chizmasini xaritalash dasturining tasviriga to'g'ridan-to'g'ri kiritishi mumkin, shunda autocad muhandislik chizmasi taqqoslash uchun haqiqiy ish qismi shaklini bir-biriga yopishi mumkin, shuning uchun topish uchun ish qismi va muhandislik chizmasi o'rtasidagi farqni aniqlash. 4, autocad-ga grafik chiqish va avtomatik ravishda to'g'rilash: real vaqtda tasvirga ko'ra, chizmaning haqiqiy ish qismi shakliga ko'ra, haqiqiy ehtiyojlarga ko'ra, o'z mezonlarini belgilash va uzatish jarayonida to'g'rilash. cmf avtomatik uch o'lchovli o'lchash mashinasi cmf avtomatik uch o'lchovli o'lchov mashinasi zhitai guruhining yuqori samarali mobil ko'prik o'lchash mashinasining so'nggi avlodidir. u yuqori barqarorlik o'lchash tizimiga ega bo'lib, u umumiy aniqlash ehtiyojlarini tez va samarali bajarishi va aniqlash samaradorligini maksimal darajada oshirishi mumkin. cmf uch o'lchovli o'lchash mashinasi quyidagi ishlash xususiyatlariga ega: 1, bir tomonlama harakatlanuvchi ko'prik tuzilishi, o'lchov aniqligi va barqarorligini ta'minlash uchun harakat ish faoliyatini sezilarli darajada yaxshilaydi. 2, uch o'qli hidoyat temir yo'li yuqori aniqlikdagi tabiiy granitdan …

3 / 9

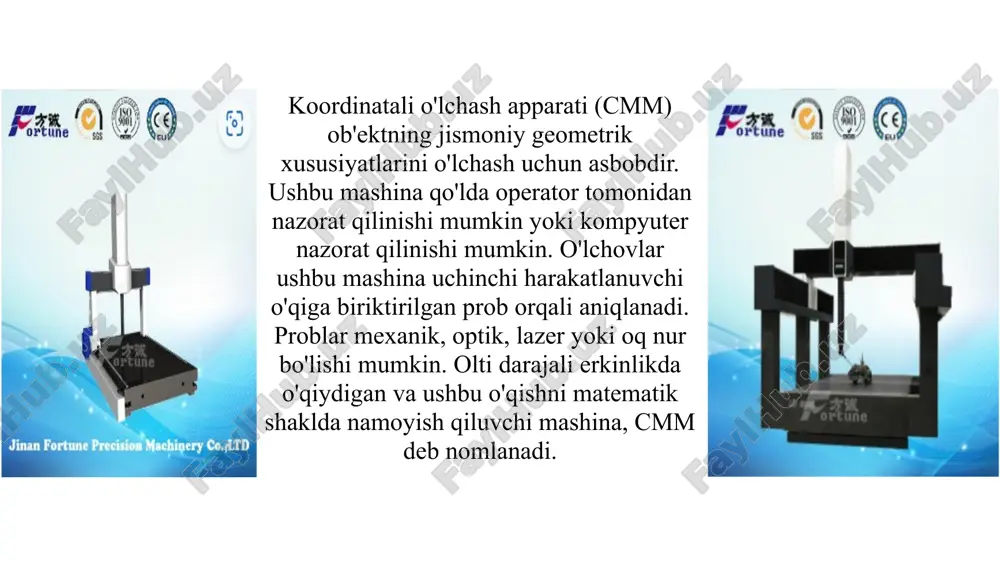

qiydi. mashina keyinchalik o'lchov va joyni aniqlash uchun, odatda mikrometre aniqligi bilan aniqlash uchun, ushbu nuqtalarning har birining x, y, z koordinatalarini ishlatadi. koordinatali o'lchash apparati (cmm) shuningdek, ishlab chiqarish va yig'ish jarayonlarida foydalaniladigan asbob yoki qurilma uchun mo'ljallangan. maqsadning x, y va z koordinatalarini aniq qayd etib, keyinchalik funktsiyalarni yaratish uchun regressiya algoritmlari orqali tahlil qilinishi mumkin. ushbu fikrlar operator tomonidan qo'lda joylashtirilgan yoki to'g'ridan-to'g'ri kompyuter nazorati (dcc) orqali avtomatik ravishda tekshiriladi. dcc cmm'lari bir xil ketma- ketlikni o'lchash uchun dasturlashtirilishi mumkin, shuning uchun cmm sanoat robotining maxsus shakli hisoblanadi. texnik ma'lumotlar koordinata-o'lchov asboblari uch asosiy komponentni o'z ichiga oladi: harakatning uchta o'qini o'z ichiga olgan asosiy tuzilma. harakatlanuvchi romni qurish uchun foydalaniladigan materiallar yillar davomida o'zgaradi. dastlabki cmmlarda granit va po'latdan foydalanilgan. bugungi kunda barcha yirik cmm ishlab chiqaruvchilari alyuminiy qotishma yoki ba'zi lotinlardan kvadratlar qurishadi va shuningdek, dasturlarni skanerlash uchun z o'qining mustahkamligini oshirish uchun seramika ishlatadilar. …

4 / 9

sh uchun texnik shartlarga javob beradigan to'p o'qi tanlanishi kerak.kalibrlashdan keyin o'lchash ignasining diametriga va kalibrlash paytida ko'rinishdagi xatolikka e'tibor bering.agar sezilarli o'zgarishlar bo'lsa, sababini topish kerak.bir nechta prob pozitsiyalarini kalibrlashda, yuqoridagi natijalarni kuzatishdan tashqari, har bir pozitsiyada kalibrlangan o'lchash ignalari standart to'pni o'lchash uchun ham ishlatilishi kerak. (2)o'lchov ignalarini o'z vaqtida almashtirish koordinata o'lchash mashinasida o'lchash ignasining uzunligi o'lchash boshini avtomatik kalibrlash uchun muhim parametr bo'lganligi sababli, kalibrlash xatosi avtomatik ravishda o'zgartirilsa, o'lchov ignasining g'ayritabiiy to'qnashuviga olib keladi.engil holatlarda o'lchash ignasiga zarar etkazishi mumkin, og'ir holatlarda esa o'lchash boshiga (datchik) zarar etkazishi mumkin.o'lchov ignasi ushlagichining koordinata tizimini ishga tushira olish va keyin uni qayta o'rnatish.agar o'lchov boshi juda og'ir bo'lsa va muvozanatni yo'qotsa, uni boshqarish uchun o'lchov boshiga teskari yo'nalishda qarshi og'irlik blokini qo’shish kerak. (3)standartlashtirilgan to'p diametri standart to'pning nazariy diametrini to'g'ri kiritish kerak.igna kalibrlashni o'lchash printsipiga asoslanib, standart to'pning nazariy diametri qiymati igna kalibrlashni o'lchashning sharsimonlik xatosiga …

5 / 9

nlarida mexanik problar patnisning oxirida maxsus ushlagichga o'rnatildi. juda qattiq tekshiruv natijasi o'ng qanotni lehim bilan milning oxirigacha bajarish orqali amalga oshirildi. bu tekis, silindrsimon yoki sferik yuzalarni o'lchash uchun ideal edi. boshqa problar o'ziga xos xususiyatlari o'lchash uchun maxsus shakllar, masalan, kadrandalar uchun asos bo'ldi. ushbu problar jismning oldingi qismida, 3-eksa diapazonli o'qishdan (dro) yoki ko'proq rivojlangan tizimlarda, oyoq-qo'riqchiroq yoki shunga o'xshash qurilma yordamida kompyuterga kirgan holda, ish joyiga nisbatan jismonan ushlab turilgan. ushbu kontakt usuli yordamida o'lchangan o'lchovlar tez-tez ishonchsizdir, chunki mashinalar qolda harakatlantirildi va har bir operator operatorda turli xil bosimlarni qo'lladilar yoki o'lchov uchun turli xil texnikalar qabul qildilar. (kerak)] xulosa uch koordinatalari o'lchash mashinasi (uom) yoki uch o'lchovli o'lchash apparati — bu muhandislik va ishlab chiqarish sohalarida ishlatiladigan aniq o'lchovlar olish uchun mo'ljallangan asbob. u asosan uch o'lchovli (3d) ob'ektlarning o'lchovlarini, shaklini va joylashuvini aniqlashda qo'llaniladi. ushbu apparatning asosiy vazifalari va ishlash prinsiplari quyidagilardan iborat: …
