1 / 7

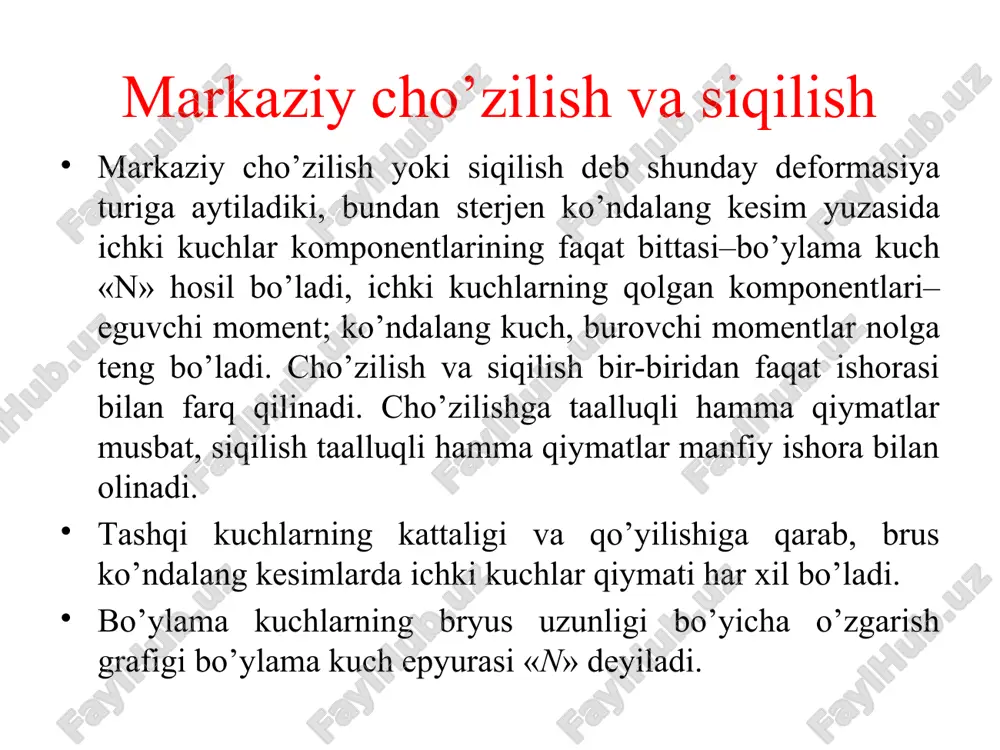

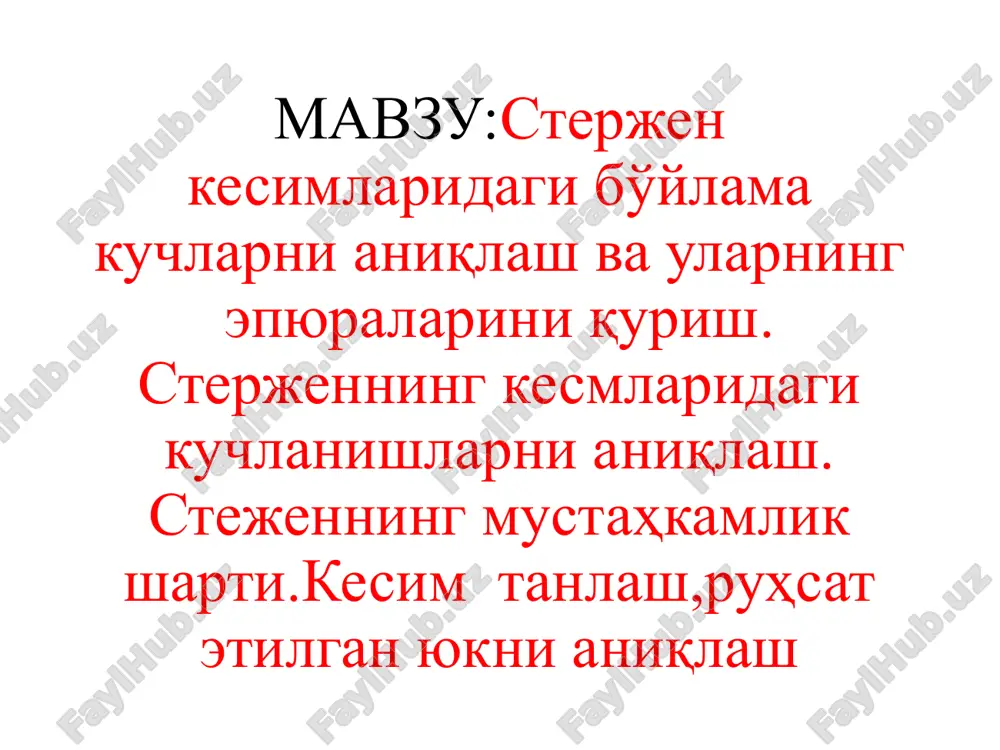

mavzu:sterjen kesimlaridagi bo'ylama kuchlarni aniqlash va ularning epyuralarini qurish. sterjenning kesmlaridagi kuchlanishlarni aniqlash. stejenning mustahkamlik sharti.kesim tanlash,ruhsat etilgan yukni aniqlash mavzu:sterjen kesimlaridagi bo'ylama kuchlarni aniqlash va ularning epyuralarini qurish. sterjenning kesmlaridagi kuchlanishlarni aniqlash. stejenning mustahkamlik sharti.kesim tanlash,ruhsat etilgan yukni aniqlash markaziy cho’zilish va siqilish markaziy cho’zilish yoki siqilish deb shunday deformasiya turiga aytiladiki, bundan sterjen ko’ndalang kesim yuzasida ichki kuchlar komponentlarining faqat bittasi–bo’ylama kuch «n» hosil bo’ladi, ichki kuchlarning qolgan komponentlari–eguvchi moment; ko’ndalang kuch, burovchi momentlar nolga teng bo’ladi. cho’zilish va siqilish bir-biridan faqat ishorasi bilan farq qilinadi. cho’zilishga taalluqli hamma qiymatlar musbat, siqilish taalluqli hamma qiymatlar manfiy ishora bilan olinadi. tashqi kuchlarning kattaligi va qo’yilishiga qarab, brus ko’ndalang kesimlarda ichki kuchlar qiymati har xil bo’ladi. bo’ylama kuchlarning bryus uzunligi bo’yicha o’zgarish grafigi bo’ylama kuch epyurasi «n» deyiladi. agar tekshirilayotgan kesim sterjenning bo’ylama o’qiga perpendikulyar bo’lsa, u holda faqat normal kuchlanish hosil bo’ladi. cho’zilgan (siqilgan) sterjenning qiya kesimlarida ham normal, …

2 / 7

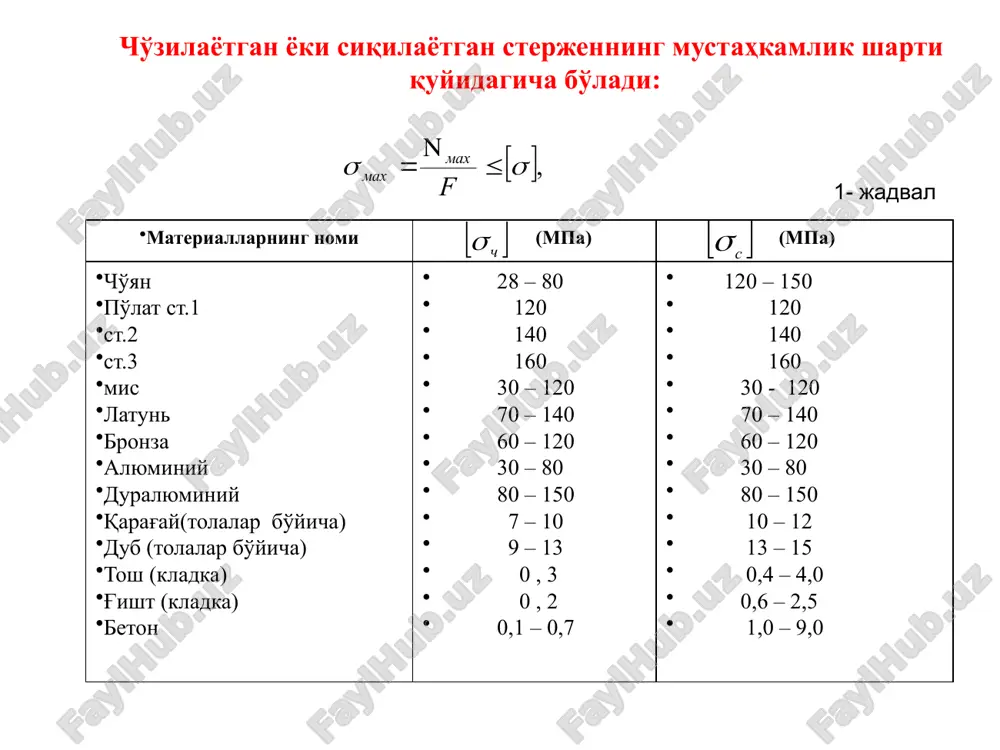

ag'ay(tolalar bo'yicha) dub (tolalar bo'yicha) tosh (kladka) g'isht (kladka) beton 28 – 80 120 140 160 30 – 120 70 – 140 60 – 120 30 – 80 80 – 150 7 – 10 9 – 13 0 , 3 0 , 2 0,1 – 0,7 120 – 150 120 140 160 30 - 120 70 – 140 60 – 120 30 – 80 80 – 150 10 – 12 13 – 15 0,4 – 4,0 0,6 – 2,5 1,0 – 9,0 1- jadval cho’zilish va siqilishda deformasiya sterjenni har qanday kesimining ko’chishi shu kesim bilan tayanch orasidagi sterjen uzunligining o’zgarishiga teng ya’ni, har qanday kesimning ko’chishini, shu kesim bilan tayanch orasidagi «» epyurasining yuzasi w ning e ga nisbatiga teng deb olish mumkin. turli hil materiallar uchun elastiklik modulining qiymatlari quyidagi jadvalda keltirilgan. material elastiklik moduli e [kgk/sm2] 1 2 uglerodli po'lat legirlangan po'lat alyumin prokat dyuralyumin shisha granit …

3 / 7

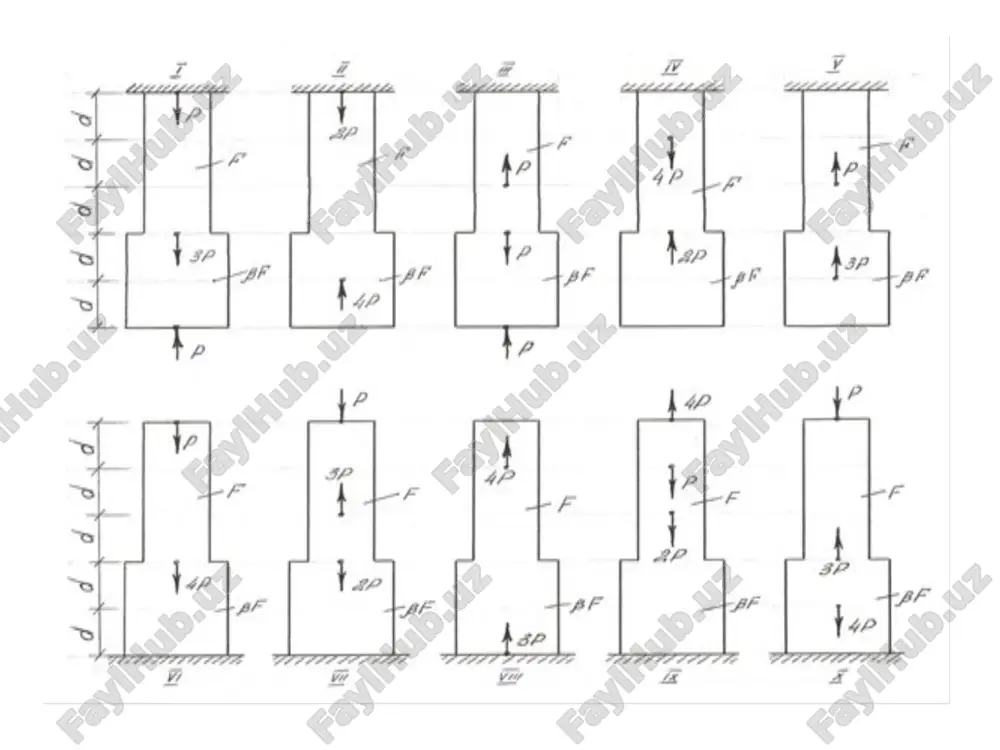

sterjen kesimlaridagi bo'ylama kuchlarni aniqlash va ularning epyuralarini qurish - Page 3

4 / 7

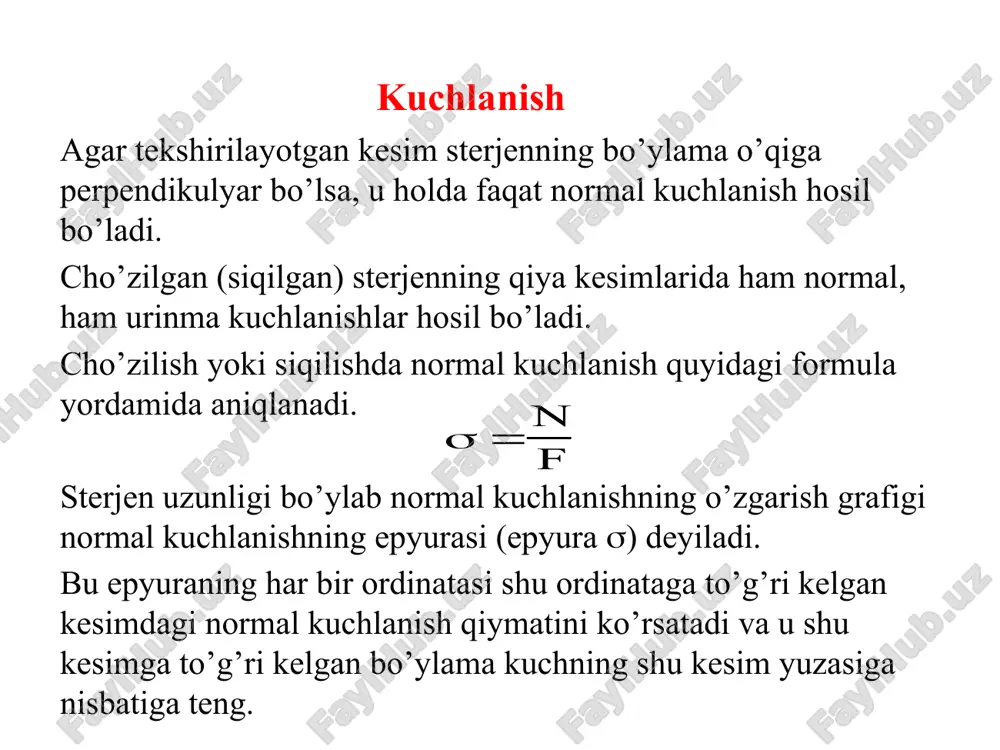

sterjen kesimlaridagi bo'ylama kuchlarni aniqlash va ularning epyuralarini qurish - Page 4

5 / 7

sterjen kesimlaridagi bo'ylama kuchlarni aniqlash va ularning epyuralarini qurish - Page 5
