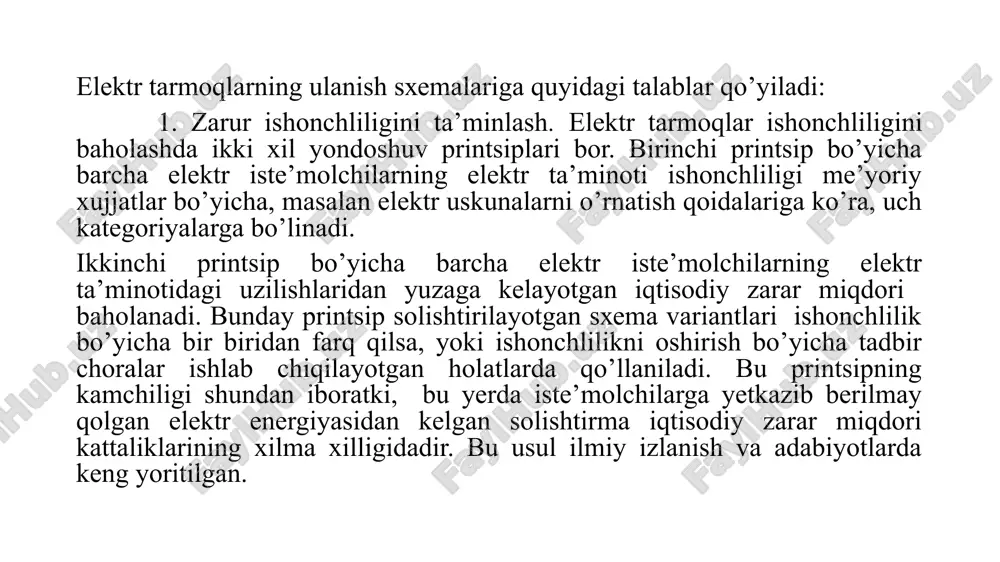

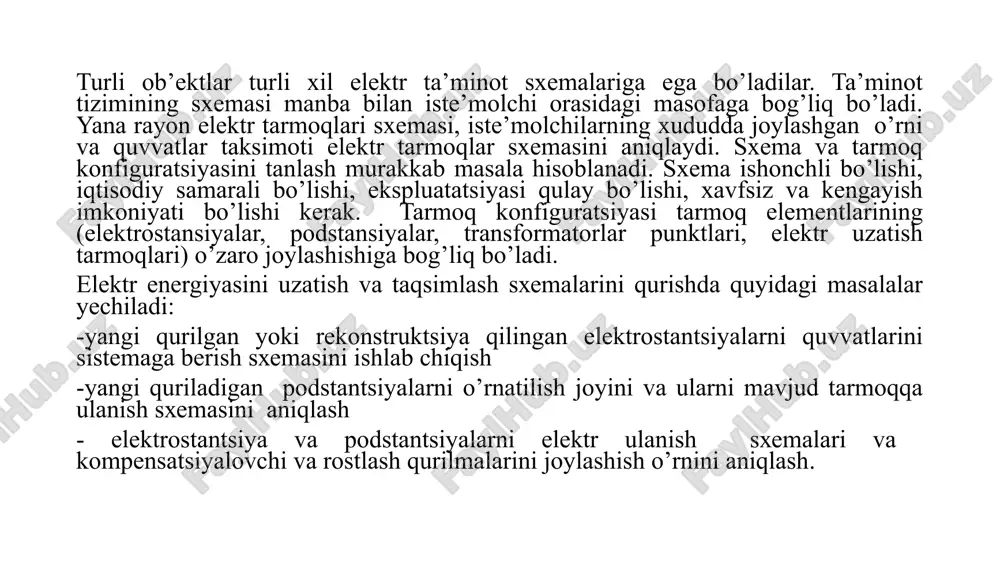

fan:elektr tarmoqlari va tizimlari mavzu: elektr tarmoqlar sxemalarini ishlab chiqish tayyorladi: ko’bayev eldor turli ob’ektlar turli xil elektr ta’minot sxemalariga ega bo’ladilar. ta’minot tizimining sxemasi manba bilan iste’molchi orasidagi masofaga bog’liq bo’ladi. yana rayon elektr tarmoqlari sxemasi, iste’molchilarning xududda joylashgan o’rni va quvvatlar taksimoti elektr tarmoqlar sxemasini aniqlaydi. sxema va tarmoq konfiguratsiyasini tanlash murakkab masala hisoblanadi. sxema ishonchli bo’lishi, iqtisodiy samarali bo’lishi, ekspluatatsiyasi qulay bo’lishi, xavfsiz va kengayish imkoniyati bo’lishi kerak. tarmoq konfiguratsiyasi tarmoq elementlarining (elektrostansiyalar, podstansiyalar, transformatorlar punktlari, elektr uzatish tarmoqlari) o’zaro joylashishiga bog’liq bo’ladi. elektr energiyasini uzatish va taqsimlash sxemalarini qurishda quyidagi masalalar yechiladi: -yangi qurilgan yoki rekonstruktsiya qilingan elektrostantsiyalarni quvvatlarini sistemaga berish sxemasini ishlab chiqish -yangi quriladigan podstantsiyalarni o’rnatilish joyini va ularni mavjud tarmoqqa ulanish sxemasini aniqlash - elektrostantsiya va podstantsiyalarni elektr ulanish sxemalari va kompensatsiyalovchi va rostlash qurilmalarini joylashish o’rnini aniqlash. elektr tarmoqlarning ulanish sxemalariga quyidagi talablar qo’yiladi: 1. zarur ishonchliligini ta’minlash. elektr tarmoqlar ishonchliligini baholashda …

2 / 13

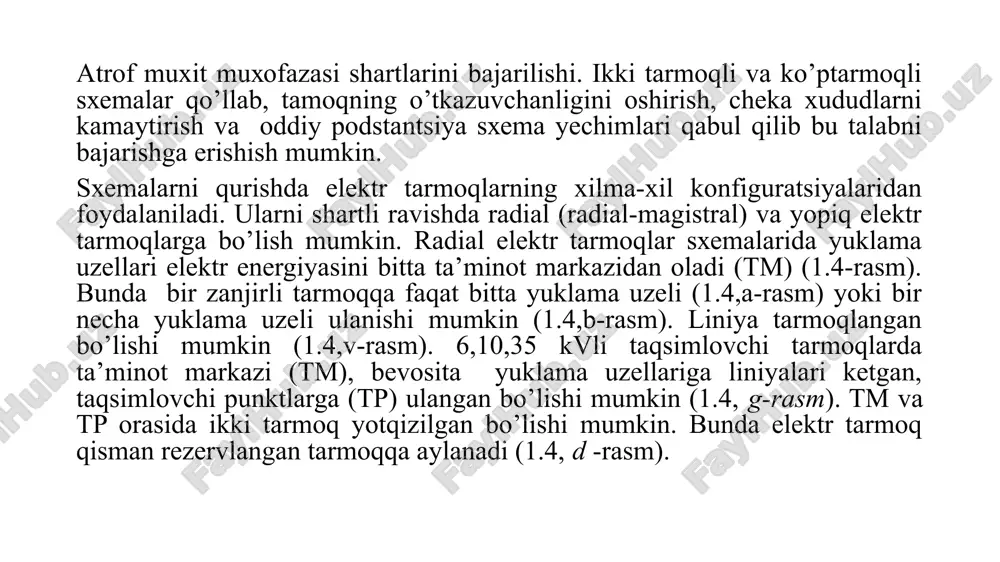

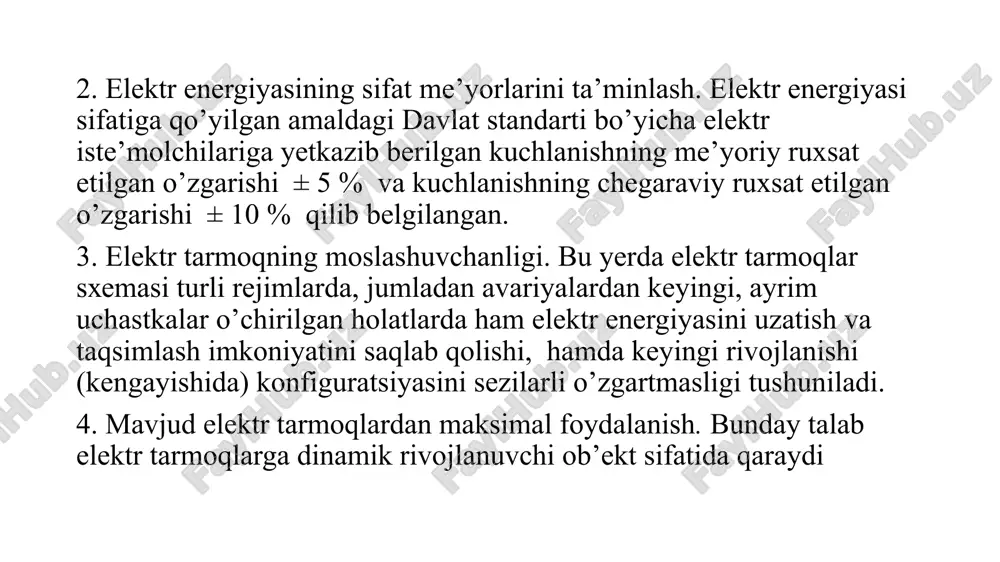

llaniladi. bu printsipning kamchiligi shundan iboratki, bu yerda iste’molchilarga yetkazib berilmay qolgan elektr energiyasidan kelgan solishtirma iqtisodiy zarar miqdori kattaliklarining xilma xilligidadir. bu usul ilmiy izlanish va adabiyotlarda keng yoritilgan. 2. elektr energiyasining sifat me’yorlarini ta’minlash. elektr energiyasi sifatiga qo’yilgan amaldagi davlat standarti bo’yicha elektr iste’molchilariga yetkazib berilgan kuchlanishning me’yoriy ruxsat etilgan o’zgarishi ± 5 % va kuchlanishning chegaraviy ruxsat etilgan o’zgarishi ± 10 % qilib belgilangan. 3. elektr tarmoqning moslashuvchanligi. bu yerda elektr tarmoqlar sxemasi turli rejimlarda, jumladan avariyalardan keyingi, ayrim uchastkalar o’chirilgan holatlarda ham elektr energiyasini uzatish va taqsimlash imkoniyatini saqlab qolishi, hamda keyingi rivojlanishi (kengayishida) konfiguratsiyasini sezilarli o’zgartmasligi tushuniladi. 4. mavjud elektr tarmoqlardan maksimal foydalanish. bunday talab elektr tarmoqlarga dinamik rivojlanuvchi ob’ekt sifatida qaraydi atrof muxit muxofazasi shartlarini bajarilishi. ikki tarmoqli va ko’ptarmoqli sxemalar qo’llab, tamoqning o’tkazuvchanligini oshirish, cheka xududlarni kamaytirish va oddiy podstantsiya sxema yechimlari qabul qilib bu talabni bajarishga erishish mumkin. sxemalarni qurishda elektr tarmoqlarning …

3 / 13

i mumkin. bunda elektr tarmoq qisman rezervlangan tarmoqqa aylanadi (1.4, d -rasm). elektr ta’minoti ishonchliligini oshirish uchun ikkilangan radial tarmoqlar ishlatiladi. xuddi bir zanjirli radial tarmoqlardagidek ikkilangan radial tarmoqlarga bir yuklama uzeli (1.4, e -rasm) yoki bir necha yuklama uzeli (1.4, j -rasm) ulanishi mumkin. elektr tarmoqlar ko’pincha tarmoqlangan bo’ladi (1.4, z -rasm). bunday tarmoqlarda iste’molchilarning elektr ta’minotini rezervlash mumkin bo’ladi. bunday liniyalar ikkizanjirli tayanchlarda yoki alohida tayanchlardagi ikki zanjir ko’rinishda bajariladi. podstantsiyalarning ulanish sxemalariga ko’ra normal rejimda ular parallel yoki alohida ishlashi mumkin. yopiq tarmoqlar sxemalarida yuklama uzellari ikki yoki undan ortiq tomondan ta’minlanishi mumkin (tm yoki manbalardan). ikki zanjirli (1.5, b -rasm) yoki bittalik (1.5, a -rasm) qilib ishlangan, bitta tmga ulangan yopiq halqali konfiguratsiyali tarmoqlar qo’llaniladi. bunday sxemalarning kamchiliklari ikki zanjirli (1.5, g -rasm) yoki bittalik (1.5, v-rasm) qilib ishlangan, ikkita tmdan ta’minlanuvchi yopiq tarmoqlar qo’llanilishi bilan yo’qotiladi. yanada yuqoriroq ishonchlilikka ega bo’lgan tarmoqlar uchta tmdan ta’minlanadi …

4 / 13

moqlarda bitta liniyaga bitta podstantsiya ulanishi mumkin (1.5, a-rasm), bir necha podstantsiyalar bo’laklanib ulanishi mumkin (1.5, b-rasm), yoki har bir podstantsiyaga liniya kiritib ulanishi mumkin (1.5, v-rasm). podstantsiyaning ulanish usuli uning elektr ulanish semasini, kommutatsion apparatlarini va boshqa elektrotexnik qurilmalarini va oxir oqibat ekspluatatsiyadagi qulayligi va texnik –iqtisodiy ko’rsatkichlarini belgilaydi. yuklama ortishi bilan rezerv liniya qisman va to’liq o’rnatiladi. o’ta yuqori kuchlanishli liniyalar (220, 330, 500 kv) blokli qilib qurilishi mumkin. energosistemada elektr energiyasi uch faza ko’rinishda olinadi, masofaga uzatiladi va iste’molchiga yetkazib beriladi. uch fazali o’zgaruvchan tok qator afzalliklarga ega: transformatsiyalanadi, elektr uzatish tarmoqlar kam metall sarfi bilan ishlaydi, ya’ni birlik quvvatni masofaga uzatishda har bir faza uchun bitta sim yetarli bo’ladi uch fazali transformatorlar va elektr mashinalar sodda konstruktsiyali bo’lib, kam metall sarflaydi va ekspluatatsiyasi qulay. kompakt, yengil va xavfsiz. uch fazali sistemada quvvat isroflari bir fazali sistemaga nisbatan 30 % ga kamayadi.shu sababli uch fazali tizimlar asosiy …

5 / 13

2019. → elektr tarmoqlarini loyihalash bosqichlari, sxemalar va himoya vositalari haqida to‘liq tushuntirish. 5. v. a. venikov. elektricheskie sistemi i seti. – moskva: visshaya shkola, 2016. → elektr tizimlarining nazariy asoslari, yuk taqsimoti, qisqa tutashuv hisoblari va himoya tizimlari. 6. pue – pravila ustroystva elektroustanovok. 7-izdanie. – moskva, 2020. → elektr o‘rnatmalarini qurish va loyihalashda amal qilinadigan asosiy qoidalar to‘plami (o‘zbekistonda ham keng qo‘llaniladi). image1.png image2.png image3.png /docprops/thumbnail.jpeg
