1 / 20

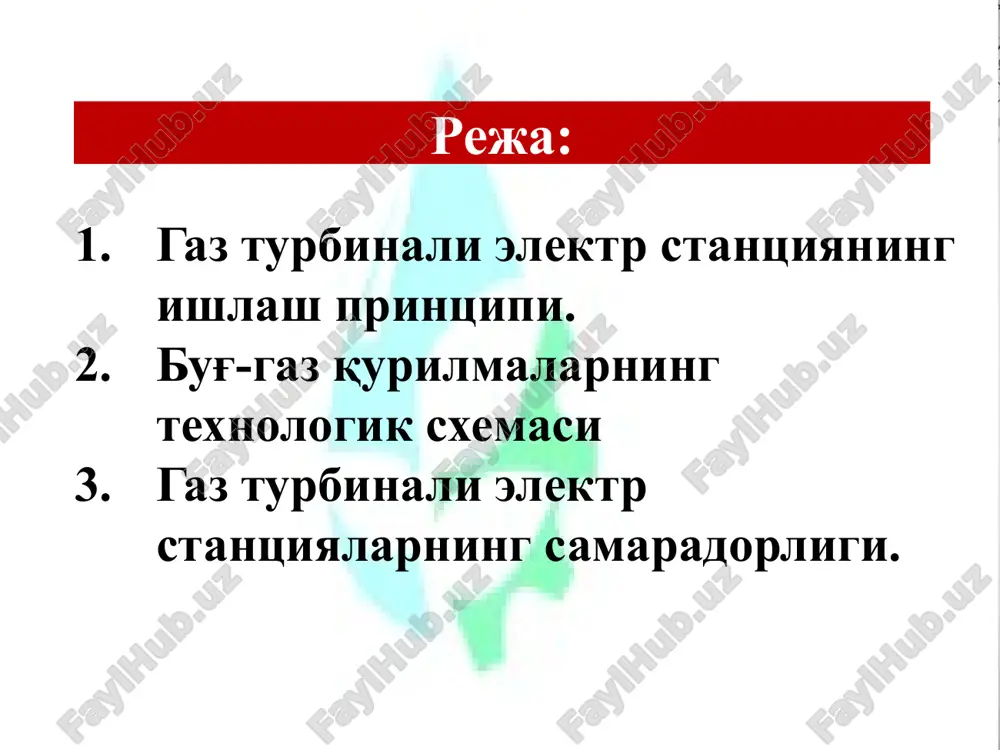

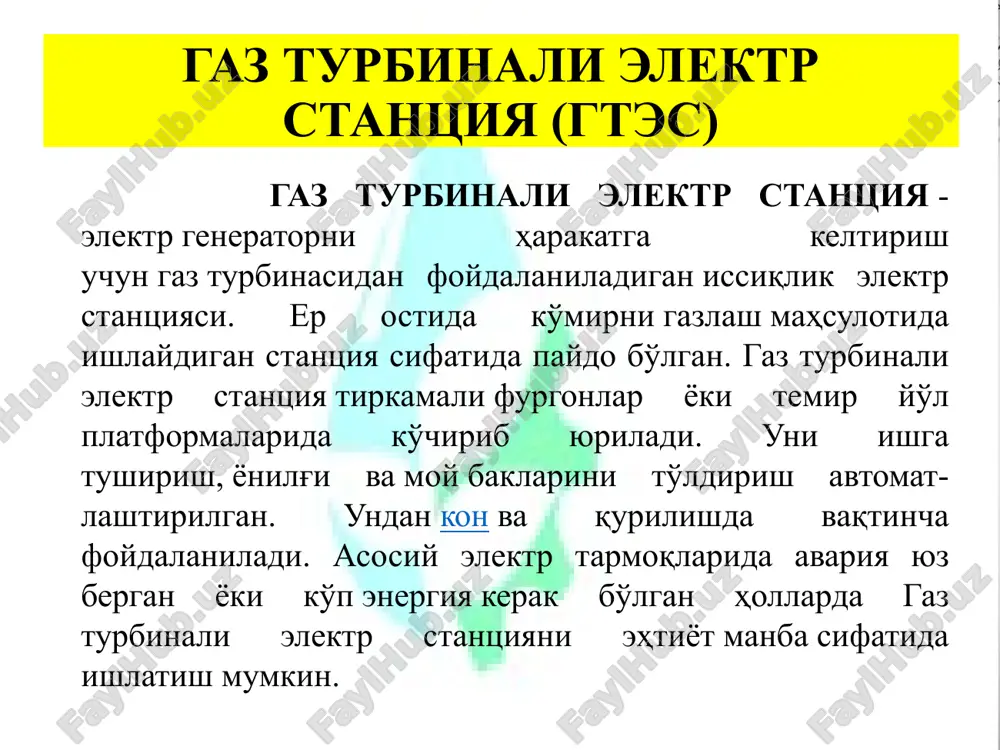

name of presentation elektr ta'minoti va qayta tiklanuvchan energiya manbalari kafedrasi katta o'qituvchisi izzatillaev jo'rabek olimjonovich issiqlik elektr stantsiyalarda elektr energiya ishlab chiqarish 5 -mavzu elektr energiyasini ishlab chiqarish, uzatish va taqsimlash fan nomi: 1 reja: gaz turbinali elektr stantsiyaning ishlash printsipi. bug'-gaz qurilmalarning texnologik sxemasi gaz turbinali elektr stantsiyalarning samaradorligi. gaz turbinali elektr stantsiya (gtes) gaz turbinali elektr stantsiya -elektr generatorni harakatga keltirish uchun gaz turbinasidan foydalaniladigan issiqlik elektr stantsiyasi. er ostida ko'mirni gazlash mahsulotida ishlaydigan stantsiya sifatida paydo bo'lgan. gaz turbinali elektr stantsiya tirkamali furgonlar yoki temir yo'l platformalarida ko'chirib yuriladi. uni ishga tushirish, yonilg'i va moy baklarini to'ldirish avtomat-lashtirilgan. undan kon va qurilishda vaqtincha foydalaniladi. asosiy elektr tarmoqlarida avariya yuz bergan yoki ko'p energiya kerak bo'lgan hollarda gaz turbinali elektr stantsiyani ehtiyot manba sifatida ishlatish mumkin. gaz turbinali elektr stantsiya elektr energetikasini rivojlantirishning asosiy yo'nalishlaridan biri sifatida bug'-gazli qurilmalar (bgq) va gaz-turbinali qurilmalarni (gtq) keng joriy etish …

2 / 20

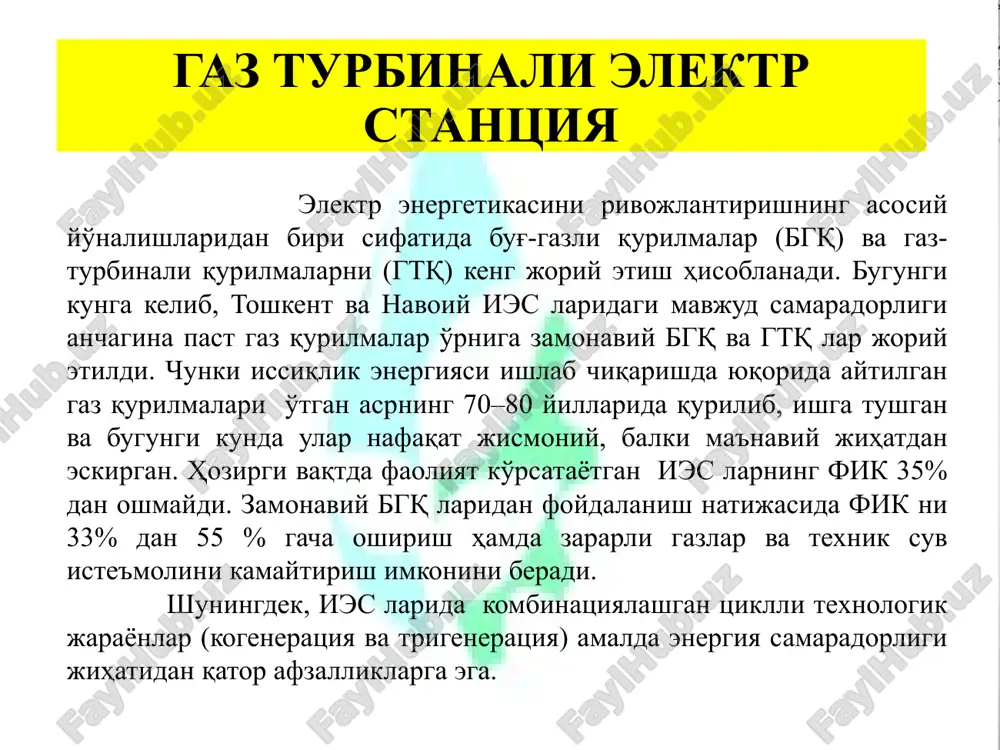

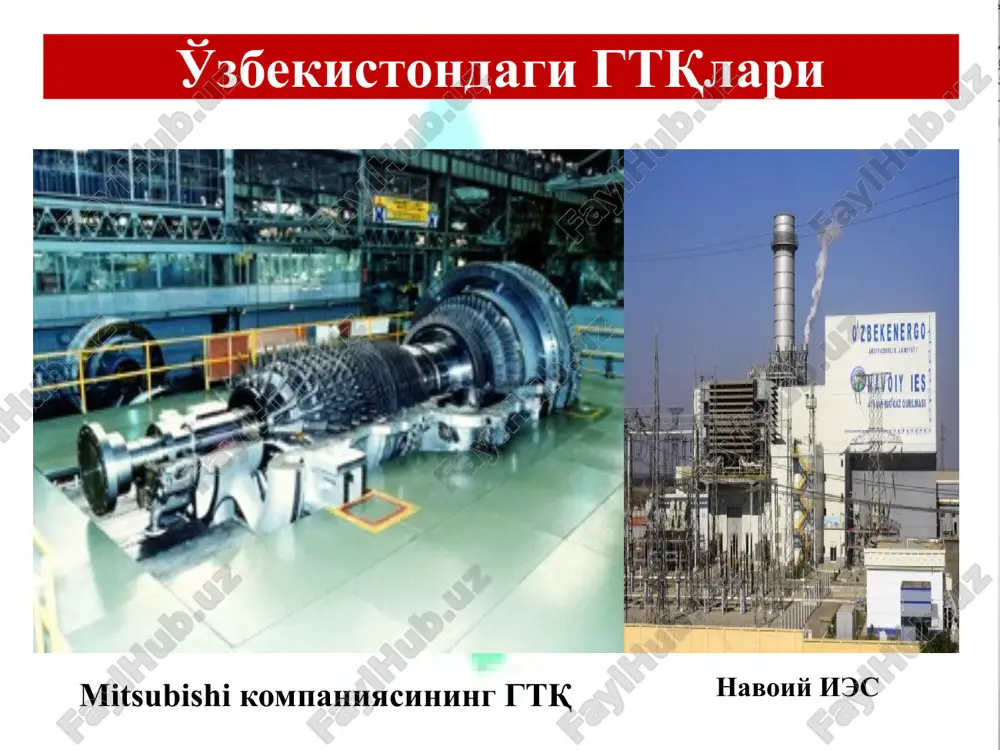

malda energiya samaradorligi jihatidan qator afzalliklarga ega. o'zbekistondagi gtqlari navoiy ies mitsubishi kompaniyasining gtq 1895 yil kuzminskiy sodda turdagi gtq variantini taklif etdi. bu loyiha 1897 yil peterburg patron zavodida amalga oshirildi. olmon (nemis) muhandisi karl goltsvart bug'-gaz qurilmasini samaradorligini oshirishga ko'p vaqtini sarfladi. uning 1-loyihasi asosidagi bgq 1906-1908 yillar davomida kartin korxonasi (gannover)da ishga tushirildi. bu bgq 50 ta ot kuchiga ega bo'lib (35,8 kvt) f.i.k. 10% ga teng edi. goltsvarta 1910–1927 yillar oralig'ida vertikal valli gtu, keyinroq esa gorizontal valli gtu ishlab chiqgan. u turli xildagi yoqilg'i turlarini (gaz, suyuq va ko'mir kukuni) yoqib sinov ishlarini amalga oshirdi. xattoki, yonish kamerasi va turbinani sovitish bo'yicha ishlanmalar ishlab chiqdi. 1920 y. uning chizmalariga asosan tissen zavodida quvvati 5 mvt pgu ishga tushirildi. gtesning yaratilish tarixi pavel dmitrievich kuzminskiy (1840–1900) – rus muhandisi va ixtirochisi. gaz-turbinali elektr stantsiyaning printsipial texnologik sxemasi hozirgi kunda gteslarning asosini quvvati 25-100 mvtli gaz turbinalari …

3 / 20

un bunday elektr stantsiyalarning fik o'rtacha 30-35% ni tashkil etadi. «alstom power» – quvvati 168–720 mvt fik 42–52,9%; «ebara corporation» – quvvati 66,9 mvt; «ge energy» – quvvati 283–480 mvt fik 44–60%; «man turbo» – quvvati 28,74–69,84 mvt; «mitsubishi heavy industries ltd» – quvvati 167,4–972,1 mvt s fik 51,4–58,2%; «mitsui engineering & shipbuilding» – quvvati 8,5–13,25 fik. 40,6–41,7%; «pratt & whitney power systems» – quvvati 32,91–74,185 mvt fik 49,7–51,3%; «rolls royce» – quvvati38,7–132 mvt; «siemens», «demag delaval industrial turbomashinery» – quvvati36,1–124,5 mvt fik 50,0–54,3%; «siemens», «westinghose» – quvvati47,7–765,2 mvt fik 47,7–58,3%; «solar turbines» – quvvati28,7–71,1 mvt fik 44–44,2%. gtq ishlab chiqaruvchi chet el korxonalari bug'-gaz turbinali elektr stantsiya (pgu) gaz turbinalarning tejamkorligini oshirish uchun bug'-gazli qurilmalar ishlab chiqilgan. ularda yoqilg'i bug'-generatorining o'txonasida yoqilib, hosil bo'lgan bug' esa bug' turbinasiga yo'naltiriladi. bug' generatoridan chiqayotgan yonish mahsulotlari, tegishli haroratgacha sovitilgandan so'ng, gaz turbinasiga yo'naltiriladi. shunday qilib, bgu 2 ta elektr generatorlariga ega …

4 / 20

- turbogenerator ptu 4 - reduktor 5 - havoni tozalovchi qurilma 6 - bug' turbina 7 - bug' qozonxona utilizatori 8 - havo issiqlik va isitish tizimi (svo) 9 - asu tp 10 - tarmoq isitgichi 11 - tarmoq nasoslari 12 - elektrotexnik bo'lim pgu-250 moldavskoy gres «mosenergo» oaj iem-27dagi pgu-450t bgq larining umumiy ko'rinishi bug'-gaz turbinali elektr stantsiyaning printsipial sxema bug'-gaz turbinali elektr stantsiyaning umumiy ko'rinishi iesning yirik iste'molchilari tarkibiga viloyatdagi sanoat korxonalari – navoiy kon-metallurgiya kombinati, “navoiyazot”, “qizilqumtsement” aktsiyadorlik jamiyatlari, shuningdek, mintaqadagi qishloq xo'jaligining yirik nasos stantsiyalari va boshqalar kiradi. stantsiyaning ekspluatatsiya faoliyati 1963 yilning fevral-mart oylarida unumdorligi soatiga 220 tonnadan bug' berish quvvatiga ega ikki qozon va har biri 25 megavatt quvvatga ega ikkita turboagregat ishga tushirilishi bilan boshlangan. 2012 yilning iv choragidan boshlab, 478 mvt quvvatga ega bo'lgan kombinatsiyalashgan tsiklli zamonaviy bug'-gaz qurilmasi ham ishga tushdi. 478 mvt quvvatli bug'-gaz qurilmasi ishga tushirilgach, stantsiyaning quvvati 1618 …

5 / 20

mbinatsiyalashgan tsiklda zamonaviy qurilmalarda 1 kvt*soat elektr energiyasi ishlab chiqarish uchun 220-235 gramm shartli yoqilg'i sarf qilinadi(solishtirish uchun – an'anaviy texnologiyalarga asoslangan qurilmalarda ushbu ko'rsatkich 400 grammga borib qoladi va hatto undan ham ortiqroqni tashkil etishi mumkin). dastlabki 478 mvt quvvatdagi qurilmaning ishga tushirilishi natijasida stantsiyada yillik iqtisod qilib qolingan tabiiy gaz miqdori 350-400 million kubometrni, 2013-2018 yillar mobaynida 2,3 milliard kubometr gaz tejab qolinib, 1 trillion so'm mablag' iqtisod qilindi. ikkinchi navbatdagi 450 mvt quvvatli qurilmaning ishga tushirilishi stantsiya bo'yicha ichki iste'molchilar uchun qo'shimcha ravishda yiliga 3 milliard 276 million kvt*soat elektr energiyasi ishlab chiqarish imkonini beradi. loyihaning yana bir e'tiborga loyiq jihati shundaki, unda o'zbekistonda birinchi bor texnik suv o'rniga o'rniga havo bilan sovitiladigan kondensator o'rnatilgan. yangi qurilma ishga tushirilishi bilan 112 ish o'rni yaratilib, yillik tabiiy gaz iqtisodi esa 500 mln kubometrni tashkil etishi kutilmoqda. “navoiy ies” aktsiyadorlik jamiyatida har birining quvvati 650 mvt bo'lgan navbatdagi uchinchi …
