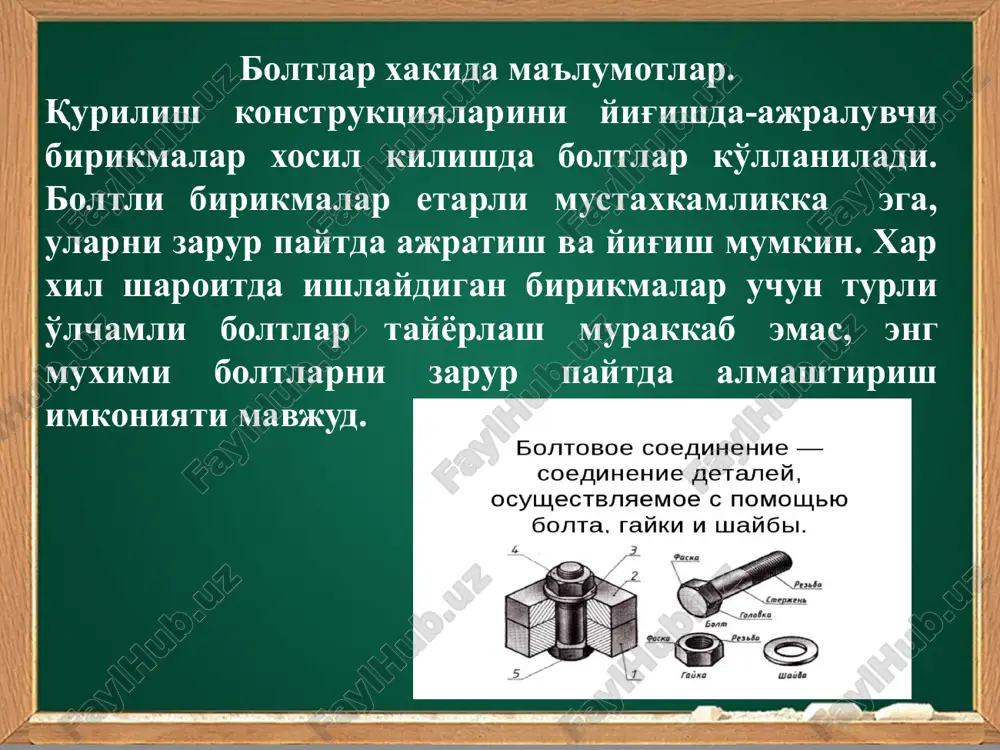

slayd 1 reja: boltli va parchin mixli birikmalar 1.boltlar haqida ma'lumotlar 2.parchin mixli birikmalar xakida tushuncha boltlar xakida ma'lumotlar. qurilish konstruktsiyalarini yig'ishda-ajraluvchi birikmalar xosil kilishda boltlar ko'llaniladi. boltli birikmalar etarli mustaxkamlikka ega, ularni zarur paytda ajratish va yig'ish mumkin. xar xil sharoitda ishlaydigan birikmalar uchun turli o'lchamli boltlar tayyorlash murakkab emas, eng muximi boltlarni zarur paytda almashtirish imkoniyati mavjud. metall konstruktsiyalardagi boltlar oddiy va yukori mustaxkam bo'lishi mumkin: tayyorlanishiga ko'ra, past, normal va yuqori aniqlikda ishlab chiqariladi. past aniqlikdagi boltlar gaykasi bilan uglerodli pulatdan tayyorlanadi. o'rnatish teshigi 2-3 mm katta qilib parmalash orqali hosil qilinadi. teshik va bolt diametri orasida etarlicha tirqish borligi boltni o'rnatishni osonlashtiradi. asosiy kamchilik shundan iboratki, bunday birikmalarda deformatsiya siljituvchi kuchlarga beriluvchan bo'ladi, shuning uchun bunday birikmalar yig'ish ishlarida (montaj) ko'proq qo'llaniladi. normal va yuqori aniqlikdagi boltlar va ularga o'rnatiladigan gaykalar uglerodli yoki legirlangan po'latlardan tayyorlanadi. bunday boltlar o'rnatiladigan teshiklarning diametri bilan bolt diametri orasidagi farq …

2 / 75

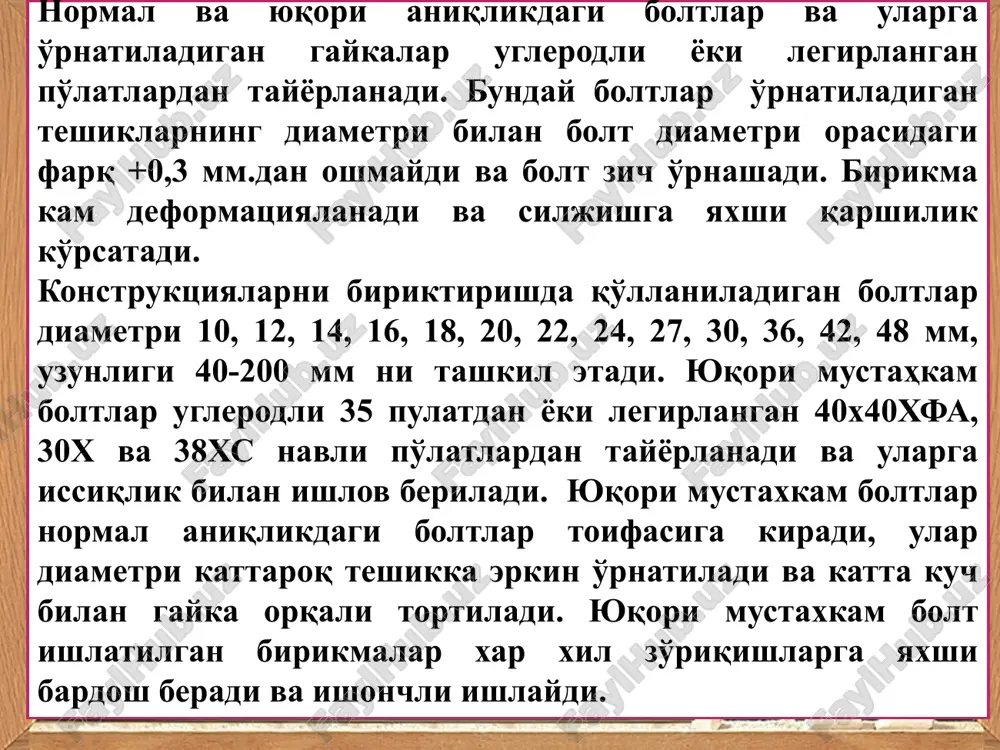

li ishlaydi. boltlar uzunliklari 40…200 mm va diametrlari 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 36, 42, 48mm li qilib tayyorlanadi. rez'bali qis-mining uzunligi l0 quyidagicha tanlanadi: diametri 1014 mm bo'lgan boltlar uchun l0 2025 mm, diametri 1620 mm li boltlar uchun l0 2830 mm, diametri 2230 mm bo'lgan boltlar uchun l03550 mm. boltli birikmalarni hisoblash boltlar qirqilish, ezilish va cho'zilishga ishlashi mumkin. shu sababdan, boltli birikma uchta kuchlanganlik holati uchun ayrim-ayrim tekshirib ko'riladi. bu tekshirishdan asosiy maqsad – birikmadagi ta'sir etayotgan hisobiy kuchni qabul qilish qobiliyatiga ega bo'lgan boltlar sonini aniqlashdir. ta'sir etayotgan tashqi kuch boltlarga teng ta'sir etmoqda deb faraz qilib hisoblaymiz. bitta bolt qabul qilishi mumkin bo'lgan hisobiy kuchni (nv) quyidagi formulalar bo'yicha aniqlanadi: agarda bolt qirqilishga ishlayotgan bo'lsa, paket materiallari ezilishga ishlayotganda cho'zilishda esa bu erda: boltli birikmalarning hisobiy qarshiliklari, d – boltning diametri, boltning yuzasi. bolt kesimining netto yuzasi, ns–boltdagi qirqilish kesimlarining …

3 / 75

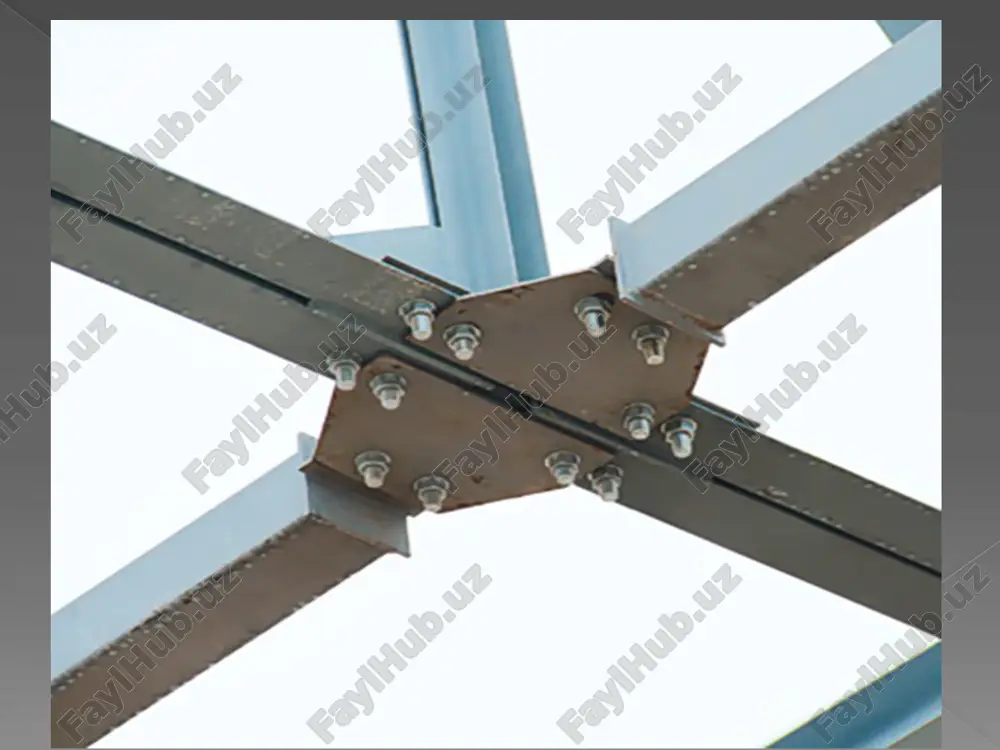

a bo'lganda koef-t 0,8ga teng, 5≤n≤10 bo'lsa, v0,9 ga teng, agarda n – 10 unda v1 ga teng, bolt kesimining netto yuzasi. boltlarni birikmada joylashtirilishi boltlar orasidagi masofa: a) minimal – 2,5d; b) maksimal – chekka qatordagi - 8d yoki 12t; v) maksimal – o'rta qatordagi 16d yoki 24t cho'ziladigan, 12d yoki 18t siqiladigan. element chekkasidan boltgacha bo'ladigan masofa: a) minimum ta'sir etayotgan kuchni yoni bo'ylab ta'sir etsa – 2d, b) ta'sir etayotgan kuch ko'ndalang kesim bo'ylab ta'sir etsa – 1,5d va prokat elementlarda 1,2 d; v) maksimal 4d yoki 8t. parchin mixli birikmalar haqida tushuncha. qurilish konstruktsiyalarini yig'ishda parchinlash ishlari murakkab va ko'p mexnat sarfini talab etgani sababli, bunday konstruktsiyaviy echim kam qo'llaniladi. parchinli birikmalarni asosan ish sharoiti og'ir, o'ta og'ir va katta dinamik zo'riqish ostida ishlovchi konstruktsiyalarda ishlatish tavsiya etiladi. parchinlashning bajarilishi parchinlarning mixli birikmalar ko'proq alyuminiy qotishmali elementlarda ishlatiladi. bunga asosiy sabab, alyuminiy qotishmasi nisbatan yumshoq bo'lib, …

4 / 75

sligini ta'minlashdan iboratdir. bo'ylama o'lchami (uzunligi) ko'ndalang kesim o'lchamlaridan etarlicha katta (odatda 8-10 barobardan kam emas) bo'lib, egilishga ishlovchi konstruktsiya to'sin deb ataladi. to'sinlar o'zining sodda tuzilishi, tayyorlanishi o'rnatish osonligi sababli qurilish inshootlarida keng ko'llaniluvchi konstruktsiya xisoblanadi. to'sinlar yakka xolda yuk ko'taruvchi element ko'rinishida, sanoat va jamoat binolarining ishchi maydonchalari tizimida, orayopmalarda, ko'priksozlikda va maxsus binolar tarkibida ishlatiladi. 10-20 metrlik oraliklarni yopishda yaxlit kesimli to'sinlardan foydalanish maksadga muvofikdir. satxi tekis- bo'lishi talab etiladigan ishchi maydonchalarda va ko'priklarda asosan yaxlit kesimli to'sinlar ishlatiladi. to'sin turlari. metaldan (asosan po'latdan) tayyorlangan konstruktsiyalar bir xil ishorali zo'rikishlarga (cho'zilish yoki siqilishga) yaxshi karshilik ko'rsatadi. egilishda ko'ndalang kesim balandligi bo'ylab ikki xil ishorali kuchlanishlar paydo bo'ladi. to'sinlarning eng makbul ko'ndalang kesim shaklini aniklash uchun doiraviy, kvadrat, to'g'ri to'rtburchak, ko'shtavr ko'rinishida tayyorlangan namunalarni taqqoslab ko'riladi. kesim yuzasi teng, material sarfi bir xil bo'lgan konstruktsiyalarning karshilik ko'rsatish grafigi quyida ko'rsatilgan grafikdan ko'rinib turibdiki, eng samarador kesim ko'shtavr xisoblanadi, …

5 / 75

dan (ochik va yopik) foydalanish keng yo'lga ko'yilgan. oldindan kuchlantirilgan konstruktsiyali to'sinlarni ko'llash material sarfini keskin kamaytirishga olib keladi va iktisodiy samara beradi. to'sinlar o'rnatilishi, joylashuvi va tayanchlarda maxkamlanishiga karab aloxida-yakka oralikli yoki uzluksiz - ko'p oralikli bo'lishi mumkin. to'sinlar yakka xolda yuk ko'taruvchi yoki murakkab, -ko'ndalang-bo'ylama yo'nalishlarda o'rnatilgan, ishchi maydonchalarni yopishda bir-biriga bog'langan tizimdan iborat bo'lishi mumkin. odatda ishchi maydonchalari to'sinlar tizimidan xosil kilinadi va to'sinlar maydonchasi deb ataladi. tashki yuk mikdori va maydoncha o'lchamlariga ko'ra uch xil: oddiy, normal va murakkab (3-rasm) tuzilgan to'sinlar maydonchasi bo'lishi mumkin. 40 oddiy joylashuvda yuklar yopmadan to'singa, to'sindan devorga uzatiladi. normal joylashuvda tashqi yuk yopmadan yopma to'siniga, undan bosh to'singa, so'ngra ustunga uzatiladi. murakkab to'sinlar tizimida murakkab yuk yopmadan yopma to'siniga undan yordamchi to'singa, so'ngra bosh to'sin orkali ustunga o'tkaziladi. ishchi maydonchasini tashkil etuvchi tizimda bosh to'sin ostki tokchasidan yopmaning ustigacha bo'lgan masofa qurilish balandligi deb ataladi va texnologik talablar asosida belgilanadi …
