1 / 20

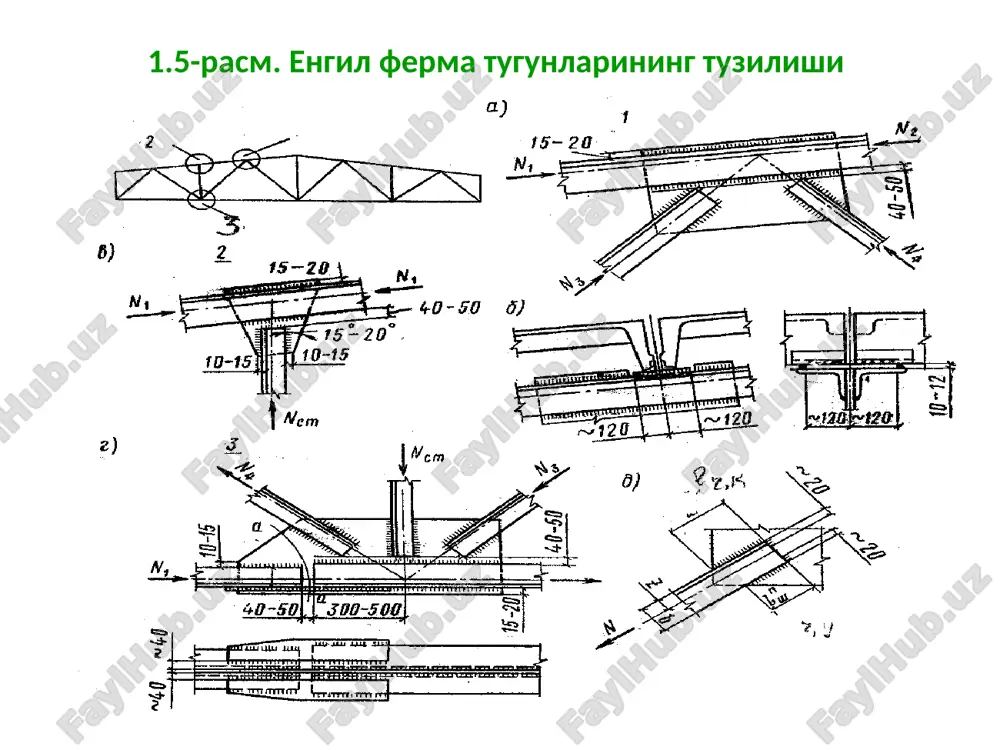

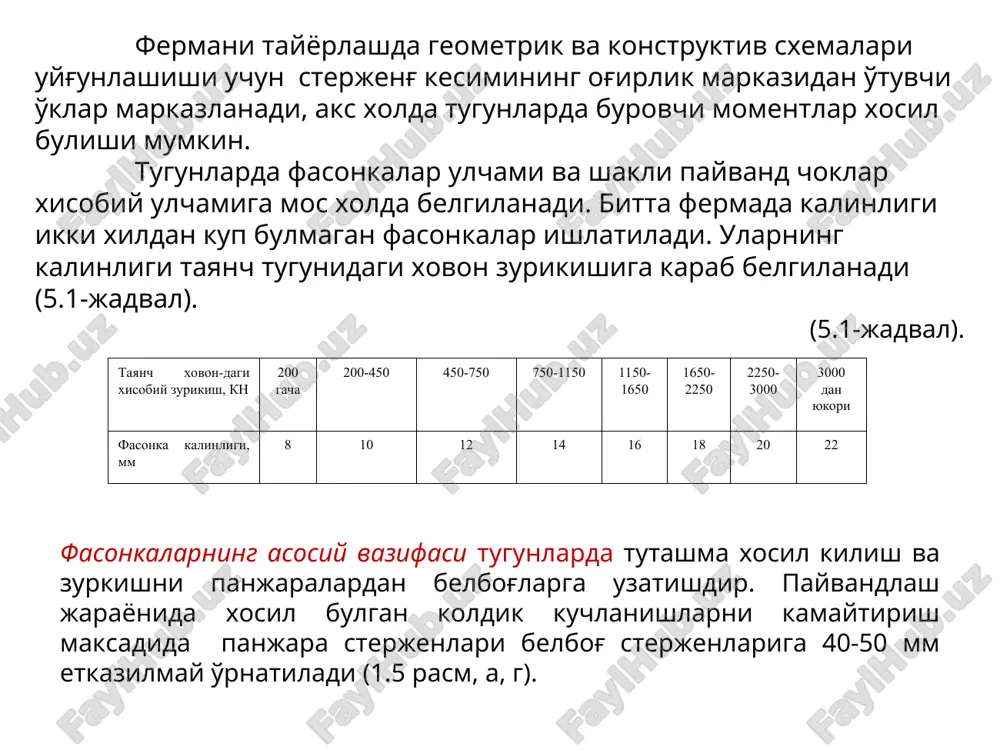

toshkent arxitektura kurilish instituti mavzu: tekis panjarali metall konstruktsiyalar reja: 1.ferma tugunlarini xisoblash va loyixalash 2.panjarali ustunlarni xisoblash va loyixalash fermani tayyorlashda geometrik va konstruktiv sxemalari uyg'unlashishi uchun sterjeng' kesimining og'irlik markazidan o'tuvchi o'klar markazlanadi, aks xolda tugunlarda burovchi momentlar xosil bulishi mumkin. tugunlarda fasonkalar ulchami va shakli payvand choklar xisobiy ulchamiga mos xolda belgilanadi. bitta fermada kalinligi ikki xildan kup bulmagan fasonkalar ishlatiladi. ularning kalinligi tayanch tugunidagi xovon zurikishiga karab belgilanadi (5.1-jadval). (5.1-jadval). fasonkalarning asosiy vazifasi tugunlarda tutashma xosil kilish va zurkishni panjaralardan belbog'larga uzatishdir. payvandlash jarayonida xosil bulgan koldik kuchlanishlarni kamaytirish maksadida panjara sterjenlari belbog' sterjenlariga 40-50 mm etkazilmay o'rnatiladi (1.5 rasm, a, g). tayanch xovon-dagi xisobiy zurikish, kn 200 gacha 200-450 450-750 750-1150 1150-1650 1650-2250 2250-3000 3000 dan yukori fasonka kalinligi, mm 8 10 12 14 16 18 20 22 1.5-rasm. engil ferma tugunlarining tuzilishi fermaga yirik panelli temirbeton plitalar urnatilganda, tugunlar usti kalinligi 10-12 mm bulgan …

2 / 20

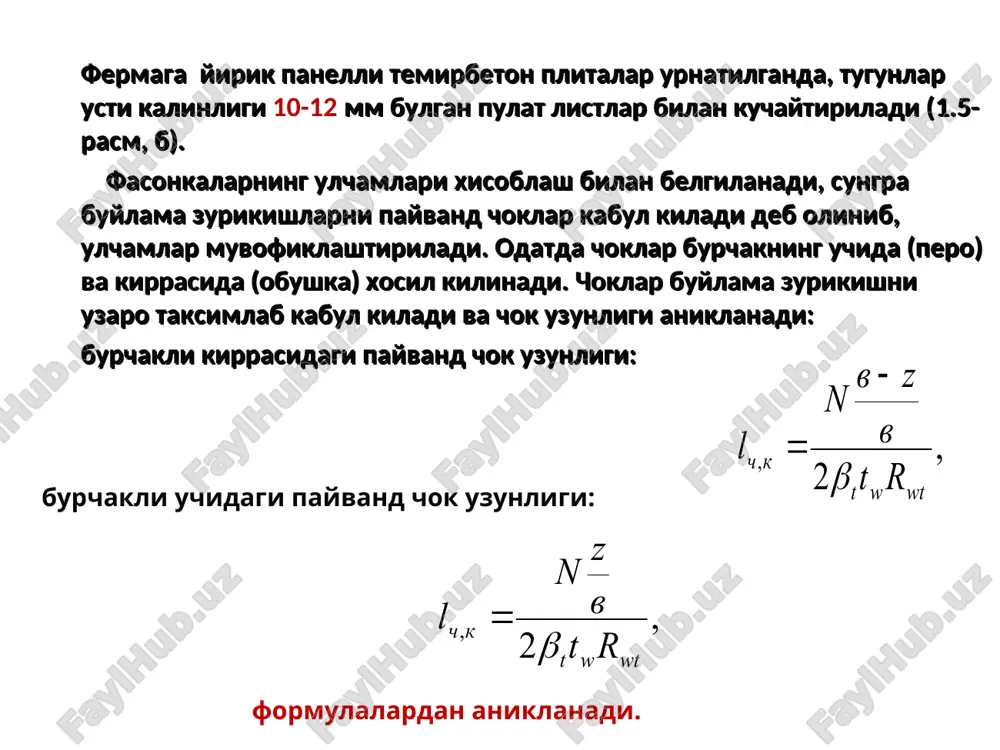

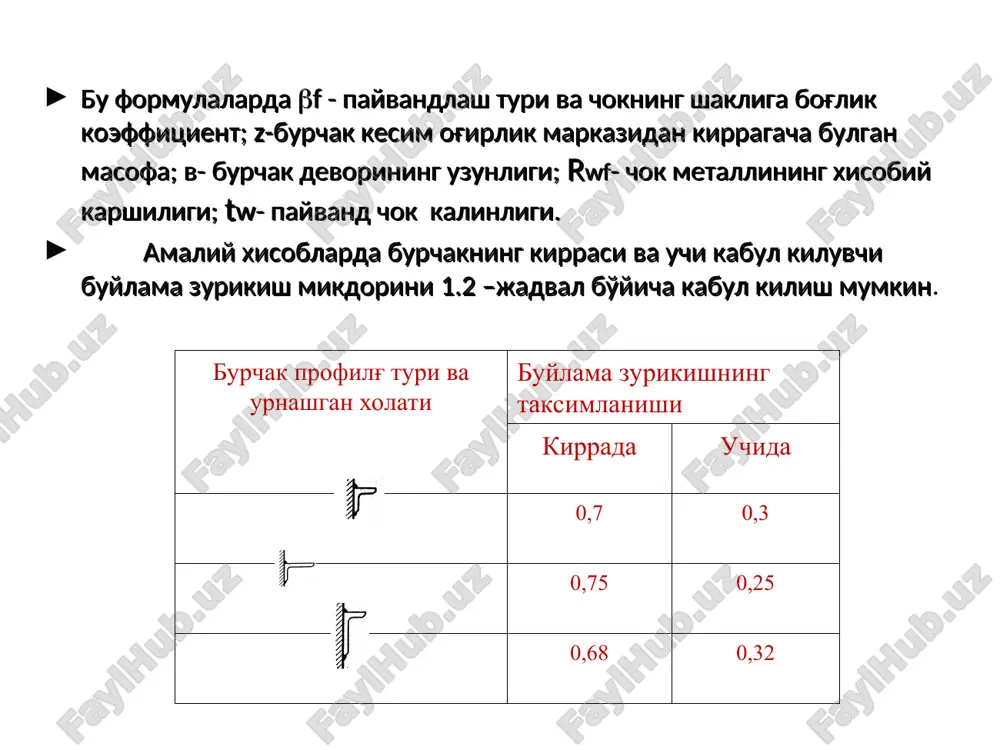

isoblarda burchakning kirrasi va uchi kabul kiluvchi buylama zurikish mikdorini 1.2 –jadval bo'yicha kabul kilish mumkin. burchak profilg' turi va urnashgan xolati buylama zurikishning taksimlanishi kirrada uchida 0,7 0,3 0,75 0,25 0,68 0,32 1.6-rasm. birlashtiruvchi pulat kistirma o'rnatish burchaklarni payvandlashda konstruktiv talablarga amal kilish kerak. burchak devorining kalinligi 6 mm gacha bulsa, 4 mm, 7-16 mm gacha bulsa, ksh=t-2 mm, t>16 mm bulsa, ksh=t-4 mm gacha kabul kilinishi mumkin. ikki burchak yaxlit kesim sifatida ishlashini taominlash uchun ular orasiga pulat taxtacha (kistirma) urnatiladi (1.6-rasm). birlashtiruvchi pulat kistirma taxtachalar oraligi sterjen uzunligiga bog'lik xolda konstruktiv belgilanadi va kuyidagicha kabul kilish tavsiya etiladi: siqilgan sterjenlar uchun l=40r, cho'zilgan sterjenlar uchun l=80r, bunda r- bitta burchakning pulat taxtacha tekisligiga parallel o'kka nisbatan inertsiya radiusi. taxtachalar balandligi burchak o'lchamidan 20-50 mm uzun eni esa 60-80 mm qabul qilinadi. 2. panjarali ustunlarni xisoblash va loyixalash markaziy siqilgan panjarali ustunlar. panjarali ustunlarning tanasi ikki yoki undan …

3 / 20

t kiladi. 2.7-rasm.panjarali ustunlarning ko'ndalang kesimlari. ustunlarning tarmoklari odatda burchak profillar yoki yassi plankalar bilan birlashtiriladi (2.8-rasm ) 2.8-rasm. panjarali ustunlarda panjara turlari. ustunlar egilishi natijasida xosil bulgan kundalang kuchlarni panjaralar kabul kiladi va tarmoklarning buylama ukka nisbatan siljishiga karshilik kursatadi. panjarali ustunlar buylama sikuvchi kuch ostida ishlaydi va kesim tanlashda ustivorlik sharti asos kilib olinadi. markaziy sikilishga ishlaydigan ustunlarning kundalang kesimini tanlash material ukka nisbatan (x-x uki) ustivorlik shartiga asoslanadi. (2.10) xisoblash uchun =0,7-0,9 oralikda kabul kilinadi. talab etilgan yuza bo'yicha sortamentdan mos profilp tanlanadi. kabul kilingan kesimning material ukka nisbatan ustivorligi tekshiriladi: (2.11) bu erda: a-tanlab olingan kesimning brutto yuzasi; x= buylama egilish koeffitsienti- xakikiy egiluvchanlik x=rx/rx orkali aniklanadi [1]. material ukka nisbatan ustivorlik sharti taominlangan bulsa, ustunni erkin uk bo'yicha ustivorligidan tarmoklar oralig'i –v aniklanadi, buning uchun keltirilgan egiluvchanlikdan ej=x foydalaniladi. ustun tarmoklari bir-biriga ikki tekislikda xavonsiz birlashtirilgan bulsa, keltirilgan egiluvchanlik: (2.12) uchburchak panjarali ustunlar uchun: (2.13) …

4 / 20

dalang kuch (kn): qi - (0,2-0,4)ap, bunda ap-panjara sterjeni kesim yuzasi (sm2). panjara elementlari asosan yakka urnatiladigan teng yonli burchaklardan loyixalanadi. nomarkaziy sikilgan ustunlar. nomarkaziy sikilgan ustunlarga buylama kuch va eguvchi moment taosir etadi. bunday kurinishdagi yuklanish sanoat binolari sinchida uchraydi. bino sinchining konstruktiv echimiga karab nomarkaziy sikilgan ustunlar uch turda bulishi mumkin: uzgarmas kesimli (2.10-rasm), balandlik buylab uzgaruvchan yaxlit kesimli (2.11-rasm) va panjarali uzgaruvchan kesimi (2.12-rasm) ustunlar. uzgarmas kesimli ustunlar yuk kutaruvchanligi yukori bulmagan (q=5-10 t) kuprikli kranlar bilan jixozlangan sanoat binolari sinchi tarkibida kullaniladi. uzgaruvchan kesimli ustunlarda kuprikli kran tusini urnashgan tekislikning osti va usti xar xil kesimga ega buladi. ayrim xollarda kran uchun aloxida ustun ajratib urnatiladi va asosiy ustun bilan t=10-12 mm kalinlikdagi pulat listlar yordamida bog'lanadi. aloxida tarmok fakat kran yukiga ishlaydi va markaziy sikilish xolatida buladi. panjarali kesimli nomarkaziy sikilgan ustunlarning amalda kullaniladigan kesim shakllari 2.13-rasmda kursatilgan. 2.10-rasm. uzgarmas kesim- li ustun 2.11-rasm.pog'o- nali …

5 / 20

panjarali nomarkaziy siqilgan ustunlarni hisoblashga doir. ustun tarmoklaridagi xisobiy bo'ylama zo'riqishlar quyidagi formulalardan aniklanadi (2.14-rasm): ichki tarmokda (2.15) tashki tarmokda (2.16) 2.14-rasm. panjarali nomarkaziy siqilgan ustunlarni hisoblashga doir. bu erda n va m – xisobiy bo'ylama kuch va eguvchi moment; u1 va u2 –tarmoq kesimlari og'irlik markazidan ustun kundalang kesimi og'irlik markazigacha bo'lgan masofalar; h0-tarmoqlarning og'irlik markazlari orasidagi masofa. ichki va tashki tarmoqlarda zo'riqish aniklangach, formuladan talab etilgan kesim yuzasi aniqlanadi. tanlangan kesimning ustivorligi ikki tekislik bo'yicha tekshiriladi: rom tekisligida (u-u o'qi bo'yicha) (2.17) romga tik tekislikda (x-x o'qi bo'yicha) (2.18) bu erda: at1- tarmokning kesim yuzasi; 1- buylama egilish koeffitsienti, tarmok egiluvchanligi - t1=lt1/r1 lt1- tarmokdagi panjara tugunlari orasidagi masofa, r1- tarmok kesimining inertsiya radiusi; u=lu/ru – u-u uk bo'yicha egiluvchanlik, lu- ustun tarmog'ining tulik uzunligi, ru- tarmok kesimining u-u uki bo'yicha inertsiya radiusi. ustunning ikkinchi tarmog'i xam xuddi shunday xisoblab tekshiriladi. xar bir tarmokdagi ustivorlik shartlari tekshirilganidan so'ng, …
