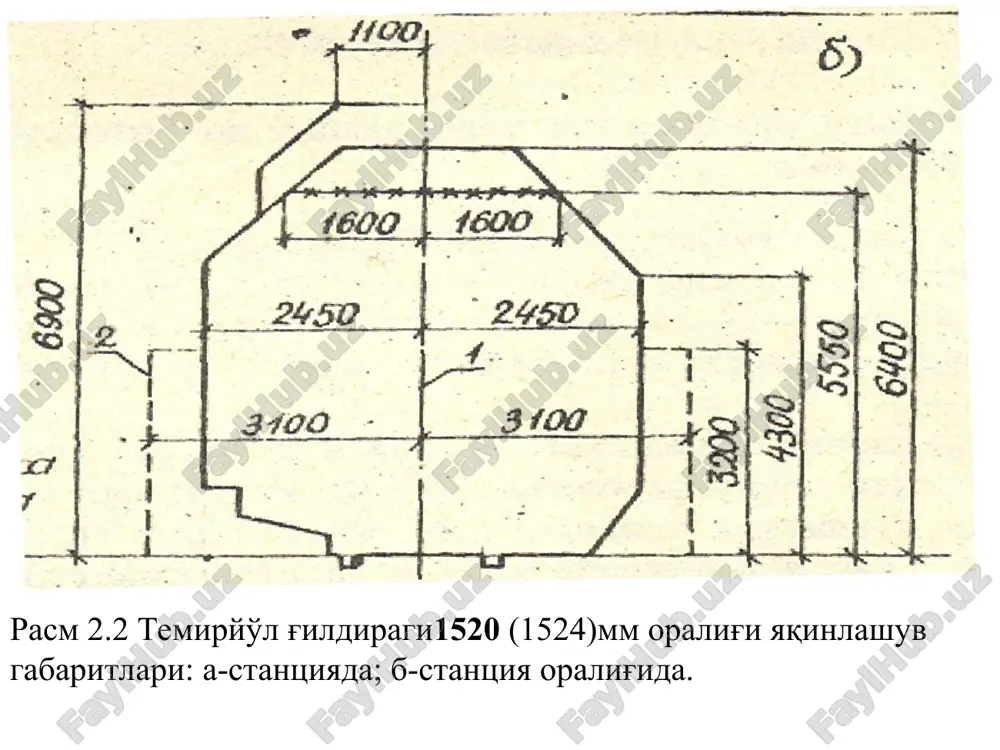

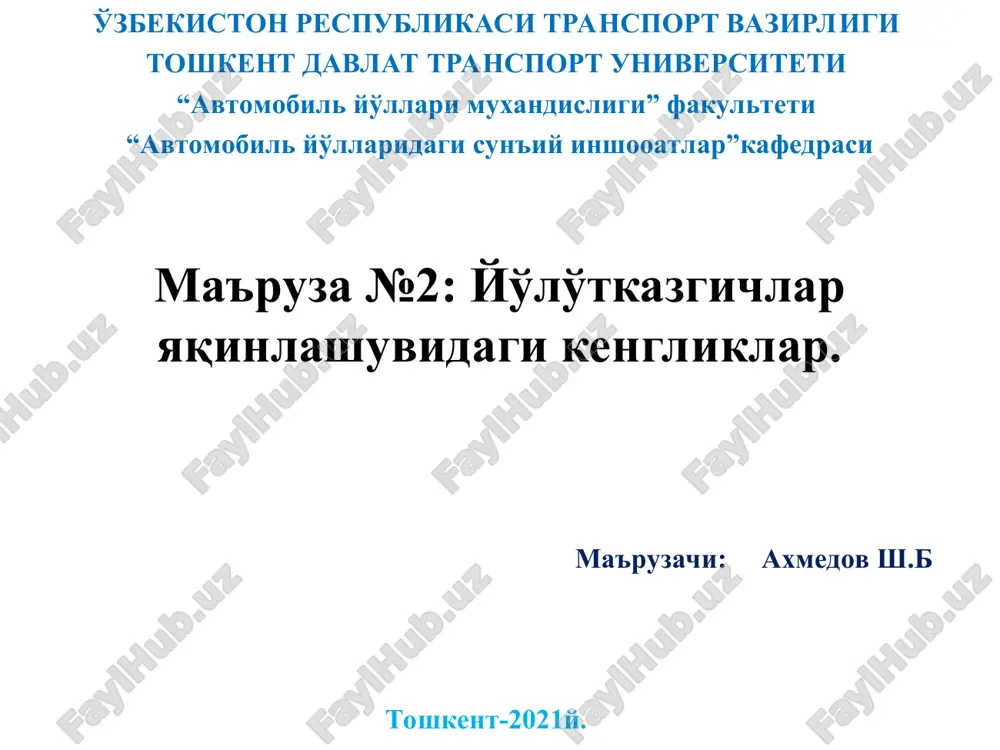

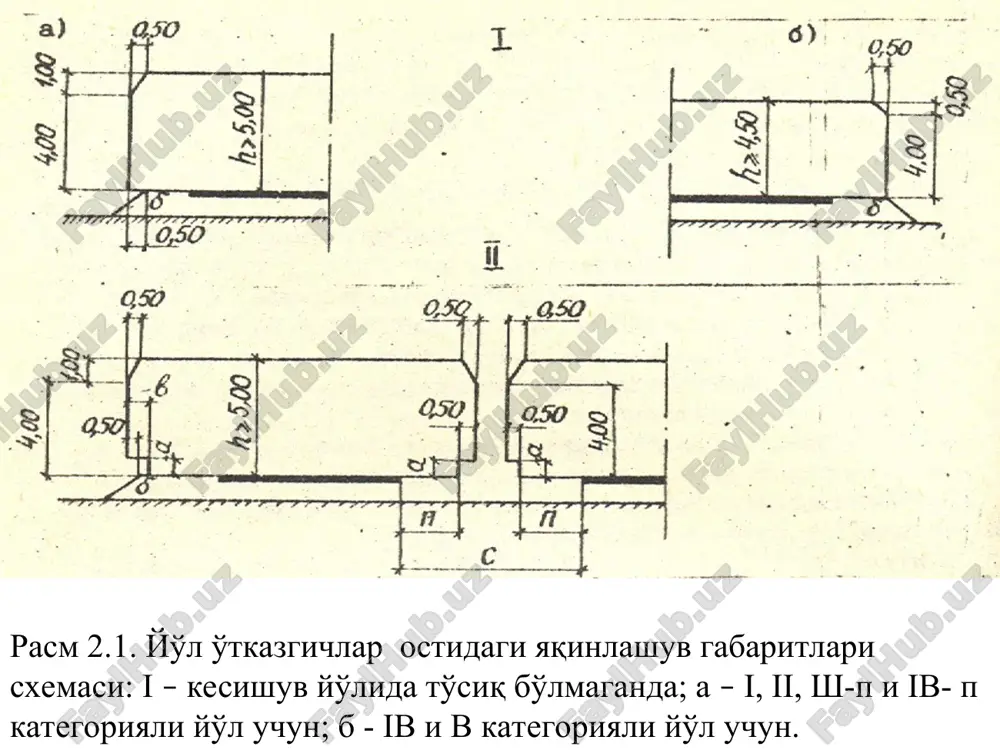

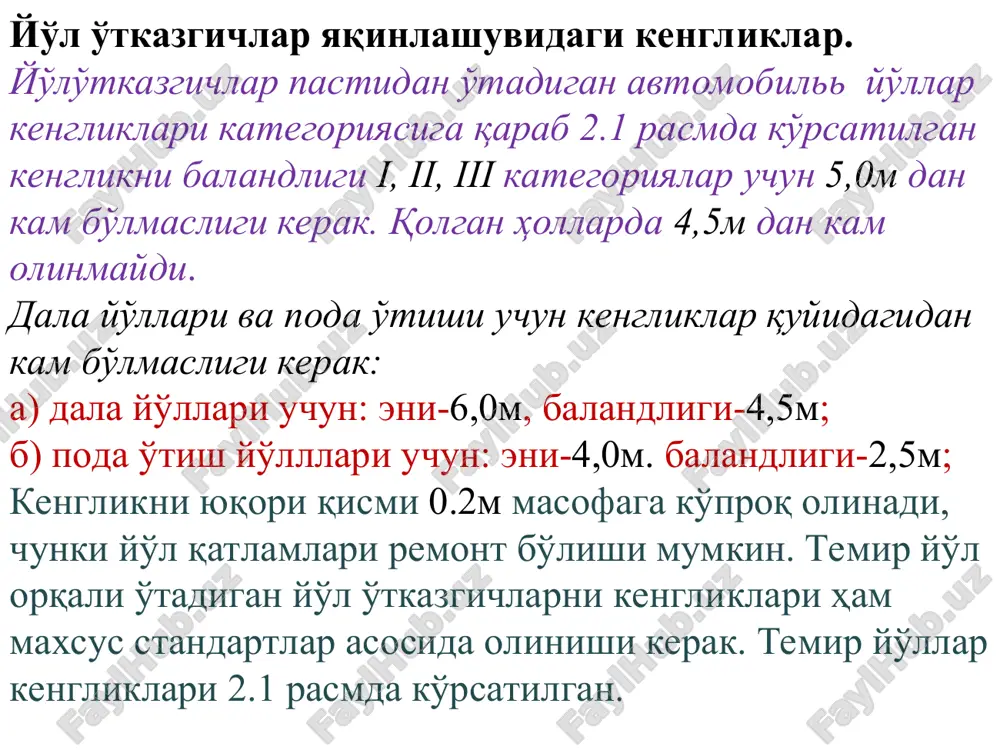

slayd 1 o'zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “avtomobil yo'llari muxandisligi” fakulteti “avtomobil yo'llaridagi sun'iy inshooatlar”kafedrasi ma'ruza №2: yo'lo'tkazgichlar yaqinlashuvidagi kengliklar. ma'ruzachi: axmedov sh.b toshkent-2021y. reja: 1. yo'l o'tkazgichlar yaqinlashuvidagi kengliklar. 2. shahar va avtomobil yo'llari ko'priklari yaqinlashuvidagi kengliklar. 3. harakat qismi qiyaliklari va belgilari. tayanch so'zlar va iboralar: yo'lo'tkazgichlar,kengliklar, harakat qismi,xavfsizlik tasmasi,ajratuvchi tasma, qiyalik, dala yo'llari,kategoriya yo'l o'tkazgichlar yaqinlashuvidagi kengliklar. yo'lo'tkazgichlar pastidan o'tadigan avtomobil yo'llar kengliklari kategoriyasiga qarab 2.1 rasmda ko'rsatilgan kenglikni balandligi i, ii, iii kategoriyalar uchun 5,0m dan kam bo'lmasligi kerak. qolgan hollarda 4,5m dan kam olinmaydi. dala yo'llari va poda o'tishi uchun kengliklar quyidagidan kam bo'lmasligi kerak: a) dala yo'llari uchun: eni-6,0m, balandligi-4,5m; b) poda o'tish yo'lllari uchun: eni-4,0m. balandligi-2,5m; kenglikni yuqori qismi 0.2m masofaga ko'proq olinadi, chunki yo'l qatlamlari remont bo'lishi mumkin. temir yo'l orqali o'tadigan yo'l o'tkazgichlarni kengliklari ham maxsus standartlar asosida olinishi kerak. temir yo'llar kengliklari 2.1 rasmda ko'rsatilgan. rasm 2.1. …

2 / 14

l yo'llaridagi ko'prik kengliklariyo'l texnikkategoriyasiga qarab belgilanadi. piyodalaryo'lagini kengligi piyodalar o'tish jadalligiga qarab olinadi. shaharlarda joylashgan ko'priklarni piyodalar yo'lagini 1,5mdan kam olish kerak emas. rasm 2.3 shahar va avtomobil yo'llari ko'priklari yaqinlashuvidagi kengliklar sxemalari: a – ajratuvchi tasma bo'lmaganda; b – to'siqsiz ajratuvchi tasmali; v - to'siqli ajratuvchi tasmali. g – to'siqsiz ajratuvchi tasma ham kiradigan harakat qismining to'siqlari orasidagi masofa; nb – harakat qismining umumiy uzunligi; b – har qaysi harakat tasmasining eni; n - harakat tasmasining soni; p – xavfsizlik tasmasi(himoya tasmasi); s – ajratuvchi tasma eni, harakat tasmasi qirralariningorasidagi masofa; a – to'siqlar balandligi,shahar va avtomobil yo'llari ko'priklari va yo'lo'tkazgichlarida i...iii kategoriyali yo'llarda to'siqli 75sm va panjarali 60 sm dan kam emas; t – trotuar eni, eng kami 0,75 m. harakat qismi kengligi bo'yicha ko'prik gabariti yo'l yoki ko'cha toifasi harakat tasmasining umumiy soni n harakat qismi kengligi nb, m xavfsizlik tasmasi m gabaritlar ia 6 11,25x2 …

3 / 14

dan kam bo'lmasligi kerak. yo'l harakat xavfsizligi ro'y bermasligi uchun bo'ylama qiyalik 30% dan oshib ketmasligi kerak. rasm 2.4. ko'prik harakat qismining bo'ylama profili: a — yuqori qirg'oqlarda; b — past qirg'oqlarda. nazorat savollari: 1.yo'l o'tkazgichlar yaqinlashuvidagi kengliklar qanday bo'ladi? 2.shahar va avtomobil yo'llari ko'priklari yaqinlashuvidagi kengliklarqanday bo'lai? 3.harakat qismi qiyaliklari va belgilari qanday bo'ladi? asosiy adabiyotlar 1. salamaxin p. m., volya o.v., lukin n.p. va boshqalar. “yo'llardagi sun'iy inshootlar” i-ii qismlar. m. transport. 2007y. (rus tilida). 2. a.a. ishanxodjaev, sh.sh. shojalilov, t.yu. radjabov “ko'prik, transport tonnellari va sun'iy inshootlarni qurish”. toshkent, “davr nashriyoti”, 2012. 3. salixanov s.s. “transport inshoatlarini loyihalash va qurish” toshkent, 2018y. darslik. “komplex print” nashriyoti. 4.a.r. qodirova, s.i. xolmuxamedov, sh.sh. shojalilov, t.yu. radjabov. “avtomobil yo'llarida sun'iy inshootlar va aerodromlarda qidiruv va loyiha”. toshkent, “davr nashriyoti”, 2013 internet saytlari 1. www.ziyonet.uz; 2. http://www.most-spb.ru. 3. http://most.irk.ru./ 4. google http: // www. google. com/. 5. www.search.re.uz - o'zbekistonning axborotlarni …

4 / 14

yo'lo'tkazgichlar yaqinlashuvidagi kengliklar - Page 4

5 / 14

yo'lo'tkazgichlar yaqinlashuvidagi kengliklar - Page 5
