1 / 54

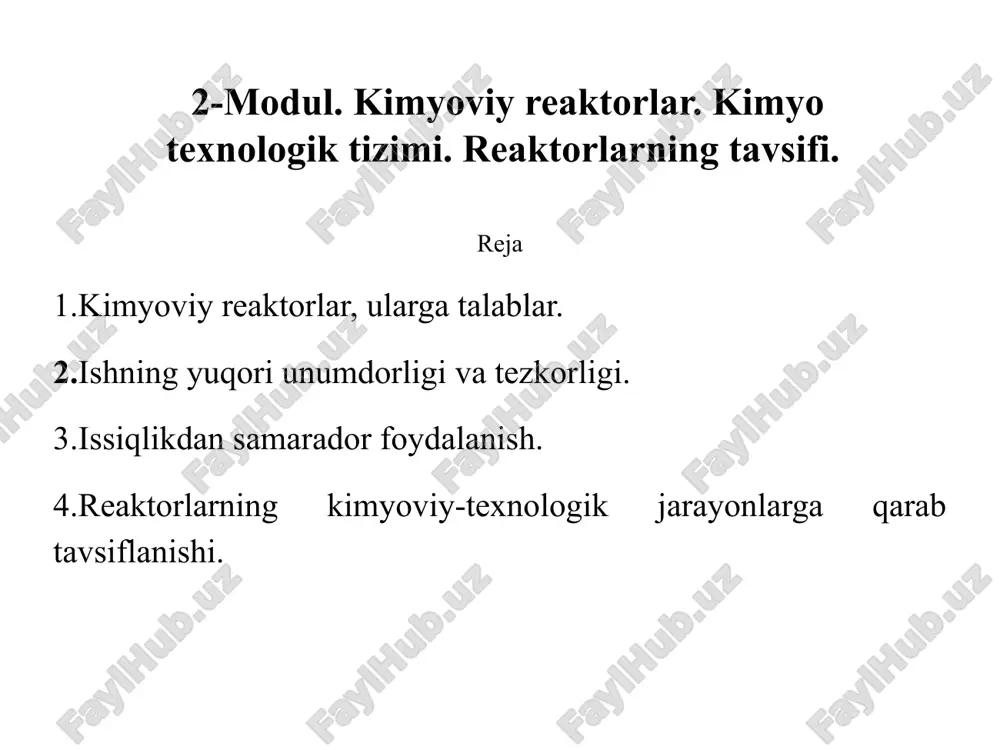

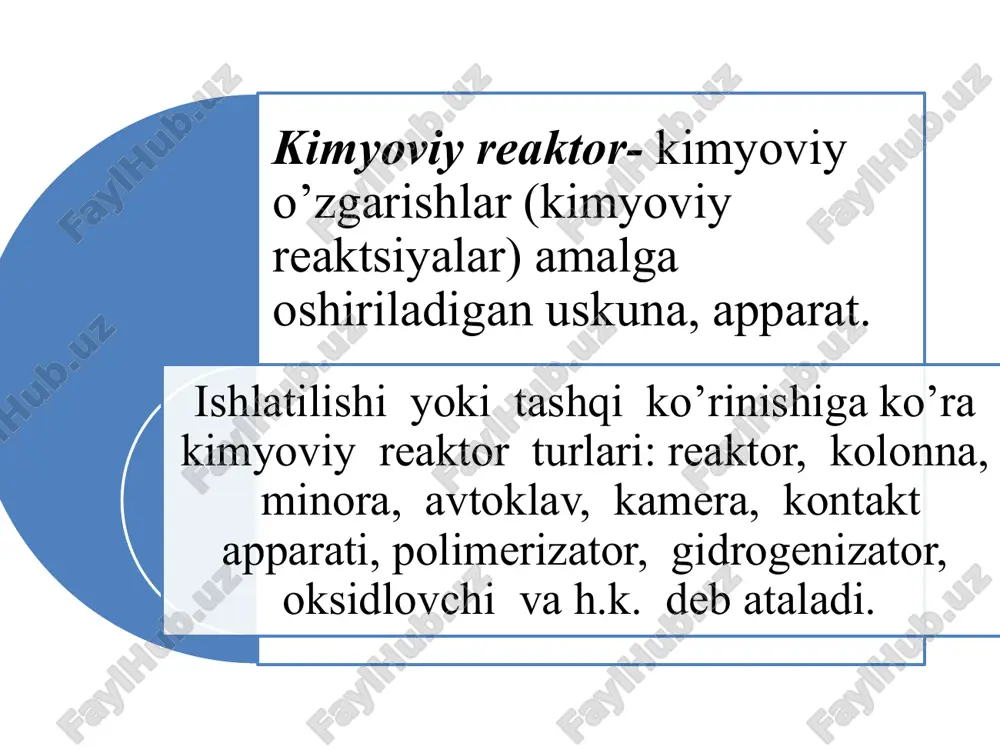

prezentatsiya powerpoint 2-modul. kimyoviy reaktorlar. kimyo texnologik tizimi. reaktorlarning tavsifi. reja 1.kimyoviy reaktorlar, ularga talablar. 2.ishning yuqori unumdorligi va tezkorligi. 3.issiqlikdan samarador foydalanish. 4.reaktorlarning kimyoviy-texnologik jarayonlarga qarab tavsiflanishi. kimyoviy reaktor- kimyoviy o’zgarishlar (kimyoviy reaktsiyalar) amalga oshiriladigan uskuna, apparat. ishlatilishi yoki tashqi ko’rinishiga ko’ra kimyoviy reaktor turlari: reaktor, kolonna, minora, avtoklav, kamera, kontakt apparati, polimerizator, gidrogenizator, oksidlovchi va h.k. deb ataladi. reaktor 1 - hajmiy. reagentlar (ko’pincha suyuklik, suspenziya) ish tsiklidan oldin solinadi. aralashtirgich reagentlarni aralashtirib turadi. temperatura rejimi issiqlik almashnish hisobiga ushlab turiladi. reaktsiyasidan so`ng mahsulot olinadi, reaktor tozalanadi va tsikl qaytariladi. jarayon davriy hisoblanadi. reaktor 2 -hajmiy, oqimli. reagentlar (ko’pincha gaz, suyuqlik, suspenziya) uzluksiz reaktordan o’tib turadi. gaz suyuqlik orqali barbotajda sochib beriladi. reaktor 3-kolonnali. sanoatda kolonnali, reaktorlari uchun xarakterli bo’lgan balandlikning diametriga nisbati 4—6 atrofidadir (xajmiy reaktorlarda, bu nisbat 1 atrofida bo’ladi). gaz bilan suyuqlikning ta’siri reaktor 2- dagi kabidir. nif qurilmasi. 1-reaktsion stakan; 2-ammiak barbotyori; 3-nitrat kislota …

2 / 54

tushiriladi (qum soatiga o’xshash). reaktor 8 da gaz pastdan beriladi, gaz oqimi tezligi yuqoriligi hisobiga qattiq zarrachalar muallaq holatda bo’ladi. bu suyultirilgan yoki «qaynovchi» qavat bo’lib, suyuqikning ba’zi xossalarini o’zida namoyon qiladi. apparat orqali qattiq materialning uzluksiz oqimini amalga oshirish mumkin. reaktor 5, 9 lar ham jarayonni qattiq katalizatorlarda olib borishga mo’ljallangan. reaktor 9 - quvursimon. ko’rinishi bo’yicha g’ilofsimon issiqlik almashinish qurilmasini eslatadi. 1-reaktsiya borayotgan quvur orqali gazsimon yoki suyuq reagentlar o’tadi. quvurlarga odatda katalizator solinadi. temperatura rejimi quvurlararo maydondagi issiqlik almashinish sirkulyatsiyasi hisobiga ushlab turiladi. quvursimon reaktor 10 ko’pincha yuqori haroratli gomogen reaktsiyalarni o’tkazishda qo’llaniladi (shu jumladan, yopishqoq suyuqliklardan foydalanishda og’ir uglevodorodlar pirolizida). reaktorlarni ko’pincha pechlar deb yuritadilar. quvursimon reaktor 10 ko’pincha yuqori haroratli gomogen reaktsiyalarni o’tkazishda qo’llaniladi (shu jumladan, yopishqoq suyuqliklardan foydalanishda og’ir uglevodorodlar pirolizida). reaktorlarni ko’pincha pechlar deb yuritadilar. reaktor 11-reaktsiyaga kirishuvchi aralashmalarni orasida sovitish (isitish)ga mo’ljallangan ko’p qavatli reaktor (bir necha qavatli, masalan katalizator uchun). rasmda …

3 / 54

aktorga bir necha qavat katalizator solingan. bu reaktsion zona 1 bo’lib, barcha reaktorlarda mavjud. reaktsion aralashma xom-ashyosi yuqoridagi shtutser orqali solinadi. reaktsion zona orqali gazning bir xil o’tishini ta’minlash uchun oqimlini tarqatgich o’rnatilgan. 2.2-rasm. reaktorning strukturaviy elementlari: 1 - reaktsion zona; 2 - reaktsion aralashmaning kirish shututseri; 3 - aralashtirgich; 4 - issiqlik almashinish quvuri; 5 –tayyor mahsulot chiqish shututseri; sg – sovuk gaz; it - issiklik almashinish ; x va tm - tegishlicha xom- ashyo va tayyor mahsulotlar . kirish, chiqish, aralashtirish, ajratish, oqimlarni bo’lish moslamalarida va issiqlik almashinishlarda fizik jarayonlar amalga oshadi. asosan kimyoviy jarayonlar boradigan zonalar olinadi. reaktsion zonada boradigan jarayon ko’pincha alohida jarayonlardan tashkil topadi, bular 2.3-rasmda ikki - katalitik va gaz-suyuklik jarayonlari uchun ko’rsatilgan 2.3 a-rasmda qimirlama qavatli katalizator va unda boruvchi jarayonlar ko’rsatilgan bo’lib, bu umumiy jarayonning tarkibiy qismidir. reagentlar umumiy oqimi (1) konvektiv bo’lib, katalizator donalari orasidan o’tadi. oqimli reagentlar donalar (2) yuzasiga …

4 / 54

kontsentratsiya gradientini, ikkinchi holat suyuklikning reaktsion zona bo’ylab tsirkulyatsion konvektiv harakatini eslatadi. reaktsion zonada o'tuvchi jarayon murakkab, agar reaktorlar sxemasi va konstruktsiyalari ko'pligini hisobga olsak, ularda kechadigan jarayonlarning qanchalik murakkabligini ko'z oldimizga keltirishimiz mumkin. murakkablikni soddalashtirish, xodisalar yortish konuniyatlari tizimini tuzish va bular orasidagi bog'liqlikni hal qilish, boshqacha qilib aytganda kimyoviy jarayon va reaktorlarning nazariyasini yaratish zarurati kelib chiqadi. murakkab jarayonlarda ajratilgan tarkiblar (dekompozitsiya) invariantlik shartiga moslashishi zarur, bunda masshtabga nisbatan olingan tenglamalar matematik modeli parametrlari va chegara sharoitlari ta'siri hisobga olinadi. model tuzishda ierarxik yo'ldan foydalanilganda invariantlik talabi kondiriladi. buning uchun jarayon dekompozitsiyasi nafakat tarkiblar bo'yicha, balki masshtab bo'yicha ham o'tkaziladi. reaktorlardagi jarayonlar matematik modellarning o'ziga xosligi, ularning ierarxik tuzilishidir. bu 2.6-rasmdan ko'rinadi. elementar bosqichlardan iborat kimyoviy reaktsiya molekulyar masshtabda o'tadi. uningxossalari (masalan, tezlik) reaktor masshtabiga bog'lik bo'lmaydi, ya'ni reaktsiya tezligi sharoitlar qanday yaratilganligiga bog'liq bo'lmagan holda fakat o'tish sharoitiga mos ravishda o'taveradi. tadqiqotlarning bu darajadagi natijasi kinetik model …

5 / 54

'lib (kontsentratsiya va temperatura), sharoitlar qanday qilib yaratilganiga bog'liq bo'lmaydi. kimyoviy jarayon modeli keyingi masshtabli darajada - reaktsion zonaga tarkibning biri sifatida kiradi. boshka tarkiblar - ko'chish hodisalari shunday masshtabda olinadi. reaktor masshtabida tarkib sifatida reaktsion zona, o'rin olish uzellari, issiqlik almashinish va x.k. kiritiladi. shunday qilib, reaktordagi jarayon modeli matematik modellarning turli masshtabi tizimi bilan belgilanadi. jarayonning reaktordagi matematik modeli ierarxik strukturasi quyidagilarni amalga oshirishga imkon beradi: - turli masshtabdagi asosiy jarayonlarni mukammal tekshirib, jarayon xossalarini to'la ifodalash; - murakkab jarayonlarni qismlar bo'yicha o'rganib, ularning har biri uchun alohida, pretsizion usullarni qo'llagan holda, natijalar aniqligi va ishonchliligiga erishiladi; - alohida kismlar orasidagi boglanishlarni aniklash va reaktor ishlashida ular rolini topish; -jarayonni yuqori darajada o'rganishga yordam beradi, chunki jarayon kuyi darajada o'rganish orqali yuqoriroq darajada axborot olish; - masshtabli o'tish masalalarini hal etish.kimyoviy reaktorda jarayonni o'rganishning yukorida aytilgan matematik modellash usuliga to'xtalamiz. 2 .7 9 - rasm . kattiq fazali …
