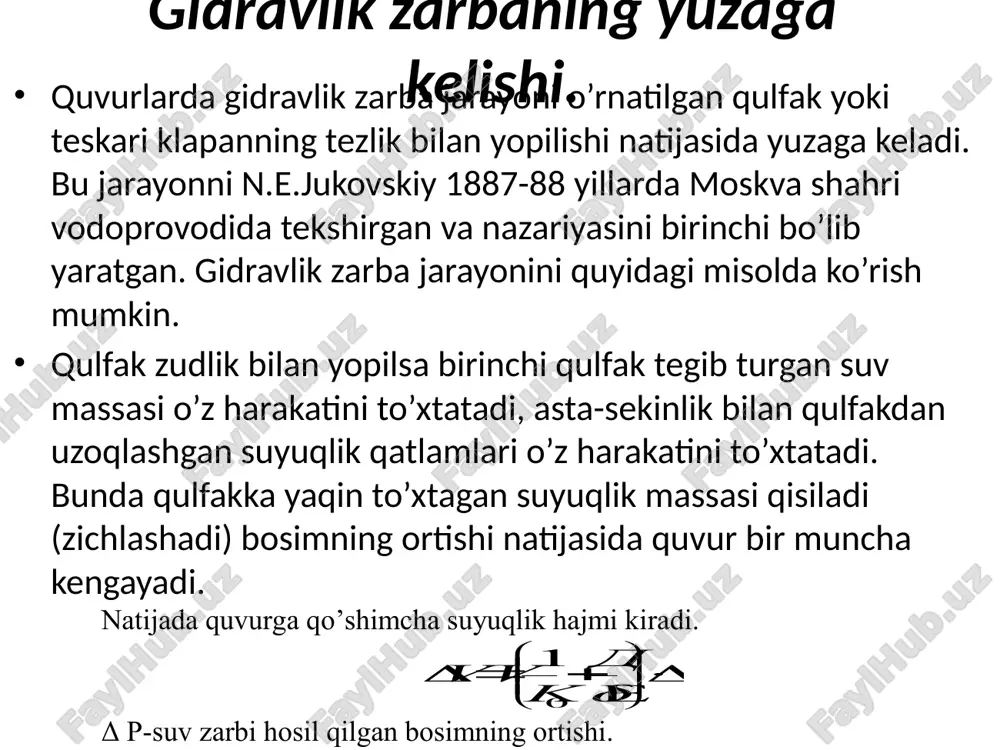

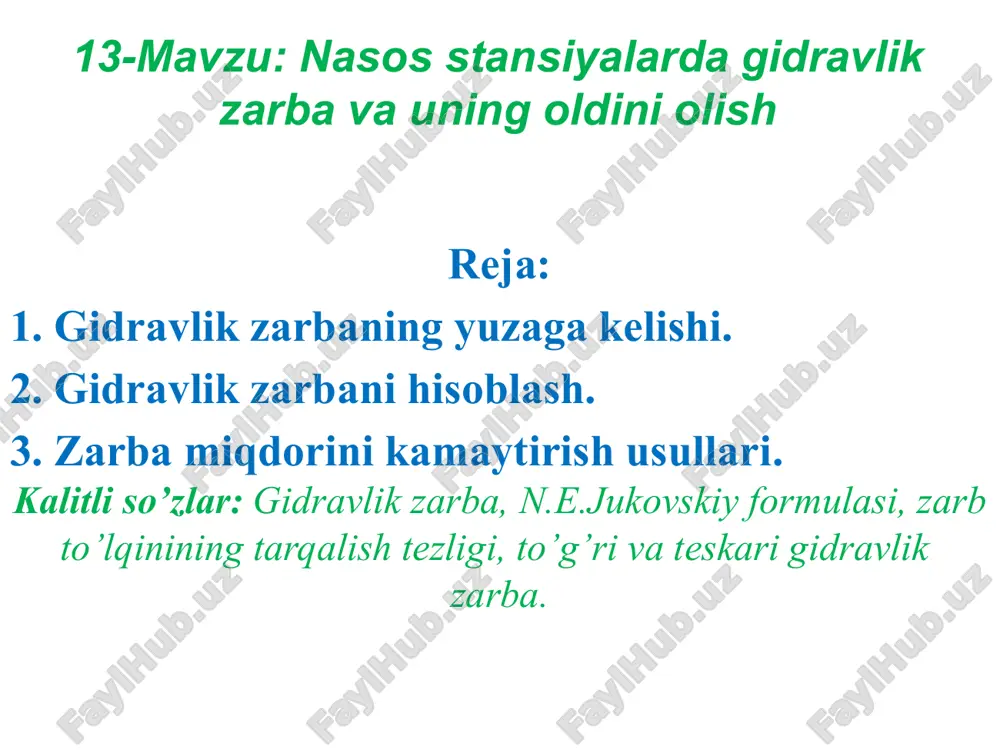

8-ma’ruza. nasos stansiyalarda gidravlik zarba va uning oldini olish 13-mavzu: nasos stansiyalarda gidravlik zarba va uning oldini olish reja: 1. gidravlik zarbaning yuzaga kelishi. 2. gidravlik zarbani hisoblash. 3. zarba miqdorini kamaytirish usullari. kalitli so’zlar: gidravlik zarba, n.e.jukovskiy formulasi, zarb to’lqinining tarqalish tezligi, to’g’ri va teskari gidravlik zarba. gidravlik zarbaning yuzaga kelishi. quvurlarda gidravlik zarba jarayoni o’rnatilgan qulfak yoki teskari klapanning tezlik bilan yopilishi natijasida yuzaga keladi. bu jarayonni n.e.jukovskiy 1887-88 yillarda moskva shahri vodoprovodida tekshirgan va nazariyasini birinchi bo’lib yaratgan. gidravlik zarba jarayonini quyidagi misolda ko’rish mumkin. qulfak zudlik bilan yopilsa birinchi qulfak tegib turgan suv massasi o’z harakatini to’xtatadi, asta-sekinlik bilan qulfakdan uzoqlashgan suyuqlik qatlamlari o’z harakatini to’xtatadi. bunda qulfakka yaqin to’xtagan suyuqlik massasi qisiladi (zichlashadi) bosimning ortishi natijasida quvur bir muncha kengayadi. ba’zi hollarda teskari klapan yopilganda, uning oldida oqim uzilishi hosil bo‘lib, suv o‘z inersiyasiga ko‘ra qo‘yi byef tomon bir muddat harakatlanadi, to‘xtaydi va orqa tomonga …

2 / 18

uzun bosim quvurlarida teskari klapan oldiga o‘rnatiladigan elastik demfper (so‘ndiruvchi) konstruksiyasini (o‘z.res. patenti № ) taklif qilishgan (rasm 4 ). ushbu elastik demfperning boshqalardan afzalligi shundan iboratki, uning konstruksiyasi nafaqat to‘g‘ri gidravlik zarbani, shuningdek teskari gidravlik zarbani ham so‘ndirish imkonini beradi. nasosning to‘xtash jarayonida turbina rejimi yuzaga kelishi bilan bosim quvuridagi 1 teskari klapan 2 yopiladi va prujinali zarbani so‘ndirish moslamasi 3 dagi teskari klapan 4 ochilishi natijasida to‘g‘ri gidravlik zarbaning kuchi so‘ndiriladi. suv oqimining teskari klapanga urilib orqaga qaytishi natijasida yuzaga keladigan teskari gidravlik zarba va vakuum prujinali zarbani so‘ndirish moslamasidagi bosim tufayli undagi suv oqimi vakuum yo‘qotish quvurchasi 5 orqali bosim quvuriga beriladi va vakuum yo‘qotiladi. nasosni to’xtatish jarayoni quyidagi bosqichlardan iborat: 1 – suv chiqarish inshootidagi qulfakning yoki vakuum yo’qotish klapanining ishga tushishi paytida naporning oshishi. 2 – dvigatelga znergiya berishning to’htatilishi (tormozlangan nasos rejimi) . bu paytda nasos vali aylanishlari soni kamayadi, suv oqimi tezligi nulga …

3 / 18

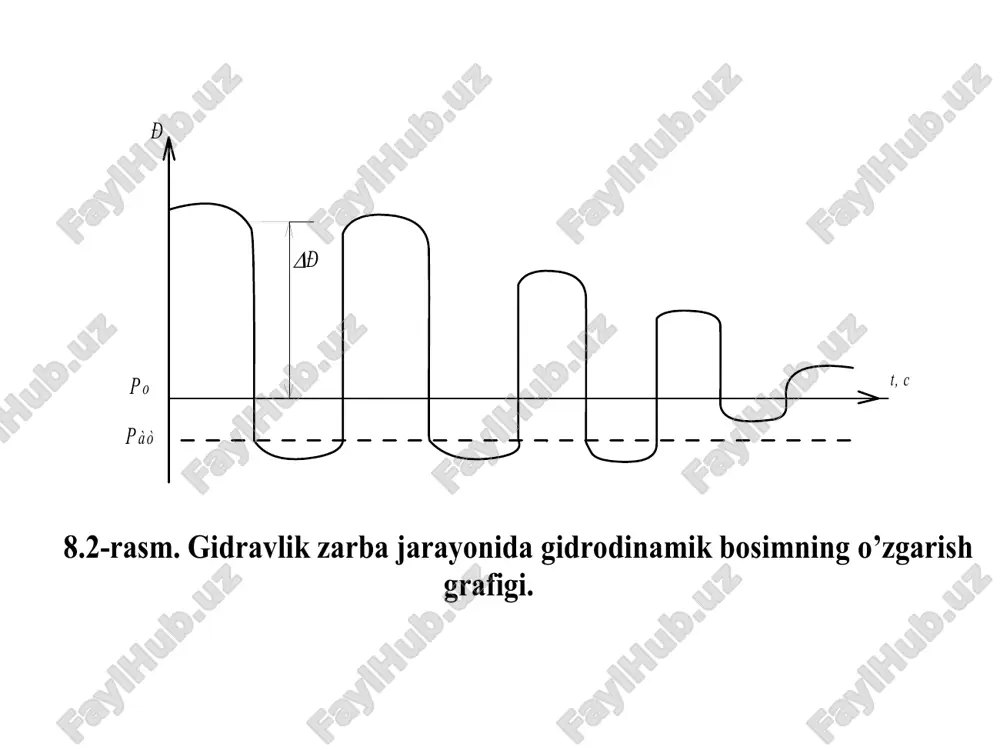

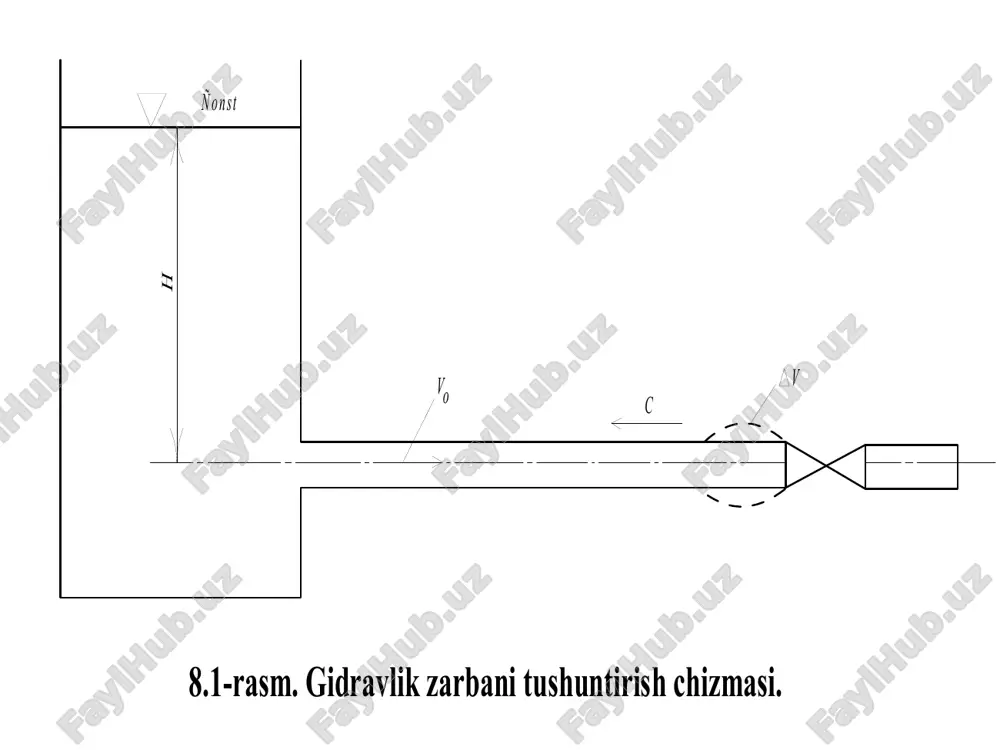

aydi. 3.3-rasm nasos stansiyasining yassi zatvori image1.emf image2.emf image3.emf image4.emf image5.emf image6.jpeg image7.emf image8.emf image9.jpeg image10.emf image11.emf image12.emf image13.emf image14.emf image15.jpeg image16.png image17.emf natijada quvurga qo’shimcha suyuqlik hajmi kiradi.             d k vv 0 1 δ r-suv zarbi hosil qilgan bosimning ortishi. 8.1-rasm. gidravlik zarbani tushuntirish chizmasi. ñonst v o c v 8.2-rasm. gidravlik zarba jarayonida gidrodinamik bosimning o’zgarish grafigi. t, c po pàò ð ð  bosimning ortishi 1-fazada eng yuqori bo’ladi. bosimning ortishini hisoblash uchun qulfak yopilgan paytda oqim uchun harakatdagi kuchlar tenglamasini tuzamiz: 1) harakatdagi kuchning o’zgarishi 2 2 22 v lmv t   l- quvur uzunligi; ρ-suyuqlik zichligi; ω-quvur ko’ndalang kesim yuzasi; v- quvurdagi suyuqlik oqimi tezligi. ishqalanish kuchini hisobga olmasak zarba jarayonida oqim kinetik energiyasi suyuqlik va quvur deformatsiyasining potentsial energiyasiga aylanadi: rdve i   0 v- quvurdagi suyuqlik hajmi dp k …

4 / 18

an hosil bo’lsa, bunday gz ga musbat gz deyiladi.      agar gz jarayoni bosimning kamayishi bilan hosil bo’lsa bunday gz ga «salbiy gz» deyiladi. gidravlik zarba jarayonini oldini olishga k o’pgina tadbirlar kiradi. ularga: 1. har xil konstruktsiyali havoli gidravlik qalpoqlar o’rnatish. 2. bosim quvuriga (1 ÷ 3 ) % miqdorida havo yuborish. 3. teskari klapanlar konstruktsiyalaridan foydalanish. 4. sifonlar o’rnatish. bosimli quvurda suv tezligining tez o‘zgarishi natijasida bosim oshishi va kamayish hodisasi gidravlik zarba deyiladi. agar quvurda qulfak (zatvor, zadvijka) tezda yopilsa, uning oldida bosim oshadi, orqasida bosim kamayadi. qulfak tezlik bilan ochilsa, uning oldida bosim kamayib, orqa tomonida bosim oshadi. tezlik o‘zgarishi hisobiga suvning energiyasi o‘zgaradi va bu bosimning keskin o‘zgarishiga olib keladi. ns larning uzun bosim quvurlarida nasos t o‘xtab qolganda suvning quvur bo‘ylab orqaga oqishining oldini olish uchun teskari klapan o‘rnatiladi. teskari klapan nasos to‘xtaganda tezlik bilan yopiladi va suv yo‘lini to‘sadi, …

5 / 18

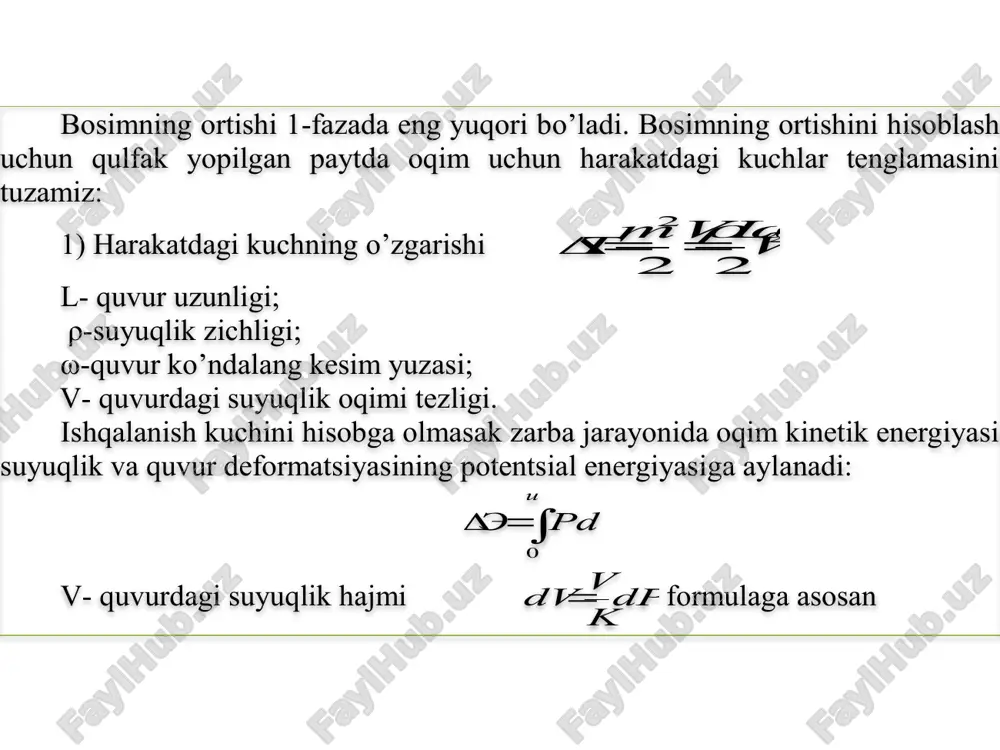

arbani quyidagi formulad an hisoblash mumkun. 03gahhg , bunda h g - geometruk suv ko’tarish balandligi, m. zarb to’lqining tarqalish tezligini ta’siri bolmaydigan normal monometrik qismi uzunligini quyidagi formuladan hisoblash mumkin. xavfsizadl , bunda  - hisobiy napordagi oqim tezligi, m/sek;  - quvurning ishqalanish qarshilik koeffisienti. zarba miqdorini kamaytirish usullari ns larda gidravlik zarbaning kuchini kamaytirish uchun turli usullardan foydalanishadi. ularning orasida eng samarali usullardan biri suv yo‘lini yopuvchi moslamalar (qulfak, yo‘naltiruvchi apparat, yassi zatvor va bosh.) ishini gidravlik zarba qiymatini kamaytiris hga dastur asosida moslashdir. bu usul gidravlik zarba dasturli yopilishi deb ataladi va uning mohiyati shundan iboratki, gidravlik zarba o‘zining tabiatiga ko‘ra suv tezligi keskin o‘zgargandagina yuzaga keladi, agar suv tezligi asta – sekin ma’lum bir qoida asosida o‘zgartirilsa bu hodisa yuz bermaydi. ges larda suv yo‘lini yopuvchi moslamalarning yopilish vaqtini t yop. agregatning aylanish chastotasini hisobga olgan holda aniqlashadi. 3.4-rasm. gidravlik zarbani so‘ndiruvchi elastik demfper sxemasi. …
