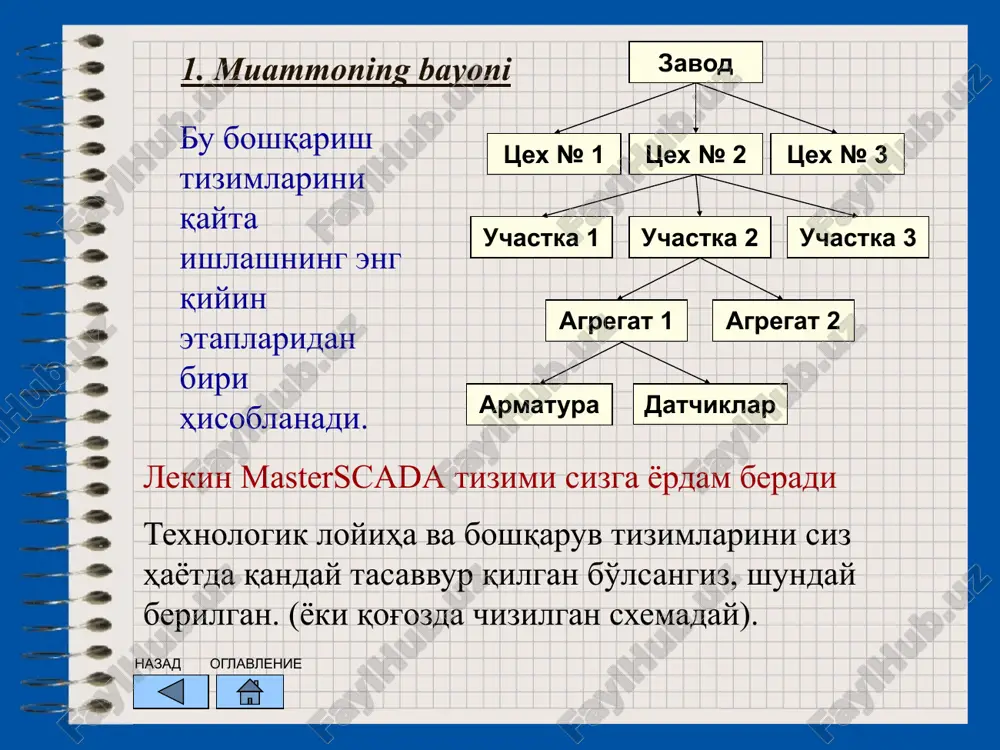

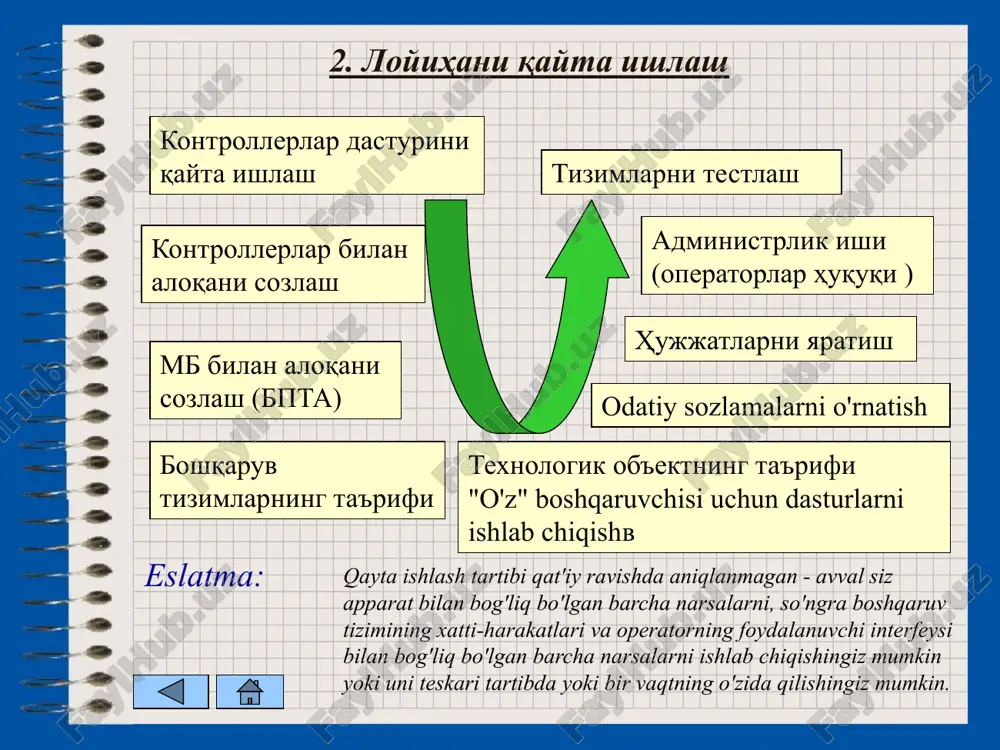

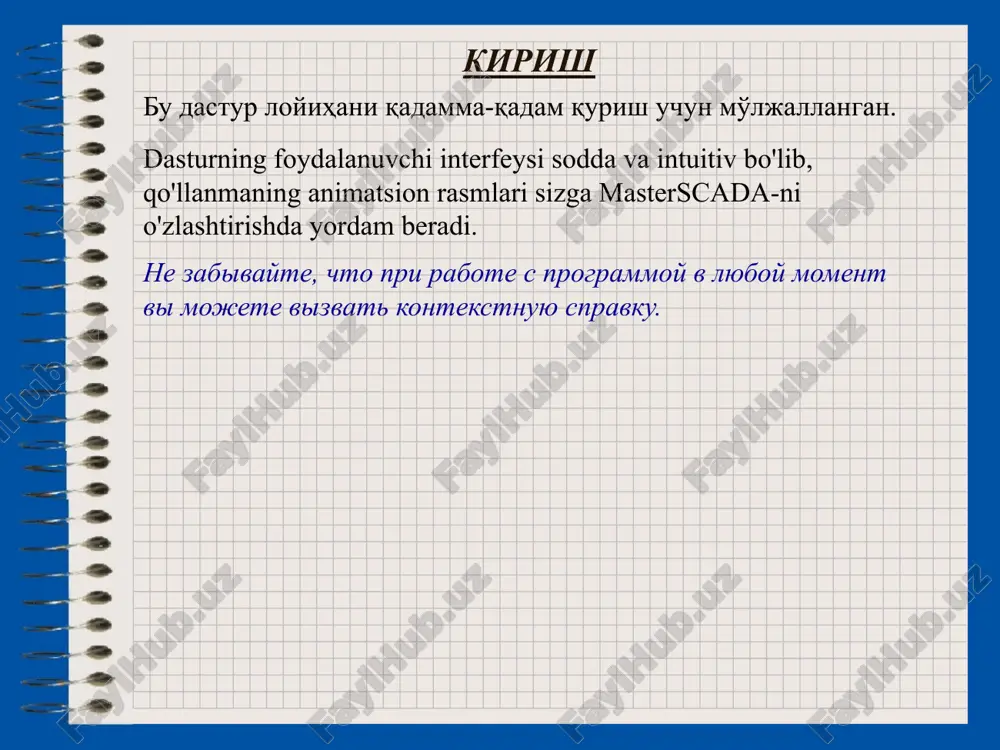

vvedenie masterscada loyihalarni qayta ishlash uchun kirish kirish bu dastur loyihani qadamma-qadam qurish uchun mo'ljallangan. dasturning foydalanuvchi interfeysi sodda va intuitiv bo'lib, qo'llanmaning animatsion rasmlari sizga masterscada-ni o'zlashtirishda yordam beradi. ne zabivayte, chto pri rabote s programmoy v lyuboy moment vi mojete vizvat kontekstnuyu spravku. 1. muammoning bayoni lekin masterscada tizimi sizga yordam beradi texnologik loyiha va boshqaruv tizimlarini siz hayotda qanday tasavvur qilgan bo'lsangiz, shunday berilgan. (yoki qog'ozda chizilgan sxemaday). bu boshqarish tizimlarini qayta ishlashning eng qiyin etaplaridan biri hisoblanadi. nazad oglavlenie zavod tsex № 1 tsex № 2 tsex № 3 uchastka 1 uchastka 2 uchastka 3 agregat 1 agregat 2 armatura datchiklar 2. loyihani qayta ishlash kontrollerlar dasturini qayta ishlash kontrollerlar bilan aloqani sozlash mb bilan aloqani sozlash (bpta) odatiy sozlamalarni o'rnatish administrlik ishi (operatorlar huquqi ) hujjatlarni yaratish texnologik ob'ektning ta'rifi "o'z" boshqaruvchisi uchun dasturlarni ishlab chiqishv tizimlarni testlash qayta ishlash tartibi qat'iy ravishda aniqlanmagan - …

2 / 81

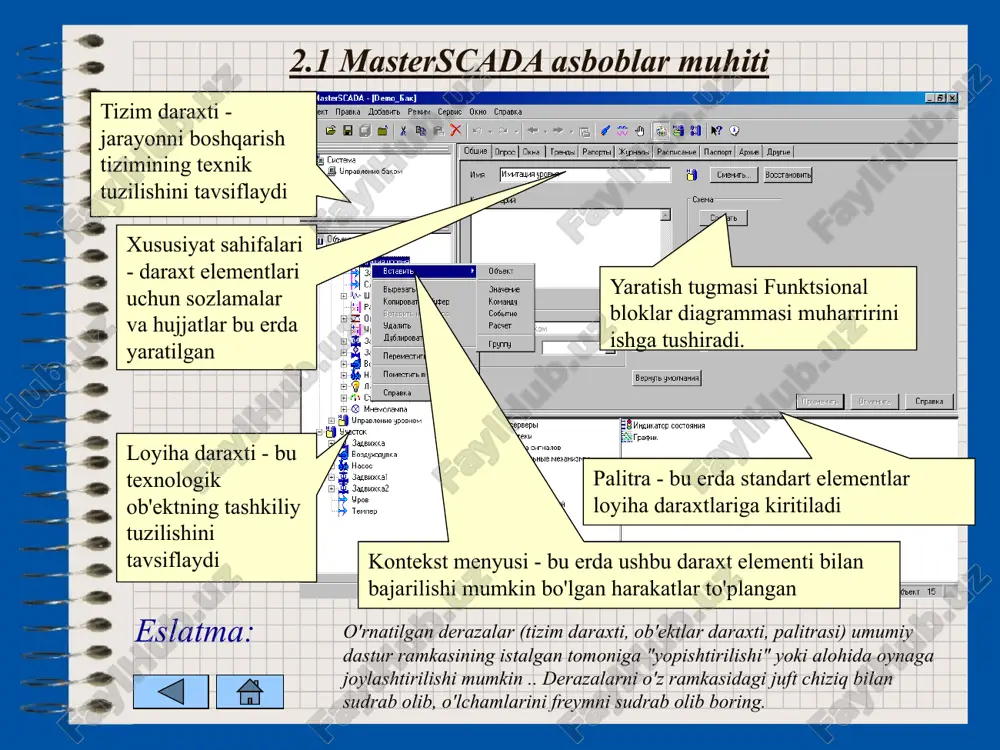

xti, palitrasi) umumiy dastur ramkasining istalgan tomoniga "yopishtirilishi" yoki alohida oynaga joylashtirilishi mumkin .. derazalarni o'z ramkasidagi juft chiziq bilan sudrab olib, o'lchamlarini freymni sudrab olib boring. eslatma: yaratish tugmasi funktsional bloklar diagrammasi muharririni ishga tushiradi. 2.2 nazoratchi dasturlarini ishlab chiqish masterscada sizga operator stantsiyalarida ishlaydigan ma'lumotlarni qayta ishlash sxemalari singari boshqaruvchi dasturlarini ishlab chiqishga imkon beradi. bundan tashqari, rivojlanish vositalari nuqtai nazaridan ular bir xil. sxema qaerda bajarilgan bo'lsa - tekshirgichda yoki kompyuterda siz uni yaratgandan keyin qaror qabul qilishingiz mumkin (quyida batafsil ma'lumot). ammo, agar sizda boshqa dasturlash tizimiga ega bo'lgan tekshirgich bo'lsa, bu ham yaxshi. eng asosiysi, buning uchun scada tizimlari bilan aloqa o'rnatish uchun maxsus dastur - opc server mavjud. ammo bunday server hali mavjud bo'lmasa ham, bu ham muhim emas - biz uni siz uchun yaratamiz yoki sizga o'zingiz yaratishingiz mumkin bo'lgan universal opc serverini taklif qilamiz. 2.3 so'rovnomalar ro'yxatini yaratish masterscada har qanday ishlab …

3 / 81

pc server konfiguratsiyalari tekshirgichlardan, o'zgaruvchan guruhlardan va o'zgaruvchilardan iborat. quyida tizim daraxtini qanday yaratish haqida hikoya qilinadi. boshqarish tizimining tavsifi tizim daraxtida tuzilgan. tizim daraxti siz foydalanmoqchi bo'lgan shuncha kompyuterni tizimga kiritishingiz kerak 2.4.1. kompyuterni joylashtirish kompyuterni joylashtirgandan so'ng, uning nomini va zaxiradan foydalanish belgisini qo'ying. ushbu nomning tarmoqdagi kompyuterlarning nomlari bilan mos tushishi shart emas, shuning uchun siz loyihani qayta sozlamasdan bitta tarmoqdan boshqasiga o'tkazishingiz mumkin. ijro etish rejimining birinchi boshlanishida siz tizimdagi kompyuter nomini tanlashingiz kerak, uning konfiguratsiyasi ushbu jismoniy kompyuterda bajarilishi kerak, shuningdek, zaxiradan foydalanganda asosiy yoki zaxira sifatida ishlaydi. tizimni o'ng tugmasini bosing eslatma: qo'shish-ni tanlang kompyuter tugmachasini bosing kompyuteringizga noyob nom bering 2.4.2. masterplc bilan ishlaydigan tekshirgichni kiritish v kontekstnom menyu kontrollera vibiraem punkt vstavit modul vvoda/vivoda, esli u vibrannogo vami kontrollera sushestvuyut vstroennie moduli. esli net vstroennix moduley, to vibiraem protokol dlya porta masterscada har bir modulda qancha i / o borligini biladi. ular …

4 / 81

tkontrollerning barcha o'zgaruvchilari kerak bo'lsa, kontroller nomi uchun katakchani belgilang. agar sizga opc serverida tuzilgan barcha o'zgaruvchilar kerak bo'lsa, "hammasini joylashtirish" kontekst menyusi buyrug'idan foydalanish osonroq. eslatma: qo‘yish, shuningdek, kontekst menyusi yordamida amalga oshiriladi ... ... shundan so'ng opc serverida sozlangan tekshirgichlar va o'zgaruvchilar ro'yxati bilan dialog oynasi ochiladi. loyihada foydalanadigan o'zgaruvchilar yoki o'zgaruvchilar guruhlari uchun katakchalarni belgilash qoladi. ok tugmasini bosing ... va ular darhol tizim daraxtida paydo bo'ladi 2.4.5 ma'lumotlar bazasi bilan aloqa o'rnatish (sql-server) sql server tizimiga ulanish, kontrollerni kompyuterga ulash kabi oddiy. sql-server bilan ma'lumotlar almashinuvi o'zgaruvchilari loyihaning boshqa o'zgaruvchilaridan farq qilmaydi. odatiy sozlamalarni o'rnatish siz loyiha elementlarining har qanday odatiy va individual sozlamalarini o'zgartirishingiz mumkin, ammo boshlash va ko'plab tizimlarni yaratish uchun mavjud tizim sozlamalarini ishlatish kifoya. tizimga birinchi qarash uchun sozlash tavsifini o'tkazib yuborgan ma'qul. o’tkazish! diqqat! 2.5 odatiy sozlamalarni o'rnatish masterscada-da har bir element ko'plab sozlamalarga ega. har bir element uchun sozlamalarni alohida …

5 / 81

tlarining barcha ob'ektlarida "umumiy" yorlig'i mavjud. unda ob'ekt nomi, sizning sharhingiz va ushbu ob'ektning asosiy xususiyatlari mavjud. 2.5.1 «umumiy» xususiyatlari sahifasi izoh - matnni yozing, bu loyiha hujjatlarida ushbu ob'ektning tavsifi bo'ladi boshqa xatcho'pga yoki boshqa elementga o'tishda “o’rnatish" tugmasi avtomatik ravishda bosiladi. eslatma: “umumiy” yorliq tizim daraxtidan tizimning o'zini tanlang va xususiyatlar sahifasida umumiy yorlig'ini oching. so'rovnoma yorlig'ida butun tizim uchun eng odatiy ovoz berish sozlamalari o'rnatildi. ushbu sozlamalar endi tizimning barcha boshqa elementlari uchun standart bo'ladi, ammo ularni har qanday element uchun alohida o'zgartirishingiz mumkin 2.5.2 oddiy sozlamalarni o'rnatish - so'rovnoma imitatsiya yorlig'ida siz ob'ektlarning kirish (chiqish) qiymatlarini imitatsiya qilish parametrlarini sozlashingiz mumkin eslatma: bajarish rejimidagi dastur turi tizimdagi barcha kompyuterlar uchun birdaniga o'rnatilishi mumkin 2.5.3 odatiy sozlamalar - bajarish rejimi boshlang'ich mnemosxema diagramma har bir kompyuter uchun alohida tuziladi boshlang'ich ekranda loyiha ijro etuvchi tizim tomonidan yuklanganda ko'rsatiladigan grafik faylni tanlashga imkon beradi eslatma: loyiha navigatori ish …
