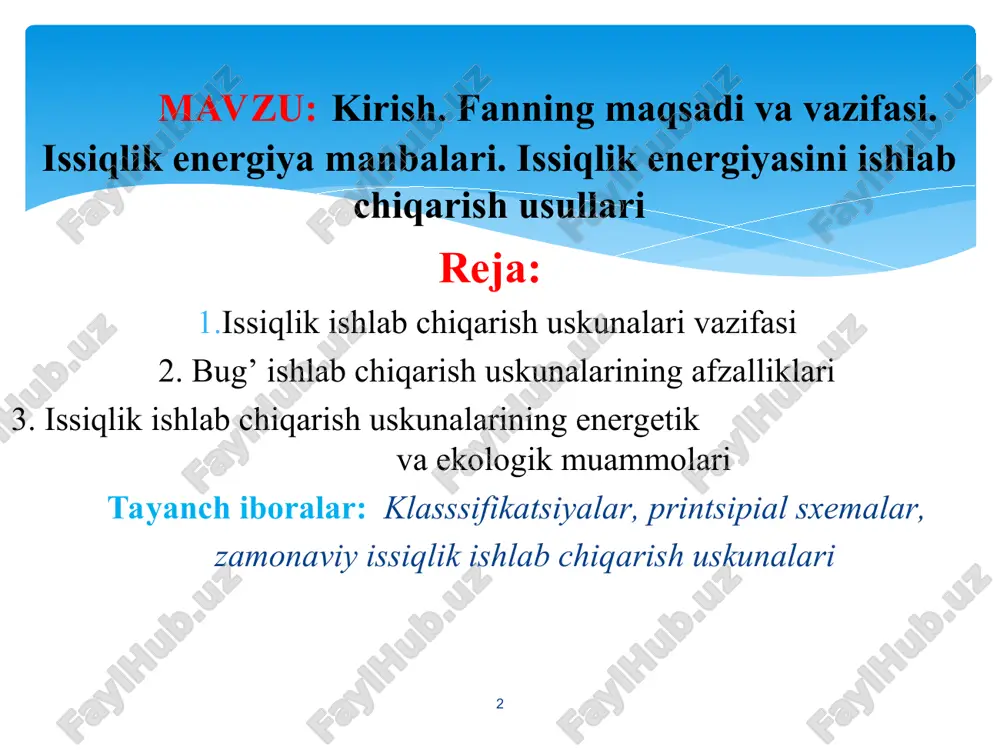

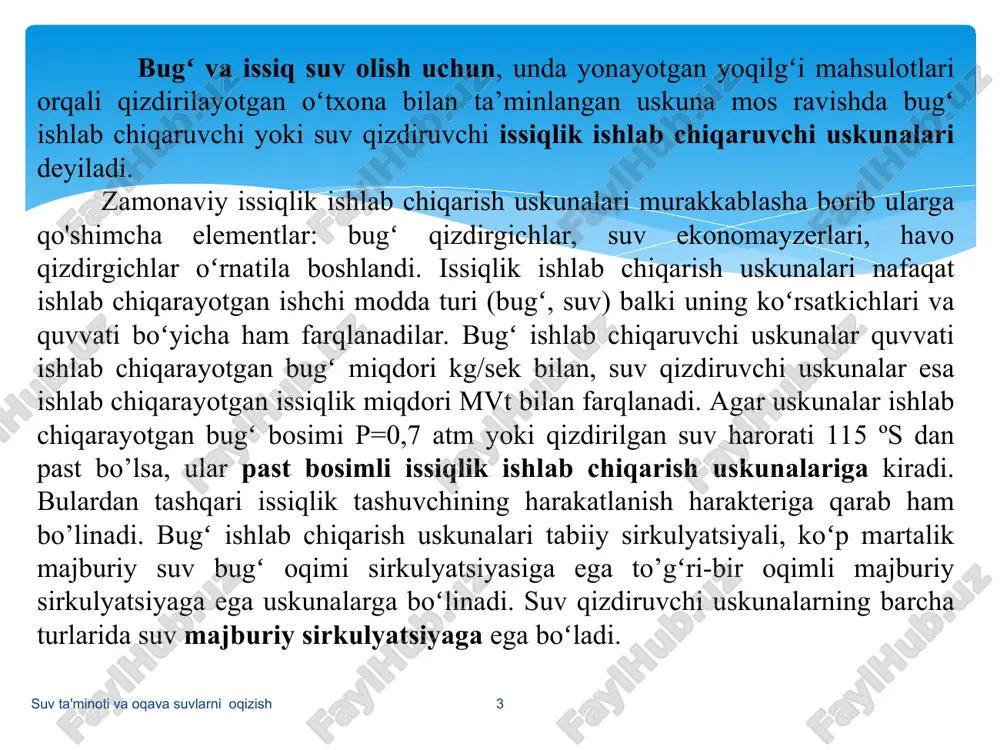

slayd - videodars o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi jizzax politexnika instituti “muhandislik kommunikatsiyalari” kafedrasi dotsenti qutlimurodov ulug‘bek masharipovichning “issiqlik ishlab chiqarish uskunalari” fanidan taqdimoti 1-ma’ruza jizzax-2025 * * mavzu: kirish. fanning maqsadi va vazifasi. issiqlik energiya manbalari. issiqlik energiyasini ishlab chiqarish usullari reja: issiqlik ishlab chiqarish uskunalari vazifasi 2. bug’ ishlab chiqarish uskunalarining afzalliklari 3. issiqlik ishlab chiqarish uskunalarining energetik va ekologik muammolari tayanch iboralar: klasssifikatsiyalar, printsipial sxemalar, zamonaviy issiqlik ishlab chiqarish uskunalari * suv ta'minoti va oqava suvlarni oqizish * bugʻ va issiq suv olish uchun, unda yonayotgan yoqilgʻi mahsulotlari orqali qizdirilayotgan oʻtxona bilan ta’minlangan uskuna mos ravishda bugʻ ishlab chiqaruvchi yoki suv qizdiruvchi issiqlik ishlab chiqaruvchi uskunalari deyiladi. zamonaviy issiqlik ishlab chiqarish uskunalari murakkablasha borib ularga qo'shimcha elementlar: bugʻ qizdirgichlar, suv ekonomayzerlari, havo qizdirgichlar oʻrnatila boshlandi. issiqlik ishlab chiqarish uskunalari nafaqat ishlab chiqarayotgan ishchi modda turi (bugʻ, suv) balki uning koʻrsatkichlari va quvvati boʻyicha ham …

2 / 11

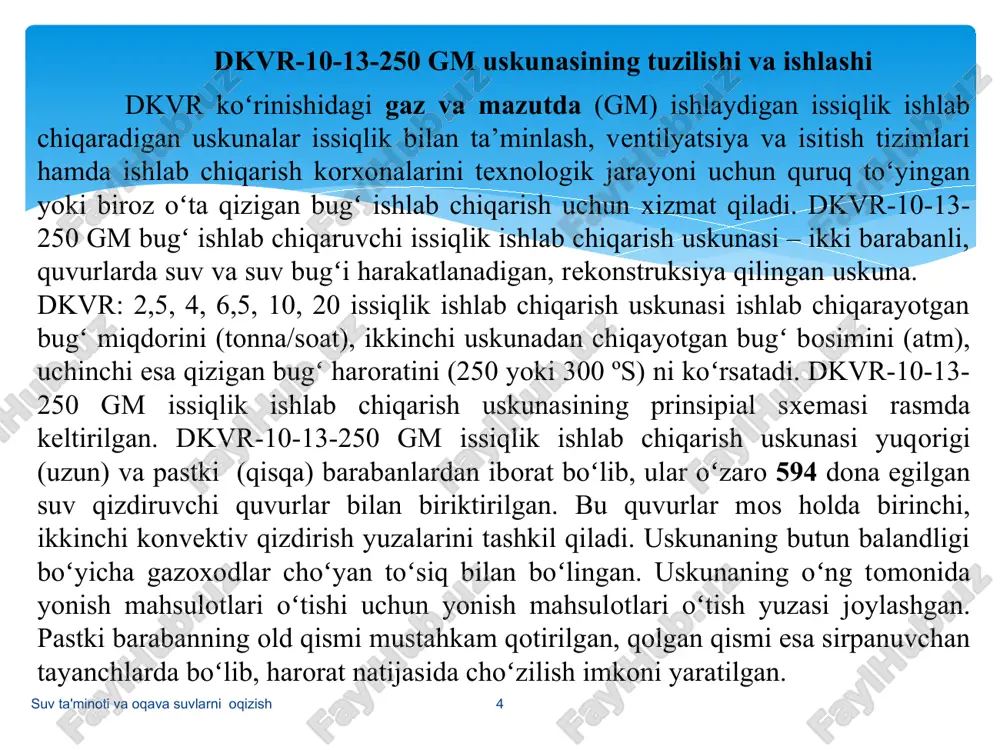

jburiy sirkulyatsiyaga ega boʻladi. suv ta'minoti va oqava suvlarni oqizish suv ta'minoti va oqava suvlarni oqizish * dkvr-10-13-250 gm uskunasining tuzilishi va ishlashi dkvr koʻrinishidagi gaz va mazutda (gm) ishlaydigan issiqlik ishlab chiqaradigan uskunalar issiqlik bilan ta’minlash, ventilyatsiya va isitish tizimlari hamda ishlab chiqarish korxonalarini texnologik jarayoni uchun quruq toʻyingan yoki biroz oʻta qizigan bugʻ ishlab chiqarish uchun xizmat qiladi. dkvr-10-13- 250 gm bugʻ ishlab chiqaruvchi issiqlik ishlab chiqarish uskunasi – ikki barabanli, quvurlarda suv va suv bugʻi harakatlanadigan, rekonstruksiya qilingan uskuna. dkvr: 2,5, 4, 6,5, 10, 20 issiqlik ishlab chiqarish uskunasi ishlab chiqarayotgan bugʻ miqdorini (tonna/soat), ikkinchi uskunadan chiqayotgan bugʻ bosimini (atm), uchinchi esa qizigan bugʻ haroratini (250 yoki 300 ºs) ni koʻrsatadi. dkvr-10-13-250 gm issiqlik ishlab chiqarish uskunasining prinsipial sxemasi rasmda keltirilgan. dkvr-10-13-250 gm issiqlik ishlab chiqarish uskunasi yuqorigi (uzun) va pastki (qisqa) barabanlardan iborat boʻlib, ular oʻzaro 594 dona egilgan suv qizdiruvchi quvurlar bilan biriktirilgan. bu quvurlar …

3 / 11

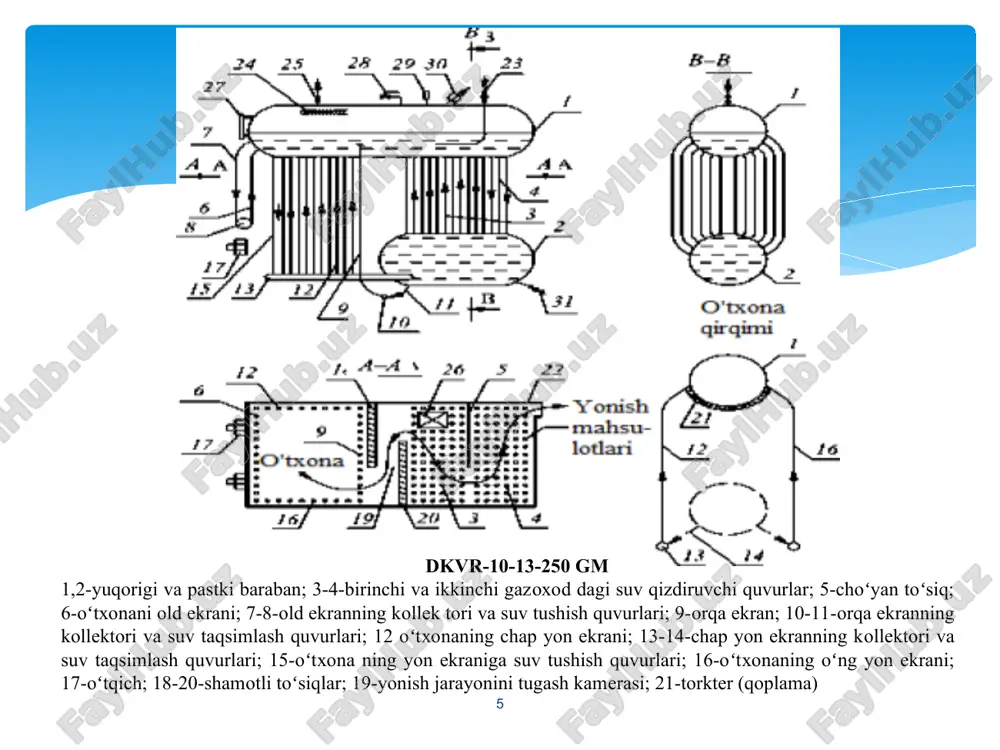

sh quvurlari; 15-oʻtxona ning yon ekraniga suv tushish quvurlari; 16-oʻtxonaning oʻng yon ekrani; 17-oʻtqich; 18-20-shamotli toʻsiqlar; 19-yonish jarayonini tugash kamerasi; 21-torkter (qoplama) suv ta'minoti va oqava suvlarni oqizish * bugʻ ishlab chiqarish uskunasidagi tabiiy sirkulyatsiya suv va suv-bugʻ aralashmasidagi zichliklarning farqi natijasida hosil boʻlgan gravitatsion kuch hisobiga hosil boʻladi. suv tushayotgan quvurlardagi suv zichligi bugʻ-suv aralashmasi koʻtarilayotgan quvurlarga nisbatan yuqori boʻladi. shu sababdan pastga qarab, bugʻ-suv aralashmasi yuqoriga qarab harakatlanadi. bundan tashqari bugʻ pufakchalari har doim yuqoriga intiladi. bu esa tabiiy sirkulyatsiyani yaxshilaydi. uskunada bir nechta sirkulyatsion konturlar boʻlishi mumkin. konturda aylanayotgan suv miqdorini hosil boʻlgan bugʻga nisbati sirkulyatsiya darajasi va bugʻ ishlab chiqaruvchi uskunalarda k=10...100 boʻladi. dkvr, de turidagi uskunalarda ishonchli tabiiy sirkulyatsiyani ta’minlash uchun odatda tashqi diametri 51 mm, quvur devori qalinligi 2,5 mm-3,5 mmli quvurlardan foydalaniladi. quvur diametrlari katta boʻlgan holda tabiiy sirkulyatsiya quvurning gidravlik qarshiligi kichkina boʻlishi hisobiga tabiiy sirkulyatsiya yaxshi boʻladi, lekin bu iqtisodiy tomondan …

4 / 11

suvlarni oqizish * suv ta'minoti va oqava suvlarni oqizish suv ta'minoti va oqava suvlarni oqizish * de-4-14 gm uskunasining tuzilishi va ishlashi de turidagi gaz va mazutda ishlovchi issiqlik ishlovchi uskunalari gazsimon va suyuq yoqilgʻi yoqib 1,4 va 2,4 mpa bosimda soatiga 1, 4, 6,5, 10, 25 tonna toʻyingan yoki oʻta qizigan bugʻ ishlab chiqarish uchun moʻljallangan. de-10-14 gm issiqlik ishlab chiqarish uskunasining prinsipial sxemasi rasmda keltirilgan.barcha de gaz va mazutda ishlovchi uskunalar fundamentga tiralib turgan qiya oʻrnatilgan ramaga ega boʻladi. bu ramaga uskuna elementlari suv, karkas va qoplama massasi uzatilib turadi. pastki barabanning old qismi qoʻzgʻalmas tayanchga ega boʻlib, qolgan tayanchlar sirpanuvchan boʻladi. ishga tushirish va ishlayotgan vaqtda uskuna elementlarining haroratdan kengayishi, uzayishini nazorat qilish uchun pastki barabanning orqa qismida reper (koʻrsatkich) oʻrnatilgan issiqlik ishlab chiqarish uskunalari bir xil uzunlikdagi yuqorigi 1 va pastki 2 barabandan iborat boʻlib, ular oʻzaro koridor koʻrinishidagi vertikal egilgan quvurlar bilan ulangan. bu quvurlar …

5 / 11

v olish uchun, unda yonayotgan yoqilgʻi mahsulotlari orqali qizdirilayotgan oʻtxona bilan ta’minlangan uskuna mos ravishda bugʻ ishlab chiqaruvchi yoki suv qizdiruvchi, issiqlik ishlab chiqaruvchi uskunalari deyiladi. 2. bugʻ ishlab chiqaruvchi uskunalar quvvati ishlab chiqarayotgan bugʻ miqdori kg/s bilan, suv qizdiruvchi uskunalari esa ishlab chiqaraetgan issiqlik miqdori mvt bilan farqlanadi. nazorat savollari: uskunlarning turlari qanaqa? qanday klassifikatsiyalarga bo’linadi? zamonaviy energiya-tejamkor uskunalardan qaysilarini bilasiz? e’tiboringiz uchun katta raxmat!! bolshoe spasibo za vnimanie !! * *
