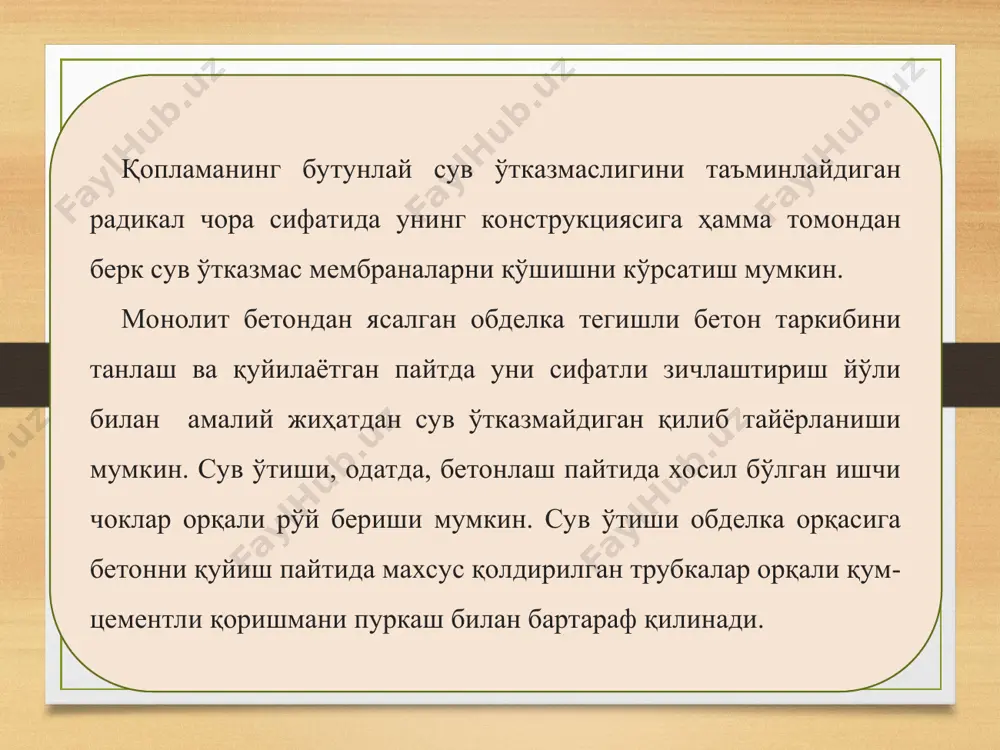

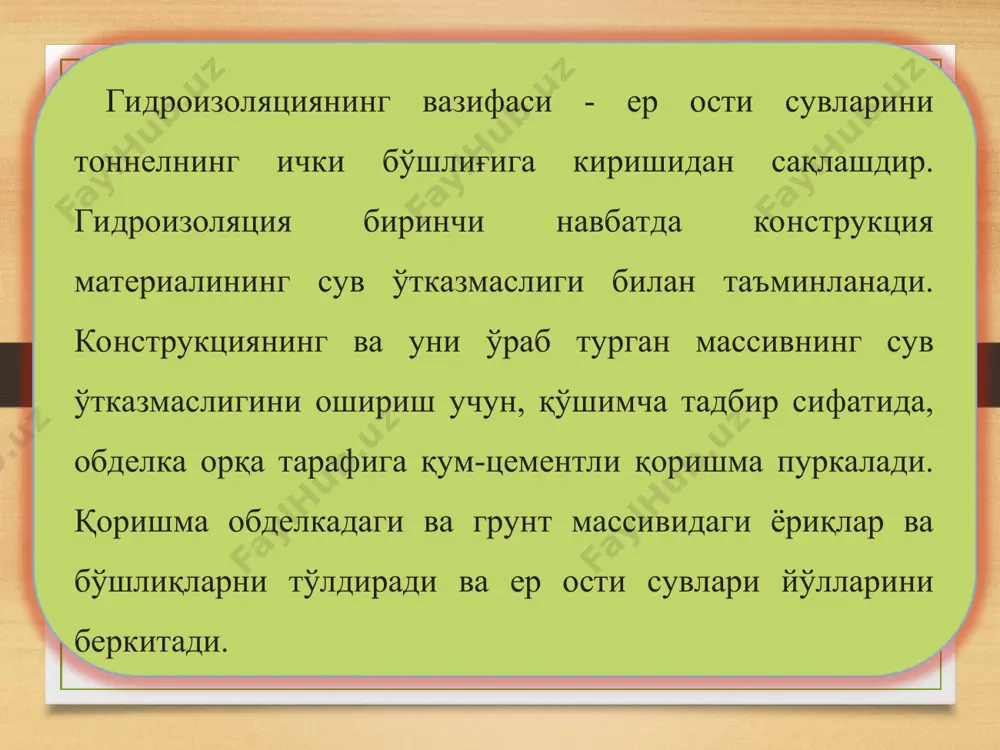

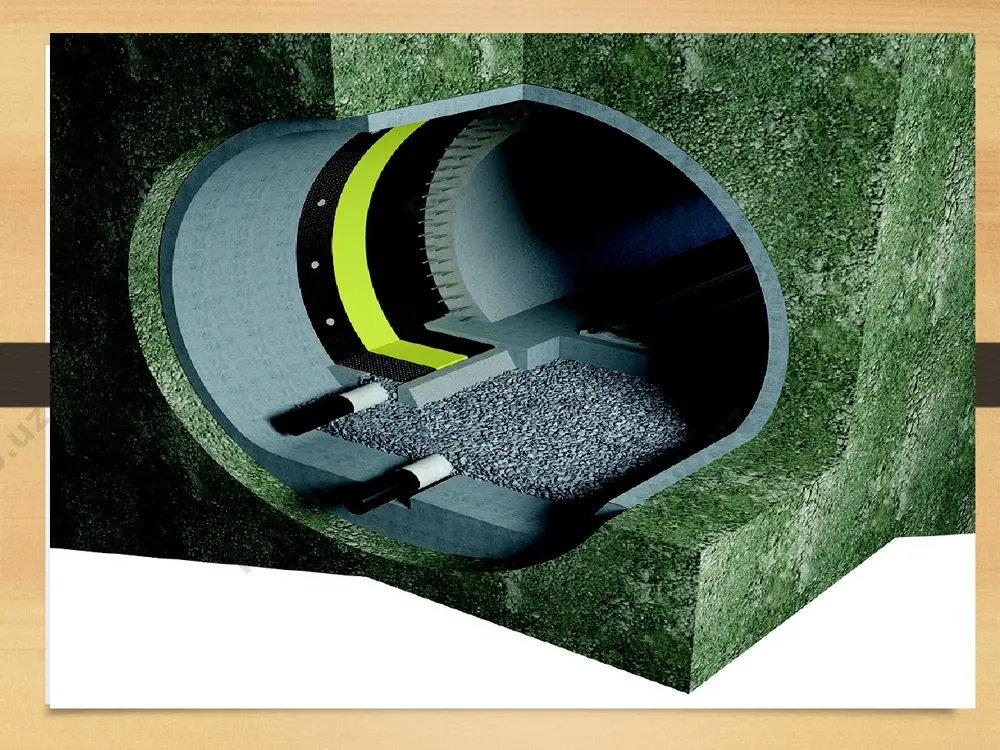

powerpoint presentation mavzu: tonnellarda suv qochirish moslamasi, qoplamalarni gidroizolyatsiyasi. gidroizolyatsiyaning vazifasi - er osti suvlarini tonnelning ichki bo'shlig'iga kirishidan saqlashdir. gidroizolyatsiya birinchi navbatda konstruktsiya materialining suv o'tkazmasligi bilan ta'minlanadi. konstruktsiyaning va uni o'rab turgan massivning suv o'tkazmasligini oshirish uchun, qo'shimcha tadbir sifatida, obdelka orqa tarafiga qum-tsementli qorishma purkaladi. qorishma obdelkadagi va grunt massividagi yoriqlar va bo'shliqlarni to'ldiradi va er osti suvlari yo'llarini berkitadi. qoplamaning butunlay suv o'tkazmasligini ta'minlaydigan radikal chora sifatida uning konstruktsiyasiga hamma tomondan berk suv o'tkazmas membranalarni qo'shishni ko'rsatish mumkin. monolit betondan yasalgan obdelka tegishli beton tarkibini tanlash va quyilayotgan paytda uni sifatli zichlashtirish yo'li bilan amaliy jihatdan suv o'tkazmaydigan qilib tayyorlanishi mumkin. suv o'tishi, odatda, betonlash paytida xosil bo'lgan ishchi choklar orqali ro'y berishi mumkin. suv o'tishi obdelka orqasiga betonni quyish paytida maxsus qoldirilgan trubkalar orqali qum-tsementli qorishmani purkash bilan bartaraf qilinadi. beton qoplamaning suv o'tkazmasligini oshirishning eng sodda usuli - uning ichki yuzasini ikki-uch qatlamli qum-tsement …

2 / 18

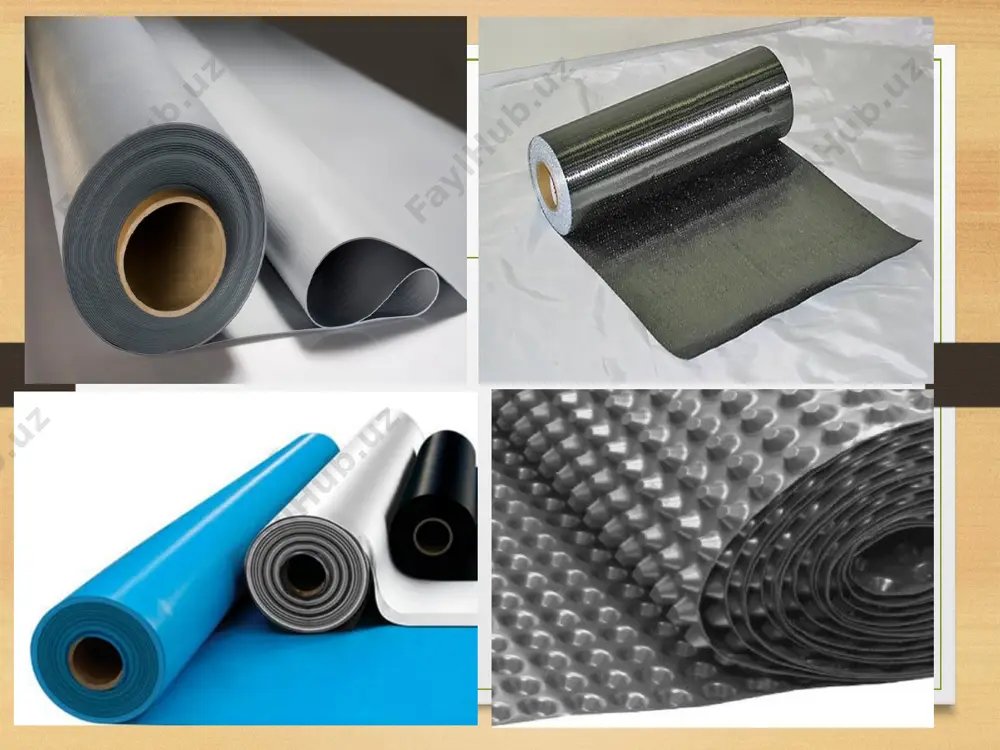

an izolyatsiya qilinadi (1-rasm). egiluvchi yoki yopishtiriluvchi deb ataladigan bunday izolyatsiya obdelkaga ichki temirbeton konstruktsiya bilan siqiladi. egiluvchi izolyatsiya materiallari sifatida gidroizol, neftli oksidlangan bitum shimdirilgan asbestli karton va gidroizolga nisbatan katta mexanik mustahkamlikka ega bo'lgan shisharuberoid va steklobit ishlatiladi. rulonli izolyatsiya materiali uch-besh qatlam qilib yopishtiriladi. uch qatlamli izolyatsiya gidrostatik bosim 30pa gacha bo'lganda qo'llaniladi. monolit betonli er osti konstruktsiyalarining katta bo'lmagan, er osti inshootining muhim elementlarini birlashtiradigan, boshqa materialdan (masalan, cho'yandan) tayyorlangan qismlarining suv o'tkazmasligini ta'minlash uchun qalinligi 8...12 mm bo'lgan, o'zaro payvandlangan po'lat listdan iborat gidroizolyatsiya qo'llaniladi. listlar tonnel obdelkasining ichki tomonidan qo'yiladi, qurilish paytida ular opalubka vazifasini ham o'taydi. listlarga payvandlangan va beton massiviga joylashtirilgan ankerlar hisobiga po'lat izolyatsiyaning obdelka betoni bilan birgalikda ishlashi ta'minlanadi. rasm 1. qoplamaning betoni yopishtiriluvchi gidroizolyatsiyali tonnelning ko'ndalang qirqimi: 1 - izolyatsiya; 2 - temirbeton ko'ylak cho'yan tyubinglardan tashkil topgan obdelka eng suv o'tkazmaydigan hisoblanadi. lekin, ularning ham tonnelga suv kirishi …

3 / 18

in trubka) qo'llashga ruxsat etiladi. chokni berkitishda qo'rg'oshin shnurni ezib kichik ariqcha chetlari zich berkitiladi va chokning germetikligi ta'minlanadi. rasm 2. cho'yan tyubinglarning gidroizolyatsiya elementlari bilan birikish tuguni: 1 - to'ldirish uchun ariqcha; 2 - asbestbitum to'ldirilgan sferik shayba; 3 - asbest shayba tyubinglardagi bolt teshiklari izolyatsiyasi uchun (2-rasm) gaykani tortish paytida bolt va teshik orasidagi bo'shliqqa bosib kirgiziladigan asbestbitum to'ldirgichli sferali po'lat shaybalar qo'yiladi. hozirgi paytda asbestbitum izolyatsiyasi o'rniga plastmassali konussimon elastik shaybalar qo'llaniladi. purkash uchun qoldirilgan teshiklar narezkali cho'yan probka bilan berkitiladi. bu probka flanetsining ostiga bitum shimdirilgan asbestli shayba qo'yiladi. temirbeton bloklardan tashkil topgan yig'ma obdelkalarning gidroizolyatsiyasi ham cho'yan obdelkalarniki kabi qilinadi, lekin ularning samaradorligi pastroq bo'ladi. buning sababi - temirbeton xalqalarni yig'ib grunt ichiga joylashtirilgandan so'ng markazdan tashqari siquvda katta ekstsentrisitetlar bilan ishlayotgan bloklar jismida darzlar xosil bo'lishidir. suv chiqaruvchi lotoklarning nishabligi odatda tonnel nishabligi bilan bir xil bo'ladi, lekin bu nishablik 0,003 dan kichik bo'lishi …

4 / 18

v - sovuqdan saqlash uchun teploizolyatsiyali; 1 - lotok; 2 - engil betondan blok; 3 - suv chiqaruvchi trubka; 4 - sovuqdan saqlovchi to'ldirma; 5 - devorning teploizolyatsiya bloki; 6 - tom teploizolyatsiya bloki asosiy va qo'shimcha adabiyotlar ruyxati: 1.salixanov s.s. “transport inshoatlarini loyihalash va qurish” toshkent, 2018 y.darslik. “komplex print”nashriyoti. 2.rg. ulrich m, pr markus t., hand book of tunnel engineering. ernst&sohn. uk 2014. 3.a.d.xorujiy,l.n.rudenkova «stroitelstvo tonneley i metropolitenov» minsk 2012 g. 4.makoviskogo l.v. “stroitelstvo avtodarojnix i gorodiskix tonneley” maskva 2017 g. 5.salamaxin p.m. i dr. ”injenernie soorujeniya v transportnom stroitelstve”.uchebnik v dvux knigax. kniga-2. m., izdatelskiy tsentr “akademiya”, 2007-272s. internet saytlari 1.www.xilinxplanahead. 2.www.construct.org 3.www.madi.ru
