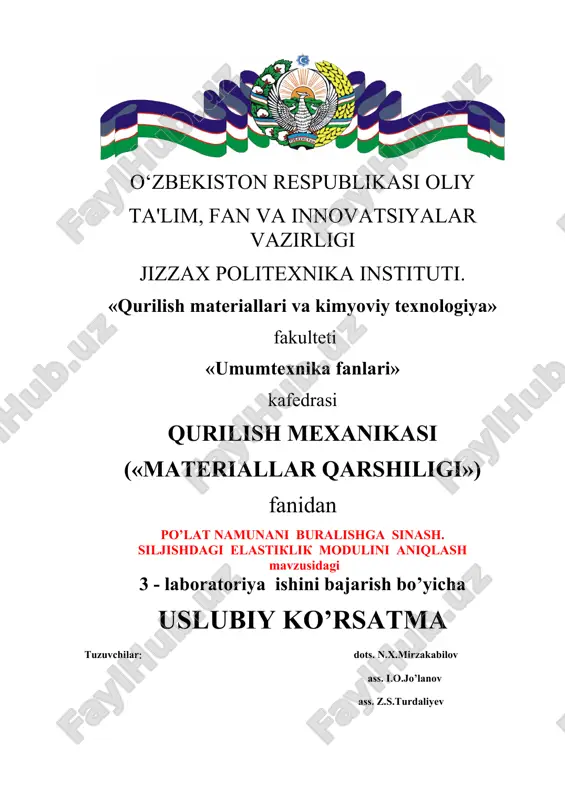

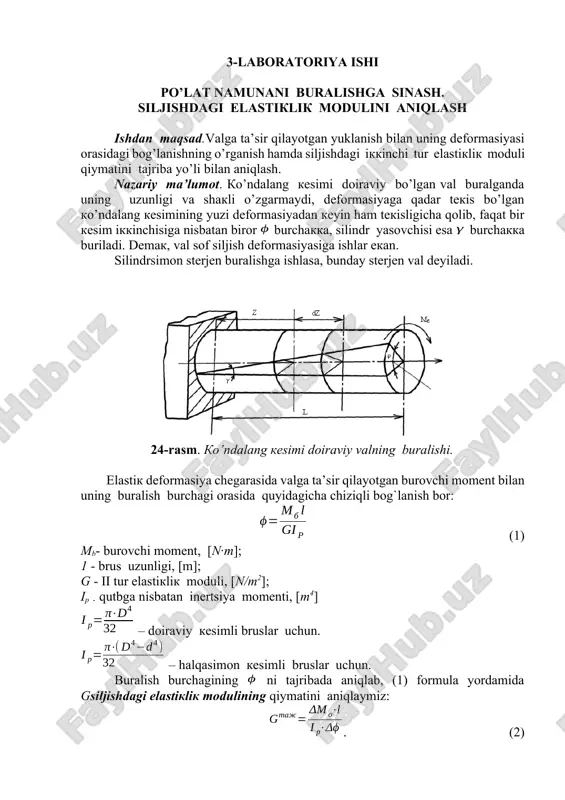

o‘zbekiston respublikasi oliy ta'lim, fan va innovatsiyalar vazirligi jizzax politexnika instituti. «qurilish materiallari va kimyoviy texnologiya» fakulteti «umumtexnika fanlari» kafedrasi qurilish mexanikasi («materiallar qarshiligi») fanidan po’lat namunani buralishga sinash. siljishdagi elastiklik modulini aniqlash mavzusidagi 3 - laboratoriya ishini bajarish bo’yicha uslubiy ko’rsatma tuzuvchilar dots. n.x.mirzakabilov ass. i.o.jo’lanov ass. z.s.turdaliyev 3-laboratoriya ishi po’lat namunani buralishga sinash. siljishdagi elastiklik modulini aniqlash ishdan maqsad.valga ta’sir qilayotgan yuklanish bilan uning deformasiyasi orasidagi bog’lanishning o’rganish hamda siljishdagi ikkinchi tur elastiklik moduli qiymatini tajriba yo’li bilan aniqlash. nazariy ma’lumot. ko’ndalang kesimi doiraviy bo’lgan val buralganda uning uzunligi va shakli o’zgarmaydi, deformasiyaga qadar tekis bo’lgan ko’ndalang kesimining yuzi deformasiyadan keyin ham tekisligicha qolib, faqat bir kesim ikkinchisiga nisbatan biror burchakka, silindr yasovchisi esa burchakka buriladi. demak, val sof siljish deformasiyasiga ishlar ekan. silindrsimon sterjen buralishga ishlasa, bunday sterjen val deyiladi. 24-rasm. ko’ndalang kesimi doiraviy valning buralishi. elastik deformasiya chegarasida valga ta’sir qilayotgan burovchi moment bilan uning buralish …

2 / 6

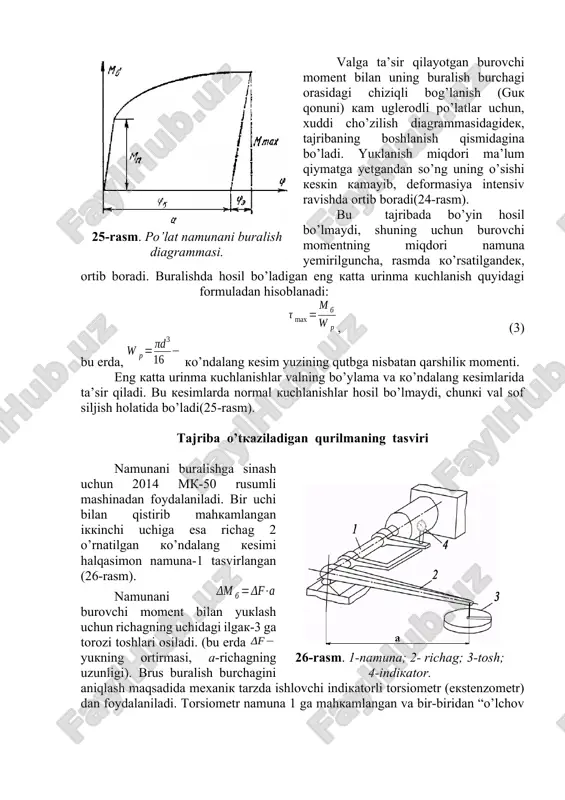

di. yuklanish miqdori ma’lum qiymatga yetgandan so’ng uning o’sishi keskin kamayib, deformasiya intensiv ravishda ortib boradi(24-rasm). bu tajribada bo’yin hosil bo’lmaydi, shuning uchun burovchi momentning miqdori namuna yemirilguncha, rasmda ko’rsatilgandek, ortib boradi. buralishda hosil bo’ladigan eng katta urinma kuchlanish quyidagi formuladan hisoblanadi: , (3) bu erda, ko’ndalang kesim yuzining qutbga nisbatan qarshilik momenti. eng katta urinma kuchlanishlar valning bo’ylama va ko’ndalang kesimlarida ta’sir qiladi. bu kesimlarda normal kuchlanishlar hosil bo’lmaydi, chunki val sof siljish holatida bo’ladi(25-rasm). tajriba o’tkaziladigan qurilmaning tasviri 26-rasm. 1-namuna; 2- richag; 3-tosh; 4-indikator. namunani buralishga sinash uchun 2014 mk-50 rusumli mashinadan foydalaniladi. bir uchi bilan qistirib mahkamlangan ikkinchi uchiga esa richag 2 o’rnatilgan ko’ndalang kesimi halqasimon namuna-1 tasvirlangan (26-rasm). namunani burovchi moment bilan yuklash uchun richagning uchidagi ilgak-3 ga torozi toshlari osiladi. (bu erda yukning ortirmasi, a-richagning uzunligi). brus buralish burchagini aniqlash maqsadida mexanik tarzda ishlovchi indikatorli torsiometr (ekstenzometr) dan foydalaniladi. torsiometr namuna 1 ga mahkamlangan va …

3 / 6

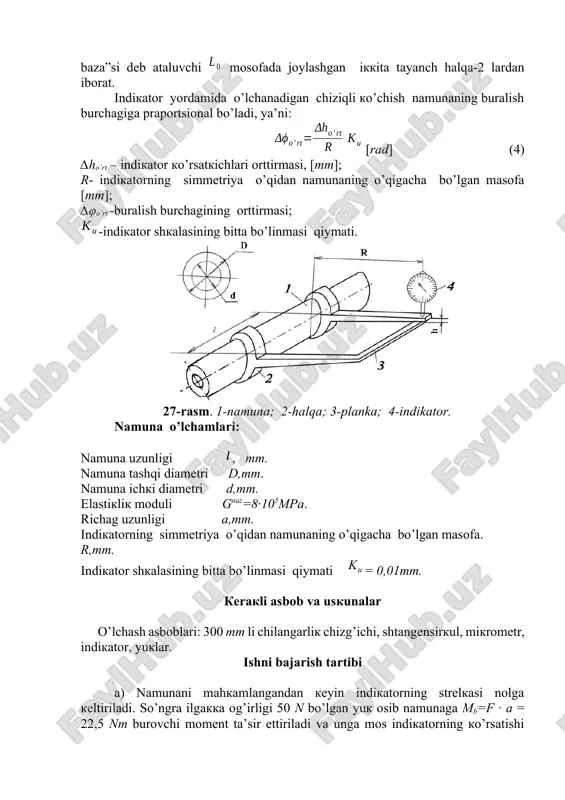

shkalasining bitta bo’linmasi qiymati = 0,01mm. kerakli asbob va uskunalar o’lchash asboblari: 300 mm li chilangarlik chizg’ichi, shtangensirkul, mikrometr, indikator, yuklar. ishni bajarish tartibi a) namunani mahkamlangandan keyin indikatorning strelkasi nolga keltiriladi. so’ngra ilgakka og’irligi 50 n bo’lgan yuk osib namunaga mb=f · a = 22,5 nm burovchi moment ta’sir ettiriladi va unga mos indikatorning ko’rsatishi jadvalga yoziladi. yukning og’irligi 50 n dan orttira borib, ularning har bir bosqichiga mos kelgan indikator ko’rsatkichlari jadvalga yozib boriladi. tajriba davomida namunaga qo’yilgan burovchi momentning umumiy miqdori proportsionallik chegarasidan oshib ketmasligi shart(27-rasm). b) tajriba natijalarini hisoblash. tajriba tugaganidan keyin tarozi toshlarni olib tashlab namuna to’la yuksizlantiriladi, hamda hisobot ishlari bajariladi(1-jadval). tajriba ma’lumotlari jadvali 1-jadval № namunani yuklash indikatordan olingan sanoq yukning og’irligi f[n] burovchi momentining miqdori [n·m] burovchi momentining orttirmasi [nm] ko’rsatishi h orttirmasi 1. 2. 3. 4. 5. burovchi momentni har bir pog’onasi ∆mb=22,5 n·m uchun indikator ko’rsatishliring orttirmasi ∆hi ni hisoblab, …

4 / 6

i va ishlash prinsiini izohlang. 6. tajriba o’tkazish tartibini izohlang. oleobject2.bin image4.png image5.wmf oleobject3.bin image6.wmf oleobject4.bin image7.wmf oleobject5.bin image8.wmf oleobject6.bin image9.wmf oleobject7.bin image10.emf image11.wmf oleobject8.bin image12.wmf oleobject9.bin image13.png image14.wmf oleobject10.bin image15.wmf oleobject11.bin image16.wmf oleobject12.bin image17.wmf oleobject13.bin image18.wmf oleobject14.bin image19.png image20.wmf oleobject15.bin image21.wmf image22.wmf oleobject16.bin image23.wmf oleobject17.bin image24.wmf image25.wmf oleobject18.bin image26.wmf oleobject19.bin image27.wmf oleobject20.bin image28.wmf oleobject21.bin image29.wmf oleobject22.bin image30.wmf oleobject23.bin image31.wmf image1.jpeg oleobject24.bin image2.wmf oleobject1.bin image3.wmf p b gi l m = j 32 4 d i p × = p 32 ) ( 4 4 d d i p - × = p j j s d × × d = p taj i l m g p b w m = max t - = 16 3 d w p p a f m b × d = d - d f 0 l u rt o rt o k r h ' ' d = d j u …

5 / 6
