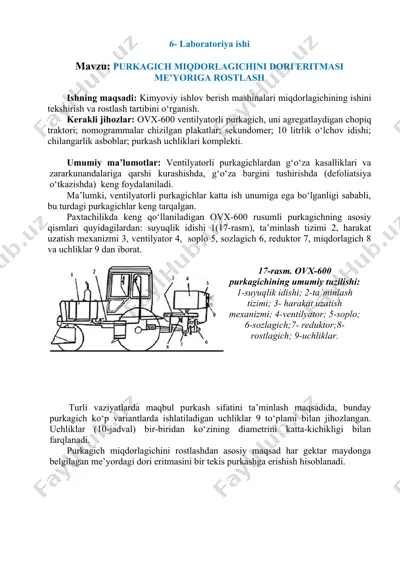

6- laboratoriya ishi mavzu: purkagich miqdorlagichini dori eritmasi me’yoriga rostlash ishning maqsadi: kimyoviy ishlov berish mashinalari miqdorlagichining ishini tekshirish va rostlash tartibini o‘rganish. kerakli jihozlar: ovx-600 ventilyatorli purkagich, uni agregatlaydigan chopiq traktori; nomogrammalar chizilgan plakatlar; sekundomer; 10 litrlik o‘lchov idishi; chilangarlik asboblar; purkash uchliklari komplekti. umumiy ma’lumotlar: ventilyatorli purkagichlardan g‘o‘za kasalliklari va zararkunandalariga qarshi kurashishda, g‘o‘za bargini tushirishda (defoliatsiya o‘tkazishda) keng foydalaniladi. ma’lumki, ventilyatorli purkagichlar katta ish unumiga ega bo‘lganligi sababli, bu turdagi purkagichlar keng tarqalgan. paxtachilikda keng qo‘llaniladigan ovx-600 rusumli purkagichning asosiy qismlari quyidagilardan: suyuqlik idishi 1(17-rasm), ta’minlash tizimi 2, harakat uzatish mexanizmi 3, ventilyator 4, soplo 5, sozlagich 6, reduktor 7, miqdorlagich 8 va uchliklar 9 dan iborat. 17-rasm. ovx-600 purkagichining umumiy tuzilishi: 1-suyuqlik idishi; 2-ta’minlash tizimi; 3- harakat uzatish mexanizmi; 4-ventilyator; 5-soplo; 6-sozlagich;7- reduktor;8-rostlagich; 9-uchliklar. turli vaziyatlarda maqbul purkash sifatini ta’minlash maqsadida, bunday purkagich ko‘p variantlarda ishlatiladigan uchliklar 9 to‘plami bilan jihozlangan. uchliklar (10-jadval) bir-biridan ko‘zining diametrini …
2 / 5

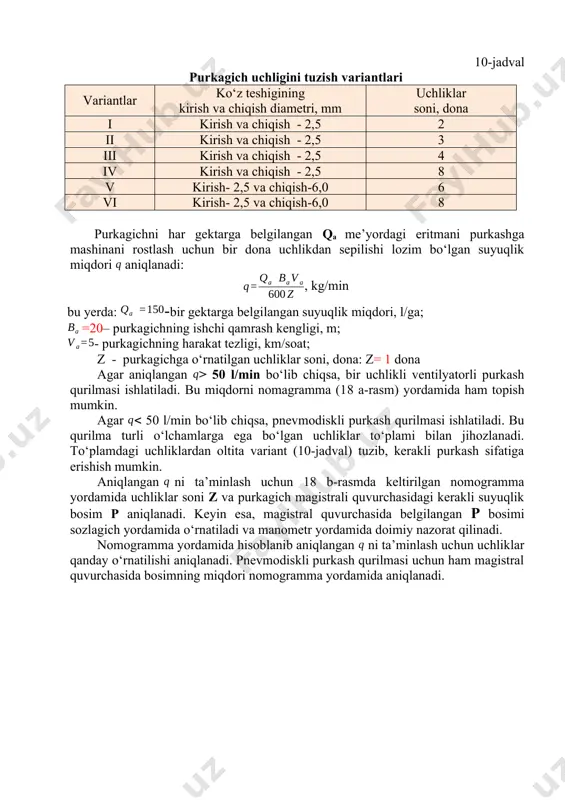

chlikdan sepilishi lozim bo‘lgan suyuqlik miqdori aniqlanadi: , kg/min bu yerda: -bir gektarga belgilangan suyuqlik miqdori, l/ga; =20– purkagichning ishchi qamrash kengligi, m; - purkagichning harakat tezligi, km/soat; z - purkagichga o‘rnatilgan uchliklar soni, dona: z= 1 dona agar aniqlangan > 50 l/min bo‘lib chiqsa, bir uchlikli ventilyatorli purkash qurilmasi ishlatiladi. bu miqdorni nomagramma (18 a-rasm) yordamida ham topish mumkin. agar 50 l/min bo‘lib chiqsa, pnevmodiskli purkash qurilmasi ishlatiladi. bu qurilma turli o‘lchamlarga ega bo‘lgan uchliklar to‘plami bilan jihozlanadi. to‘plamdagi uchliklardan oltita variant (10-jadval) tuzib, kerakli purkash sifatiga erishish mumkin. aniqlanganni ta’minlash uchun 18 b-rasmda keltirilgan nomogramma yordamida uchliklar soni z va purkagich magistrali quvurchasidagi kerakli suyuqlik bosim p aniqlanadi. keyin esa, magistral quvurchasida belgilangan p bosimi sozlagich yordamida o‘rnatiladi va manometr yordamida doimiy nazorat qilinadi. nomogramma yordamida hisoblanib aniqlangan ni ta’minlash uchun uchliklar qanday o‘rnatilishi aniqlanadi. pnevmodiskli purkash qurilmasi uchun ham magistral quvurchasida bosimning miqdori nomogramma yordamida aniqlanadi. a) …
3 / 5

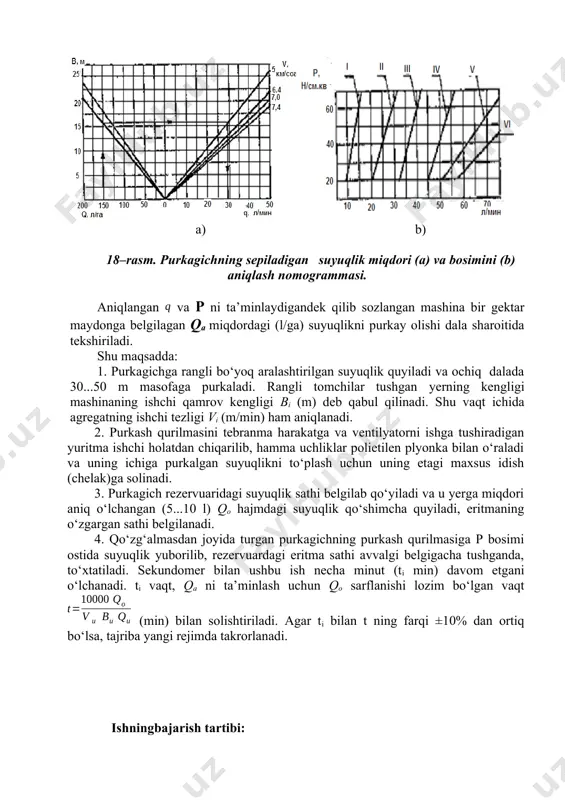

n uning etagi maxsus idish (chelak)ga solinadi. 3. purkagich rezervuaridagi suyuqlik sathi belgilab qo‘yiladi va u yerga miqdori aniq o‘lchangan (5...10 l) qo hajmdagi suyuqlik qo‘shimcha quyiladi, eritmaning o‘zgargan sathi belgilanadi. 4. qo‘zg‘almasdan joyida turgan purkagichning purkash qurilmasiga p bosimi ostida suyuqlik yuborilib, rezervuardagi eritma sathi avvalgi belgigacha tushganda, to‘xtatiladi. sekundomer bilan ushbu ish necha minut (ti min) davom etgani o‘lchanadi. ti vaqt, qa ni ta’minlash uchun qo sarflanishi lozim bo‘lgan vaqt (min) bilan solishtiriladi. agar ti bilan t ning farqi ±10% dan ortiq bo‘lsa, tajriba yangi rejimda takrorlanadi. ishningbajarish tartibi: 1. talabalar guruhlarga bo‘linib, ularga purkagich yordamida bir gektarga sepiladigan suyuqlik miqdori qa_____150_______l/ga miqdorda sepishni ta’minlash va tekshirib ko‘rish bo‘yicha tavsiya berish topshirig‘i beriladi. 2. laboratoriya ishi qishloq xo‘jaligi ishlarini bajarish uchun tayyorlangan ovx-600 ventilyatorli purkagichda o‘tkaziladi. uning quyidagi ko‘rsatkichlari: agregat tarkibi ____ovx-600___, qamrash kengligi ____20_____m, uchliklar soni ____8____dona va ularning kirish va chiqish teshiklarining diametri ___2,5__mm va ishchi …
4 / 5

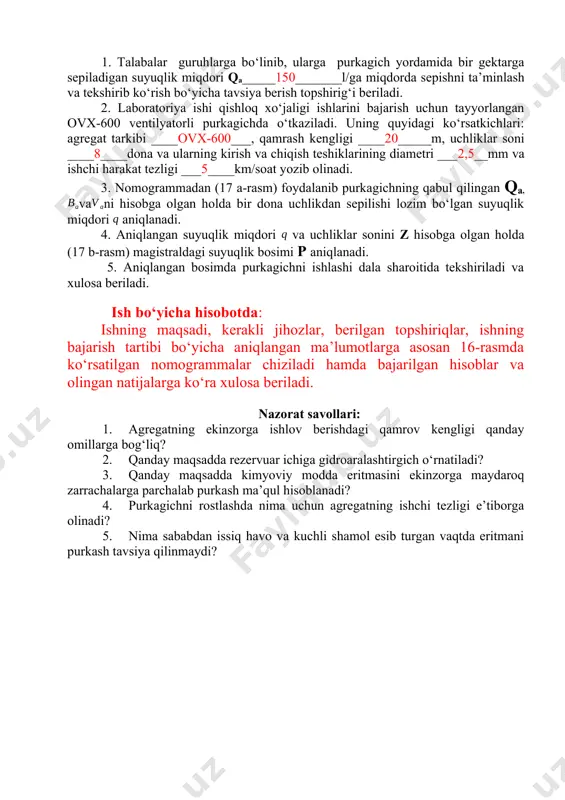

qamrov kengligi qanday omillarga bog‘liq? 2. qanday maqsadda rezervuar ichiga gidroaralashtirgich o‘rnatiladi? 3. qanday maqsadda kimyoviy modda eritmasini ekinzorga maydaroq zarrachalarga parchalab purkash ma’qul hisoblanadi? 4. purkagichni rostlashda nima uchun agregatning ishchi tezligi e’tiborga olinadi? 5. nima sababdan issiq havo va kuchli shamol esib turgan vaqtda eritmani purkash tavsiya qilinmaydi? oleobject2.bin image5.png image6.png image1.png image2.png image3.png image4.wmf u u u o q b v q t 10000 =
