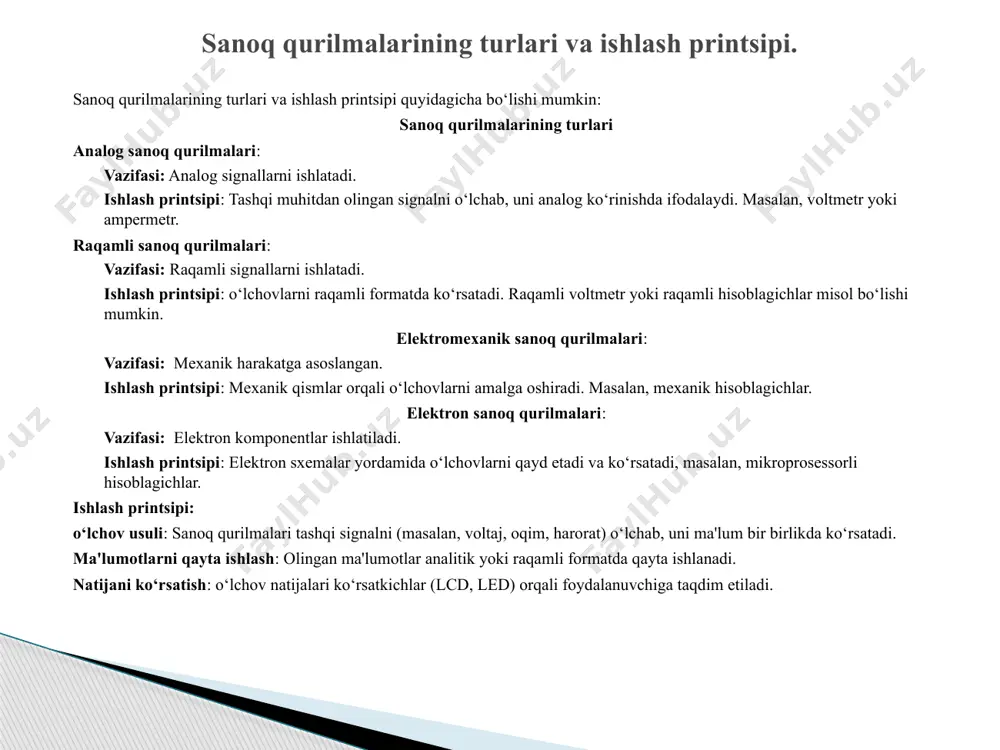

o’lchash xatoligi 14-mavzu. sanoq qurilmalarining turlari va ishlash printsi’i. to‘g‘ri va teskari yo‘nalishda sanovchi, hamda reversiv sanoq qurilmalari. reja: hisoblagich raqamli qurilmalar ikkilik hisoblagichlar to‘g‘ri va teskari yo‘nalishda sanovchi, xamda reversiv sanoq qurilmalari. sanoq qurilmalarining turlari va ishlash printsipi quyidagicha bo‘lishi mumkin: sanoq qurilmalarining turlari analog sanoq qurilmalari: vazifasi: analog signallarni ishlatadi. ishlash printsipi: tashqi muhitdan olingan signalni o‘lchab, uni analog ko‘rinishda ifodalaydi. masalan, voltmetr yoki ampermetr. raqamli sanoq qurilmalari: vazifasi: raqamli signallarni ishlatadi. ishlash printsipi: o‘lchovlarni raqamli formatda ko‘rsatadi. raqamli voltmetr yoki raqamli hisoblagichlar misol bo‘lishi mumkin. elektromexanik sanoq qurilmalari: vazifasi: mexanik harakatga asoslangan. ishlash printsipi: mexanik qismlar orqali o‘lchovlarni amalga oshiradi. masalan, mexanik hisoblagichlar. elektron sanoq qurilmalari: vazifasi: elektron komponentlar ishlatiladi. ishlash printsipi: elektron sxemalar yordamida o‘lchovlarni qayd etadi va ko‘rsatadi, masalan, mikroprosessorli hisoblagichlar. ishlash printsipi: o‘lchov usuli: sanoq qurilmalari tashqi signalni (masalan, voltaj, oqim, harorat) o‘lchab, uni ma'lum bir birlikda ko‘rsatadi. ma'lumotlarni qayta ishlash: olingan ma'lumotlar analitik …

2 / 15

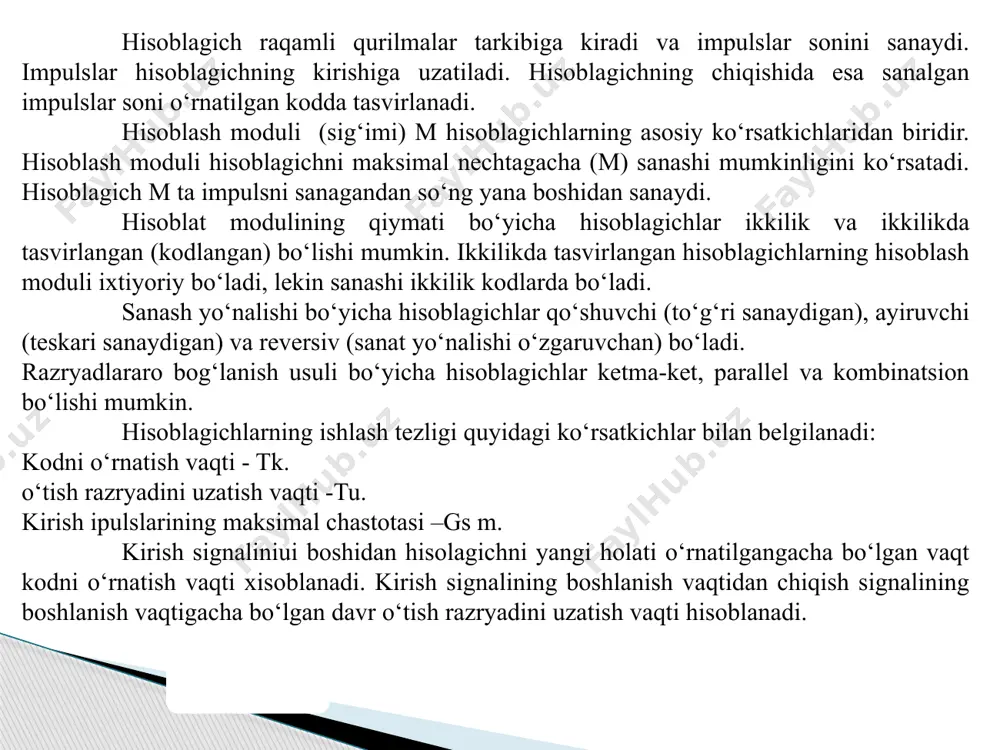

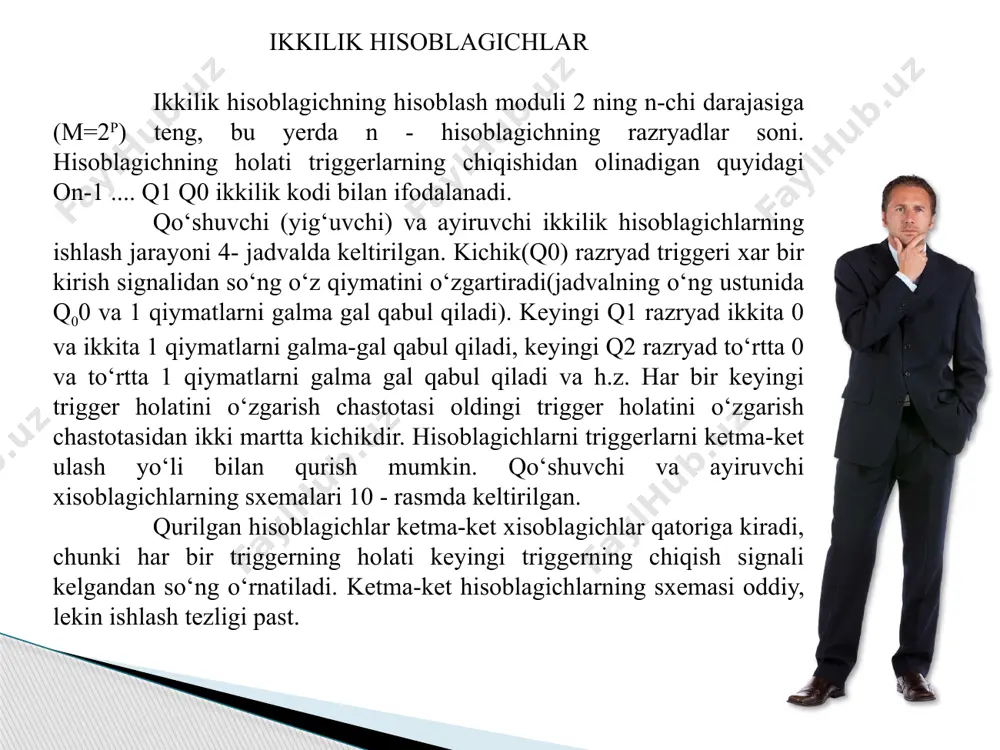

ana boshidan sanaydi. hisoblat modulining qiymati bo‘yicha hisoblagichlar ikkilik va ikkilikda tasvirlangan (kodlangan) bo‘lishi mumkin. ikkilikda tasvirlangan hisoblagichlarning hisoblash moduli ixtiyoriy bo‘ladi, lekin sanashi ikkilik kodlarda bo‘ladi. sanash yo‘nalishi bo‘yicha hisoblagichlar qo‘shuvchi (to‘g‘ri sanaydigan), ayiruvchi (teskari sanaydigan) va reversiv (sanat yo‘nalishi o‘zgaruvchan) bo‘ladi. razryadlararo bog‘lanish usuli bo‘yicha hisoblagichlar ketma-ket, parallel va kombinatsion bo‘lishi mumkin. hisoblagichlarning ishlash tezligi quyidagi ko‘rsatkichlar bilan belgilanadi: kodni o‘rnatish vaqti - tk. o‘tish razryadini uzatish vaqti -tu. kirish ipulslarining maksimal chastotasi –gs m. kirish signaliniui boshidan hisolagichni yangi holati o‘rnatilgangacha bo‘lgan vaqt kodni o‘rnatish vaqti xisoblanadi. kirish signalining boshlanish vaqtidan chiqish signalining boshlanish vaqtigacha bo‘lgan davr o‘tish razryadini uzatish vaqti hisoblanadi. ikkilik hisoblagichlar ikkilik hisoblagichning hisoblash moduli 2 ning n-chi darajasiga (m=2p) teng, bu yerda n - hisoblagichning razryadlar soni. hisoblagichning holati triggerlarning chiqishidan olinadigan quyidagi on-1 .... q1 q0 ikkilik kodi bilan ifodalanadi. qo‘shuvchi (yig‘uvchi) va ayiruvchi ikkilik hisoblagichlarning ishlash jarayoni 4- jadvalda keltirilgan. kichik(q0) …

3 / 15

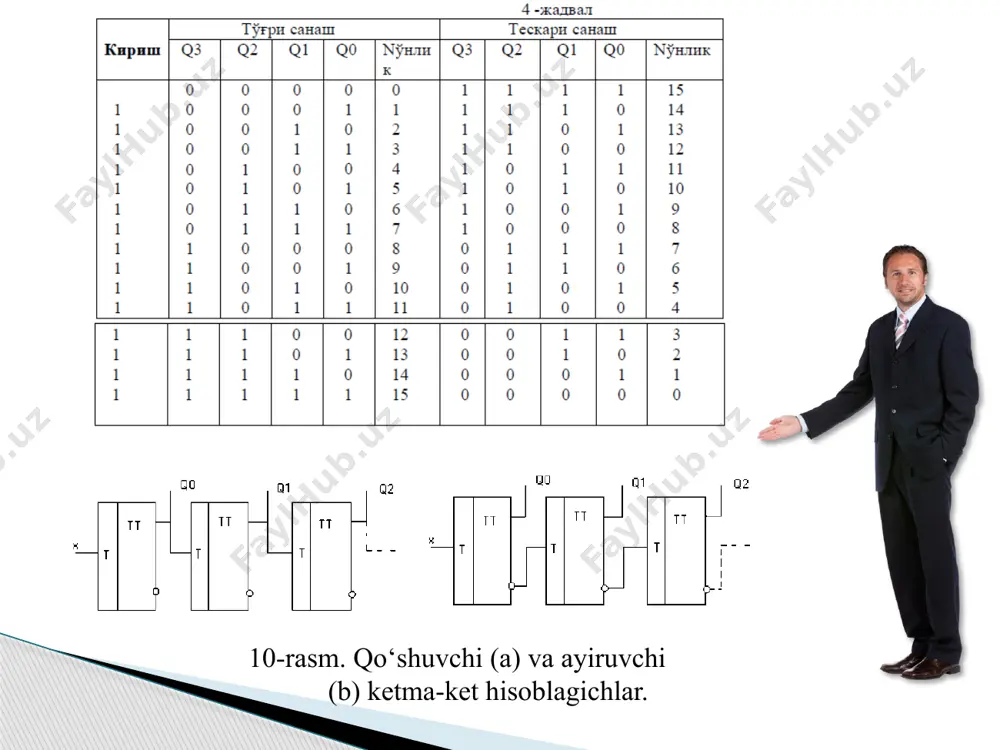

i, chunki har bir triggerning holati keyingi triggerning chiqish signali kelgandan so‘ng o‘rnatiladi. ketma-ket hisoblagichlarning sxemasi oddiy, lekin ishlash tezligi past. 10-rasm. qo‘shuvchi (a) va ayiruvchi (b) ketma-ket hisoblagichlar. ketma-ket xisoblagichni o‘rnatish vaqti hisoblagichning razryadlar soniga (n) va triggerni holatini o‘rnatish vaqtiga (ttp) to‘g‘ri proportsional tk = nttp. parallel hisoblagichlarda triggerlar bir-biriga konhyuktorlar bilan ulanadi (11-rasm). hisoblagichga kirish signali kelganda xamma triggerlar birdaniga o‘z xolatlarini o‘rnatadilar. xar bir trigger o‘z holatini faqat oldingi triggerlar “1” xolatida bo‘lgan taqdirdagina o‘zgartiradi. parallel hisoblagichning o‘rnatish vaqti razryadlar soniga bog‘lik emas va quyidagicha topiladi tk = tzk + ttg , bu yerda tzk - signalning konhyuktordan o‘tish vaqti. ixtiyoriy moduli hisoblagich sintezi talabalar ixtiyoriy modulli hisoblagichni qurishlari kerak. ixtiyoriy k modulli hisoblagichni qurish uchun m=2n modulli ikkilik hisoblagichdan foydalanish kerak. ikkilik hisoblagichning razryadlar soni p quyidagi shartni qoniqtirishi kerak: n = log2k ikkilik hisoblagichning ortiqcha (l = m - k) holatlari chiqarib tashlanishi kerak. …

4 / 15

i qurilgan (5-jadval). jadvalning o‘ng tarafida to‘rtta triggerning kirish signalarining qiymati keltirilgan. 5 -jadval bo‘yicha qanday o‘tish bo‘lganligi aniqlanadi va buning uchun trigger kirishiga qanday signal uzatish kerakligi triggerning boshqaruv jadvali asosida topiladi. reversiv xisoblagich. quyidagi rasmda ayirishda ishlatiladigan vya va quyishda ishlatiladigan sya chikishlari, umumiy ya yangilash kirishlari bulgan ikki darajali xisoblagich chizmasi berilgan. deylik, kodning dastlabki kiymati 2 ga teng (q1=1 va q0=0). qo`shish rejimini ko`rib chiqamiz, unda "-1" kirishiga nolg‘ "+1" kirishiga ega impulg‘s ulangan. kirish ispulg‘sining manfiy fronti va-yoki-emas elementida bajarilgan "1 da 2" mulg‘tipleksorining yukori kanalidan o`ta olmaydi. bunga q0=0 ning eski qiymati yo`l qo`ymaydi. pastki kanal kirishlariga esa bir va nolning kong‘yuktsiyasi tahsir ko`rsatadi. (q0=1). shuning uchun multipleksor chiqishdagi signal nolga teng va t1 triggeri ilgarigi xolatini saklab koladi. to triggerining xisob kirishiga "yoki" elementining tutilish vaktiga teng bulgan vaktdan sung manfiy front kelib tushadi. shundan sg‘tng chikishdagi yangi kiymat urnatiladi. q0=1(~q0=0). bunda yuqori …

5 / 15

$kamayayotgan raqamlarning ikkilik koddagi yozuvidir. bazida kelayotgan im’ulg‘slarni navbat bilan qo‘shadigan yoki ayiradigan sanoqchilarga ehtiyoj bo‘-ladi. bular reversiv deyiladi. reversiv sanoqchilar ikkita sanoq kirishiga ega: «+1» va «-1». reversiv sanoqchilar ham o‘rnatuvchi kirishlarga ega. hisoblagichlarning hisoblash texnikasida qo‘llanilishi quyidagi rasmda moduli 10 (ikkilik-unlikda) bulgan 6 ta xisoblagich ketma-ket ulangan. xar bir kaskadning axborot chikishlari vsd kod uzgartiruvchisi orkali yetti sigmentli indikatorga ulangan. umuman ushbu qurilma uch masalani yechishi mumkin: impulslar sonini xisoblash, ularning qaytarilish chastotasini va uzunligini o`lchash. ulchash bajarishdan oldin xisoblagichlarni tozalash kerak. bu k kirishga impulg‘s berish bilan amalga oshiriladi. 1) impulslar sonini xisoblash ularni v a elementining ikkala kirishiga (yoki bitta kirishiga 1) berish yuli bilan bajariladi. masalan: kirishga n=1997 impulsi kelib tushdi. shunda kichik xisoblanadi qqo=1997 shob 10=7 xolda saklanib koladi. utish chiqishiga sro=1997\10=199 impulsi utadi, va shu tariqa 001=(199 shoyo 10)=9 va sr1=199\10=19. sanoq oxirida xisoblagichlar chiqishida svd kodli 0000 0000 0001 1001 1001 0111 …$
