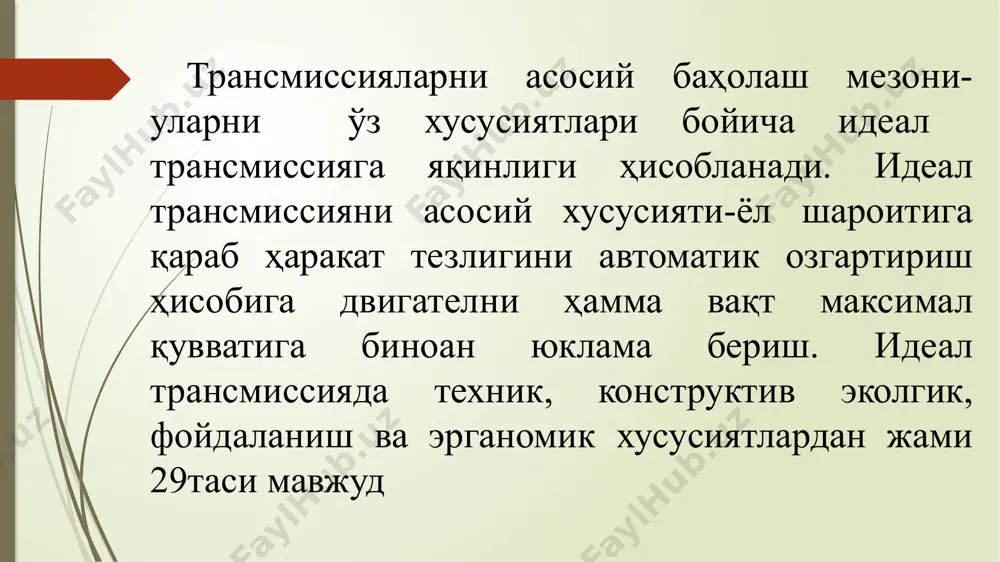

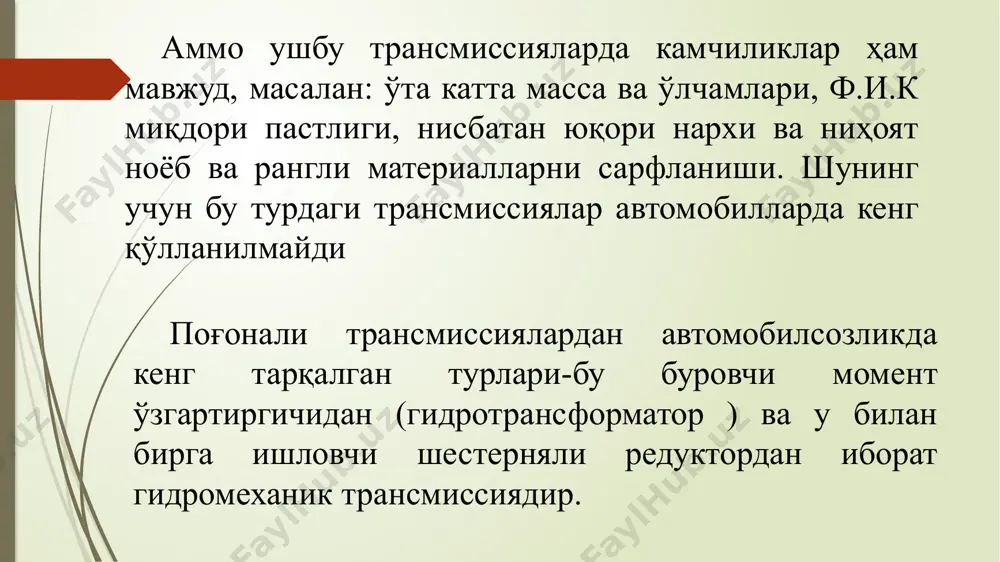

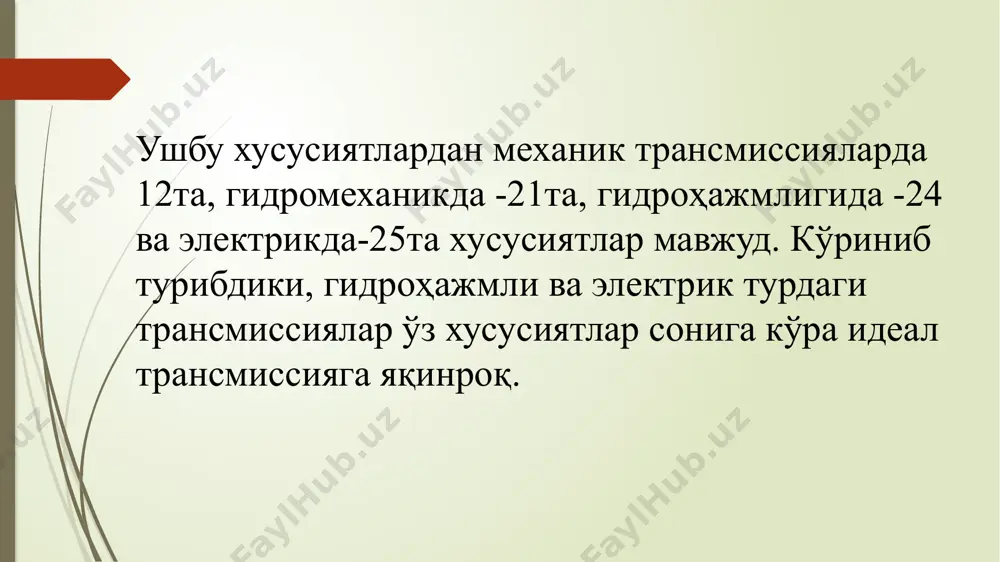

prezentatsiya powerpoint 14-mavzu: pogonasiz transmissiyali mashinalarni o'ziga xos tortish dinamikasi reja: gidrotransformatorlarda burovchi momenti. gidrotransformatorlar. reaktiv g'ildir transmissiyalarni asosiy baholash mezoni-ularni o'z xususiyatlari boyicha ideal transmissiyaga yaqinligi hisoblanadi. ideal transmissiyani asosiy xususiyati-yol sharoitiga qarab harakat tezligini avtomatik ozgartirish hisobiga dvigatelni hamma vaqt maksimal quvvatiga binoan yuklama berish. ideal transmissiyada texnik, konstruktiv ekolgik, foydalanish va erganomik xususiyatlardan jami 29tasi mavjud ushbu xususiyatlardan mexanik transmissiyalarda 12ta, gidromexanikda -21ta, gidrohajmligida -24 va elektrikda-25ta xususiyatlar mavjud. ko'rinib turibdiki, gidrohajmli va elektrik turdagi transmissiyalar o'z xususiyatlar soniga ko'ra ideal transmissiyaga yaqinroq. ammo ushbu transmissiyalarda kamchiliklar ham mavjud, masalan: o'ta katta massa va o'lchamlari, f.i.k miqdori pastligi, nisbatan yuqori narxi va nihoyat noyob va rangli materiallarni sarflanishi. shuning uchun bu turdagi transmissiyalar avtomobillarda keng qo'llanilmaydi pog'onali transmissiyalardan avtomobilsozlikda keng tarqalgan turlari-bu burovchi moment o'zgartirgichidan (gidrotransformator ) va u bilan birga ishlovchi shesternyali reduktordan iborat gidromexanik transmissiyadir. gidrotransformatorlarni asosiy avzalliklaridan biri bu mashinaga tashqwi ta'sir qiluvchi qarshiliklar …

2 / 19

yuritma orqali ulangan turbinadan va qo'zg'almas qilib mahkamlangan parrakli reactor g'ildiragidan iborat. godrotransformatorning – nasos, turbina va reactor g'ildiraklari yopiq hajmli bo'shliqni tashkil qiladi, ish jarayonida bu bo'shliqda suyuqlik doimiy ravishda nasosdan turbinaga, undan reactor parraklariga va undan keyin yana nasos g'ildiragiga o'tib harakatlanadi. nasos g'ildiragidan harakat olgan suyuqlik oqimi u bilan birga aylanishdan tashqari markazdan qochma kuch ta'sirida unga nisbatan ham harakatlanib, turbine g'ildirak parraklariga urilib uni aylantiradi gidrotransformatorlarni barqarorlashgan ish rejimida uning g'ildiraklariga ta'sir qiluvchi yig'indi burovchi momentlar nolga teng bo'ladi va buni shunday yozish mumkin: bunda mt , mnas va mr – turbine , nasos va reaktor g'ldiraktorlaridagi burovchi momentlar ushbu tenglamadan ko'rinib turibdiki, nasos g'ildirak validan turbine g'ildirak valiga uzatilayotgan burovchi moment teaktor g'ildiragi tomonidan hosil qilinadigan burovchi moment mr tomonidan o'zgartiriladi reaktiv moment mr ni hosil qilinishi uning qo'g'almas parraklari turbinadan nasos g'ildiragiga o'tayotgan suyuqlikni harakat yo'nalishini o'zgartirishi natijasida vujudga keladi . reaktor g'ildiragidagi parraklar …

3 / 19

matik munosabatlarni uzatish nisbati orqali tavsiflash odatga kirgan , bu nisbat uzatish soniga teskari bo'lgan qiymatdir : bunda ηt – turbine gildirak valining aylanish chastotasi; ηnas- etakchi nasos gildirak valining aylanish chastotasi; gidrotransformatorning fik quyidagi formula bo'yicha aniqlanadi; nasos va turbine gildirak vallaridagi burovchi momentlar qiymatlari gidrotransformatorlarni turiga o'lchamiga, etakchi (nasos) valni aylanishlar chastotasiga va qo'llanadigan ishchi suyuqlikka bog'liq. ular shunday aniqlanadi: bunda λ1 va λ2-tajriba (sinov) yordamida aniqlanadigan gidrotransformatorni birlamchi va ikkilamchi momentlarni koeffitsientlari; ρs -ishchi suyuqlikni zichligi; d- gidrotransformatorni ishchi bo'shlig'ining tashqi diametri; avtomobillarda tashqi qarshiliklarni sezadigan (prozrachniy) va sezmaydigan (neprozrachniy) tavsifnomali gidrotransfarmatorlarda qo'llaniladi. qarshilikni sezmaydigan (neprozrachniy) tavsifnoma bo'yicha ishlaydigan gidrotransformatorlarda trubina g'ildirak valini aylanishlar chastatasi va tashqi qarshiliklarni (yuklamani) o'zgarishi nasos g'ildiragini ishlash rejimiga ta'sir qilmaydi. bu turdagi gidrotransfarmatorlarda birlamchi valning koeffitsienti ƛ1 tavsifnomani barcha nuqtalarida ta'minot o'zgarmas qiymatga ega. ushbu turdagi gidrotransfarmator orqali dvigatel tashqi ta'sir qiluvchi qarshiliklarni o'zgarishidan himoyalangan. qarshilikni sezadigan (prozrachniy) tavsifnomali oddiy uch …

4 / 19

ormator va etakchi g'ildiraklar orasida joylashgan transmissiyani mexanik qismini mos xolda fik va uzatish soni. etakchi g'ildiraklarni toyishini nazarga olmasdan xarakat tezligi aniqlaniladi: qarshilikni sezmaydigan tavsifnomali gidrotransformator o'rnatilgan avtomobillar uchun ηtt-rasmda pk=f(v) bog'lanish ifodalangan 14.1-rasm qarshilikni sezmaydigan gidrotransformator o'rnatilgan gidromexanik transmissiyali avtomobilni tortish tavsifnomasi. qarshilikni sezmaydigan tavsifnomali gidrotransformatorlarda mashina barqaror rejimda ishlaganida nasos g'ildiragi aylanish chastotasi o'zgarmas bo'ladi. uning miqdorini gidrotransformatorini kirish tavsifnomasidan aniqlanadi. agar nnas = const bo'lsa ig.t = f(v) ig.t = f(v) bog'lanish to'g'ri chiziqli shaklga ega bo'ladi. grafikda (-rasm) ushbu chiziq kordinatani nol nuqtasidan chizilgan qiya chiziq bilan ifodalangan. qishloq xo'jaligida foydalaniladigan traktorlarda gidrodinamik turdagi transmissiyalar ayrim rusumlarida qo'llaniladi, masalan dt-175s zanjir tasmali traktorlarida. pog'onasiz transmissiya qo'llanilgan mashinalarda dvigatelni yuklanish koeffitsienti 7…11% ga oshadi, bu esa o'z navbatida mashinani ish unumini oshirishiga sababchi bo'ladi, chunki mashina-traktor agregatini o'rtacha ishichi tezligi kattaroqligi bilan tushuntirish mumkin. olimlar xisoblariga ko'ra mta unumi bajarilayotgan ish turiga qarab 15…45% ga oshishi …

5 / 19

liklarini aytib bering. 10. nima sababdan pog'onasiz transmissiyalar keng tarqalmagan? image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png /docprops/thumbnail.jpeg
