1 / 19

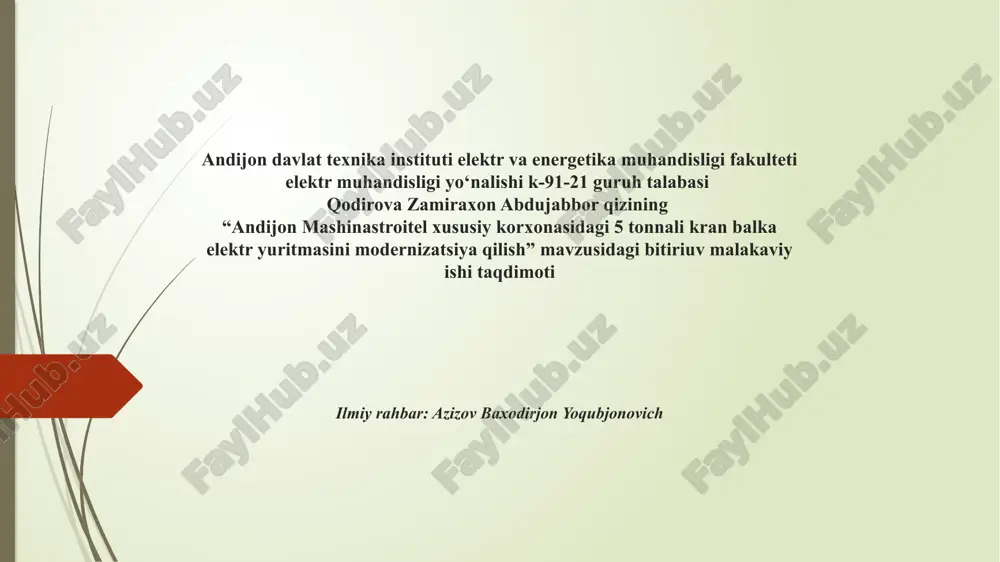

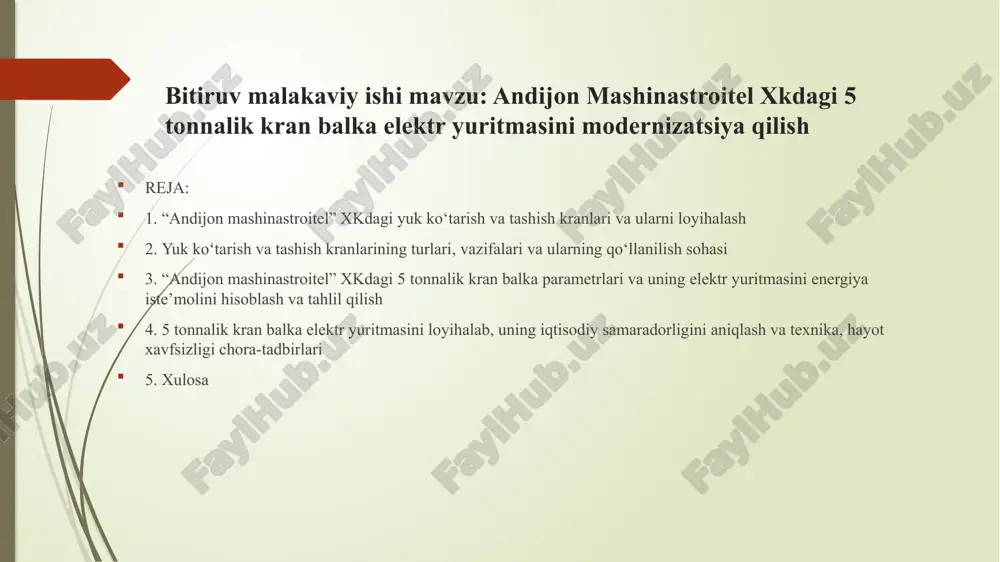

andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti elektr muhandisligi yo‘nalishi k-91-21 guruh talabasi qodirova zamiraxon abdujabbor qizining “andijon mashinastroitel xususiy korxonasidagi 5 tonnalik kran balka elektr yuritmasini modernizatsiya qilish” mavzusida bitiriuv malakaviy ishi taqdimoti ilmiy rahbar: azizov baxodirjon andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti elektr muhandisligi yo‘nalishi k-91-21 guruh talabasi qodirova zamiraxon abdujabbor qizining “andijon mashinastroitel xususiy korxonasidagi 5 tonnali kran balka elektr yuritmasini modernizatsiya qilish” mavzusidagi bitiriuv malakaviy ishi taqdimoti ilmiy rahbar: azizov baxodirjon yoqubjonovich bitiruv malakaviy ishi mavzu: andijon mashinastroitel xkdagi 5 tonnalik kran balka elektr yuritmasini modernizatsiya qilish reja: 1. “andijon mashinastroitel” xkdagi yuk ko‘tarish va tashish kranlari va ularni loyihalash 2. yuk koʻtarish va tashish kranlarining turlari, vazifalari va ularning qo‘llanilish sohasi 3. “andijon mashinastroitel” xkdagi 5 tonnalik kran balka parametrlari va uning elektr yuritmasini energiya iste’molini hisoblash va tahlil qilish 4. 5 tonnalik kran balka elektr yuritmasini loyihalab, uning iqtisodiy …

2 / 19

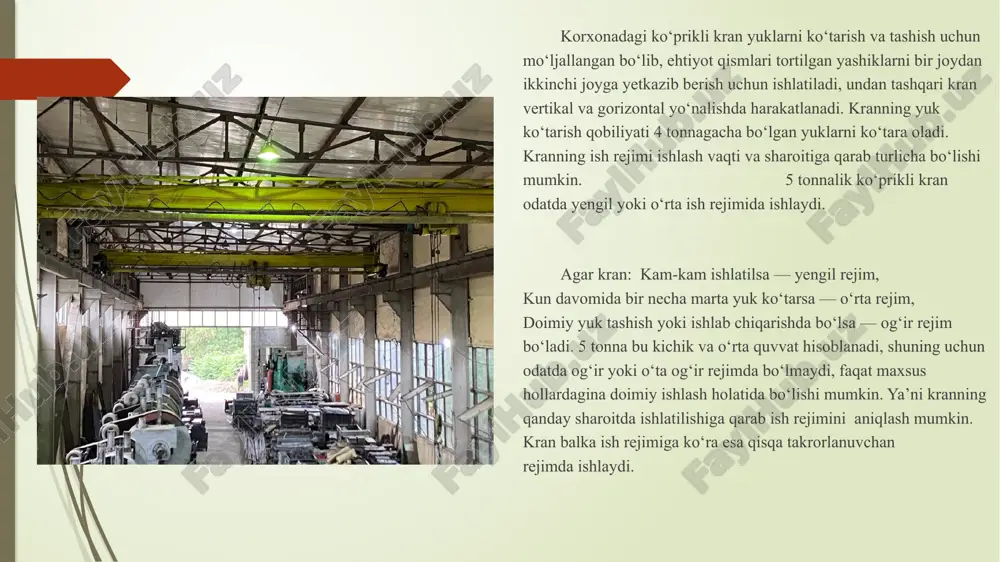

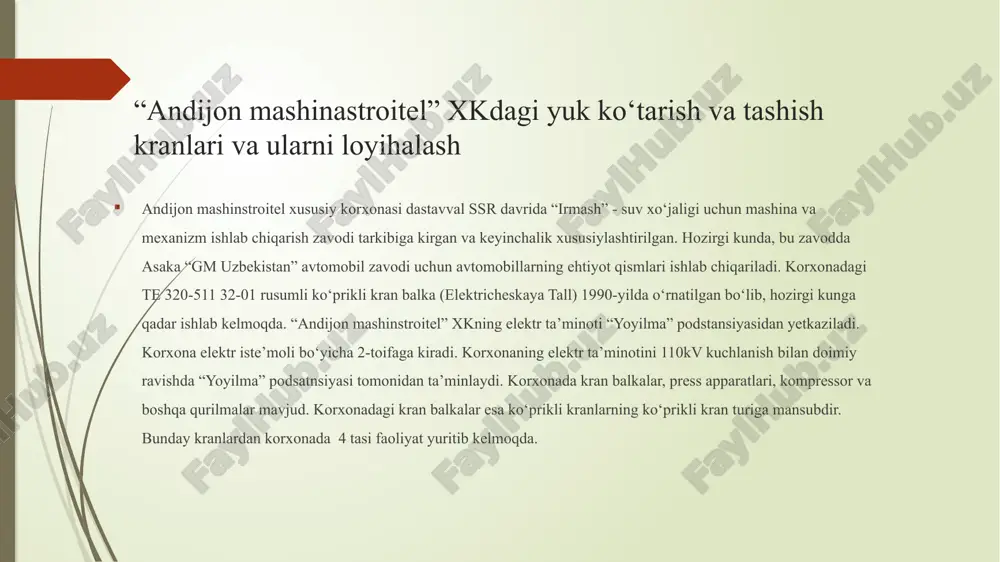

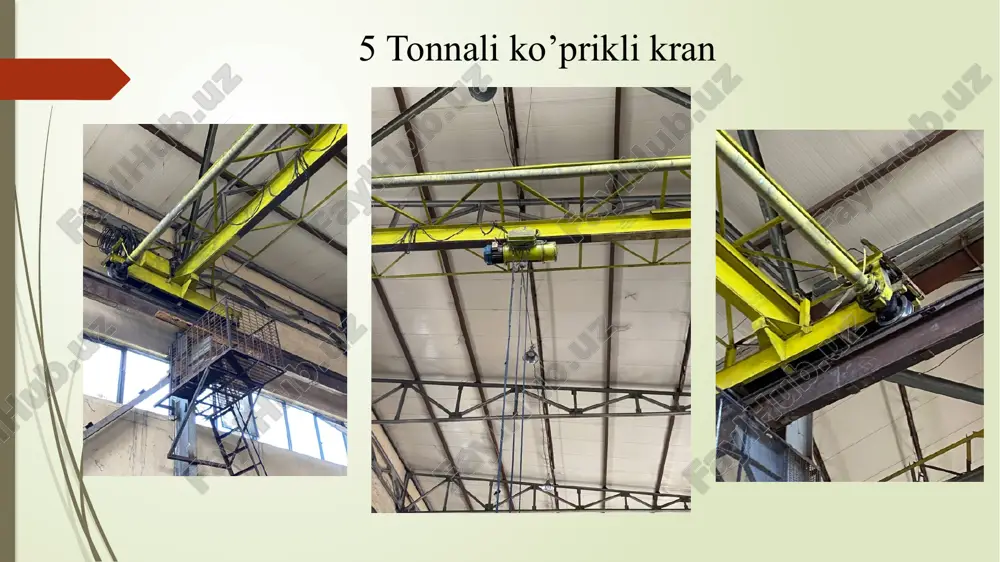

iste’moli bo‘yicha 2-toifaga kiradi. korxonaning elektr ta’minotini 110kv kuchlanish bilan doimiy ravishda “yoyilma” podsatnsiyasi tomonidan ta’minlaydi. korxonada kran balkalar, press apparatlari, kompressor va boshqa qurilmalar mavjud. korxonadagi kran balkalar esa ko‘prikli kranlarning ko‘prikli kran turiga mansubdir. bunday kranlardan korxonada 4 tasi faoliyat yuritib kelmoqda. 5 tonnali ko’prikli kran korxonadagi ko‘prikli kran yuklarni ko‘tarish va tashish uchun mo‘ljallangan bo‘lib, ehtiyot qismlari tortilgan yashiklarni bir joydan ikkinchi joyga yetkazib berish uchun ishlatiladi, undan tashqari kran vertikal va gorizontal yo‘nalishda harakatlanadi. kranning yuk ko‘tarish qobiliyati 4 tonnagacha bo‘lgan yuklarni ko‘tara oladi. kranning ish rejimi ishlash vaqti va sharoitiga qarab turlicha bo‘lishi mumkin. 5 tonnalik ko‘prikli kran odatda yengil yoki o‘rta ish rejimida ishlaydi. agar kran: kam-kam ishlatilsa — yengil rejim, kun davomida bir necha marta yuk ko‘tarsa — o‘rta rejim, doimiy yuk tashish yoki ishlab chiqarishda bo‘lsa — og‘ir rejim bo‘ladi. 5 tonna bu kichik va o‘rta quvvat hisoblanadi, shuning uchun odatda og‘ir …

3 / 19

nxron dvigatel tanlab olindi. faza rotorli asinxron dvigatelning ishlashi davomida, krandagi energiya samaradorlik bilan bog‘liq bo‘lgan muammolarni hal qilindi. korxonadagi elektr motorlarning buzilish sabablari motor statorining haddan tashqari yuklanishi yoki qizib ketishi, 15,94% chulg‘amlar orasidagi qisqa tutashuv, 17,39% podshipnikning shikastlanishi, 11,59% stator chulg‘amlari yoki izolyatsiyasining shikastlanishi, 8,70% stator va rotor o‘rtasidagi notekis havo bo‘shlig‘i, (14,49%) elektr motorining ikki fazada ishlashi, 11,59% stator chulg‘amlarining mahkamlagichining bo‘shligi, 8,70% elektr motor rotorining muvozanatsizligi, 4,35% valning noto‘g‘ri joylashishi, 7,25% dvigatel statorining haddan tashqari yuklanishi yoki qizib ketishi chulg'amlar orasidagi qisqa tutashuv podshipnikning shikastlanishi stator chulg'amlari yoki izolyatsiyasining shikastlanishi stator va rotor o'rtasidagi notekis havo bo'shlig'i elekt r motorining ikki fazada ishlashi stator chulg'amlarining mahkamlagichining bo'shligi elektr motor rotorining muvozanatsizligi valning noto'g'ri joylashishi 15.942028985507244 17.391304347826086 11.594202898550725 8.695652173913043 14.492753623188406 11.594202898550725 8.695652173913043 4.3478260869565215 7.2463768115942031 ko‘prikli kran ish rejimiga asosan, energiya samaradorligini oshirish uchun turli holatlarni tahlil qildik, ko‘prikli kran dvigatelida eng ko‘p sarf bo‘ladigan energiya-bu, ishga tushirishda …

4 / 19

ki to‘xtash kuch turi doimiy yuklama (statik moment) o‘zgaruvchan yuklama (zarba, inertsiya) asosiy o‘lchov aylanish tezligi va moment bog‘lanishi vaqtga nisbatan moment va tezlik o‘zgarishi qo‘llanilishi va talab yukni ushlab turish, sekin harakat barqarormoment yukni ko‘tarish/tushirish boshlanishi, to‘xtash yuqori boshlang‘ich moment statik tavsif – motorning doimiy yuk ostida ishlashini, dinamik tavsif – motorning o‘zgaruvchan harakatlarga qanday javob berishini ifodalaydi. ko‘prikli kran parametrlari yuk qn ni h balandlikka koʻtarish vaqti =150 sek yukni sex boʻyisha jildirish vaqti =300 sek yuk qnni h balandlikdan tushirish vaqti 150 sek yuk qnni h balandlikdan tushirish vaqti 150 sek yukni ilish moslamasi 0,2·qn ni tushirish vaqti yukni koʻtarishda dvigatel validagi statik moment mexanizmni statik yuklama diagrammasi va tiristorli oʻzgartkish yordamida elektr yuritmani boshqarish sxemasi elektr dvigatel quvvatini hisoblash va tahlil qilish dastlab dvigatelni quvvati, standart ishlash davomiyligi bilan, eng ogʻir yukni koʻtarishdagi hisobiy quvvat boʻyisha quyidagi shart asosida tanlanadi: hisobiy quvvat hisobiy quvvat standart ishlash …

5 / 19

mentini sezilarli darajada kamaytirdim. energiya samaradorligi dastlabki (tkr tizimisiz) holat: • motor quvvati (pkir): 5.5 kvt • foydali quvvat(pchiq): 4.7 kvt • samaradorlik: n n=4.7/5.5*100%=85,45% tristorli boshqaruv bilan holat: • motor quvvati (pkirit): 5.5 kvt (umuman o‘zgarmaydi) • foydali (chiqish) quvvat:5.1 kvt • samaradorlik: n n=5.1/5.5*100% = 92.73% tristorli boshqaruv natijasida motorning foydali ishlashi oshdi va samaradorlik 85.45% dan 92.73% gacha ko‘tarildi. yillik energiya isrofi farqi bu yerda: • pkir — motor kirish quvvati (kvt), • pchiq — foydali chiqish quvvati (kvt), • tyillik — motor ishlash vaqti (soat/yil). motor quvvati: 5.5 kvt dastlabki chiqish quvvat: 4.7 kvt tristorli chiqish quvvat: 5.1 kvt yiliga ishlash vaqti: 2304 soat dastlabki yillik isrof: eisrof=(5.5-4.7)*2304=1843kvtsoat tkr tizimi bilan yillik isrof: eisrof=(5.5-5.1)*2304=921kvt soat tkr tizimida qo‘llanganda yillik energiya isrofi: 1843 kvt-soatdan 921kvt soatgacha kamaydi. bunda esa yiliga 922 kvt-soat energiya tejash mumkin. bazaviy kran balka resurs va iqtisodiy xarajatlari : 84,583,733 mln so‘m loyihalanayotgan …
