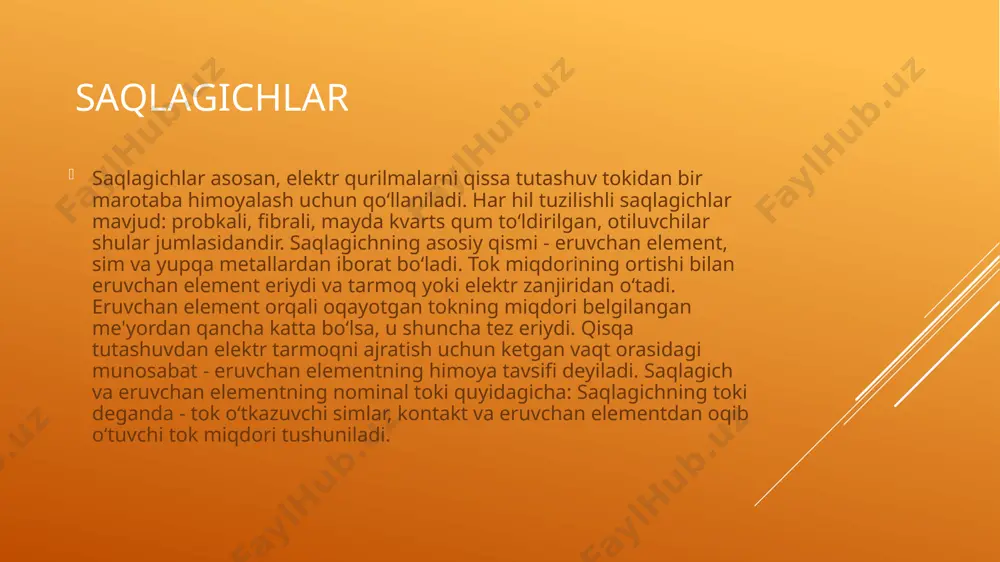

andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21-guruh talabasi ahmadaliyev xusniddinning stansiya va podstansiyalarning elektr qismi fanidan tayyorlagan mustaqil ishi saqlagichlarni koʻrsatmalari, turlari va tuzilishlari. reja: 1. saqlagichlar 2. saqlagich turlari. 3. xulosa. 4. foydalnilgn adabiyotlar saqlagichlar saqlagichlar asosan, elektr qurilmalarni qissa tutashuv tokidan bir marotaba himoyalash uchun qo‘llaniladi. har hil tuzilishli saqlagichlar mavjud: probkali, fibrali, mayda kvarts qum to‘ldirilgan, otiluvchilar shular jumlasidandir. saqlagichning asosiy qismi - eruvchan element, sim va yupqa metallardan iborat bo‘ladi. tok miqdorining ortishi bilan eruvchan element eriydi va tarmoq yoki elektr zanjiridan o‘tadi. eruvchan element orqali oqayotgan tokning miqdori belgilangan me'yordan qancha katta bo‘lsa, u shuncha tez eriydi. qisqa tutashuvdan elektr tarmoqni ajratish uchun ketgan vaqt orasidagi munosabat - eruvchan elementning himoya tavsifi deyiladi. saqlagich va eruvchan elementning nominal toki quyidagicha: saqlagichning toki deganda - tok o‘tkazuvchi simlar, kontakt va eruvchan elementdan oqib o‘tuvchi tok miqdori tushuniladi. eruvchan elementning toki deganda, - eruvchan elementning o‘zidan oqib …

2 / 18

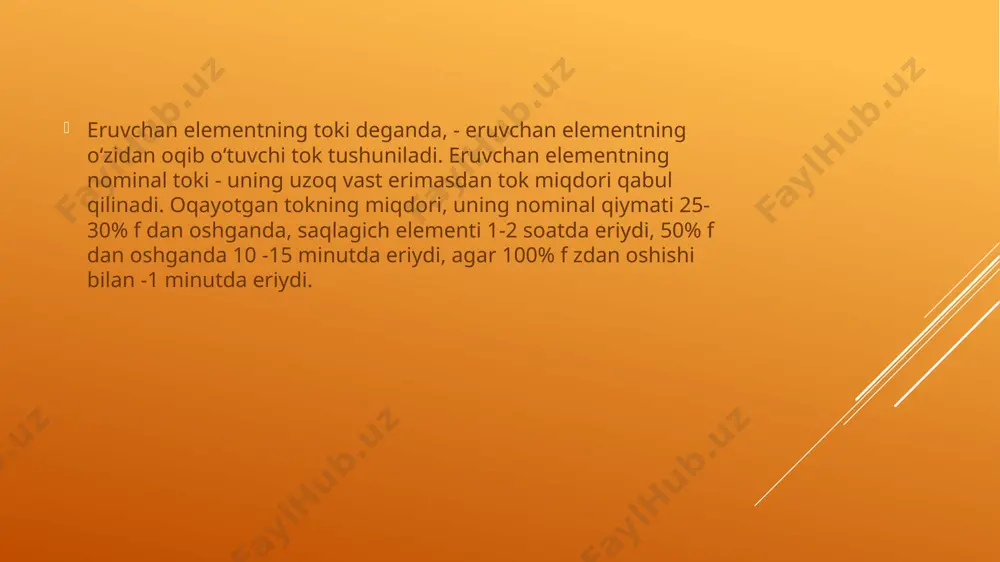

chan element, kontakt qismi, yoy soʼndiruvchi qurilma va yoy soʼndiruvchi muhitdan iborat. saqlagichlar turli xil konstruktsiyali boʼladi. masalan tiqinsimon, yopiq fibra trubkali, qum toʼldirmali, otuvchi saqlagichlar boʼlishi mumkin. saqlagichlarning ishlashi eruvchan element va saqlagichni nominal toki hamda eruvchan elementning himoya xarakteristikasi bilan xarakterlanadi. saqlagichning nominal toki deb uning tok oʼtkazuvchi va kontakt qismlari hisoblangan tokka aytiladi, eruvchan elementning nominal toki deb esa shu elementning oʼzi hisoblangan tokka aytiladi. eruvchan elementning nominal toki qilib u uzoq vaqt kuymasdan ishlay oladigan tok qabul qilinadi. eruvchan elementning himoya xrakteristikasi deb zanjirni uzilish vaqtini tokka bogʼliqligiga aytiladi. tok nominaldan 25-30% koʼp boʼlganda saqlagich elementi 1-2 soat mobaynida kuyadi, tok nominaldan 50% ortib ketganda 10-15 minutda, 100% ortib ketganda esa 1 minutni ichida kuyishi lozim. saqlagichlarni ishlash tezligini oshirish uchun har xil materillardan tayyorlangan, maxsus shaklli hamda metallurgik effekt qoʼllanilgan eruvchan elementlar ishlatiladi. eruvchan elementlar tayyorlashda mis, rux, alyumin, qoʼrgʼoshin va kumushdan foydalaniladi. barcha saqlagichlarning …

3 / 18

i uzadi. saqlagich ta'sirlashish vaqti 20 s dan oshmaydi. uzluksiz ishlaydigan bimetall saqlagichlar ko'proq yoritish va oynatozalagich zanjirlariga o’rnatiladi. uziliksiz ishlaydigan saqlagichlarning ishlash printsipi quyidagicha. tok nominal qiymat doirasida bo’lganda plastina 5 uncha qizimaydi va deyarii deformatsiyalanmaydi. bu holda kontoktlar tutash bo'ladi. zanjirdagi tok chega- raviy qiymatdan oshganda bimetall plastina qizib deformatsiyalanadi va kontaklarni uzadi. kontaktlar uzilgandan keyin bimetall plastinadan tok o'tmaydi va u soviydi. natijada kontaktlar yana tutashadi. kontaktlarni uzilib-tutashish jarayoni zanjirdagi tokning oshib ketishi sababi bartaraf qilinmagunicha uzluksiz davom etadi. pk tipidagi saqlgich pn-2 tipidagi saqlagich yopiq qismlarga ajraydigan to’ldirgichsiz patronli pn-2tipli saqlagichlar 220 va 500 v ga va 15-1000 a patronlarning to’kiga mo’jallanib ishlab chiqariladi. uzishning chegara toki nominal tokga bogliq, boladi va 1200-2000 a oraligida bo’ladi. xulosa xulosam shuki saqlagichlarni qoyilishidan maqsad elektr qurilmalarini kuyishi yoki bazi bir xollarda ularni yonib ketishdan oldini olish maqsadida saqlagichlar o’rnatiladi. agar saqlagichlar o’rnatmasek elektr qurilmamizga zarar yetishi mumkin. saqlagichni …

4 / 18

ng image4.jpg image5.jpg /docprops/thumbnail.jpeg
