elektryuritmaasoslari kurs ishi
Page preview (5 pages)

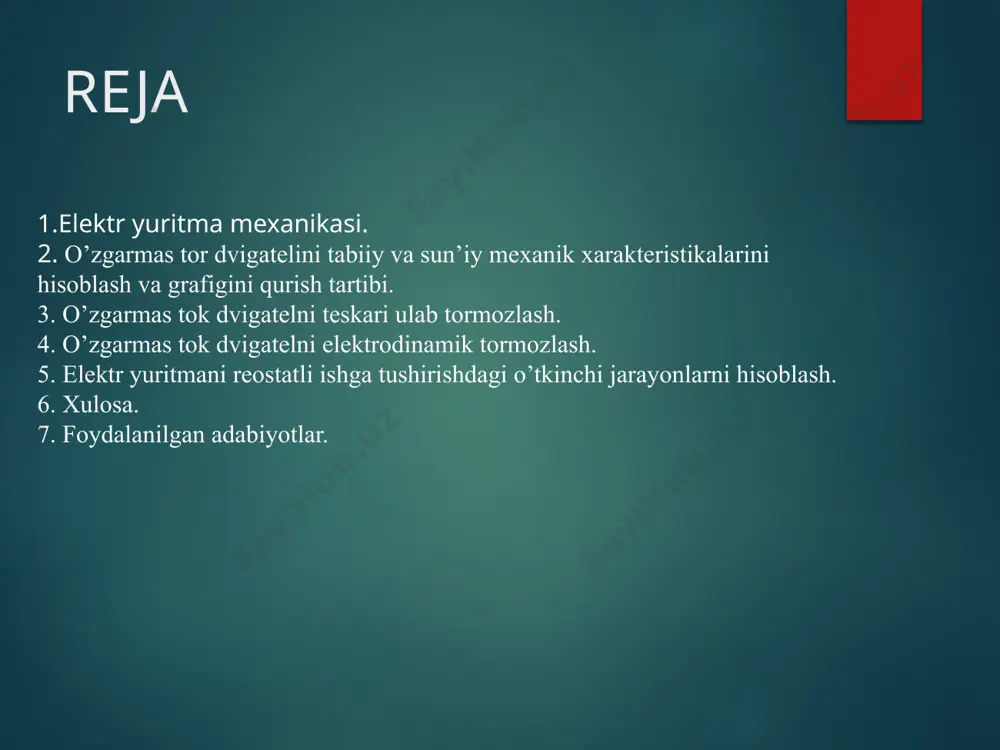

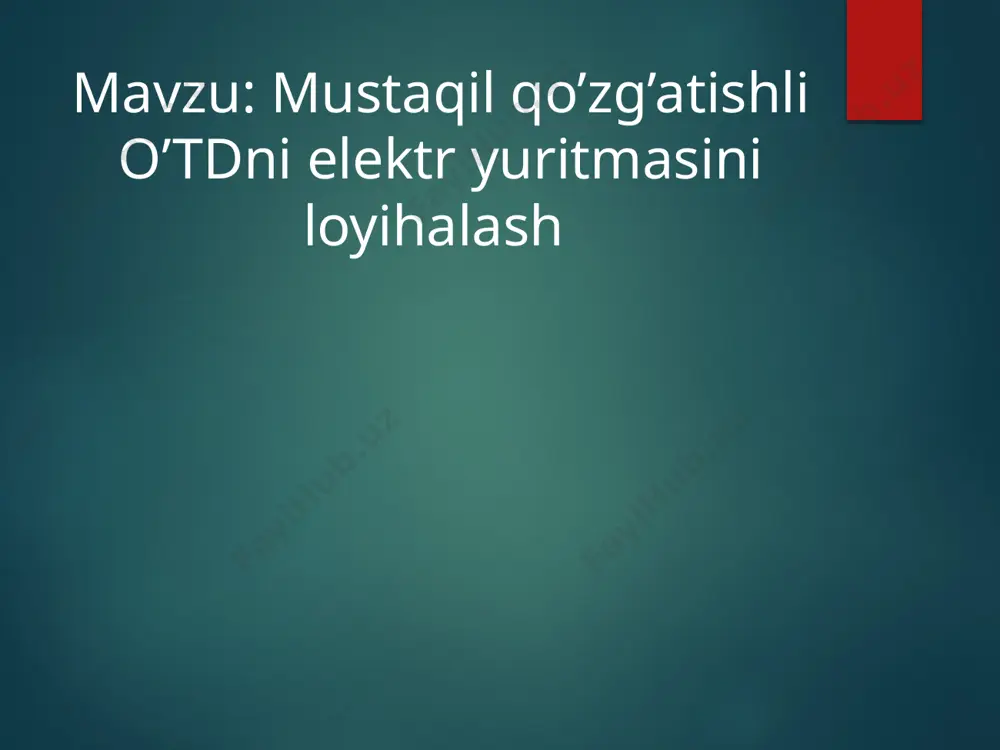

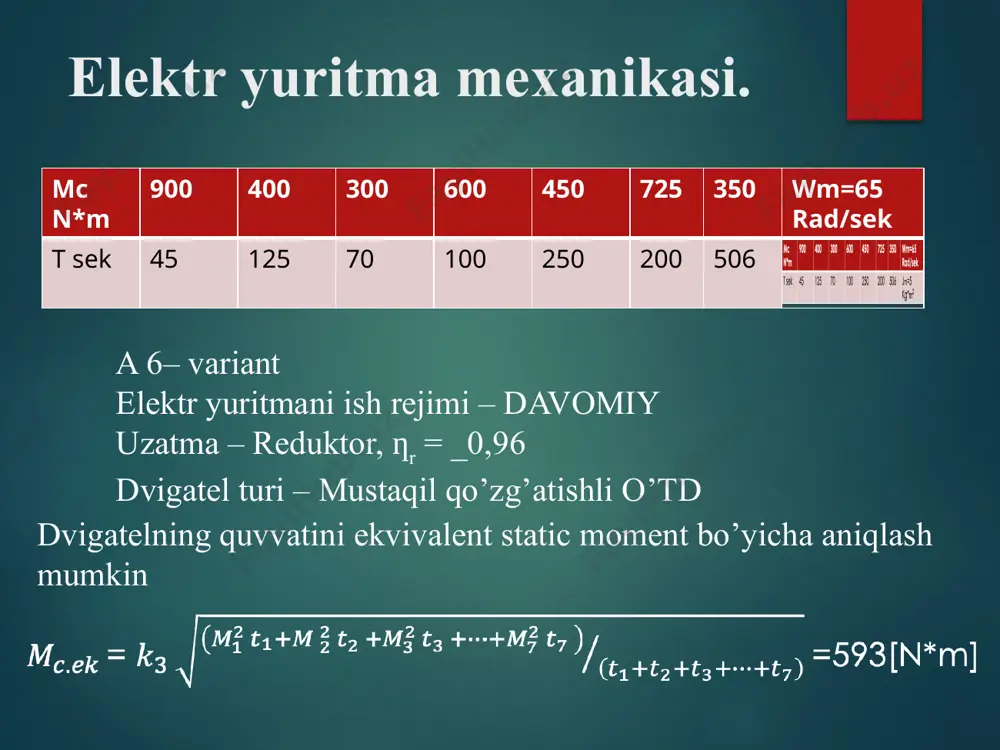

Scroll down 👇![andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi numonov ismoiljonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi qutbiddinov yaxyobekning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. mavzu: mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja 1.elektr yuritma mexanikasi. 2. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 3. o’zgarmas tok dvigatelni teskari ulab tormozlash. 4. o’zgarmas tok dvigatelni elektrodinamik tormozlash. 5. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7. foydalanilgan adabiyotlar. elektr yuritma mexanikasi. a 6– variant elektr yuritmani ish rejimi – davomiy uzatma – reduktor, ƞr = _0,96 dvigatel turi – mustaqil qo’zg’atishli o’td mc n*m 900 400 300 600 450 725 350 wm=65 rad/sek t sek 45 125 70 100 250 200 506 jm=5 kg* = =593[n*m] dvigatelning quvvatini ekvivalent static …](/media/previews/pages/preview_SnqHfZS.webp "elektryuritmaasoslari kurs ishi - Page 1")

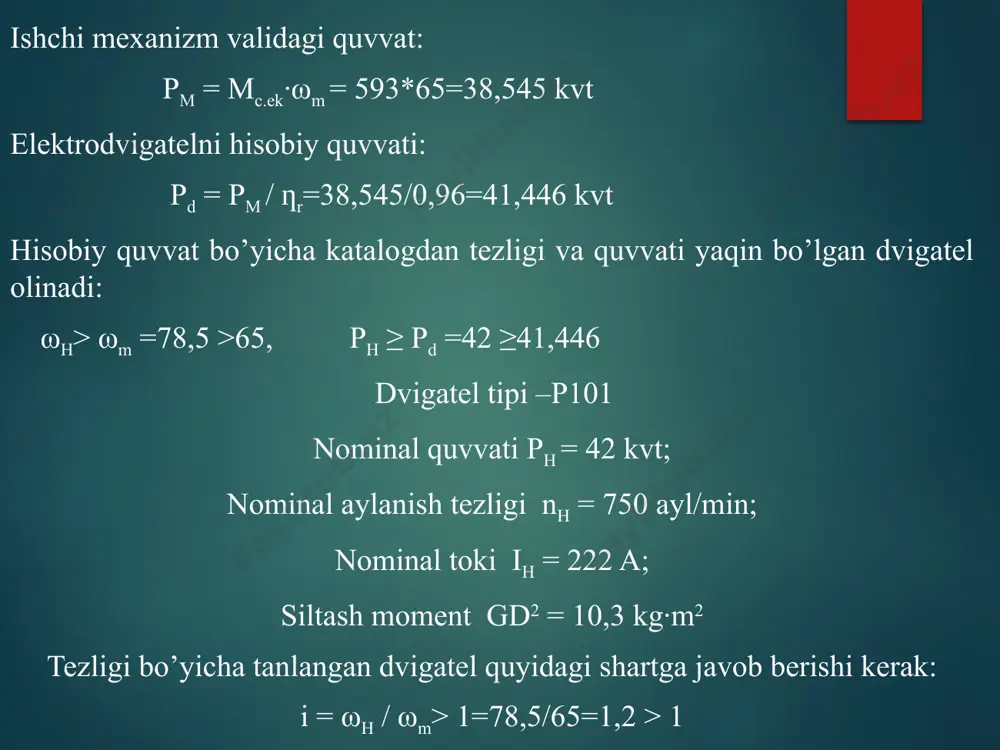

![da: ωh = nh / 9,55=750/9.55=78.5[ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9.55ω0=84.37*9.55=805 ay/min nominal moment hisoblanadi: =42000/78.5=535 n*m o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. mustaqil qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari qo’zg’atish tokining nominal qiymatini hisoblang. ibh = uh / rsh =220/0.414=531 [ a ] yakorning nominal tokini aniqlang: iyan= ivn - ih=531-222=309.4 [ a ] 4. nominal qarshilik qiymatini aniqlang: rh =uh / iyan=220/309.4=0.711 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi ṙd = rd/ rh=0.06/0.711=0.084 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ = z + 1√1 / ṙdv·i̇2=4+1√1 / (0.084*195)=1.8 bu yerda i̇2 = 0,88in=222*0.88=195 a o’tish toki, u 20% gacha i̇ct tokdan katta olinadi. mustaqil(parallel) qo’zg’atishli o’zgarmas tok dvigatelini ishga tushirish xarakteristikalari. o’zgarmas tok dvigatelni teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi …](/media/previews/pages/preview_TnoJT9T.webp "elektryuritmaasoslari kurs ishi - Page 2")
About "elektryuritmaasoslari kurs ishi"
andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi numonov ismoiljonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi qutbiddinov yaxyobekning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. mavzu: mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja 1.elektr yuritma mexanikasi. 2. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 3. o’zgarmas tok dvigatelni teskari ulab tormozlash. 4. o’zgarmas tok dvigatelni elektrodinamik tormozlash. 5. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi ja...
This file contains 18 pages in PPTX format (1.3 MB). To download "elektryuritmaasoslari kurs ishi", click the Telegram button on the left.
