1 / 19

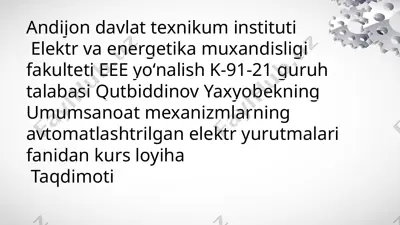

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” k-22-20 guruh talabasi ubaydullayev hayotilloxonning kurs ishi taqdimoti andijon davlat texnikum instituti elektr va energetika muxandisligi fakulteti eee yoʻnalish k-91-21 guruh talabasi qutbiddinov yaxyobekning umumsanoat mexanizmlarning avtomatlashtrilgan elektr yurutmalari fanidan kurs loyiha taqdimoti reja 1. kirish. 2. ko‘prikli kranlarning umumiy tuzilishi. 3. koʻprikli kranning yuk koʻtarish va aravacha mexanizmlarining asosiy parametrlari va oʻlchamlarini aniqlash. 4. koʻprikli kranning yuk kotarish va aravacha mexanizmi uchun yuklama diagrammasini qurish hamda dvigatel tanlash. 5. yurituvchi dvigatelni mexanik xarakteristikasini hisoblash va qurish. 6. xulosa. 7. foydalanilgan adabiyotlar. kirish hozirgi zamon og‘ir sanoatining, metallurgiya, mashinasozlik, energetika, qurilish materiallari ishlab chiqarish, ombor xo‘jaliklari va yuk terminal sohalarining o‘ziga xos xususiyatlaridan biri bo‘lib, og‘ir va yirik o‘lchamli yuklarni qisqa masofalarga tez va xavfsiz ko‘chirish ehtiyoji hisoblanadi. bu jarayonni mexanizatsiyalashtirish va avtomatlashtirishda yuk ko‘taruvchi mashinalar, ayniqsa, ko‘prikli kranlar muhim ahamiyatga ega. ko‘prikli kranlar og‘irlikni ko‘tarish, gorizontal harakatlantirish va uni aniq manzilga joylashtirish imkonini …

2 / 19

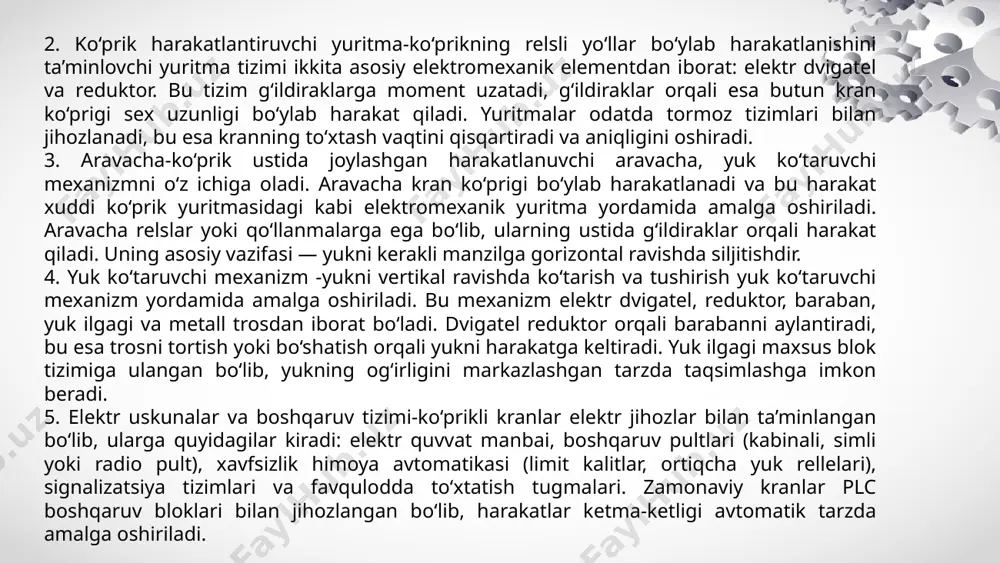

gan, ikki nurli ko‘priklar esa og‘ir yuklar bilan ishlovchi sexlarda qo‘llaniladi. ko‘prik konstruksiyasi asosan po‘latdan payvandlangan yoki maxsus metall profillar yordamida yig‘ilgan holda tayyorlanadi. ko‘prik relslar ustida harakatlanadi, bu relslar bino ichida ustunlar ustiga o‘rnatiladi. 2. ko‘prik harakatlantiruvchi yuritma-ko‘prikning relsli yo‘llar bo‘ylab harakatlanishini ta’minlovchi yuritma tizimi ikkita asosiy elektromexanik elementdan iborat: elektr dvigatel va reduktor. bu tizim g‘ildiraklarga moment uzatadi, g‘ildiraklar orqali esa butun kran ko‘prigi sex uzunligi bo‘ylab harakat qiladi. yuritmalar odatda tormoz tizimlari bilan jihozlanadi, bu esa kranning to‘xtash vaqtini qisqartiradi va aniqligini oshiradi. 3. aravacha-ko‘prik ustida joylashgan harakatlanuvchi aravacha, yuk ko‘taruvchi mexanizmni o‘z ichiga oladi. aravacha kran ko‘prigi bo‘ylab harakatlanadi va bu harakat xuddi ko‘prik yuritmasidagi kabi elektromexanik yuritma yordamida amalga oshiriladi. aravacha relslar yoki qo‘llanmalarga ega bo‘lib, ularning ustida g‘ildiraklar orqali harakat qiladi. uning asosiy vazifasi — yukni kerakli manzilga gorizontal ravishda siljitishdir. 4. yuk ko‘taruvchi mexanizm -yukni vertikal ravishda ko‘tarish va tushirish yuk ko‘taruvchi mexanizm …

3 / 19

bloklari bilan jihozlangan bo‘lib, harakatlar ketma-ketligi avtomatik tarzda amalga oshiriladi. 1-rasm. ikki ko’prikli kran. mavzu: ko’prikli kran elektr yuritmasini loyihlash 21-variant qy h a t01 11.4 6 9,1 300 16,5 3 1,1 180 0,87 28 (t) (m) (m/min) (kun) (soat) (min) (min) (o’lch son) (a) (metr) ko’prik uzunligi l= 28 metr yuk ko’tarish tezligi vn= 9 m/min yuk ko’tarsih balandligi h=6 metr kran ish sikl vaqti =3 min gy=qy*g=11,4·9,8=107,8kn gmax=gmax,k*g=12,5*9,8=22,5 kn gmax>gyu 122,5 kn>111,72kn ud=tish/tsikl=1,1/3 *100% = 36 tsikl=tish/ud=183,3 sek tp=0,5(183,3-80)= 51,65 sek yuk koʻtarish mashinalarining asosiy parametrlariga quyidagilar kiradi: 1)yuk koʻtaruvchanlik; 2)yukni koʻtarish balandligi; 3)prolet (kran gʻildiraklari orasidagi masofa); 5) quloch (mashina oʻrnatilgan tayanchdan yukkacha boʻlgan maksimal masofa); 4)koʻtarish va xarakatlanish tezligi; 5)yuk momenti; 6)koʻprik uzunligi 7)ish rejimi; bu koʻrsatkichlar asosida kranlarning ish qobiliyati belgilanadi va oʻrganiladi. kranning bir smena ichida koʻtaradigan barcha yuklarning oʻrtacha massasi quyidagicha aniqlanadi: gy.oʻr. =qy · g= 11,4 · 9.8=111,72 kn ; kranning bir …

4 / 19

qli tutashuvchi (lk), ikki marta oʻrilgan (lk – r), fu = 108 kn; boʻlgan poʻlat arqonni quyidagi jadvaldan tanlaymiz. chu-x6x19 (1-6-6/6)-1 o.s. (gost 2688-80) turli po‘lat simli arqonlar 3-jadvalda keltirilgan/biz tanlagan arqon diametri da = 5,1 mm, uzilishga mustaxkamligi gb = 1960 mpa boʻlgan poʻlat simdan tayyorlangan. arqonning uzulish kuchi - 158 kn. demak, bu biz hisoblagan uzilish kuchiga teng. barabanning diametrini xisoblash: db = e ∙ da; (mm) bunda, e – baraban diametrining zaxira koeffisiyenti boʻlib, mashina yuritmali, ogʻir ish rejimi uchun 30 ga teng. da – arqon diametri. e koeffitsiyentning eng kichik ruxsat etilgan qiymatlari 4-jadval yuqoridagi qiymatlarni formulaga qoʻysak: db = 30 ∙ 5,1 = 153; (mm) barabanlarning diametrlari standartlashtirilgan. gost 22644-77 boʻyicha barabanning diametrini 400 mm tanlaymiz. ish unumdorligi va ishlab chiqarish rejasini xisobga olgan xolda pauza vaqtini aniqlaymiz: tp = 0,5 (tsikl - tish) (sek) tp = 0,5 (183,3- 80) = 51,56 sek kranni yuklamadagi …

5 / 19

deyiladi, s=1 dan s=skr gacha qismi esa turg‘unmas qism deyiladi. bu erda: jadvalda keltirilgan dvigatelni momenti. faza rotorli asinxron dvigatelning kritik sirpanish qiymatini hisoblash uchun quyidagi formuladan foydalaniladi. bu erda: dvigatelni moment bo‘yicha o’ta yuklanish qobiliyati. sirpanishdan burchak tezlikka o‘tish quyidagi ko‘rinishda bo‘ladi. hisoblash natijalarini quyidagi jadvalga kiritamiz. birliklar 0 1 2 3 skr 5 6 7 8 9 s sirpanish 0 0,066 0,1 0,2 0,27 0,3 0,4 0,6 0,8 1 ω (rad/sek) 75 70,05 67,5 60 54,75 52,5 45 30 15 0 m (n*n) 0 132,1 186,5 274 286,4 284,8 265,6 214,3 173,5 144,1 3 -dvigatelni mexanik xarakteristikasi. xulosa mazkur kurs loyihasida ko‘prikli kranning yuk ko‘tarish va aravacha mexanizmlarini harakatga keltiruvchi avtomatlashtirilgan elektr yuritma tizimi tanlanib, uning barcha elementlari bo‘yicha zarur hisob-kitoblar va texnik-iqtisodiy tahlillar olib borildi. ishlab chiqilgan loyihada quyidagi asosiy masalalarga yechim topildi: ishchi mexanizm tavsifi asosida yuk ko‘tarish tizimi uchun zarur bo‘lgan texnik parametrlar aniqlanib, kranning …
