1 / 11

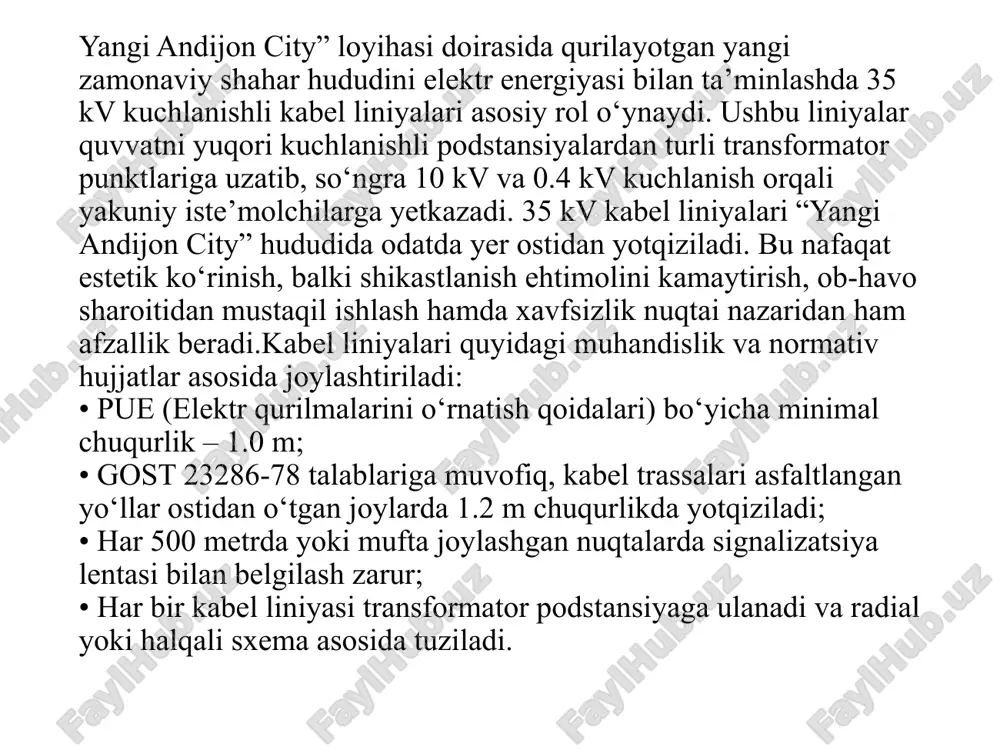

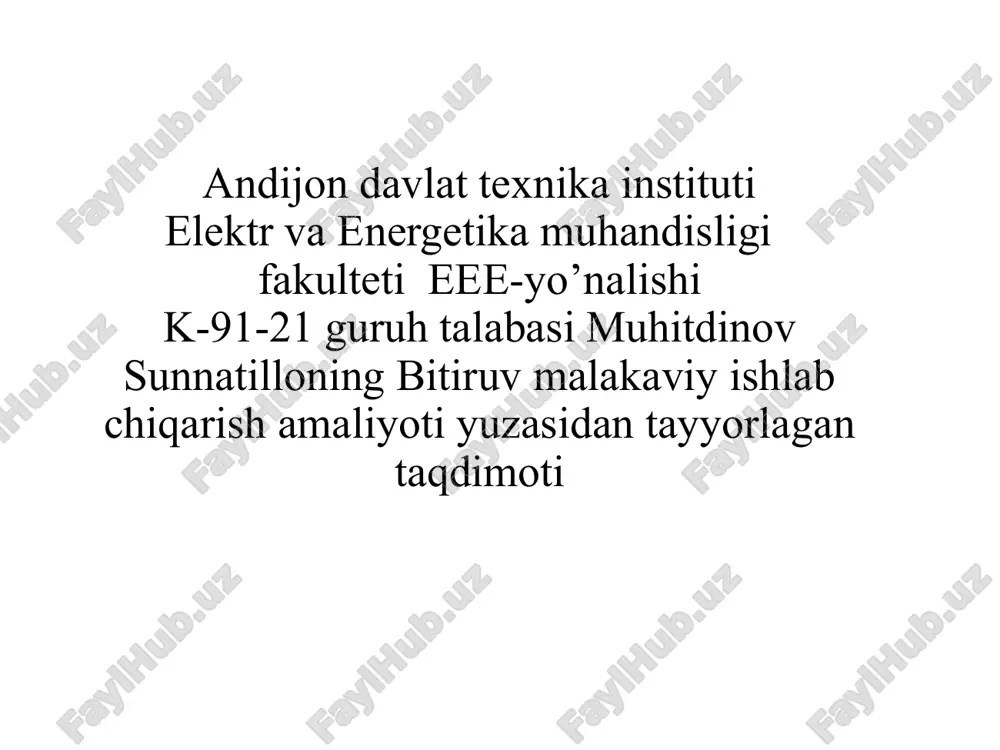

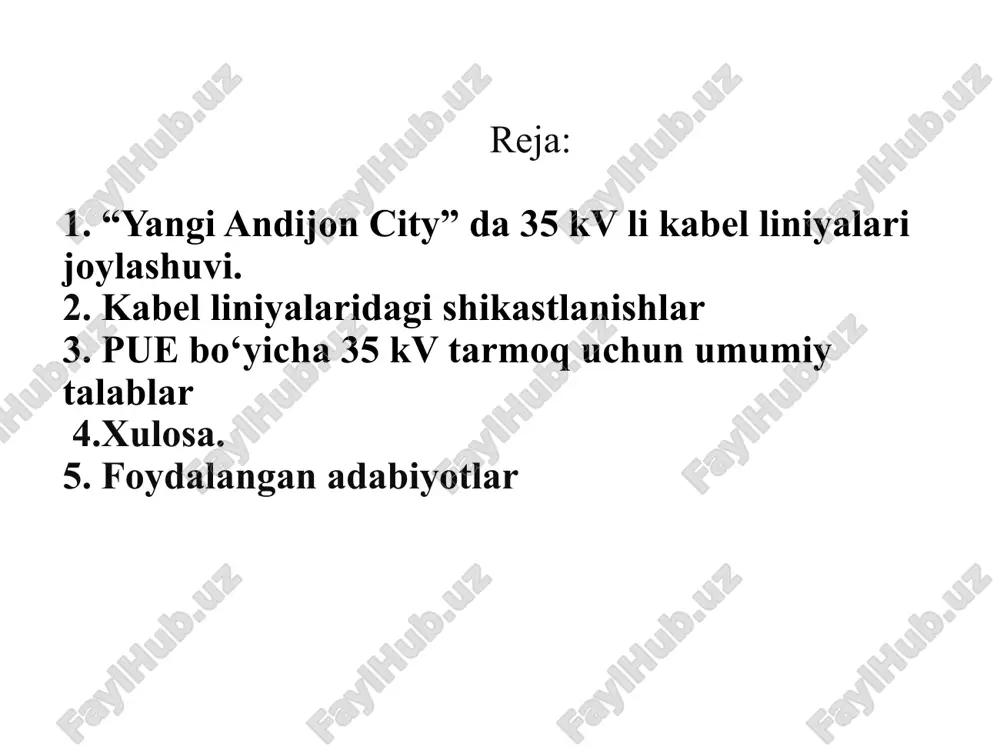

prezentatsiya powerpoint andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti eee-yo’nalishi k-91-21 guruh talabasi muhitdinov sunnatilloning bitiruv malakaviy ishlab chiqarish amaliyoti yuzasidan tayyorlagan taqdimoti reja: 1. “yangi andijon city” da 35 kv li kabel liniyalari joylashuvi. 2. kabel liniyalaridagi shikastlanishlar 3. pue bo‘yicha 35 kv tarmoq uchun umumiy talablar 4.xulosa. 5. foydalangan adabiyotlar yangi andijon city” loyihasi doirasida qurilayotgan yangi zamonaviy shahar hududini elektr energiyasi bilan ta’minlashda 35 kv kuchlanishli kabel liniyalari asosiy rol o‘ynaydi. ushbu liniyalar quvvatni yuqori kuchlanishli podstansiyalardan turli transformator punktlariga uzatib, so‘ngra 10 kv va 0.4 kv kuchlanish orqali yakuniy iste’molchilarga yetkazadi. 35 kv kabel liniyalari “yangi andijon city” hududida odatda yer ostidan yotqiziladi. bu nafaqat estetik ko‘rinish, balki shikastlanish ehtimolini kamaytirish, ob-havo sharoitidan mustaqil ishlash hamda xavfsizlik nuqtai nazaridan ham afzallik beradi.kabel liniyalari quyidagi muhandislik va normativ hujjatlar asosida joylashtiriladi: • pue (elektr qurilmalarini o‘rnatish qoidalari) bo‘yicha minimal chuqurlik – 1.0 m; • gost …

2 / 11

rab oladi. har bir obyektga transformator punktlari orqali elektr uzatish ta’minlanadi. loyihaning bosh rejasi va elektr sxemalari asosida kabel liniyalarining aniq yo‘nalishlari, mufta joylashuvi va zaxira liniyalar belgilangan. yangi andijon city” hududida 35 kv kabel liniyalari joylashuvi zamonaviy talablarga javob beruvchi, xavfsiz, samarali va energiya taqsimotini markazlashtirgan tizim asosida qurilgan bo‘lib, butun shahar energetika infratuzilmasining poydevorini tashkil etadi. yangi andijon city 365 kv liniya sxemasi yangi andijon city 365 kv liniya sxemasi kabel liniyalari elektr energiyasini ishonchli va xavfsiz uzatishning muhim vositalaridan biri hisoblanadi. biroq, turli tashqi va ichki omillar sababli kabel liniyalari shikastlanishga uchrashi mumkin. bu holat elektr ta’minotining uzilishi, havfli avariyalar, texnik xizmat xarajatlarining ortishi va tizimning umumiy ishonchliligiga salbiy ta’sir ko‘rsatadi. shu sababli, shikastlanishlarning sabablari, turlari va ularni aniqlash hamda oldini olish usullarini chuqur o‘rganish zarur. shikastlanish sabablari qurilish ishlari vaqtida noto‘g‘ri texnologik yondashuv, loyiha bo‘yicha noto‘g‘ri yotqizish chuqurligi (masalan, kamdan-kam hollarda 0.7 m dan kam chuqurlik), …

3 / 11

hikastlanish - 43%; qurilish va boshqa tashkilotlar tomonidan to'g'ridan-to'g'ri mexanik shikastlanish - 16%; o'rnatish vaqtida muftalar va so'nggi armaturalardagi nuqsonlar - 10%; tuproqni cho'ktirish natijasida kabellar va muftalarga etkazilgan zarar - 8%; kabellarning metall qobig'ining korroziyasi - 7%; zavodda kabel ishlab chiqarishdagi nuqsonlar - 5%; kabelni yotqizish paytida buzilishlar - 3%; uzoq muddatli ish yoki ortiqcha yuk tufayli izolyatsiyaning qarishi - 1%; boshqa va noma'lum sabablar - 7%. ffggggggfgfgfgfg nterrwqedqwdqwdqwdqwdkqwldkqwldqwdqwkldqwdqwdqwdqwdwdqwdqwdqwdwdwdwdwddwdwdwdwqdwdwdwdwdwdwdwdwdwk kabel liniyasi kirish va chiqish 35 kv elektr uzatish liniyasi — bu kuchlanishi 35 kilovolt (35 000 volt) bo‘lgan elektr energiyasini uzatishga mo‘ljallangan tashqi elektr tarmog‘idir. bu turdagi tarmoqlar o‘rta kuchlanish sinfiga kiradi va asosan elektr energiyasini bir podstansiyadan ikkinchisiga, yirik iste’molchilarga yoki turli sanoat obyektlariga yetkazib berishda qo‘llaniladi. 35 kv liniyalar yuqori ishonchlilik, uzoq masofaga quvvatni samarali uzatish va quvvat yo‘qotishlarining nisbatan pastligi bilan ajralib turadi. ular havo orqali (ochiq ustunlar orqali) yoki yer osti kabel liniyasi ko‘rinishida qurilishi …

4 / 11

‘rgandim, masalan “yangi andijon city” loyihasi doirasida qurilgan yangi zamonaviy shahar hududini elektr energiyasi bilan ta’minlashda 35 kv kuchlanishli kabel liniya, kabel liniyasi va shu korxonani energiya ta’minotini ham o‘rganib chiqdim. eng muhimi men olgan nazariy bilimlarimni amalyotda ko’rdim hattoki o’zim bajarib ko’rdim bu esa mening bilimlarimni yanada oshirdi. kelgusida men yangi andijon city” loyihasi doirasida qurilgan yangi zamonaviy shahar hududini elektr energiyasi bilan ta’minlashda 35 kv kuchlanishli kabel liniyasini ishonchliligini hamsda samaradorligini oshirish va qanday yangilik kiritish to’g’risida ham o’ylab qo‘ydim. foydalangan adabiyotlar 1.analiz povrejdeniy kabelya s izolyatsiey iz sshitogo polietilena v seti 35 kv metallurgicheskogo zavoda. m.b. ilinix, l.i. sarin, a.i. shirkovets ooo «pnp bolid»,g.novosibirsk,2011. 2. instruktsiya po prokladke kabeley silovix s izolyatsiey iz sshitogo poli-etilena na napryajenie 6-35 kv. vitebsk, po «energokomplekt», 2010. - 47 s. 3. instruktsiya po prokladke kabeley silovix s izolyatsiey iz sshitogo polietilena na napryajenie 10, 20 i 35 kv. rukab/id 23-2-019 (abb …

5 / 11
