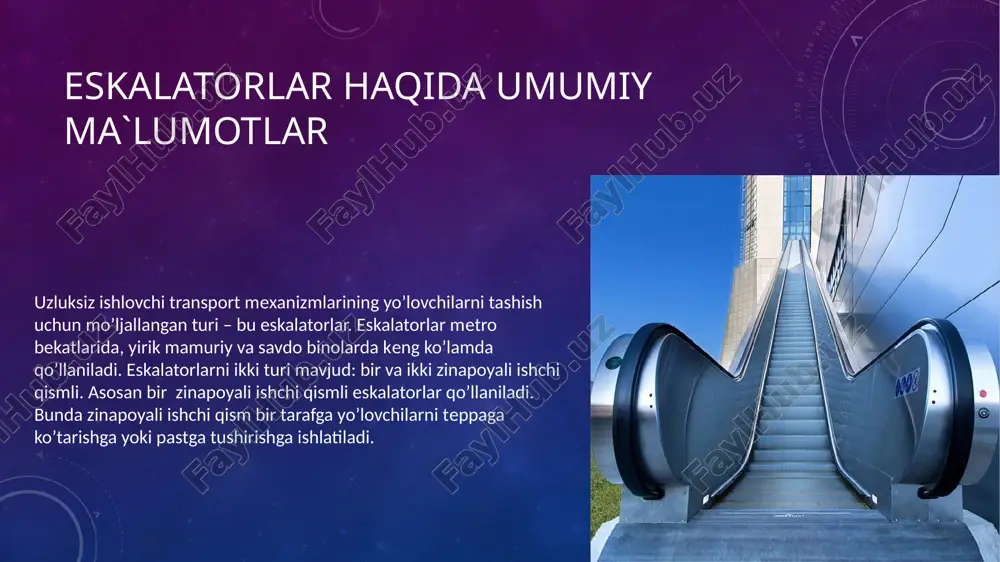

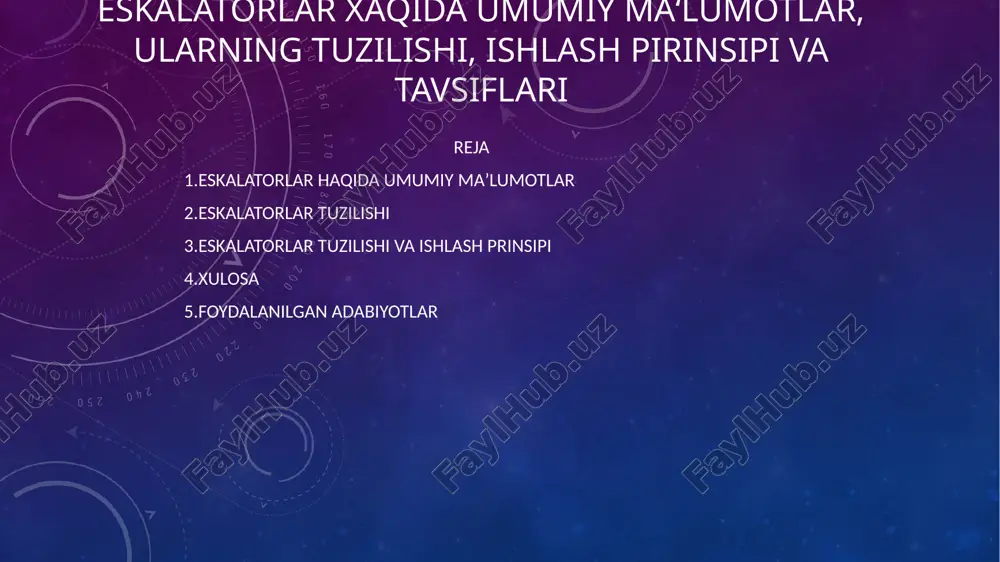

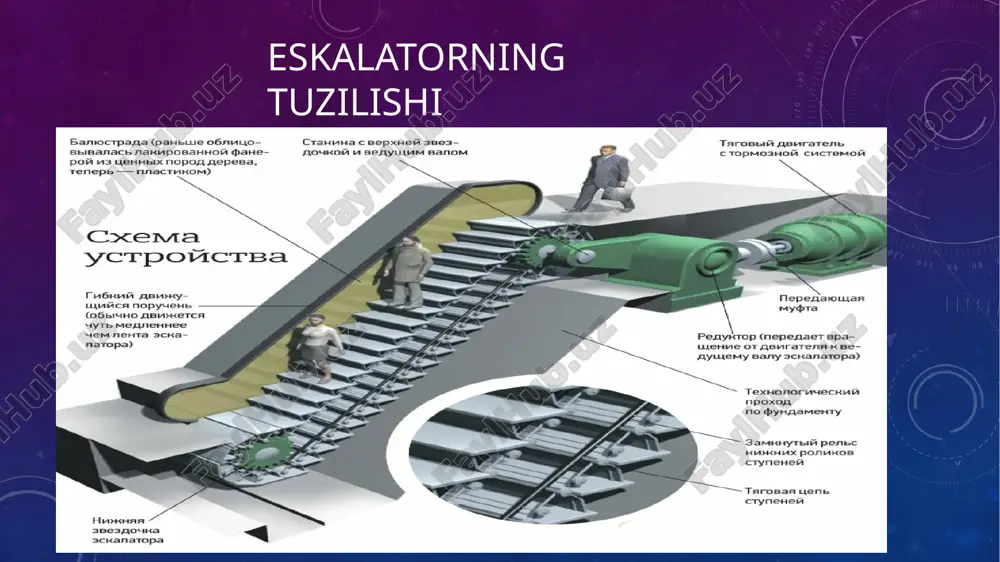

prezentatsiya powerpoint andijon davlat texnika instituti elektrotexnika fakulteti eee yoʻnalishi k91-21 guruhi talabasi maxkamov abduvalining “umumsanoat mexanizmlarining avtomatlashtirilgan elektr yuritmalari” fanidan tayyorlagan mustaqil ishi eskalatorlar xaqida umumiy maʻlumotlar, ularning tuzilishi, ishlash pirinsipi va tavsiflari eskalatorlar xaqida umumiy maʻlumotlar, ularning tuzilishi, ishlash pirinsipi va tavsiflari reja 1.eskalatorlar haqida umumiy maʼlumotlar 2.eskalatorlar tuzilishi 3.eskalatorlar tuzilishi va ishlash prinsipi 4.xulosa 5.foydalanilgan adabiyotlar eskalatorlar haqida umumiy ma`lumotlar uzluksiz ishlovchi transport mexanizmlarining yo’lovchilarni tashish uchun mo’ljallangan turi – bu eskalatorlar. eskalatorlar metro bekatlarida, yirik mamuriy va savdo binolarda keng ko’lamda qo’llaniladi. eskalatorlarni ikki turi mavjud: bir va ikki zinapoyali ishchi qismli. asosan bir zinapoyali ishchi qismli eskalatorlar qo’llaniladi. bunda zinapoyali ishchi qism bir tarafga yo’lovchilarni teppaga ko’tarishga yoki pastga tushirishga ishlatiladi. eskalatorning tuzilishi bir zinapoyali ishchi qismli metro eskalatorining kinematik sxemasi va zinapoyasining to’ldirilish koeffisiyentini zinapoyaning tezligiga bog’lanish grafigi eskalatorlarning tuzilishi va ishlash prinsiplari zinapoyaning har bir zinasi (2) sharnirlar orqali ikkita tutashtirilgan zanjirlarga (9) …

2 / 16

ritma stansiyasi ikkita ishchi tormoz 6 va bitta avariya tormozi 4 bilan jihozlangan. har bir tormoz eskalatorning zinapoyasi to’liq yuklangan holatida normal tormozlanishini ta'minlashi kerak. ishchi tormozlar motor oldida, avariya tormozi esa tortish yulduzchaning oldida o’rnatiladi. yanada tormozlash jarayoni ohista bo’lishi uchun tormozlar maxsus moslama – yog’li dempferlar bilan jihozlanadi. dempferlar birinchi tormoz ishga tushib, motor to’xtaganidan so’ng ikkinchi tormozning kolodkalari ishga tushishini ta'minlaydi. tortish zanjirlari uzilgan holatda zinapoya qimirlamasdan turadi, chunki zanjirlar maxsus saqlagich shinalar yordamida mahkam qisib olinadi. asosiy yuritma motoridan tashqari eskalatorda qo’shimcha kam quvvatli d1 motor o’rnatiladi. uning vazifasi eskalatorni yuklanmasiz bo’lganida, ya'ni ta'mirlash, xizmat ko’rsatish, qismlarini tozalash va yog’lash ishlarini amalga oshirish davrida sekin tezlikda harakatlantirish. eskalatordan foydalanishni qulay va xavf-xatarsiz qilish maqsadida zinapoyasining yon taraflarida harakatlanuvchi ushlagichlar o’rnatilgan. ular zanjirli uzatma yoki tortish zanjirlarining asosiy motor reduktori orqali harakatlantiriladi. ushlagichlarning tasmasini taranglashishini 11 va 12 qismlardan iborat bo’lgan taranglashish stansiyasi ta'minlaydi. tasma 11 va …

3 / 16

soat mobaynida tashiladigan yo’lovchilar soni bilan o’lchanib, ko’tarilish balandligining qiymatiga bog’liq eskalatorlar yuritmalarida faza rotorli asinxron motorlar juda keng tarqalgan. qisqa tutashtirilgan rotorli asinxron motorli eskalator zinapoyasining uzunligi kalta bo’lib, ular metropoliten stansiyalarida, o’tish joylarida, savdo binolarida qo’llaniladi. eskalatorining elektr yuritmasi sxemasi eskalator elektr sxemasining ishlash prinsipi eskalatorlar yuritmasida quvvati 200 kwt gacha bo’lgan faza rotorli asinxron motor qo’llaniladi. yo’lovchilar kam bo’lgan vaqtlarda motor deyarli salt holatida ishlatiladi. motorning validagi yuklanish tahminan nominal qiymatdan 40% kamayganida uning quvvat koeffisiyentini va fik oshirish uchun stator chulg’ami uch burchak holatidan uzilib, yulduzchaga ulanadi. yuklanma ko’payganida stator chulg’ami qayta ulanadi. ushbu ulanishlar avtomatik ravishda maksimal tok relelari 1m va 2m yordamida amalga oshiriladi. ular rpp va rv relelari orqali kδ va ky kontaktlarini boshqaradi. rele 2m o’chirilishi va rele 1m ulanishi orasidagi vaqt davrida uzilish vaqtiga mos vaqt kechiktirishli rv kontakti rpp chulg’amining zanjiri ulanilishini ta'minlab turadi. motor to’la yuklangan holatda tushishning generator …

4 / 16

(ohirgi ulab-uzgichlar s1, s2); podshipniklar harorati oshib ketsa (issiqlik relelari t); tezlik oshib ketsa (tezlikning markazga intiluvchi relesi rs). bundan tashqari motorni himoyalash vositalari mavjud: maksimal himoya (relelar 1rm, 2rm); o’ta yuklanishdan (rele rp); ta'minot yo’qolishidan (nolli tok relelari 1rnt, 2rnt, 3rnt); kuchli kontaktorlarning ulanuvchi kontaktlarini erishidan (chulg’am rvp zanjiridagi d, orq, old, t uzuvchi kontaktlar va chulg’am old zanjiridagi 1u...4u uzuvchi kontaktlar). ta'minot yo’qolishidan, harorat oshib ketishidan va motorning o’ta yuklanishdan himoyalovchi vositalar esa vaqt relelari ro1 va rvp belgilaydigan vaqt kechiktirilishi bilan ishga tushadi. rs tezlik relesidan tashqari barcha himoyalar motor to’xtashini uni elektr ta'minotidan uzib, ishchi tormoz it ishga tushirish orqali bajaradi. faqat to’xtatish jarayonini ohirida rele it vaqt kechiktirishi tugaganidan keyin qo’shimcha saqlagichli tormoz st ishlaydi. tezlik relesi rs ishlaganida yoki avariya to’xtash tugmachasi av bosilganida ikkala tormoz baravariga ishga tushadi. xulosa demak, eskalator lentasi qoplama ustiga o‘rnatilgan, o‘zaro bog‘langan zinalardan iborat. har bir zina ikkita …

5 / 16

tish va ta’mirlash. oʽquv qoʽllanma. – toshkent: turon iqboli, 2006. – 175 b. imomnazarov a.t. sanoat korxonalari va fuqarolik binolarning elektr jihozlari. oʽquv qoʽllanma. – toshkent: ilm ziyo, 2006. – 185 b. hoshimov o.o., imomnazarov a.t. elektromexanik tizimlarda energiya tejamkorlik. darslik. – toshkent: fan va texnologiya, 2015. imomnazarov a.t. ekektr texnologiy asoslari. darslik. - toshkent: fan va texnologiya, 2015. - 225 b. imomnazarov a.t. ekektromexanik tizimlarning elementlari. oliy oʽquv yurtlari uchun darslik. toshkent: «ta’lim», 2009. - 155 b. image3.png image2.png image4.png image5.png image6.png image7.png /docprops/thumbnail.jpeg
