cho'zilish va siqilishdagi sterjinning ko'ndalang deformatsiya
Sahifa ko'rinishi (5 sahifa)
Pastga aylantiring 👇
![hosil qiladi. sterjenning har qanday kesimda elastiklik kuchlari-zo'riqish lar hosil bo'lib, ularni yo'l qo'yiladigan zo'riqish [ ] lar bilan taqqoslanadi. haqiqiy zo'riqishlarni, zo'riqish maksimal kattalikka erishadigan kesimlarda qidirish kerak. sterjenning ko'ndalang kesimiga ta'sr qiluchvi zo'riqishni aniqlash uchun, kesimlar metodi qo'llaniladi. absd kesimni o'tkazib, sterjenning kesilgan qismiga qo'yilgan r kuchni absd tekislikda kesim yuziga tekis taqsimlangan holda r kuchga qarama-qarshi yo'nalishda ta'sir qiluvchi zo'riqish lar bilan muvozanatlashtiriladi. umumiy yuz f ga nisbatan olingan zo'riqishlar yig'indisi r kuchni muvozanatlaydi. sterjenning kesilgan qismining muvozanatlik sharti quyidagicha yoziladi: , bu erdan bu formula eng katta zo'riqishlarni aniqlashda qo'llanilgan edi. bu formula eng katta zo'riqishlarni aniqlashda qo'llanilgan edi. olingan haqiqiy zo'riqish qiymatlarini, yo'l qo'yilgan zo'riqish [ ] bilan taqqoslanadi. yo'l qo'yiladigan zo'riqishlar haqiqiy zo'riqishlarga teng yoki ulardan katta bo'lishi kerak: bu formula nagruzka r bilan sterjenning f o'lchami ma'lum bo'lganda cho'zilishni hisoblash uchun qo'llaniladi. bunday hisoblashni tekshirish hisoblashi deyiladi. agar nagruzka r va yo'l qo'yiladigan …](/media/previews/pages/p2_193119.webp "cho'zilish va siqilishdagi sterjinning ko'ndalang deformatsiya - 2-sahifa")
![deb qaralishi mumkin bo'lgan hollardagina siqilishni hisoblash uchun yuqorida keltirilgan formulalardan foydalanish kerak. egilish siqilish deformatsiyasining maxsus xili hisoblanadi. ba'zi bir konstruktsiya- ning bir qismidan boshqa qismiga, bu qism-larning bir-biriga tegib turgan yuzlar orqa-li siquvchi zo'riqishlarning uzatilishi-ezilish deformatsiyasi deyiladi. kontakt yuzlarida vujudga keladigan siquvchi zo'riqish kontaktli zo'riqish yoki ezilish zo'riqishi deyiladi. ba'zan ezilish zo'riqishini solishtirma bosim ham deyiladi. soddalashtirish maqsadida ezilishdagi zo'riqish siqilishni hisob-lash formulalari bilan hisoblanadi, bu holda zo'riqish kontakt yuziga tekis tarqaladi deb faraz qilinadi. shunday qilib, ezilishni hisoblash formulasi quyidagi ko'rinishda bo'ladi: yoki bunda r - sterjenni siquvchi kuchi; f - ezilish yuzi; – ezilishdagi haqiqiy zo'riqishlar; [ ]siq-ezilishda yo'l qo'yiladigan zo'riqishlar. ezuvchi zo'riqishi kontakt sirtining bir tekis taqsimlanganda f ning kattaligi sifatida kontakt sirtining siquvchi r kuch yo'nalishiga perpendikulyar sirtga bo'lgan proektsiyasining yuzi qabul qilinadi. å = - = o p n x p n = [ ] 2 / mm h f n = s …](/media/previews/pages/p3_193119.webp "cho'zilish va siqilishdagi sterjinning ko'ndalang deformatsiya - 3-sahifa")
Ko'proq o'qimoqchimisiz?
Barcha 10 sahifani Telegram orqali bepul yuklab oling.
To'liq faylni yuklab olish"cho'zilish va siqilishdagi sterjinning ko'ndalang deformatsiya" haqida

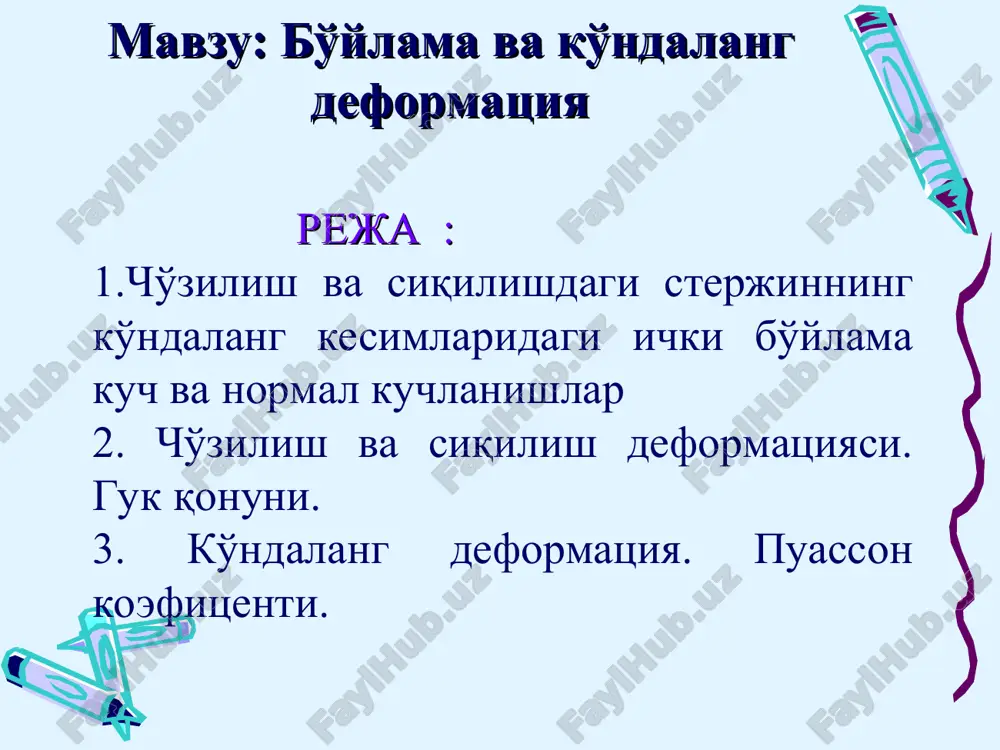

mavzu: bir nuqtada kesishuvchi kuchlar sistemasi. mavzu: bo'ylama va ko'ndalang deformatsiya reja : 1.cho'zilish va siqilishdagi sterjinning ko'ndalang kesimlaridagi ichki bo'ylama kuch va normal kuchlanishlar 2. cho'zilish va siqilish deformatsiyasi. guk qonuni. 3. ko'ndalang deformatsiya. puasson koefitsenti. sterjen o'q bo'ylab yo'nalgan qarama-qarshi kuch ta'sirida bo'lsa, uning kesim yuzasida faqat bitta normal, bo'ylama ichki kuch, kuchlanish sodir bo'ladi va shu o'q bo'ylab deformatsiyalanadi (5-shakl, a,b).uning ichki kuch va quchlanishlarini topish uchun fikran kesish usulidan foydalanamiz (5- shakl, v). u vaqtda ichki kuch ; bo'ladi. kuchlanish esa ichki kuch va kuchlanishlarning sterjen uzunligi bo'yicha o'zgarishini bilish uchun ularning qiymatiga ma'lum masshtabda grafik-epyur...
Bu fayl PPT formatida 10 sahifadan iborat (296,0 KB). "cho'zilish va siqilishdagi sterjinning ko'ndalang deformatsiya"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.
