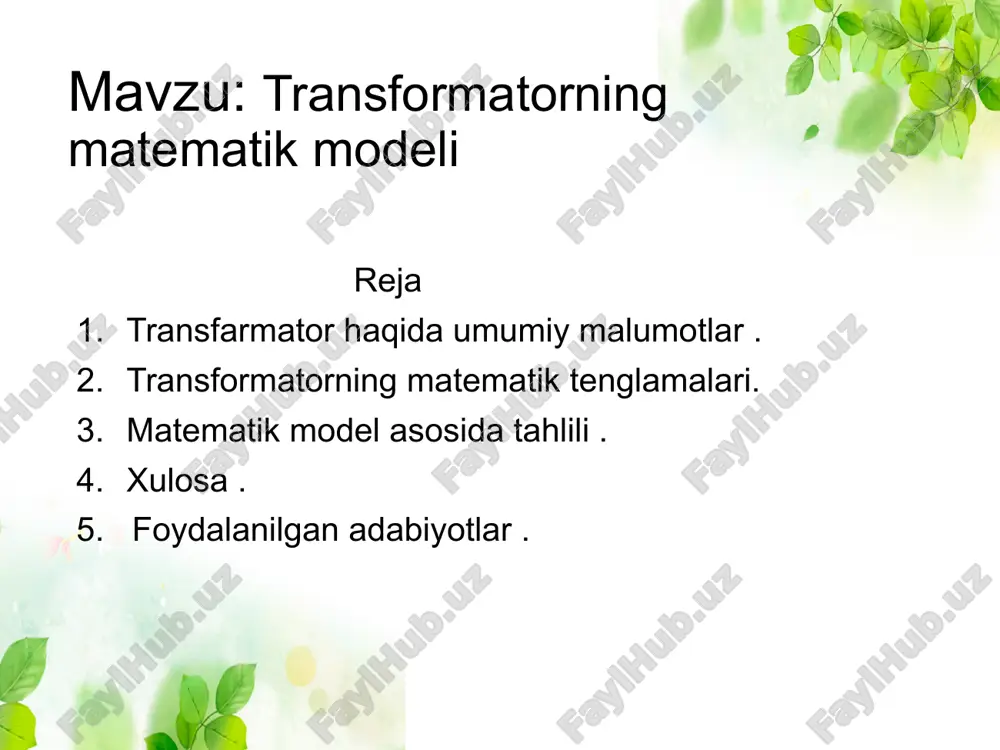

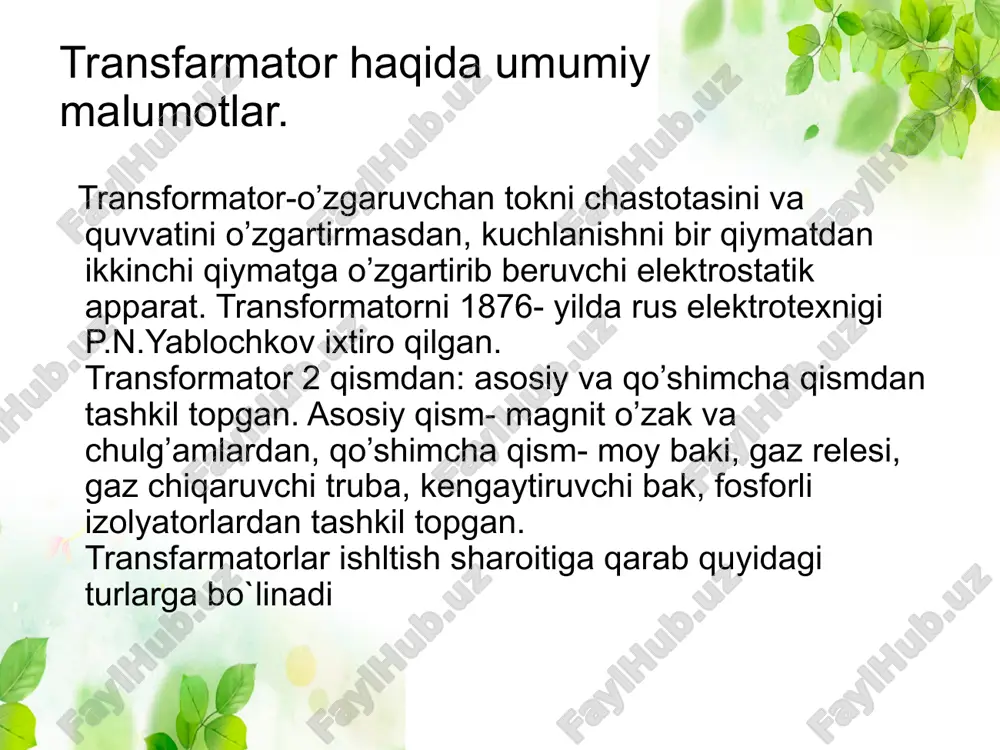

slayd 1 andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti eee- yoʻnalishi 4- bosqich k-91-21 guruh talabalar rustamov jasurbek va tursunov murodjonlarning elektromexanik qurilmalarni matematik modellashtirish fanidan mustaqil ishi mavzu: transformatorning matematik modeli reja transfarmator haqida umumiy malumotlar . transformatorning matematik tenglamalari. matematik model asosida tahlili . xulosa . 5. foydalanilgan adabiyotlar . transfarmator haqida umumiy malumotlar. transformator-o’zgaruvchan tokni chastotasini va quvvatini o’zgartirmasdan, kuchlanishni bir qiymatdan ikkinchi qiymatga o’zgartirib beruvchi elektrostatik apparat. transformatorni 1876- yilda rus elektrotexnigi p.n.yablochkov ixtiro qilgan. transformator 2 qismdan: asosiy va qo’shimcha qismdan tashkil topgan. asosiy qism- magnit o’zak va chulg’amlardan, qo’shimcha qism- moy baki, gaz relesi, gaz chiqaruvchi truba, kengaytiruvchi bak, fosforli izolyatorlardan tashkil topgan. transfarmatorlar ishltish sharoitiga qarab quyidagi turlarga bo`linadi 1. kuch transformatorlari (quvvat transformatorlari) – elektr energiyasini uzatish va taqsimlash tizimlarida kuchlanishni oshirish yoki kamaytirish uchun ishlatiladi. 2. o‘lchov transformatorlari – elektr o‘lchov asboblari bilan birga ishlatiladi. ular: tok transformatorlari kuchlanish …

2 / 14

to‘liq yuklama) transformator elektr energiyasini bir kuchlanishdan boshqa kuchlanishgacha o‘zgartiradi. u ikkita chulg‘am (birlamchi va ikkilamchi) va magnit o‘tkazuvchi yadrodan iborat. transformator ishini ifodalovchi matematik tenglamalar quyidagilardan iborat 1. kuchlanishlar nisbati u1/u2=n1/n2 bu formulaga ko‘ra, transformator kuchlanishni chulg‘amlar soniga qarab oshiradi yoki tushiradi. u1 - birlamchi kuchlanish (v, volt) u2 - ikkilamchi kuchlanish (v, volt) n1 - birlamchi chulg‘amlar soni (dona) n2 - ikkilamchi chulg‘amlar soni (dona) agar n2 > n1 bo‘lsa — kuchlanish oshadi agar n2 < n1 bo‘lsa — kuchlanish kamayadi 2. toklar nisbati i1/i2=n2/n1 kuchlanish oshgan sari tok kamayadi, kuchlanish kamaygan sari tok ortadi. i1 - birlamchi tok (a, amper) i2 -ikkilamchi tok (a, amper) 3. quvvat tenglamasi p1 = p2 yoki u1 * i1 = u2 * i2 ideal transformatorda kirish va chiqish quvvatlari bir xil bo‘ladi. p1 , p2 quvvat (w, vatt) real transformatorlarda: p2 = p1 - a p a p yo‘qotish quvvati (issiqlik, …

3 / 14

i (a) i₀ — salt ishlash toki (a) yuklama ostidagi ishlash yuklama ulanganida transformatorda chulg‘amlardagi qarshilik va o‘zaro induktivlik sababli kuchlanish tushishi yuz beradi. to‘liq tenglama: u₁ = i₁(r₁ + jx₁) + u₂′ r₁, x₁ — birlamchi qarshilik va reaktans u₂′ — ikkilamchi kuchlanish birlamchiga keltirilgan holda kuchlanish tushishi yuklama ortishi bilan transformator chiqish kuchlanishida pasayish kuzatiladi. tenglama: δu = i (r cosφ + x sinφ) - i — yuklama toki (a) - φ — faza burchagi - r, x — umumiy ekvivalent qarshilik va reaktans xulosa transformatorning matematik modeli — bu qurilmaning fizik ishlash prinsiplarini matematik ifodalar orqali tushuntirib beruvchi asosiy vositadir. u transformatorning ichki jarayonlarini: elektromagnit induksiya, energiya aylanishi, quvvat o‘zgarishi, kuchlanish va toklar nisbati kabi holatlarni aniq tenglamalar bilan izohlaydi. bu model orqali transformatorning turli ish rejimlaridagi xatti-harakatlarini — bo‘sh ishlash, to‘liq yuklama, ortiqcha yuklama holatlari — nazariy asosda o‘rganish mumkin bo‘ladi. matematik model transformatorning samaradorligini tahlil …

4 / 14

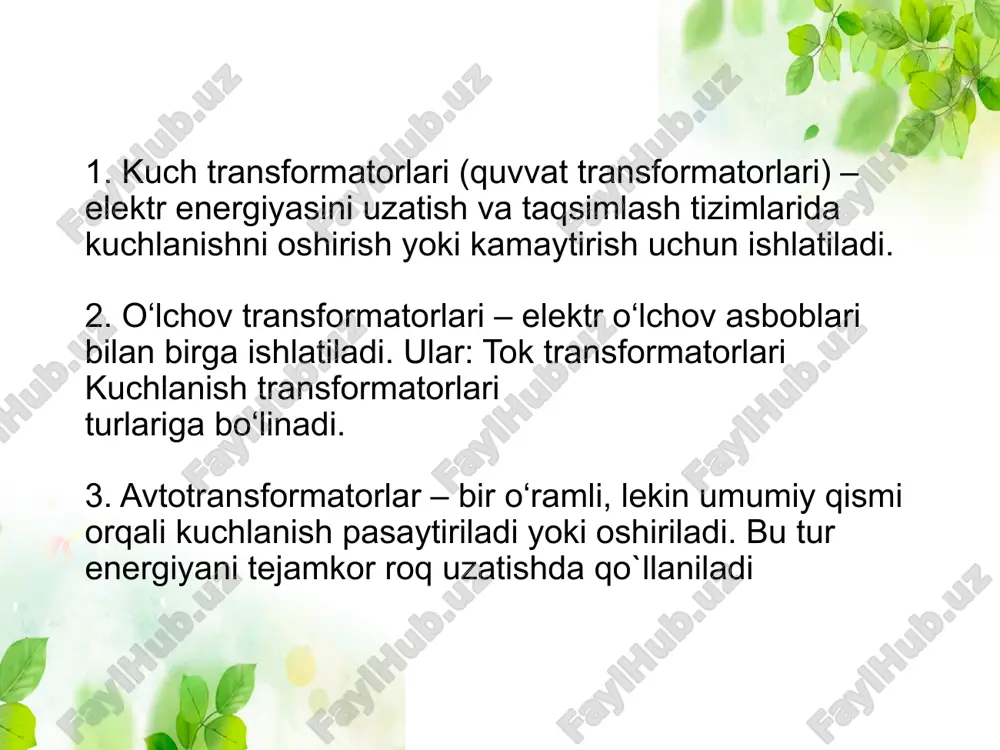

transfarmator haqida umumiy malumotlar - Page 4

5 / 14

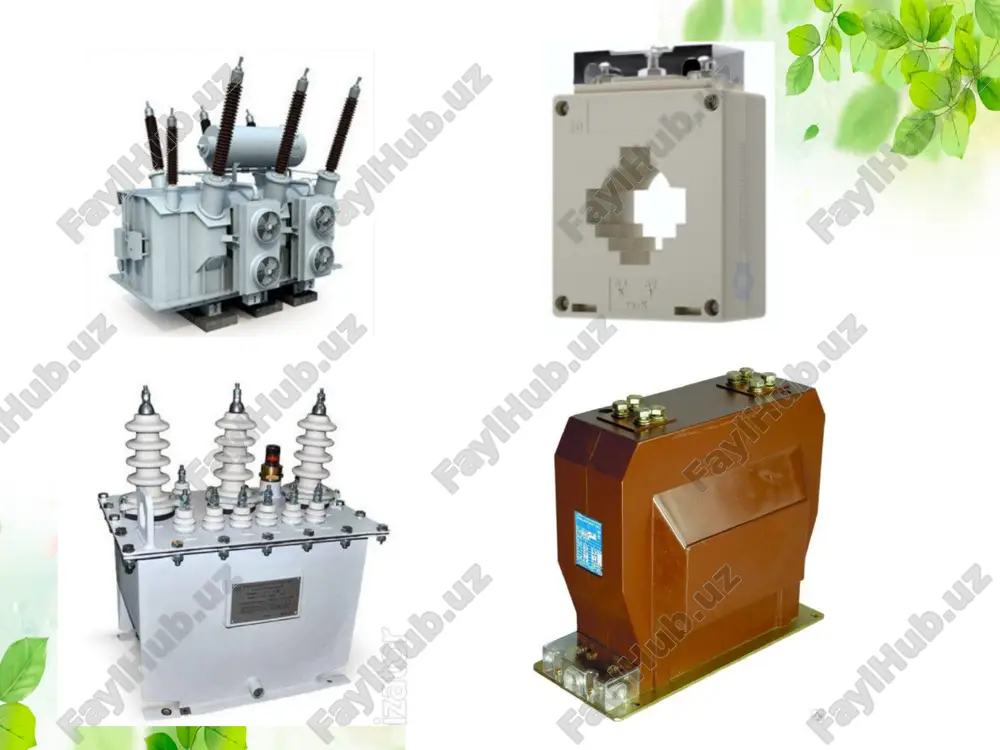

transfarmator haqida umumiy malumotlar - Page 5
