1 / 14

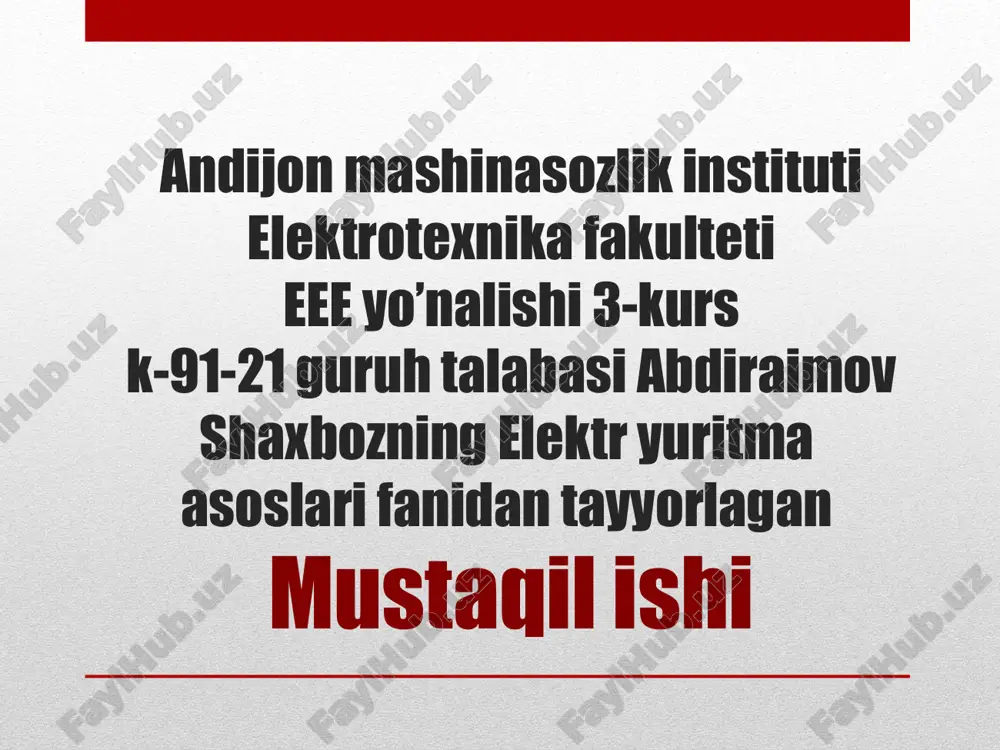

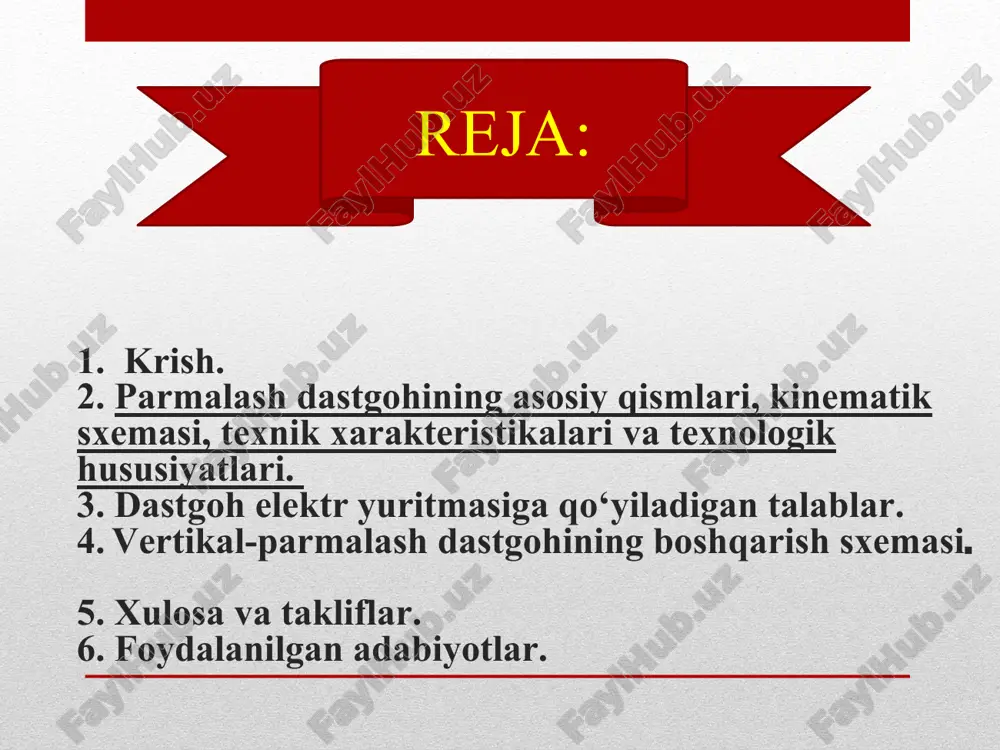

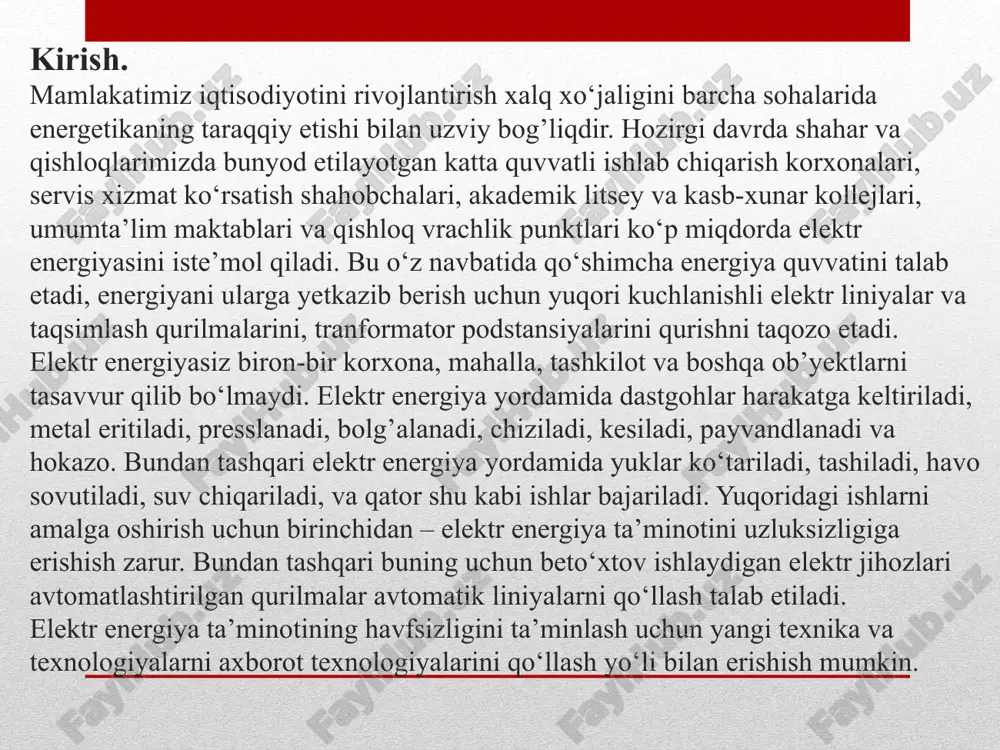

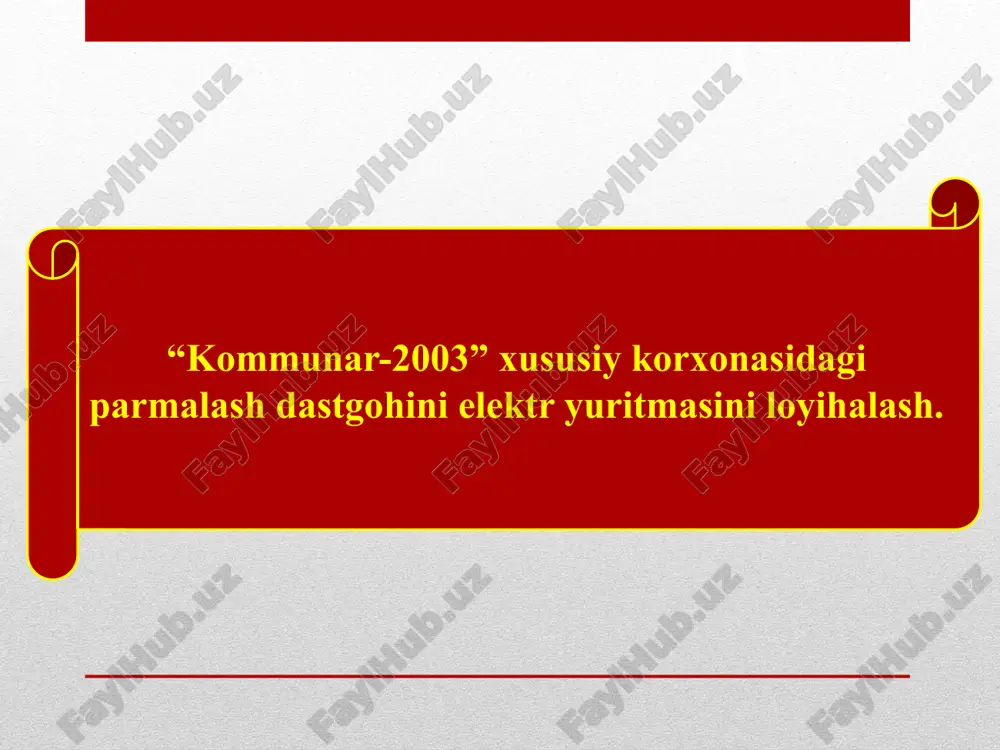

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi abdiraimov shaxbozning elektr yuritma asoslari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi 3-kurs k-91-21 guruh talabasi abdiraimov shaxbozning elektr yuritma asoslari fanidan tayyorlagan mustaqil ishi “kommunar-2003” xususiy korxonasidagi parmalash dastgohini elektr yuritmasini loyihalash. 1. krish. 2. parmalash dastgohining asosiy qismlari, kinematik sxemasi, texnik xarakteristikalari va texnologik hususiyatlari. 3. dastgoh elektr yuritmasiga qo‘yiladigan talablar. 4. vertikal-parmalash dastgohining boshqarish sxemasi. 5. xulosa va takliflar. 6. foydalanilgan adabiyotlar. reja: kirish. mamlakatimiz iqtisodiyotini rivojlantirish xalq xo‘jaligini barcha sohalarida energetikaning taraqqiy etishi bilan uzviy bog’liqdir. hozirgi davrda shahar va qishloqlarimizda bunyod etilayotgan katta quvvatli ishlab chiqarish korxonalari, servis xizmat ko‘rsatish shahobchalari, akademik litsey va kasb-xunar kollejlari, umumta’lim maktablari va qishloq vrachlik punktlari ko‘p miqdorda elektr energiyasini iste’mol qiladi. bu o‘z navbatida qo‘shimcha energiya quvvatini talab etadi, energiyani ularga yetkazib berish uchun yuqori kuchlanishli elektr liniyalar va taqsimlash qurilmalarini, tranformator podstansiyalarini qurishni …

2 / 14

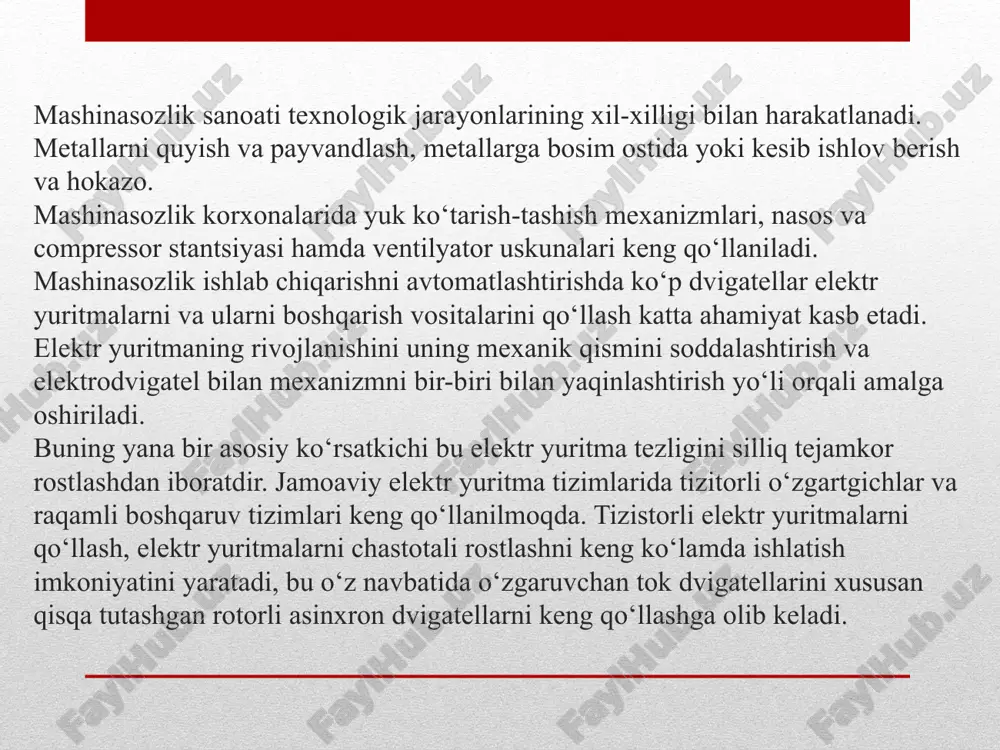

urilmalar avtomatik liniyalarni qo‘llash talab etiladi. elektr energiya ta’minotining havfsizligini ta’minlash uchun yangi texnika va texnologiyalarni axborot texnologiyalarini qo‘llash yo‘li bilan erishish mumkin. mashinasozlik sanoati texnologik jarayonlarining xil-xilligi bilan harakatlanadi. metallarni quyish va payvandlash, metallarga bosim ostida yoki kesib ishlov berish va hokazo. mashinasozlik korxonalarida yuk ko‘tarish-tashish mexanizmlari, nasos va compressor stantsiyasi hamda ventilyator uskunalari keng qo‘llaniladi. mashinasozlik ishlab chiqarishni avtomatlashtirishda ko‘p dvigatellar elektr yuritmalarni va ularni boshqarish vositalarini qo‘llash katta ahamiyat kasb etadi. elektr yuritmaning rivojlanishini uning mexanik qismini soddalashtirish va elektrodvigatel bilan mexanizmni bir-biri bilan yaqinlashtirish yo‘li orqali amalga oshiriladi. buning yana bir asosiy ko‘rsatkichi bu elektr yuritma tezligini silliq tejamkor rostlashdan iboratdir. jamoaviy elektr yuritma tizimlarida tizitorli o‘zgartgichlar va raqamli boshqaruv tizimlari keng qo‘llanilmoqda. tizistorli elektr yuritmalarni qo‘llash, elektr yuritmalarni chastotali rostlashni keng ko‘lamda ishlatish imkoniyatini yaratadi, bu o‘z navbatida o‘zgaruvchan tok dvigatellarini xususan qisqa tutashgan rotorli asinxron dvigatellarni keng qo‘llashga olib keladi. hozirgi paytda texnologik qurilmalarni …

3 / 14

lishlari kerak. parmalash dastgohining asosiy qismlari, kinematik sxemasi, texnik xarakteristikalari va texnologik hususiyatlari. har qanday ishchi mexanizm yoki qurilma, ma’lum texnologik operatsiyani bajarish uchun mo‘ljallangan bo‘ladi. masalan: kran – yuk ko‘tarish yoki siljitish uchun, tokarlik dastgohi – detallarga kesib ishlov berish uchun, press – detallarni bosim bilan tayyorlash uchun, compressor – siqilgan havoni uzatish uchun, uzluksiz transport mexanizmlari – yuklarni, passajirlarni tashish uchun va h.k. mashinasozlik korxonalarida metallarga ishlov berish dastgohlari ihlab chiqarish jarayonida asosiy o`rinni egallaydi. parmalash dastgohlari vertical-parmalash va gorizontal-parmalash dastgohlariga bo‘linadi. 1-rasmda vertical – parmalash dastgohining umumiy ko‘rinishi berilgan. parmalash dastgohlarida detallarga turli o‘lchamdagi teshiklar ochiladi, quyish va shtampovka qilish natijasida hosil qilingan uyalarni tozalash va tekkislash ishlari bajariladi. vertikal - pamalash dasthgohining texnik xarakteristikalari va ish rejimlari. 2n135 modeldagi bir shpindelli vertical-parmalash dastgohlari yakka va kam seriyali ishlab chiqarish korxonalarda qo‘llaniladi. bu dastgohlarda bir qator operatsiyalar bajariladi: teshish, zenkerlash, quyish yoki shtampovkalash natijasida hosil qilingan teshiklarga …

4 / 14

xron elktrodvigatel bilan xarakatga keltiriladi. parmalash golovkasinig aylanish yo‘nalishi dvigatelni reverslash yo‘li bilan bajariladi. ddastgoh quyidagi texnik xarakteristikalarga ega: *teshish diametri --- 35 mm, po‘lat uchun 45 mm *shpindelning maksimal yoli --- 250 mm, *aylanish tezligining soni --- 12, *maxsimal aylantiruvchi moment --- 300 kgc.m *ish unumdorligi---55 teshik/soat *uzatma soni---9 dastgohning elektr jihozlari to‘g’risida ma’lumotlar: *o‘zgaruvchan tok kuchlanishi --- 380/220 b, *dvigatel --- ao2-52-4/2-ci, *quvvati --- 8,3/10,2 kvt, parmalash dastgohi elektr yuritmasiga qo‘yiladigan talablar. dastgoh elektr yuritmasi bir qator texnologik va elektrotexnik talablarga javob berishi kerak. asosiy texnologik talablar quyidagilardan iborat: - agar dastgohda rezba ochiladigan bo‘lsa, elektrodvigatel reversiv bo‘lishi kerak; - boshqarish sxemasi traversa xarakatini chegaralab turishi kerak; - dastgohlarining telizligini rostlash diapazoni (100÷ 200) : 1 bo‘ladi; - dastgoh kolonnasi qisilmasdan dvigatel ishga tushmasligi kerak. parmalash dastgohlarining bosh elektr yuritmasi sifatida qisqa tutashtirilgan rotorli asinxron elektrodvigatellar qo‘llaniladi . dastgoh shpindelining tezligini rostlash tezliklar korobkasidagi shesternalarni o‘gartirish yo‘li bilan …

5 / 14

relesini kontaktlari yuklash mexanizmining nazorat *qiluvchi o`rgani zanjiriga ulangan bo`lishi kerak ; *magnit ishga tushirgich va ko`ntaktlarni uzuvchi kontaktlari *zahirani ishga tushirish zanjiriga ulangan bo`lishi lozim ; *magnit ishga tushirgich ,relelarning g`altagini bitta klemmasi neytlar (o) sigma ulangan bo`lishi kerak ,bu boshqarish zanjirining birorta simini erga qisqa tutashuv hodisasini oldini oladi ; sxemada no‘l himoyasi bo‘lishi kerak, bu kuchlanish yo‘qolib, yana qayta paydo bo‘lganda dvigatellarni o‘z-o‘zidan yurib ketishini oldini oladi; boshqaruv sxemasi qisqa tutashuvlardan himoyalangan bo‘lishi shart; dastgohning boshqarish sxemasini tuzishda yuqoridagi talablar inobatga olinishi shart. dastgohning bosh xarakati qisqa tutashtirilgan rotorli asinxron dvigatel yordamida amalga oshiriladi, dvigatelni quvvati 10,2 kvt, aylanish tezligi 1450/2880 ob/min. parmalash golovkasining tezligini 12,5 dan 1600 ob/min gacha skorostlar ko‘ro‘bkasi yordamida o‘zgartirish mumkin. dastgohning bosh yuritmaini boshqarish sxemasi yordamida quyidagilarga erishish mumkin: *parmalash golovkasi ikkala yo‘nalish bo‘yicha xarakatlantirish mumkin; *dastgohni ishchi va sozlovchi rejimda ishlatish mumkin; *parmalash golovkasi va moylash yurimalarini bir vaqtda ishga tushirish …
