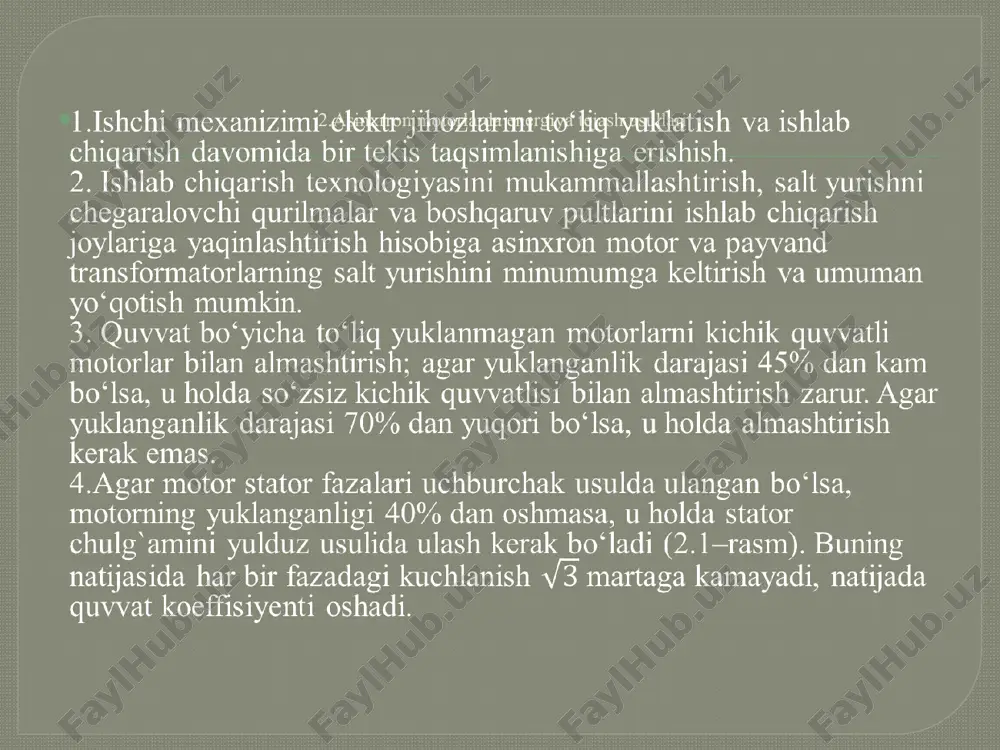

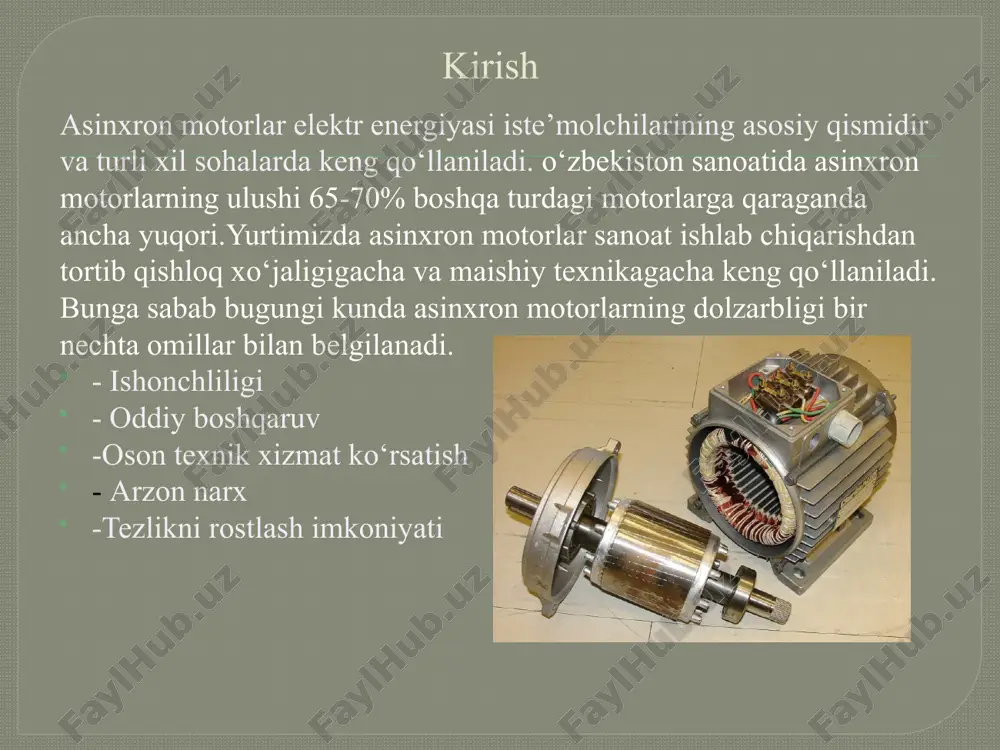

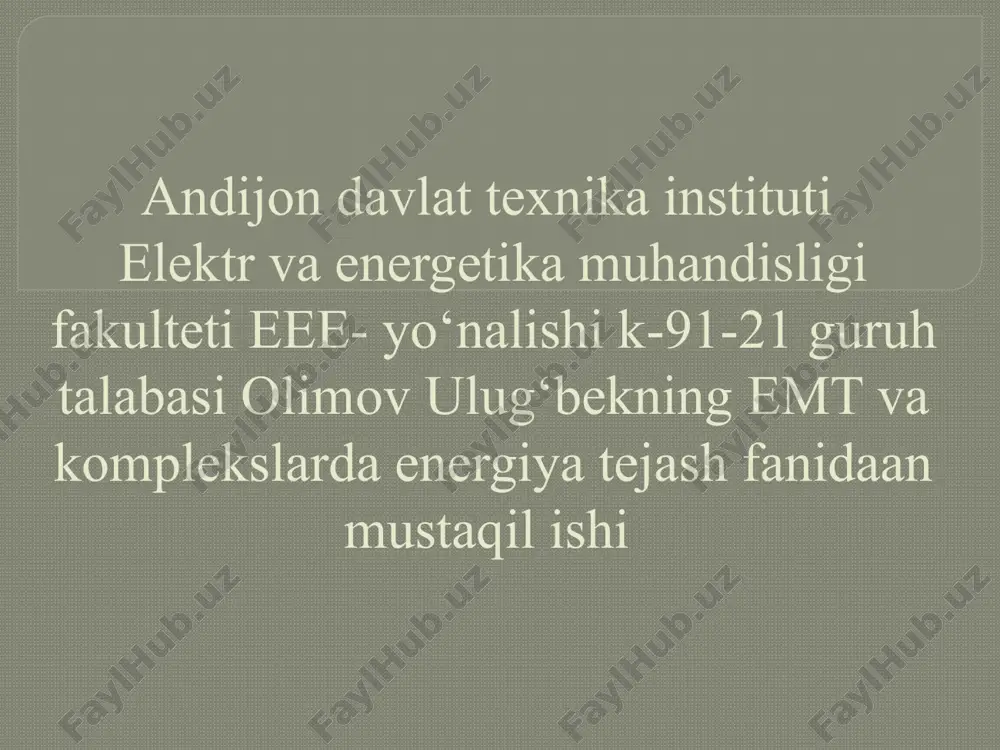

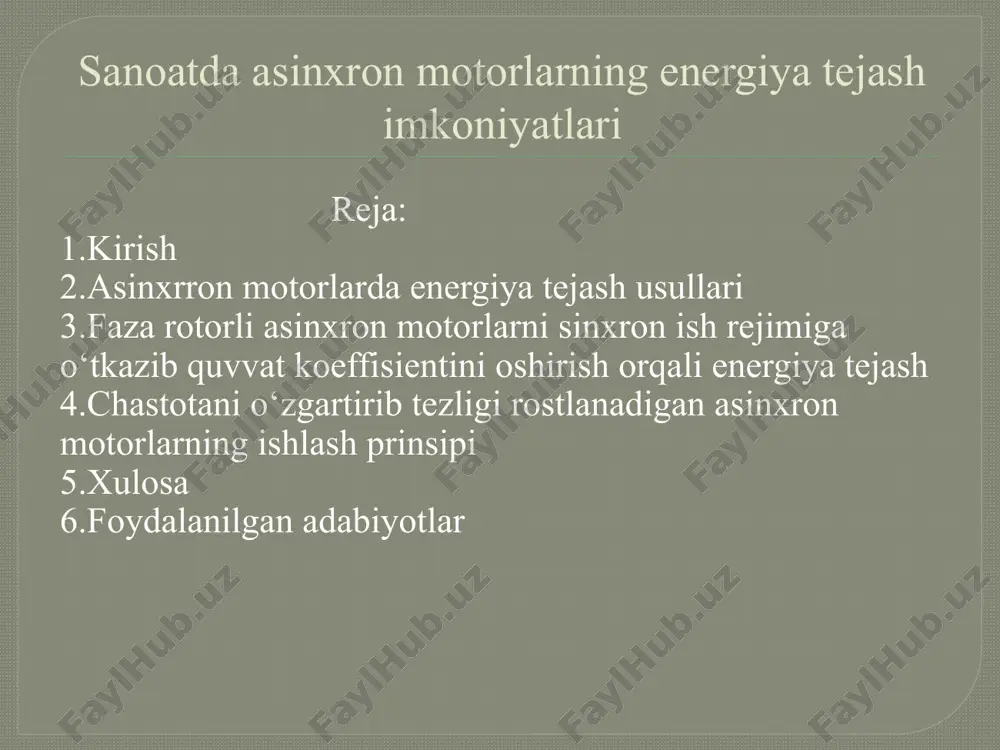

prezentatsiya powerpoint andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti eee- yo‘nalishi k-91-21 guruh talabasi olimov ulug‘bekning emt va komplekslarda energiya tejash fanidaan mustaqil ishi sanoatda asinxron motorlarning energiya tejash imkoniyatlari reja: 1.kirish 2.asinxrron motorlarda energiya tejash usullari 3.faza rotorli asinxron motorlarni sinxron ish rejimiga o‘tkazib quvvat koeffisientini oshirish orqali energiya tejash 4.chastotani o‘zgartirib tezligi rostlanadigan asinxron motorlarning ishlash prinsipi 5.xulosa 6.foydalanilgan adabiyotlar kirish asinxron motorlar elektr energiyasi iste’molchilarining asosiy qismidir va turli xil sohalarda keng qo‘llaniladi. o‘zbekiston sanoatida asinxron motorlarning ulushi 65-70% boshqa turdagi motorlarga qaraganda ancha yuqori.yurtimizda asinxron motorlar sanoat ishlab chiqarishdan tortib qishloq xo‘jaligigacha va maishiy texnikagacha keng qo‘llaniladi. bunga sabab bugungi kunda asinxron motorlarning dolzarbligi bir nechta omillar bilan belgilanadi. - ishonchliligi - oddiy boshqaruv -oson texnik xizmat ko‘rsatish - arzon narx -tezlikni rostlash imkoniyati 2.asinxrron motorlarda energiya tejash usullari 1.ishchi mexanizimi elektr jihozlarini to‘liq yuklatish va ishlab chiqarish davomida bir tekis taqsimlanishiga erishish. 2. …

2 / 15

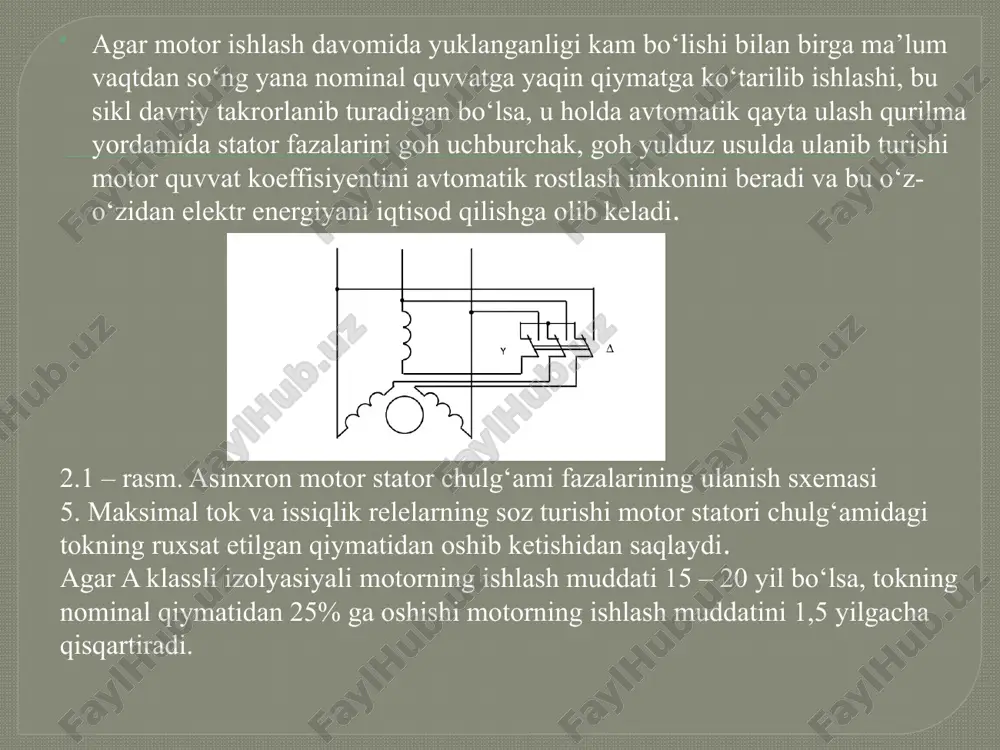

or chulg`amini yulduz usulida ulash kerak bo‘ladi (2.1–rasm). buning natijasida har bir fazadagi kuchlanish martaga kamayadi, natijada quvvat koeffisiyenti oshadi. agar motor ishlash davomida yuklanganligi kam bo‘lishi bilan birga ma’lum vaqtdan so‘ng yana nominal quvvatga yaqin qiymatga ko‘tarilib ishlashi, bu sikl davriy takrorlanib turadigan bo‘lsa, u holda avtomatik qayta ulash qurilma yordamida stator fazalarini goh uchburchak, goh yulduz usulda ulanib turishi motor quvvat koeffisiyentini avtomatik rostlash imkonini beradi va bu o‘z-o‘zidan elektr energiyani iqtisod qilishga olib keladi. 2.1 – rasm. asinxron motor stator chulg‘ami fazalarining ulanish sxemasi 5. maksimal tok va issiqlik relelarning soz turishi motor statori chulg‘amidagi tokning ruxsat etilgan qiymatidan oshib ketishidan saqlaydi. agar a klassli izolyasiyali motorning ishlash muddati 15 – 20 yil bo‘lsa, tokning nominal qiymatidan 25% ga oshishi motorning ishlash muddatini 1,5 yilgacha qisqartiradi. 6. elektr motor ta’mirining sifatli bo‘lishini nazorat qilib turish kerak. 7. tezligi elektrik usul bilan rostlanmadigan uch fazali asinxron motorlarni xuddi …

3 / 15

al har bir asinxron motorning tarmoqqa ulangan joyida reaktiv quvvatni kompensatsiya qilish va energetik va texnik-iqtisodiy ko‘rsatkichlari yuqori bo‘lgan yangi rusumdagi motorlarni qo‘llash. birinchi usul bilan reaktiv quvvatni kompensatsiya qilish, tarmoq elementlarini reaktiv quvvatdan halos etish nuqtai nazaridan qaraganda ancha samarali usul bo‘lib, ammo 1000 v gacha kuchlanishli tarmoqlarda qo‘llaniladigan kompensasion qurilmalarning narxi yuqori bo‘lgani sababli ko‘pincha iqtisodiy jihatdan bu usul o‘zini oqlamaydi. ikkinchi usul, zamonaviy asinxron motorlarni yaratish va joriy qilish bilan bog„liq bo‘lgani uchun ham eng istiqbolli usuldir. faza rotorli asinxron motorlarning reaktiv quvvati iste’molini kamaytirishning, ya’ni ularning quvvat koeffisientini oshirishning usullaridan biri ularni sinxronlashtirishdir. yarim o‘tkazgichli qurilmalari mavjud bo‘lgan asinxron elektr yuritmalarda asinxron motorlarni sinxronlashtirish maqsadga muvofiqdir. masalan, asinxron ventilli kaskad sxemalarida motorni sinxronlashtirish imkoniyati rotor zanjiridagi o‘zgarmas tok manbai mavjudligi sababli o‘z-o‘zidan kelib chiqadi. quyida ketma-ket qo„zg„aluvchan sinxronlashtirilgan asinxron motorning qo‘llanilishi bo‘yicha texnik-iqtisodiy imkoniyatlarini ko‘rib chiqamiz. sinxronlashtirilgan asinxron motorning prinsipial elektr sxemasi 3.1 – rasmda keltirilgan …

4 / 15

holatida amalga oshiriladi. katta quvvatli motorlarni ishga tushirishda k kontaktlar (3.1 – rasmda punktir chiziqlar bilan ko‘rsatilgan) ventillarni ishdan chiqishidan saqlash maqsadida to‘g‘irlagichni shuntlaydi. kontakt k yopiq bo‘lganida motor asinxron motor rejimida ishlaydi. bu holda uch fazali ko‘prik sxema qisqa tutashuv rejimida ishlagani sababli stator chulg„amidan stator chulg‘amlarini «yulduzcha» ulanishidagi tok o‘tadi. kontakt k ochiq holatda bo„lganida rotor chulg„amidan to‘g‘irlangan stator toki o‘tadi va motor sinxron motor rejimida ishlaydi. to‘g‘irlagichning kirish qismiga katta qiymatli stator chulg‘amining induktiv qarshiligi ulangan bo‘lgani uchun, rotorning aktiv qarshiligi juda kichik ekanligi hisobiga, motorning sinxron rejimida uchtadan ventillardan iborat ventilli guruhlari navbat bilan ishlaydi (kommutatsiya burchagi ) va ventillardan o‘tayotgan toklarning o‘tish vaqti roppa-rosa 180 el.grad.ni tashkil etadi. shunday qilib, rotor chulg‘amining stator chulg‘amiga to‘g‘irlagich orqali ketma-ket ulanganligi sababli stator chulg‘ami fazalaridan toklarning o‘tish vaqtiga deyarli ta’sir qilmaydi. motorning sinxronlashtirilishi motorning quvvati va yuklanishning tavsifiga qarab sinxronlashtirish qurilmasi (sq) orqali yoki usiz amalga oshiriladi. yuklanish …

5 / 15

nxron motorlarni sinxron rejimga o‘tkazish, ularning energetik ko‘rsatkichlarini sezilarli darajada oshishini ta’minlaydi, masalan quvvati 80 kvt gacha bo‘lgan asinxron motorlarning fik 2,5% gacha va undan katta quvvatlilarniki esa 1,5% gacha oshadi; o‘rta hisobda quvvat koeffisienti 30% gacha ko‘tariladi va yuklanish nominalga teng bo‘lganida esa xatto 1,0 gacha ko‘tarilishi mumkin. 4.chastotani o‘zgartirib tezligi rostlanadigan asinxron motorlarning ishlash prinsipi invertorni boshqarish, chastota o‘zgartirgichning chiqishidagi chastota va kuchlanish qiymatlarini aniqlovchi fb va ub signallari orqali amalga oshiriladi. ushbu signallar boshqarish sxemasida shakllantiriladi. uning tarkibiga tezlik rostlagichi tezr, tok rostlagichi tokr, tezlik tt va tok td datchiklari, ijrochi kuchaytirgichlar σ1 va σ2 (proportsional rostlagichlar), tezr signalini chegaralash bloki chb, funksional o‘zgartirgich fo‘ va jadallashtiruvchi topshiriqgichi jt kiradi. tezlik rostlagichi tezr jadallashtiruvchi topshiriqchi jkt va ijrochi kuchaytirgich σ1 bilan birgalikda fb signali yordamida elektr yuritmaning turg‘un va o‘tish rejimlarida dvigatelning tezligi va tezlanishini talab darajasida rostlanishini ta’minlaydi. 4.1-rasm chatotaviy boshqariladigan asinxron elektr yuritma sxemasi va …
