1 / 14

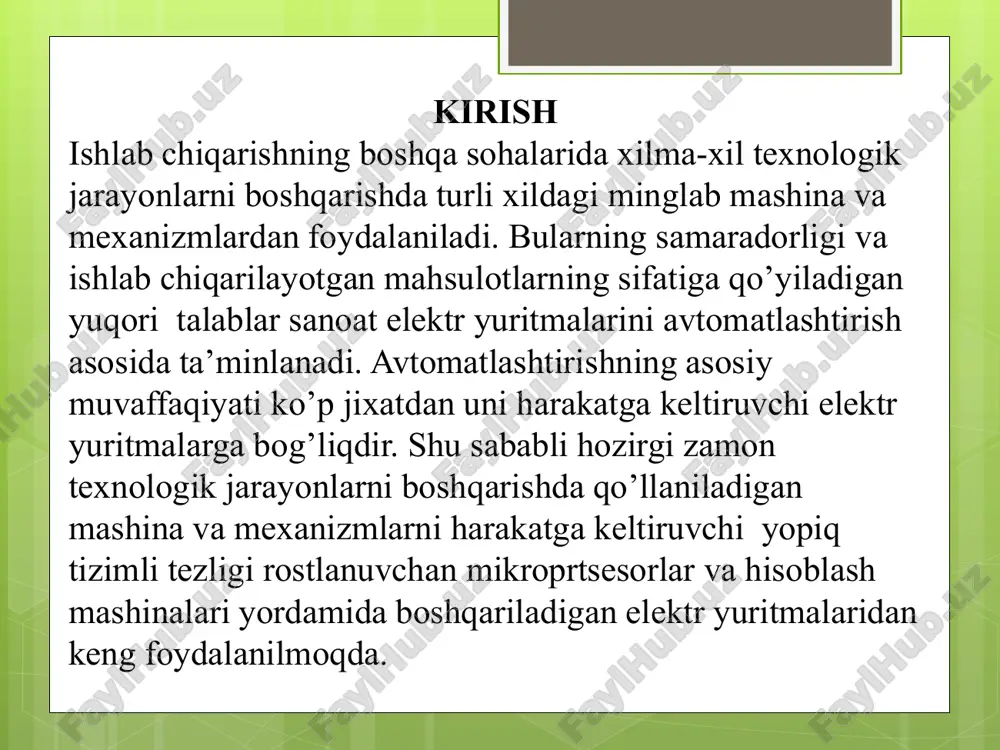

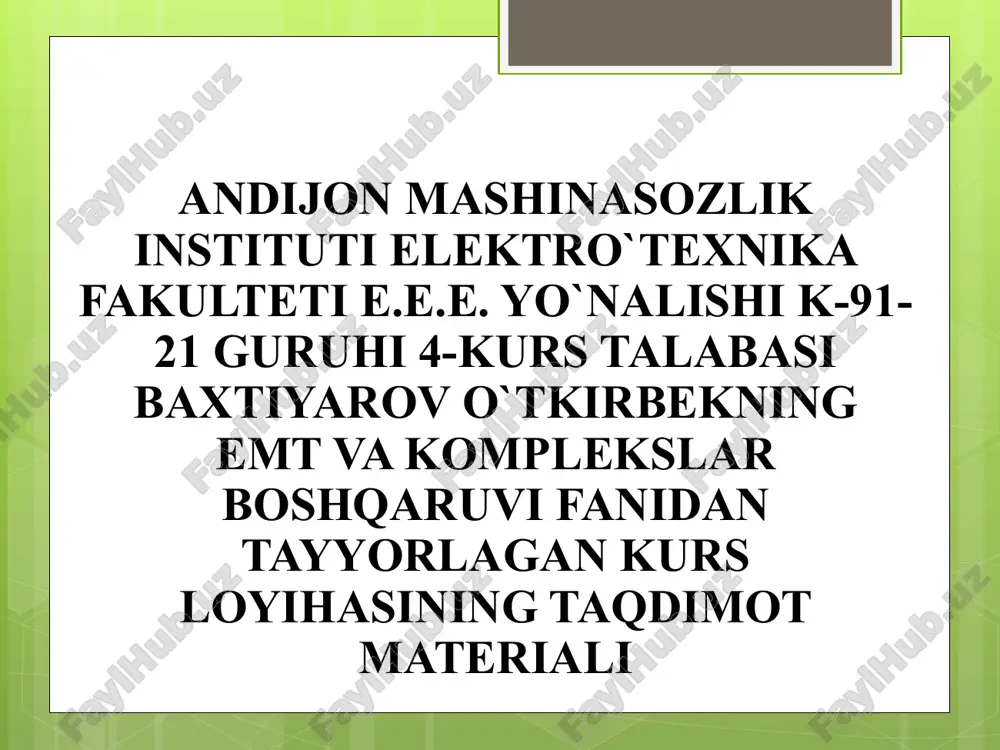

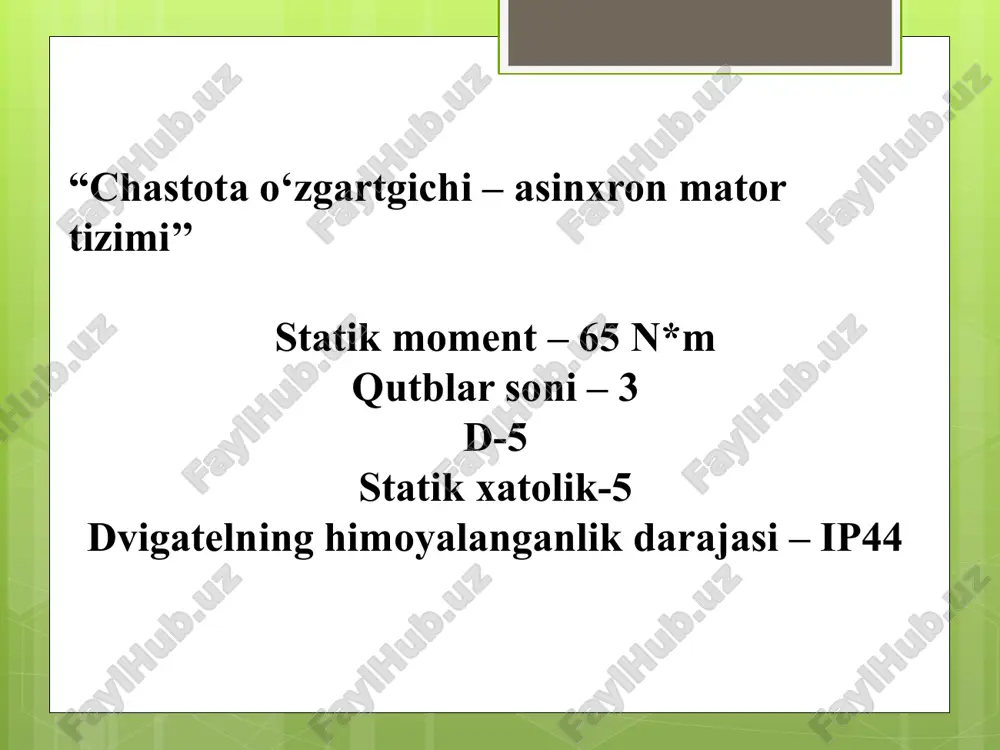

andijon mashinasozlik instituti elektro’texnika fakulteti e.e.e. yo’ nalishi k23_20 guruhi 3-kurs talabasi muatllibjonov saidakbarning elektr yuritma asoslari fanidan tayyorlagan kurs loyihasining taqdimot materiali andijon mashinasozlik instituti elektro`texnika fakulteti e.e.e. yo`nalishi k-91-21 guruhi 4-kurs talabasi baxtiyarov o`tkirbekning emt va komplekslar boshqaruvi fanidan tayyorlagan kurs loyihasining taqdimot materiali “chastota o‘zgartgichi – asinxron mator tizimi’’ statik moment – 65 n*m qutblar soni – 3 d-5 statik xatolik-5 dvigatelning himoyalanganlik darajasi – ip44 kirish ishlab chiqarishning boshqa sohalarida xilma-xil texnologik jarayonlarni boshqarishda turli xildagi minglab mashina va mexanizmlardan foydalaniladi. bularning samaradorligi va ishlab chiqarilayotgan mahsulotlarning sifatiga qo’yiladigan yuqori talablar sanoat elektr yuritmalarini avtomatlashtirish asosida ta’minlanadi. avtomatlashtirishning asosiy muvaffaqiyati ko’p jixatdan uni harakatga keltiruvchi elektr yuritmalarga bog’liqdir. shu sababli hozirgi zamon texnologik jarayonlarni boshqarishda qo’llaniladigan mashina va mexanizmlarni harakatga keltiruvchi yopiq tizimli tezligi rostlanuvchan mikroprtsesorlar va hisoblash mashinalari yordamida boshqariladigan elektr yuritmalaridan keng foydalanilmoqda. asinxron motorning statik xarakteristikasini hisoblash motorning sinxron tezligini aniqlash: n=60*f/p=60*50/3=968 [ayl/min] …

2 / 14

2 iish.tush 6 jm 0,058 zb 13,3293 s ga 0 dan 1 gacha bir qancha qiymat berib moment va burchak tezligi topamiz. ushbu jadval asosida asinxron matorning tabiiy mexanik xarakteristikasini qurib oldim 50hz s 0 snom skr s s 0 0,032 0.26 1 m[nm] 0 56,994 185,063 105,301 ω[rad/s] 104,667 101,317 77,453 0 kloss formulasidan foydalanib asinxron motorning tabiiy mexanik xarakteristikasini hisoblash va qurish. klossning to’liq formulasi: yoki, agar p≥10 kvt bo’lsa, qisqartirilgan kloss formulasidan foydalaniladi. bu yerda: s ga 0 dan 1 gacha bir qancha qiymat berib moment topiladi. chastota o’zgartgichli – asinxron motor tizimining statik tavsifini hisoblash va qurish asinxron motorning statik tavsiflarini chastotani o’zgartirib qurilganda qonuniyatni saqlash kerak. λ=mkr/mc u/f=const qonunini saqlash uchun istalgan chastotada kuchlanishni quyidagi formuladan foydalanib aniqlaymiz bu holda chastotani 50 hz dan pastga rostlanganda elektr yuritmaning yuklanish diagrammasi taxminan o’zgarmay qoladi. elektr yuritmaning chastotani o’zgartirib statik tavsiflari quyidagi kloss formulasidan foydalanib quriladi: [n*m] …

3 / 14

uritmalarini avtomatlashtirishni talab etmoqda. avtomatlashtirishning asosiy muvaffaqiyati ko’p jixatdan uni harakatga keltiruvchi elektr yuritmalarga bog’liqdir. shu sababli ushbu kurs loyihamda hozirgi zamon texnologik jarayonlarni boshqarishda qo’llaniladigan mashina va mexanizmlarni elektr mexanik tizimlarda energiya samaradorlikka erishish va chastota o’zgartkichning elektr yuritmalarida qo‘llanilishida energiya samardorlikka erishish mumkinligini angladim. foydalanilgan adabiyotlar 1. gulkov g.i., petrenko yu.n., ratkevich e. sistemi avtomatizirovannogo upravleniya elektroprivodami. uchebnoe posobie. – m.: novoe znanie, 2004. 2. kim d.p, teoriya avtomaticheskogo upravleniya. t.2. mnogomernie, nelineynie, optimalnie i adaptivnie sistemi. v 2-x tt t:2. – m.: fizmatlit, 2004. 3. moskalenko v.v. sistemi avtomatizirovannogo upravleniya elektroprivoda. uchebnik. – m.: infra-m, 2004. 4. saidaxmedov s.s. avtomatik boshqarish nazariyasida zamonaviy uslublar. o'quv qo'llanma.– t: tdtu, 1997. – 30 b. 5. saidaxmedov s.s. elektr yuritmalarni avtomatik boshqarish tizimlari fani bo'yicha test savollari to'plami. 1 qism. – t: tdtu,1997. 6. xashimov a.a., saidaxmedov s.s. issledovanie zamknutix sistem avtomaticheskogo regulirovaniya na tsvm: metodicheskie ukazaniya k laboratornim rabotam …

4 / 14

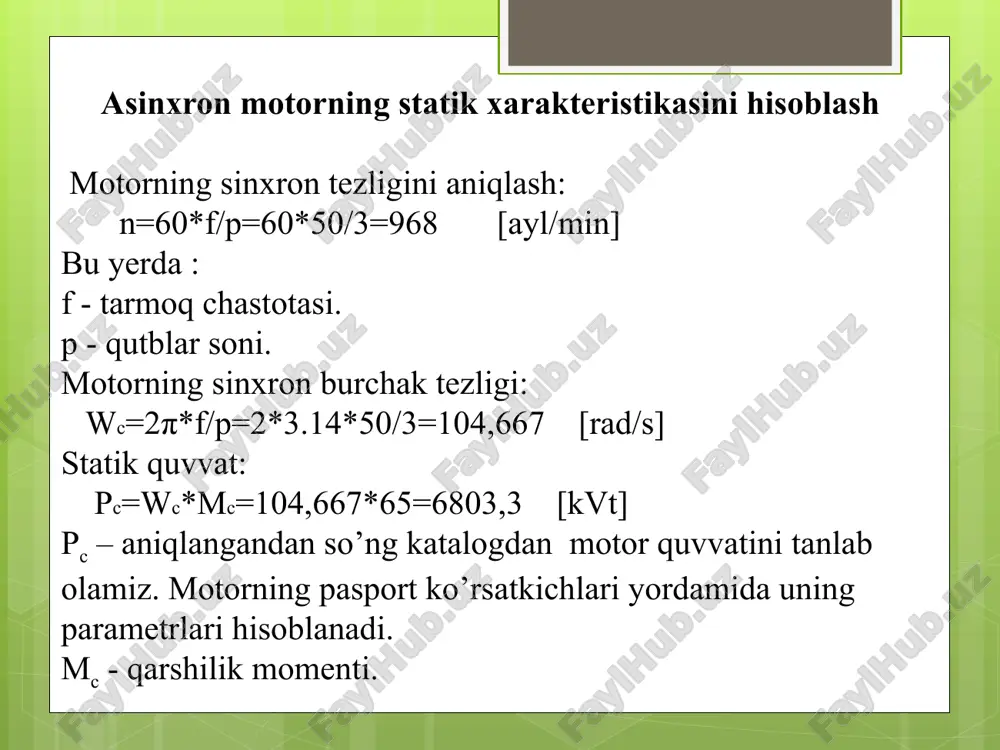

"chastotao‘zgartgichi–asinxronmatortizimi" - Page 4

5 / 14

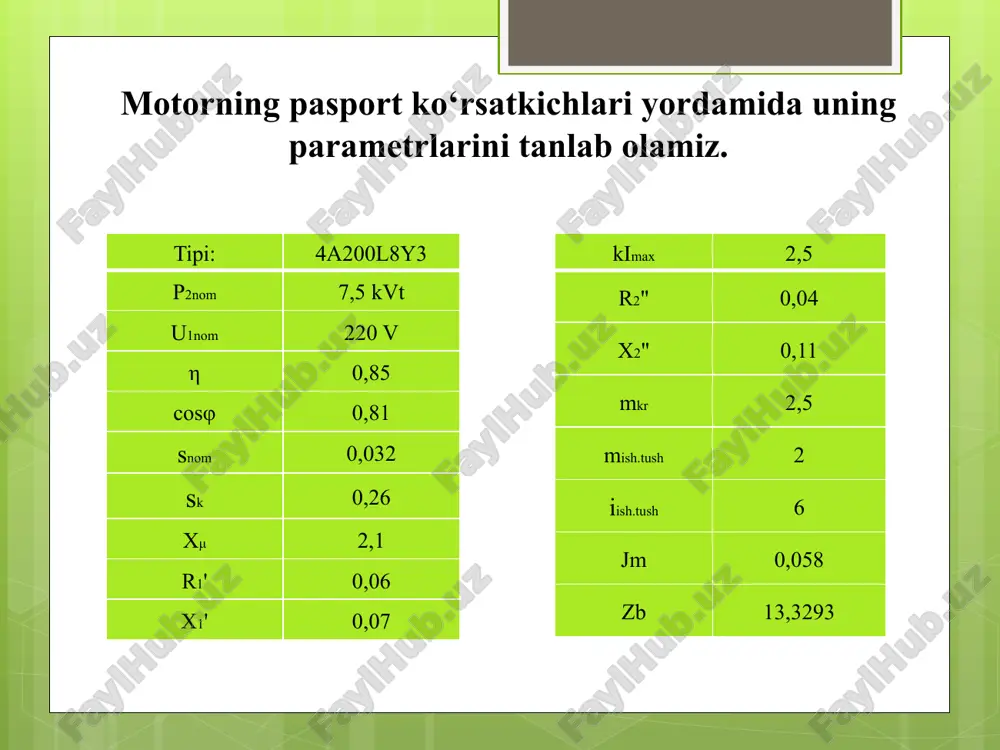

"chastotao‘zgartgichi–asinxronmatortizimi" - Page 5
