slayd 1 andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti e.e.e. yo’ nalishi k-91-21 guruhi 4-kurs talabasi abduxalilov axrorbekning “gilotina elektr yuritmasini boshqarish tizimini takomillashtirish ” mavzusida tayyorlagan bitiruv malakaviy ishining taqdimoti 1 reja kirish gilotina dastgohini asosiy qismlari, kinematik va texnologik jarayondagi o‘rni glotina dastgoxining mikrokontrollerli boshqarish tizimini shakllantirish iqtisodiy qism xulosa foydalanilgan adabiyotlar 2 kirish oʻzbekiston respublikasi prezidenti shavkat mirziyoev raisligida 2018 yilning 26-yanvar kuni navoiy kon-metallurgiya kombinati tomonidan 2026 yilgacha quriladigan yangi ishlab chiqarish quvvatlarini kafolatlangan elektr energiyasi bilan ta’minlash dasturini amalga oshirish masalalariga bagʻishlangan yigʻilish boʻlib oʻtdi. yigʻilishda “biz oʻz oldimizga ulkan marralar qoʻyganmiz” dedi mamlakat raxbari. bu strategik quvvatlar ishga tushishi bilan mamlakatimiz iqtisodiyotiga har yili bir milliard dollardan ziyod qoʻshimcha foyda keladi, odamlar yangi ish oʻrinlari bilan ta’minlanadilar.[1]. energetika soxasini 2018-2028 yillarda rivojlantirish konsepsiyasini ishlab chiqish, bunda qayta tiklanadigan, muqobil energiya manbaalarini rivojlantirishga aloxida e’tibor qaratish vazifasi qoʻyildi. mashinasozlik sanoatini rivojlanishi barcha xalq …

2 / 19

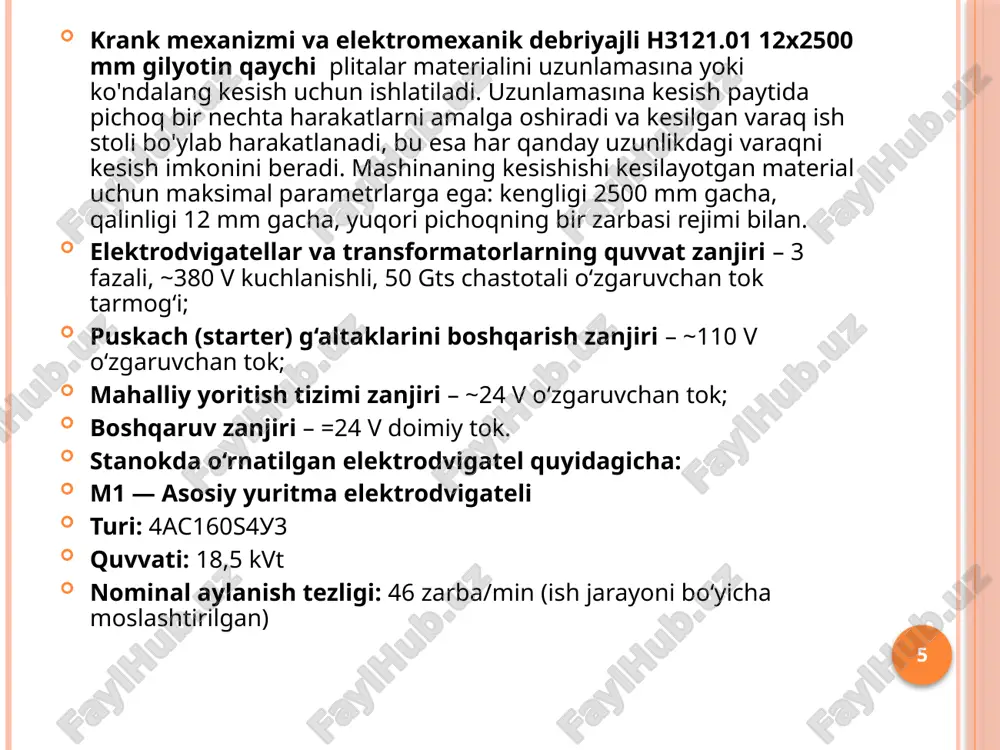

iqaradi. korxona avvaliga sobiq kommunar zavodi binosining bir qismida ijarada faoliyat olib borgan. hozirda o`z binosiga ega. ushbu bitiruv malakaviy ishimda andijon mashinastroitel korxonasidagi gilotina qurilmasini boshqarish tizimi takomillashtirish asosiy vazifa hisoblanadi. chunki ilgari ishlab chiqarilgan ushbu turdagi mashinalardan farqli o‘laroq, yangi mashina shovqinni kamaytiradi, asosiy komponentlarning chidamliligini oshiradi va aniqlik standartlarini uzoqroq vaqt davomida saqlaydi. elektr jihozlari keng boshqarish diapazoniga ega bo‘lishi va barcha zamonaviy talablarga javob beradi. jadval asosida tasmasini boshqarish alohida keng imkoniyatga egadir. giotina qurilmasi kesish vazifasini bajaruvchi qurilma hisoblanadi. korxonada 2008-yildan buyon bu qurilmadan foydalanib kelinadi. korxonadagi gilotina n3121 tipli qurilma hisoblanadi. 4 krank mexanizmi va elektromexanik debriyajli h3121.01 12x2500 mm gilyotin qaychi plitalar materialini uzunlamasına yoki ko'ndalang kesish uchun ishlatiladi. uzunlamasına kesish paytida pichoq bir nechta harakatlarni amalga oshiradi va kesilgan varaq ish stoli bo'ylab harakatlanadi, bu esa har qanday uzunlikdagi varaqni kesish imkonini beradi. mashinaning kesishishi kesilayotgan material uchun maksimal parametrlarga ega: kengligi …

3 / 19

ligi 2500 mm 2 kesiladigan metallning maksimal qalinligi 6 mm (oddiy po‘lat uchun) 3 kesish burchagi ~2° 4 ishchi stol balandligi ~700 mm 5 orqa tayanchning sozlanish oraliği (max) 750 mm 6 kesish zarbalari soni (tezligi) 46 zarba/min 7 asosiy yuritma elektrodvigatelining quvvati 18.5 kvt (modelga qarab) 8 yuritma turi elektro-mexanik (kollektorli motor orqali) 9 pichoqning ish harakati to‘g‘ri chiziqli, vertikal 10 boshqaruv tizimi tugmali post / pedalli start 11 himoya elementlari mexanik to‘siqlar, favqulodda tugmalar 12 og‘irligi (to‘liq massasi) ~7000 kg 13 dastgoh o‘lchamlari (uxbxh) ~2800 x 1600 x 1700 mm 14 tarmoq kuchlanishi 3 fazali, 380 v, 50 gts 7 8 1. stanina (asosiy karkas) – na3121-11-001 2. pichoq nurlisi (balka) – na3121-31-001 3. bosuvchi nurlama (balka) – na3121-32-001 4. privod (harakatlantiruvchi mexanizm) – na3121-21-001 5. silindrsimon reduktor – na3121-22-001 6. privod val – na3121-23-001 7. orqa tayanch – na3121-33-001 8. muvozanatlashtiruvchi moslama – na3121-45-001 9. himoya to‘siqlari …

4 / 19

haqida ma’lumotlarni ko‘rsatish. 9 glotina dastgoxining mikrokontrollerli boshqarish tizimini shakllantirish. glotina dastgohining mikrokontrollerli boshqarish tizimini shakllantirish uchun bizga arduino uno mikrokontrollyerdan foydalanamiz. arduino uno parametrlari. 10 № ko‘rsatkich nomi qiymati 1 ishlash kuchlanishi 5 v 2 tavsiya etilgan kirish kuchlanishi 7–12 v 3 maksimal kirish kuchlanishi 6–20 v 4 raqamli kirish/chiqishlar soni 14 ta (shundan 6 tasi pwm sifatida foydalaniladi) 5 analog kirishlar soni 6 ta 6 kirish/chiqish orqali maksimal o‘zgarmas tok 40 ma 7 3.3 v chiqish uchun maksimal o‘zgarmas tok 50 ma 8 flesh xotira 32 kb (shundan 0.5 kb yuklovchi dastur uchun ajratilgan) 9 tezkor (operativ) xotira (sram) 2 kb 10 eeprom xotira 1 kb 11 ishlash chastotasi 16 mhz 12 o‘lchamlari (gabariti) 6.9 sm x 5.3 sm 11 #include "gyverstepper.h" // uchta dvigatelni ulaymiz // birinchi va ikkinchi en boshqaruvlari ulanmagan gstepper stepper1(100, 2, 3); gstepper stepper2(100, 4, 5); gstepper stepper3(100, 6, 7, 8); void setup() …

5 / 19

iha boyicha boshqaruv tizimini raqamli boshqarishga o‘tkazsak, dastgohni dasturiy ta’minot o‘rnatish kifoya qiladi. bunda biz detallarni bir xil tip va bajaruvchi ishiga qarab dastgohga detal yuzasida bajaruvchi ishga ko‘ra dasturlaymiz. shu tufayli inson omilini kamaytirish mumkin bo‘ladi. ishchilarga beriladigan oyliklar va ishchilar soni kamayadi. detallarni oldingi ishlab chiqarish soni 1.5 barobarga o‘sishiga erishiladi. lekin dastgoh uchun dasturiy taminot o‘rnatish xizmat narxi dasturga ko‘ra 1 mln so‘mdan 9 mln so‘mgacha tashkil etadi. ushbu shartlar bo‘yicha loyihani o‘rnatish uchun umumiy hisobda 30 mln so‘mni tashkil etadi. loyihaga ko`ra dastgohni motorini energiya samaradorligi yuqori bo`lgan 13 kwt quvvatli motorga almashtiramiz. loyihani o‘zini qo‘llash muddati andijon mashinastroitel korxonasining ish faoliyatining 2-yarimida to‘liq o‘zini oqlaydi. elektr energiya iste’moli esa oldingiga nisbatan 1.4 barobar kamayadi shu bilan birga detallarni ishlov berish vaqti 1.5 barobar tez. avval dastgoh uchun 2 ta ishchi ishlagan bo‘lsa, bunda 2 barobar kam ishchi kuchi sarf etadi.1 oyda to‘lanadigan olyiklar 2 barobar …
