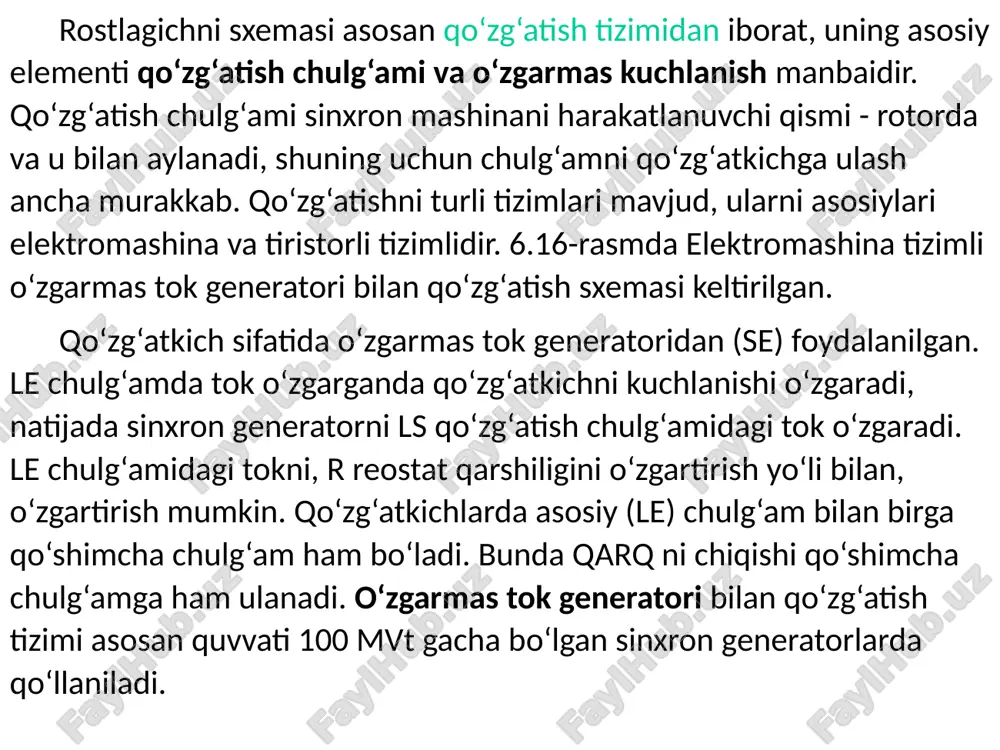

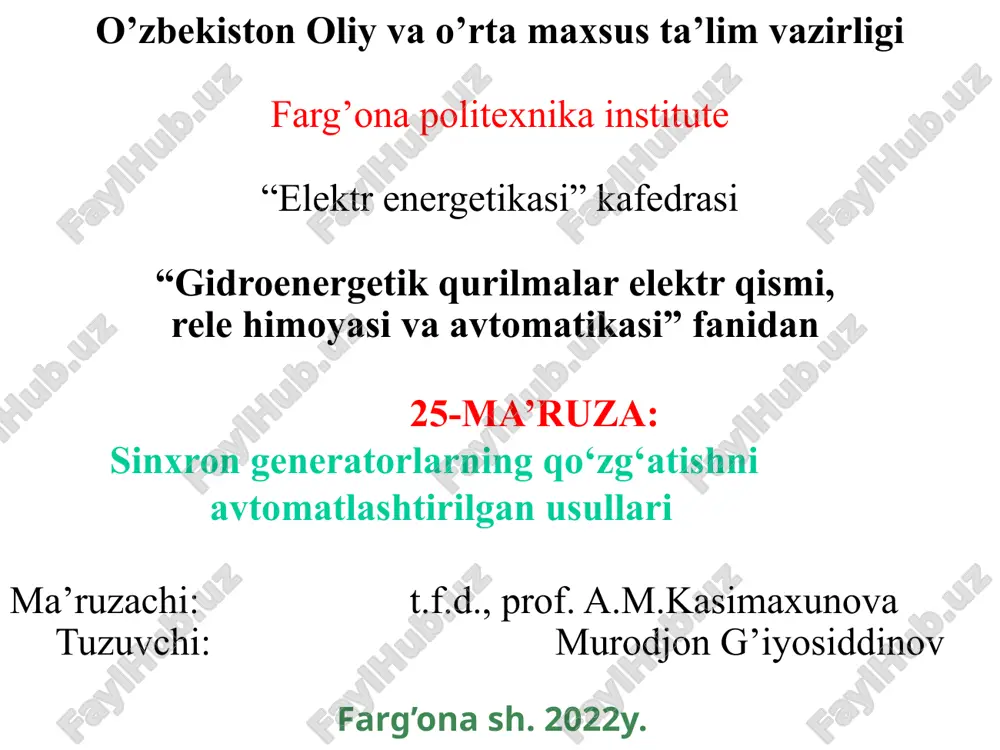

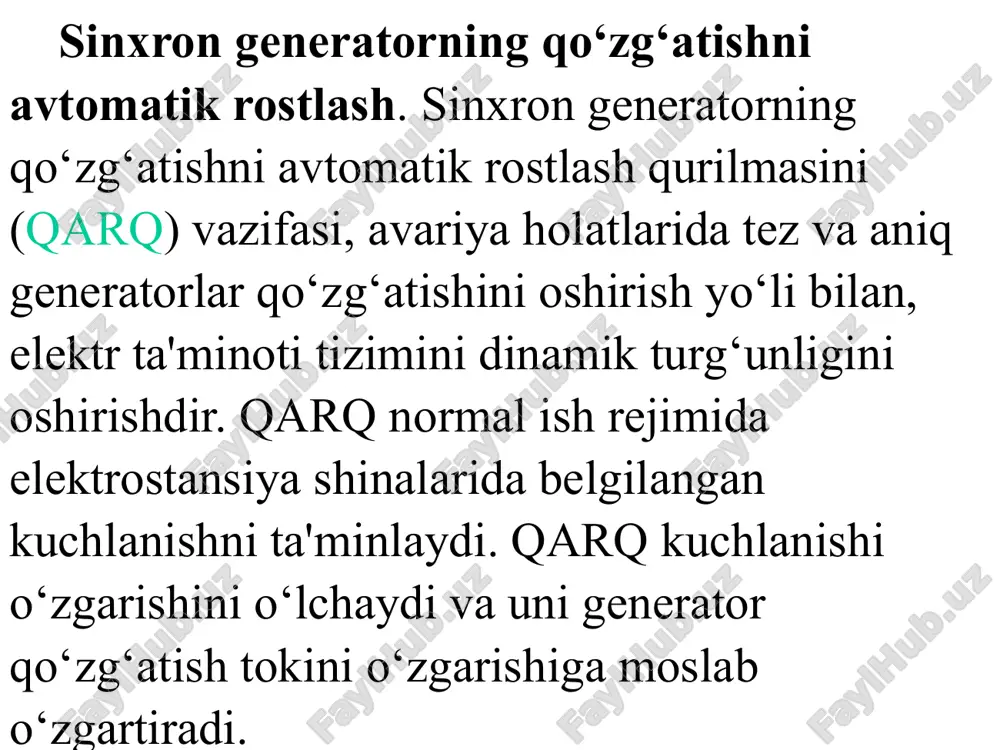

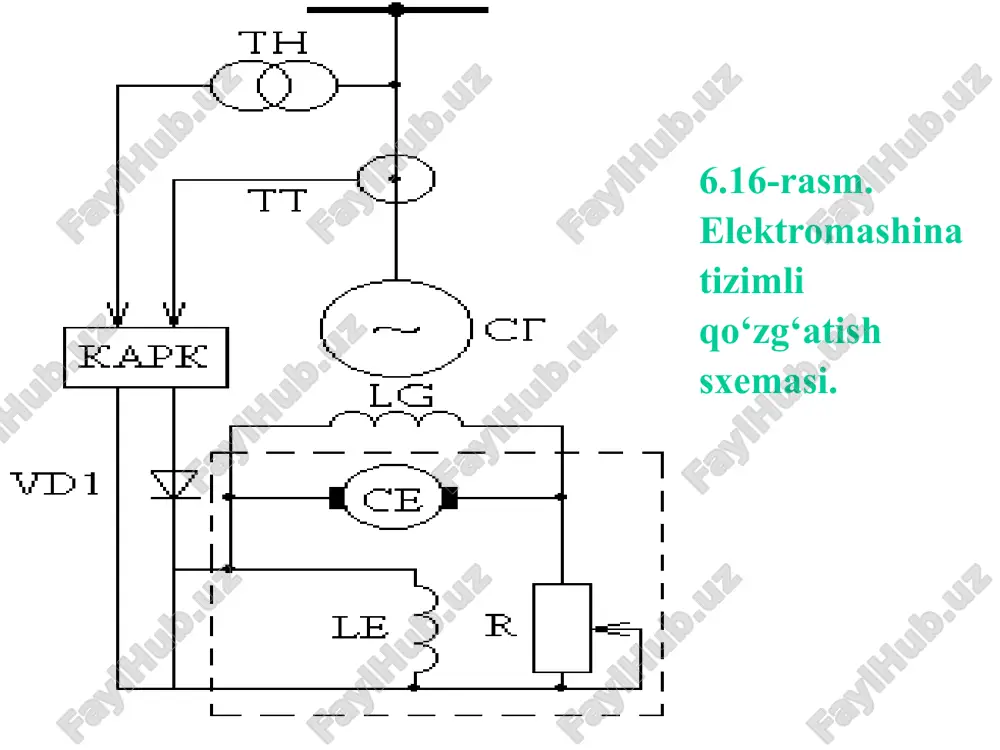

kasimaxunova o’zbekiston oliy va o’rta maxsus ta’lim vazirligi farg’ona politexnika institute “elektr energetikasi” kafedrasi “gidroenergetik qurilmalar elektr qismi, rele himoyasi va avtomatikasi” fanidan 25-ma’ruza: sinxron generatorlarning qo‘zg‘atishni avtomatlashtirilgan usullari ma’ruzachi: t.f.d., prof. a.m.kasimaxunova tuzuvchi: murodjon g’iyosiddinov farg’ona sh. 2022y. 25-ma'ruza sinxron generatorlarning qo‘zg‘atishni avtomatlashtirilgan usullari. sinxron generatorning qo‘zg‘atishni avtomatik rostlash. sinxron generatorning qo‘zg‘atishni avtomatik rostlash qurilmasini (qarq) vazifasi, avariya holatlarida tez va aniq generatorlar qo‘zg‘atishini oshirish yo‘li bilan, elektr ta'minoti tizimini dinamik turg‘unligini oshirishdir. qarq normal ish rejimida elektrostansiya shinalarida belgilangan kuchlanishni ta'minlaydi. qarq kuchlanishi o‘zgarishini o‘lchaydi va uni generator qo‘zg‘atish tokini o‘zgarishiga moslab o‘zgartiradi. 6.16-rasm. elektromashina tizimli qo‘zg‘atish sxemasi. rostlagichni sxemasi asosan qo‘zg‘atish tizimidan iborat, uning asosiy elementi qo‘zg‘atish chulg‘ami va o‘zgarmas kuchlanish manbaidir. qo‘zg‘atish chulg‘ami sinxron mashinani harakatlanuvchi qismi - rotorda va u bilan aylanadi, shuning uchun chulg‘amni qo‘zg‘atkichga ulash ancha murakkab. qo‘zg‘atishni turli tizimlari mavjud, ularni asosiylari elektromashina va tiristorli tizimlidir. 6.16-rasmda elektromashina tizimli o‘zgarmas tok generatori …

2 / 8

100 mvt gacha bo‘lgan sinxron generatorlarda qo‘llaniladi. 6.17-rasm. tiristorli qo‘zg‘atish sxemasi. tiristorli qo‘zg‘atish tizimi 6.17-rasmda ko‘rsatilgan. qo‘zg‘atish tizimini energiya manbasi sifatida sg generatorga ulangan t maxsus transformator xizmat qiladi. qo‘zg‘atish tizimiga ikkita boshqariladigan tiristorli to‘g‘rilagich (trt1, trt2) kiradi. ulardan biri trt1 avariya holatlarida qo‘zg‘atishini tezlashtirish uchun mo‘ljallangan. unga energiya manbasini to‘la kuchlanishi keltirilgan. normal holatlarda bu to‘g‘rilagich asosan ishlamaydi. bunda trt2 ishlaydi. u transformator chulg‘ami chiqishda kuchlanishni yarmini beradigan qismiga ulanadi. normal ish rejimida (salt ishlash qiymatidan nominal qiymatgacha) generator qo‘zg‘atish tokini o‘zgarishini ta'minlaydi. to‘g‘rilagichni chiqishlari parallel ulangan va lg generatorni qo‘zg‘atish chulg‘amiga tutashtirilgan. to‘g‘rilagichlarning ishlashini qarq boshqaradi. tiristorli qo‘zg‘atish tizimi tez ishlaydi, shuning uchun bunday qo‘zg‘atish tizimli generatorlarni boshqarishda kuchli ta'sirli qarq dan foydalaniladi. asosiy maqsad sinxron generatorlarni parallel ishlash turg‘unligini oshirishdir. etiboriz uchun raxmat image3.png image4.png image5.jpg image2.png /docprops/thumbnail.jpeg

3 / 8

sinxrongeneratorlarning qo‘zg‘atishni avtomatlashtirilgan usullari - Page 3

4 / 8

sinxrongeneratorlarning qo‘zg‘atishni avtomatlashtirilgan usullari - Page 4

5 / 8

sinxrongeneratorlarning qo‘zg‘atishni avtomatlashtirilgan usullari - Page 5
