1 / 14

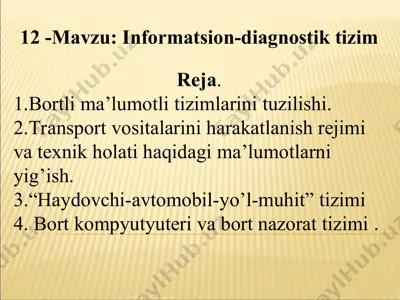

slayd 1 12 -mavzu: informatsion-diagnostik tizim reja. 1.bortli ma’lumotli tizimlarini tuzilishi. 2.transport vositalarini harakatlanish rejimi va texnik holati haqidagi ma’lumotlarni yig’ish. 3.“haydovchi-avtomobil-yo’l-muhit” tizimi 4. bort kompyutyuteri va bort nazorat tizimi . ma’lumotli-diagnostik tizimi zamonaviy yangi avtomobillarda asosiy qismlaridan biri hisoblanadi va u transport vositasi xarakatlanganda informatsiyalarni yig’adi va texnik tafsifnomasini saqlab qoladi, hamda tashqi faktorlar tasirini saqlab qoladi. bugungi kunda tizimda “haydovchi, avtomobil, yo’l, atrof” barchasi bir butundir. rivojlangan ko’p davlatlarda bu tizimni yaxshi tushinadi, bunda xarakatni yaxshilash, avtomagistral yo’llarda xarakatlanish xaddan tashqari ko’payib ketganda informatsion tizimdan oqilona foydalanib transport oqimiga yo’l holati haqida xabar berishdan iborat 1-rasm. 1-dv. k. moyni satxini ko’rsatuvchi signal lampasi. 2 - oyna yuvish bachogidagi suyuqlikni xajmini ko’rsatuvchi signalizator. 3 - kengayish bachogida sovitish suyuqliga signalizator sovitish suyuqligi kam qolsa.4 - eshik signalizatori yopilmaganda. 5 - stop-signali yoki avtomobil o’lchamlarini ko’rsatuvchi signalizator ishlamasa.6 - oldingi tormoz kolodkasi yeyilganini ko’rsatuvchi signalizator. 7 - xavfsizlik remeni taqilmagandagi …

2 / 14

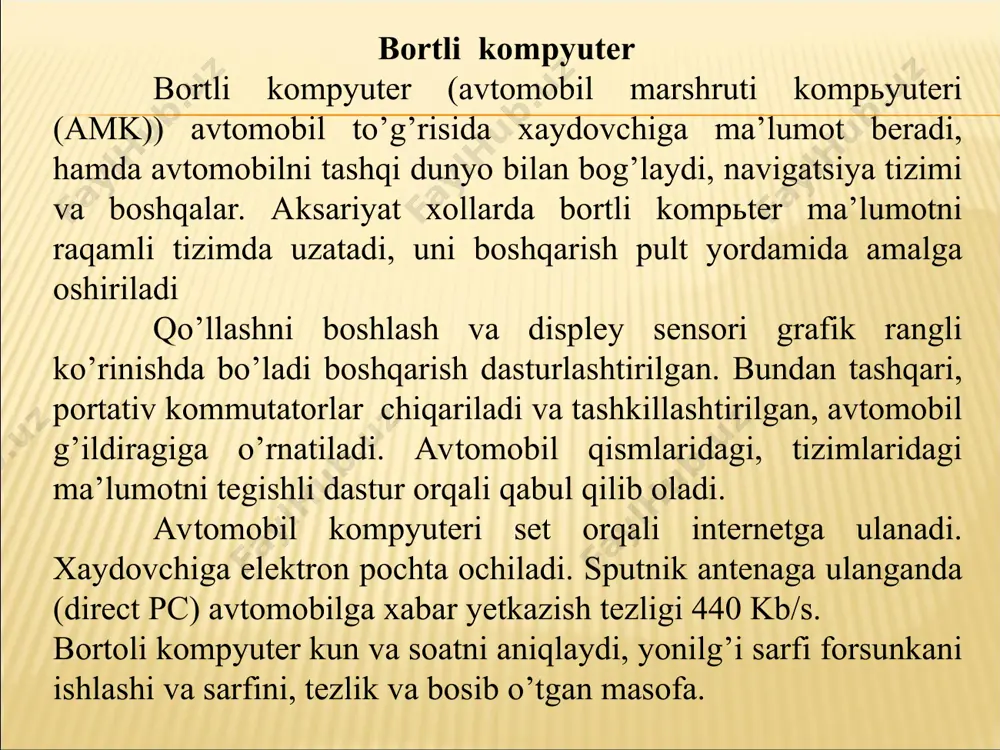

ter (avtomobil marshruti kompyuteri (amk)) avtomobil to’g’risida xaydovchiga ma’lumot beradi, hamda avtomobilni tashqi dunyo bilan bog’laydi, navigatsiya tizimi va boshqalar. aksariyat xollarda bortli kompter ma’lumotni raqamli tizimda uzatadi, uni boshqarish pult yordamida amalga oshiriladi qo’llashni boshlash va displey sensori grafik rangli ko’rinishda bo’ladi boshqarish dasturlashtirilgan. bundan tashqari, portativ kommutatorlar chiqariladi va tashkillashtirilgan, avtomobil g’ildiragiga o’rnatiladi. avtomobil qismlaridagi, tizimlaridagi ma’lumotni tegishli dastur orqali qabul qilib oladi. avtomobil kompyuteri set orqali internetga ulanadi. xaydovchiga elektron pochta ochiladi. sputnik antenaga ulanganda (direct pc) avtomobilga xabar yetkazish tezligi 440 kb/s. bortoli kompyuter kun va soatni aniqlaydi, yonilg’i sarfi forsunkani ishlashi va sarfini, tezlik va bosib o’tgan masofa. 2. dvigatel-testeri o’lchovchi asbob har xil datchiklar va stroboskop yordamida dvigatel va elektr jihozlarni har xil ish rejimida 50 dan ortiq parametrlarni o’lchash mumkin. quvvat parametrlarini bilvosita aniqlashni orginal usullari qo’llaniladi. misol, tslindrlar bo’yicha nisbiy kompressiyani. kompressiya va tslindrlarni bir tekis ishlashdan tashqari, iskra ko’rsatgichlari: teshib o’tish …

3 / 14

ko‘rsatuvchi signalizator. bunda xam to‘q sariq rang yonadi agar bachokda 1 l kam suyuqlik qolsa. 3 - kengayish bachogida sovitish suyuqliga signalizator sovitish suyuqligi kam qolsa. to‘q sariq rang yonadi sovitish suyuqligi kam qolsa sovuq dvigatel past uzatmada yurganda. sovutish suyuqligi quyishdan oldin tizmni germetigligi tekshiriladi. 4 – eshik signalizatori yopilmaganda. qizil yonsa yopilmagan. 5 – stop-signali yoki avtomobil o‘lchamlarini ko‘rsatuvchi signalizator ishlamasa. qizil rang yonadi, bu xolatda stop-signali lampasi tormoz pedali yoki o‘lchamlarini ko‘rsatuvchi lampa tekshiriladi. 6 - oldingi tormoz kolodkasi yeyilganini ko‘rsatuvchi signalizator. to‘q sariq rang yonadi tomoz pedali bosilganda, yoki kolodka nakladkasida 1,5 mm. 7 - xavfsizlik remeni taqilmagandagi signalizator. qizil rang yonadi, xaydovchi uni taqilmaganda. yangi o‘t oldirish tizimlarining yaratish yo‘nalishidagi eng katta yutuq mikroprotsessorli o‘t oldirish tizimining ixtiro qilinishi va amalda tatbiq qilina boshlanishidir. mikroprotsessor-bu kichik elektron hisoblash mashinasi bo‘lib, u yordamida o‘t oldirishni boshqarish bilan bir qatorda dvigateldagi boshqa ko‘p jarayonlar ham nazorat qilinadi …

4 / 14

yuter elektr jixozlari priborlari xaqida ko’proq ma’lumot beradi. avtomobilni avtomat kontrol qilish tizimi chet avtomobillarida ishlatiladi va uni funktsional imkoniyatlari ko’p – bu jixizni funktsiyasi ko’p: avtomobil tizimlarini kontrol qilish (bortovli tizimni kontroli, btk) hamdanavigatsiya funktsiyasi. 3- raqamli multimetr multimetr kasbiy o’lchash asbobi bo’lib, suyuq kristall aniqlanishi 33/4 belgili ekran bilan ta’minlangan. asbob qo’yilgan vazifalarni bajaradi: - doimiy kuchlanishni o’lchash, - o’zgaruvchi kuchlanishni o’lchash - qarshilikni o’lchash, - sig’imni o’lchash - chastotani o’lchash, - diodlarni sinash - tranzistorlarni sinash, - zanjir uzluksizligini tekshirish. barcha avtombilni avtomat kontrol qilish tizimi funktsiyasi amk, qo’shimcha jixozdir, bu beshta sinfga bo’linadi (maxalliy ishlab chiqilgan amk): - vaqtfunktsiyasi (soat, budilnik, kalendar); - marshrutli funktsiyasi (yo’l vaqti, yo’lda turish vaqti, yonilg’ini sarfi, o’rtacha yonilg’i sarfi, barcha yonilg’i sarfi, bakda qolgan yonilg’i sarfi, qolgan yonilg’ini klometrli bashorat qilish, bosib o’tilgan yo’lni o’lchashi, o’rtacha tezlik, oniy tezlik, xarorat); - xizmat ko’rsatish funktsiyasi dvigatel resursini ko’rib chiqish avtomobil (dvigatelni …

5 / 14

sh, ventilyatorni past xaroratda ishlashini o’rnatish, abni zanjirga ulanganligini ko’rish va baxo berish, abni zichligi, hamda abni kuchlanishini o’lchash, xolla datchik ishlamaganda avariya xolati); nazorat savollari. 1.bortlima’lumotli-diagnostik tizimlarini tuzilishini tushuntiring ? 2.transport vositalarini harakatlanish rejimi va texnik holatiha qidagima ’lumotlarniyig’ ishni tushuntiring ? 3.ishlov berishni, saqlashni va aksettirishni ta’minlovchi zamonaviy avtomobilni tarkibiyqismisifatidahamdaunio’rab turgantashqi omillarni tushuntiring ? 4. “haydovchi-avtomobil-yo’l-muhit” tizimini tushuntiring ? 5. haydovchini ma’lumot tizimini blok-sxemasini tushuntiring ? 6. nazorat-o’lchovasboblari panelini ishlashni tushuntiring ? 7. bort kompyutyuteriva bort nazorattizimini tushuntiring ? tuzuvch .x.ataxonov
