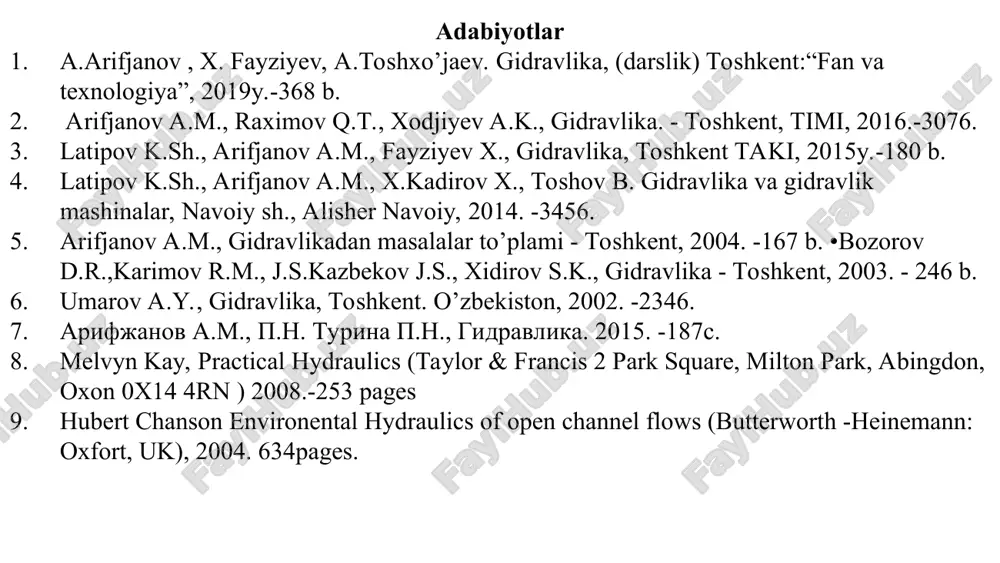

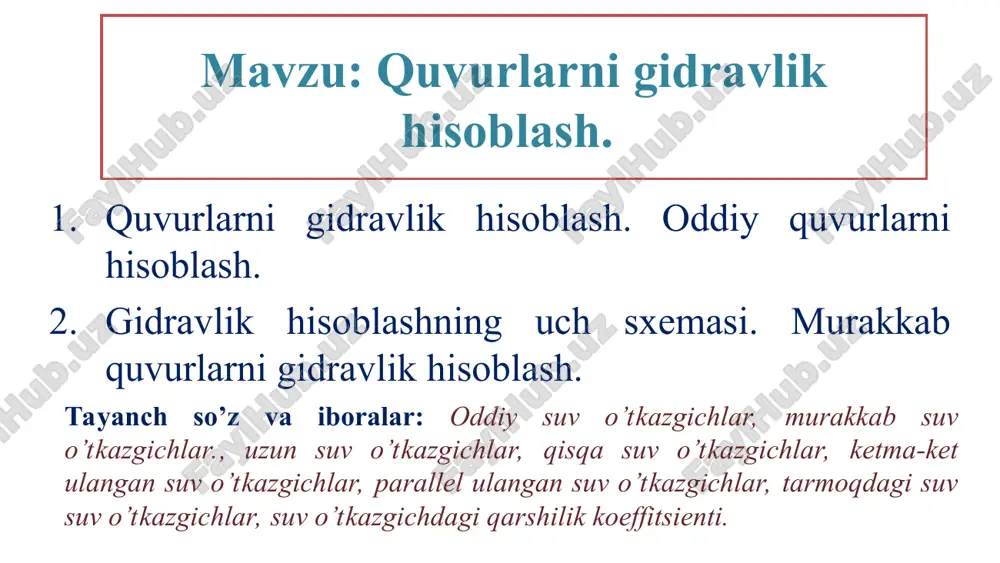

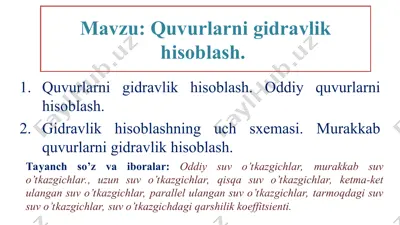

slayd 1 mavzu: quvurlarni gidravlik hisoblash. quvurlarni gidravlik hisoblash. oddiy quvurlarni hisoblash. gidravlik hisoblashning uch sxemasi. murakkab quvurlarni gidravlik hisoblash. tayanch so’z va iboralar: oddiy suv o’tkazgichlar, murakkab suv o’tkazgichlar., uzun suv o’tkazgichlar, qisqa suv o’tkazgichlar, ketma-ket ulangan suv o’tkazgichlar, parallel ulangan suv o’tkazgichlar, tarmoqdagi suv suv o’tkazgichlar, suv o’tkazgichdagi qarshilik koeffitsienti. adabiyotlar a.arifjanov , x. fayziyev, a.toshxo’jaev. gidravlika, (darslik) toshkent:“fan va texnologiya”, 2019y.-368 b. arifjanov a.m., raximov q.t., xodjiyev a.k., gidravlika. - toshkent, timi, 2016.-3076. latipov k.sh., arifjanov a.m., fayziyev x., gidravlika, toshkent taki, 2015y.-180 b. latipov k.sh., arifjanov a.m., x.kadirov x., toshov b. gidravlika va gidravlik mashinalar, navoiy sh., alisher navoiy, 2014. -3456. arifjanov a.m., gidravlikadan masalalar to’plami - toshkent, 2004. -167 b. •bozorov d.r.,karimov r.m., j.s.kazbekov j.s., xidirov s.k., gidravlika - toshkent, 2003. - 246 b. umarov a.y., gidravlika, toshkent. o’zbekiston, 2002. -2346. arifjanov a.m., p.n. turina p.n., gidravlika. 2015. -187s. melvyn kay, practical hydraulics (taylor & …

2 / 54

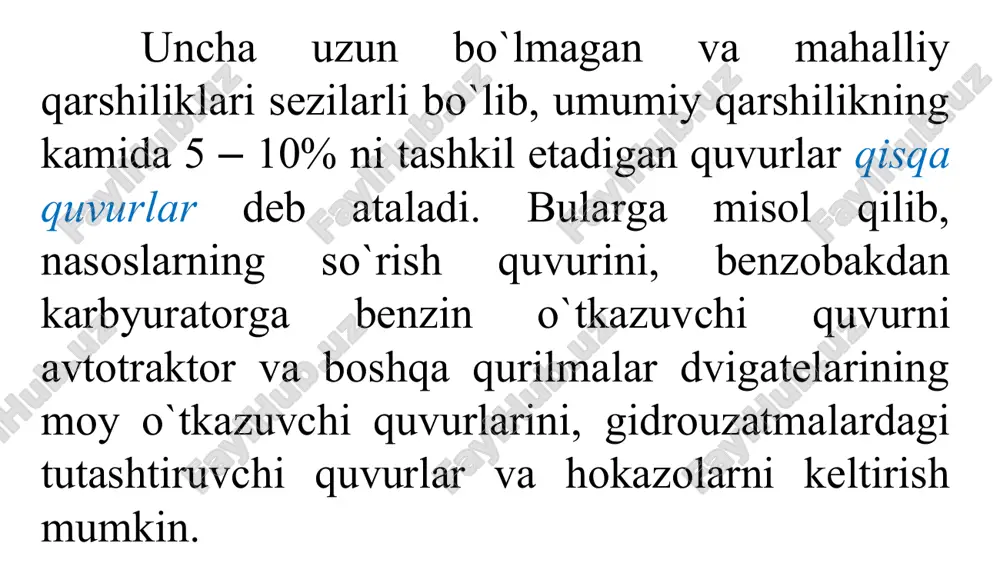

arbyuratorga benzin o`tkazuvshi quvurni avtotraktor va boshqa qurilmalar dvigatelarining moy o`tkazuvchi quvurlarini, gidrouzatmalardagi tutashtiruvshi quvurlar va hokazolarni keltirish mumkin. oddiy quvurlar deb, tarmoqlanmagan va bir xil diametrli quvurlardan tashkil topgan quvurlarga aytiladi. agar quvur uzunligi bo'yicha yo'qolgan napor mahalliy napor yo'qolishlaridan bir necha marta katta bo'lsa, bunday o'tkazgich quvurlar gidravlik uzun quvurlar deyiladi. uzun bosimli quvurlarni hisoblash asosini tekis xarakat tenglamasi tashkil etadi. bu yerda gidravlik nishablik bu erda shezi koeffitsiyenti k- sarf moduli r - gidravlik radius, n-g`adir budurlik koeff. sarf moduli bunda k – kattalik gidravlik nishablik birga teng bo'lgandagi oqimning qaraladigan jonli kesimdan oqib o'tadigan suyuqlik sarfini bildiradi va sarf moduli (xarakteristikasi) deyiladi ansha uzoq masofaga sho`zilgan va gidravlik qarshiliklarda majmuida asosiy qismni ishqalanish qarshiligi tashkil qilgan quvurlar uzun quvurlar deb ataladi. bunday quvurlarda mahalliy qarshiliklar alohida hisoblanmaydi va ishqalanish qarshiligining 5 – 10% iga teng deb qabul qilinadi. quvurlar ishlash sxemasiga qarab ikki turga bo`linadi sodda …

3 / 54

0,0341 29,3 0,0276 36,2 163 200 0,197 5,08 0,155 6,45 0,128 7,81 51,5 250 0,643 1,58 0,504 1,98 0,416 2,40 21,1 300 1,65 0,607 1,41 0,709 1,09 0,917 10,2 400 7,41 0,135 5,98 0,167 4,97 0,201 3,23 500 23,7 0,0422 19,3 0,0518 16,1 0,0620 1,32 so`ng berilgan quvur turi va diametri uchun qaysi tezlikdan keyin kvadratik qarshilik sohasi kelishini aniqlaymiz. quvurlardagi kvadrat qarshilik sohasi chegarasiga to`g`ri keladigan tezliklar kattaliklari quvurlar quvurlar diametri, mm 50 100 200 300 400 500 600 1000 1400 qarshilik sohasi kvadrat sohaga o`tadigan tezlik o`rtacha yangi po`lat 0,8 0,9 1,0 1,1 1,1 1,2 1,2 1,3 1,3 yangi po`lat 2,8 3,2 3,5 3,7 3,8 3,9 4,0 4,2 4,4 agar qarshilik sohasi kvadratik qarshilik sohasidan farq qilsa, ya`ni kvadratik bo`lmasa tuzatishlar kiritiladi. bu yerda va tuzatish koeffitsiyentlari haqiqiy tezlikka qarab f.shavelev jadvalidan olinadi. agar qarshilik sohasi kvadratik qarshilik sohasi bo`lsa o`tuvchi qarshilik sohasidagi quvurlar hisobi uchun tuzatish koeffitsiyentlari …

4 / 54

quvurlar uzun o’tkazgich quvurlarning parallel o’lchanishda, m va n nuqtalar oralig’da bir necha quvurlar o’tadi quvurlar qarshiligini to’liq yengishga sarflanadigan quvurlarning boshi va oxiridagi pyezometrik naporlarning farqi h naporni tashkil etadi. har qaysi uchastka quvurida harakat bir xil napor ostida sodir bo’ladi. lekin uchastka uzunliklari har xil bo’lgani uchun, har qaysi uchastkada gidravlik nishablik har xil istalgan uchastka bo’yicha o’tadigan sarf (1) yoki (2) alohida uchastkalar sarfvlarining yig’indisi umumiy sarfga teng, ya’ni parallel ulangan quvurlar sistemasining m nuqtasiga keladigan va shu sistemaning n nuqtasidan chiqib ketadigan sarflar teng: (3) (1) va (3) lardan (4) yoki (5) testlar 1.“uzun” quvurlar deganda qanday quvurlar tushuniladi? a) suyuqlikni ideal deb faraz qilinganda; b) suyuqlik laminar tartibda harakatlanganda; c) suyuqlik oqimining turbulent tartibdagi harakatida; d) maxalliy napor yo‗qolishlari uzunlik bo’yicha napor yo’qolishining 5 foizdan kam miqdorini tashkil qilganda. 2.“qisqa” quvurlar deganda qanday quvurlar tushuniladi? a) suyuqlikni ideal deb faraz qilinganda; b) maxalliy napor yo‗qolishlari …

5 / 54

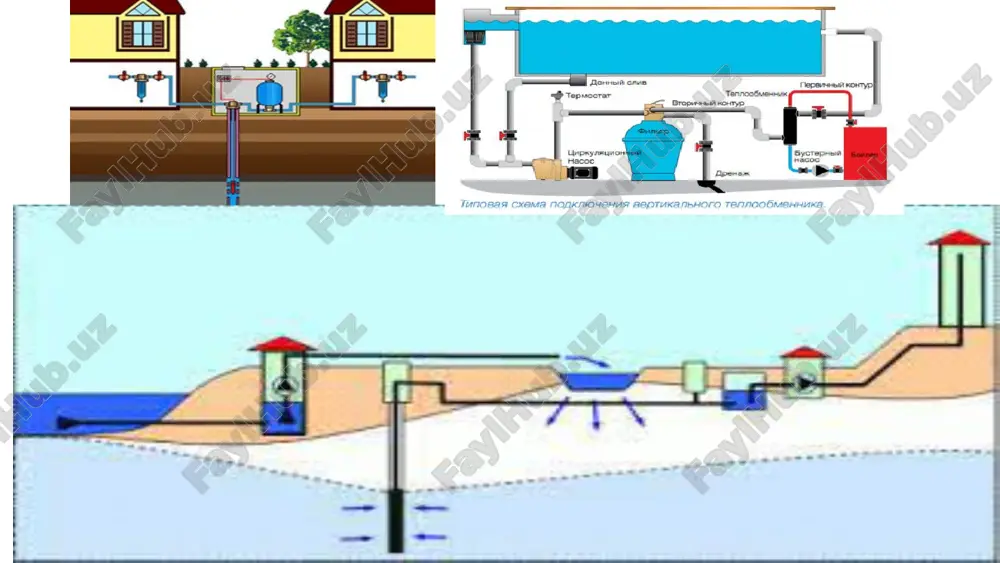

ni aniqlang. 6.napor yo’qolishini aniqlash uchun veysbax formulasini aniqlang. 7.napor yo’qolishini aniqlash uchun veysbax formulasini aniqlang. 8.sodda quvurlardan oqim suyuqlik sathi ostiga chiqqandagi holat uchun sarf koeffitsientining hisoblanish formulasini aniqlang. 9. sodda quvurlardan oqim atmosferaga chiqqandagi holat uchun ularning sarf koeffitsientining hisoblanish formulasini aniqlang kalta quvurlarning gidravlik hisobi kalta quvurlarga misollar: sifon; dyuker; nasosning so‘ruvchi quvuri bir qismi suyuqlik bilan ta'minlovchi idishdan yuqorida joylashgan sodda quvur sifon quvur deb ataladi. sifonni sodalashtirib ikki (ta'minlovchi va qabul qiluvchi) idishlarni tutashtiruvschi u ko`rinishdagi quvur sifatida tasvirlash mumkin. bu holda uning egilgan qismi idishlardagi suyuqli sathlaridan h balanlikda bo`lib, undagi suyuqlik idishdagi suyuqliklar sathlarining farqi h hisobiga oqib turadi. shuni aytish keraki, suyuqlik sifonda avval birinchi idish sathidan h balandlikka ko`tarilib, so`ngra ikkinchi idishga tushadi. bunday quvurning o`ziga xos xususiyati shundaki, unda bosim ko`tariluvchi qismida ham, pastga tushuvchi qismida ham atmosfera bosimidan pastdir. sifon quvurlardan asosan neft mahsulotlarini sisternalardan quyib olish, suv sig`imlarini …
