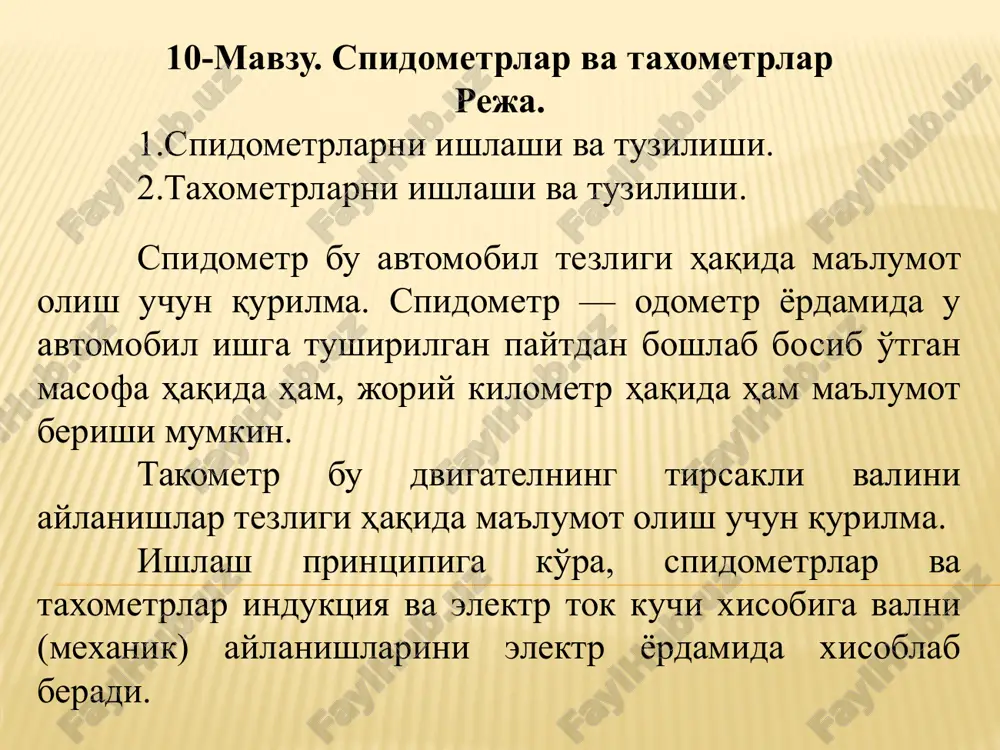

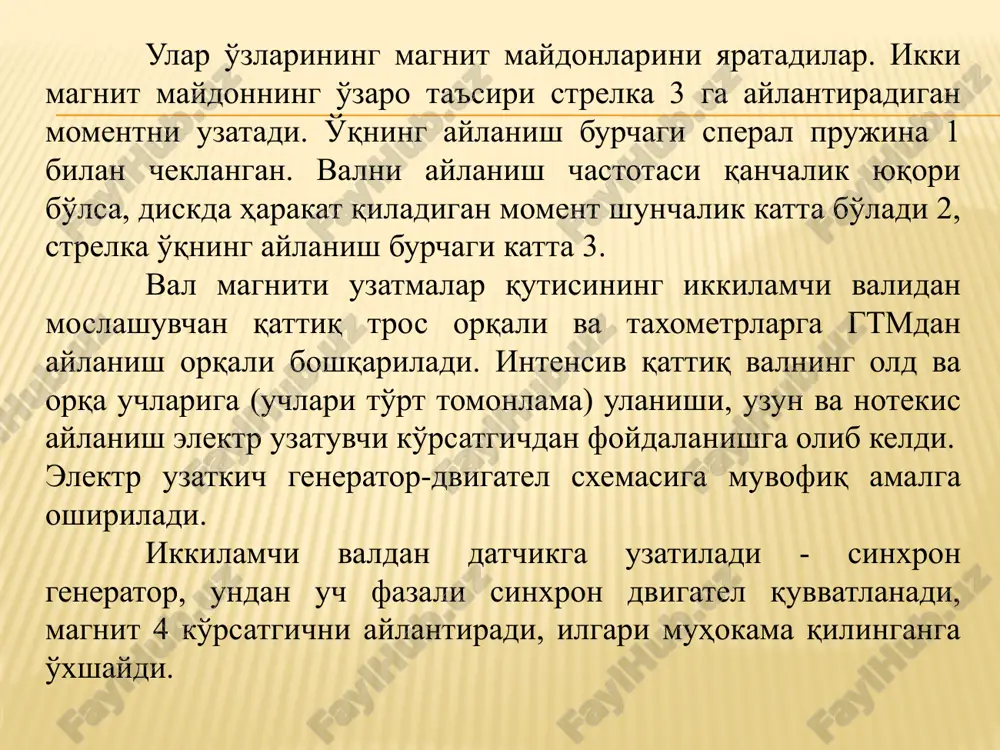

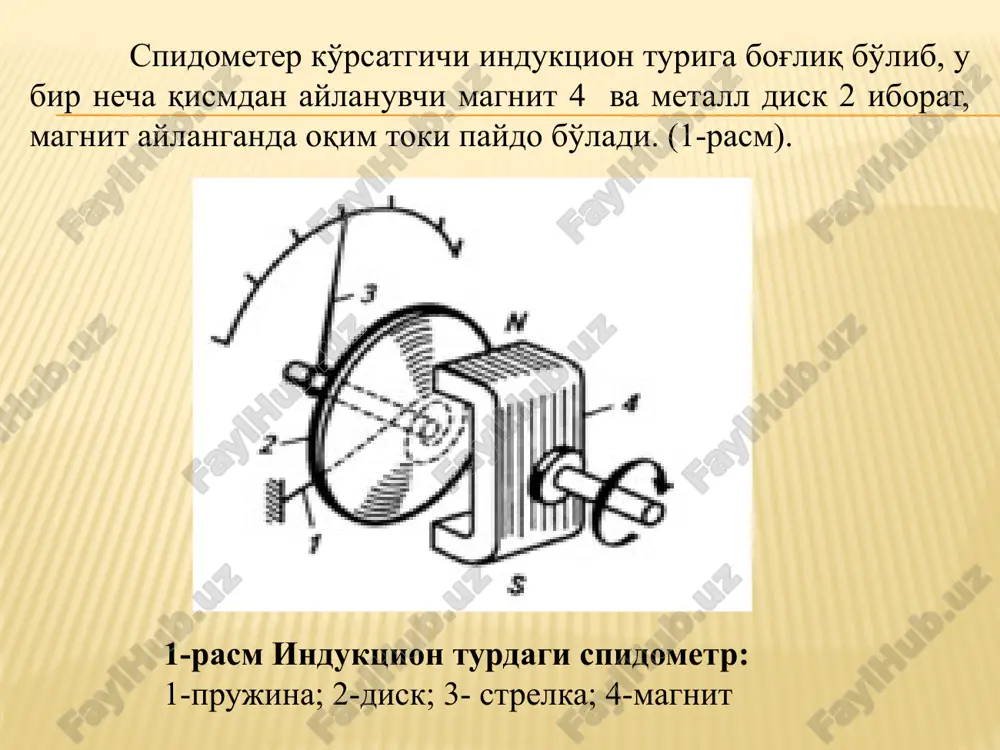

slayd 1 10-mavzu. spidometrlar va taxometrlar reja. 1.spidometrlarni ishlashi va tuzilishi. 2.taxometrlarni ishlashi va tuzilishi. spidometr bu avtomobil tezligi haqida ma'lumot olish uchun qurilma. spidometr — odometr yordamida u avtomobil ishga tushirilgan paytdan boshlab bosib o'tgan masofa haqida ham, joriy kilometr haqida ham ma'lumot berishi mumkin. takometr bu dvigatelning tirsakli valini aylanishlar tezligi haqida ma'lumot olish uchun qurilma. ishlash printsipiga ko'ra, spidometrlar va taxometrlar induktsiya va elektr tok kuchi xisobiga valni (mexanik) aylanishlarini elektr yordamida xisoblab beradi. spidometer ko'rsatgichi induktsion turiga bog'liq bo'lib, u bir necha qismdan aylanuvchi magnit 4 va metall disk 2 iborat, magnit aylanganda oqim toki paydo bo'ladi. (1-rasm). 1-rasm induktsion turdagi spidometr: 1-prujina; 2-disk; 3- strelka; 4-magnit ular o'zlarining magnit maydonlarini yaratadilar. ikki magnit maydonning o'zaro ta'siri strelka 3 ga aylantiradigan momentni uzatadi. o'qning aylanish burchagi speral prujina 1 bilan cheklangan. valni aylanish chastotasi qanchalik yuqori bo'lsa, diskda harakat qiladigan moment shunchalik katta bo'ladi 2, strelka …

2 / 15

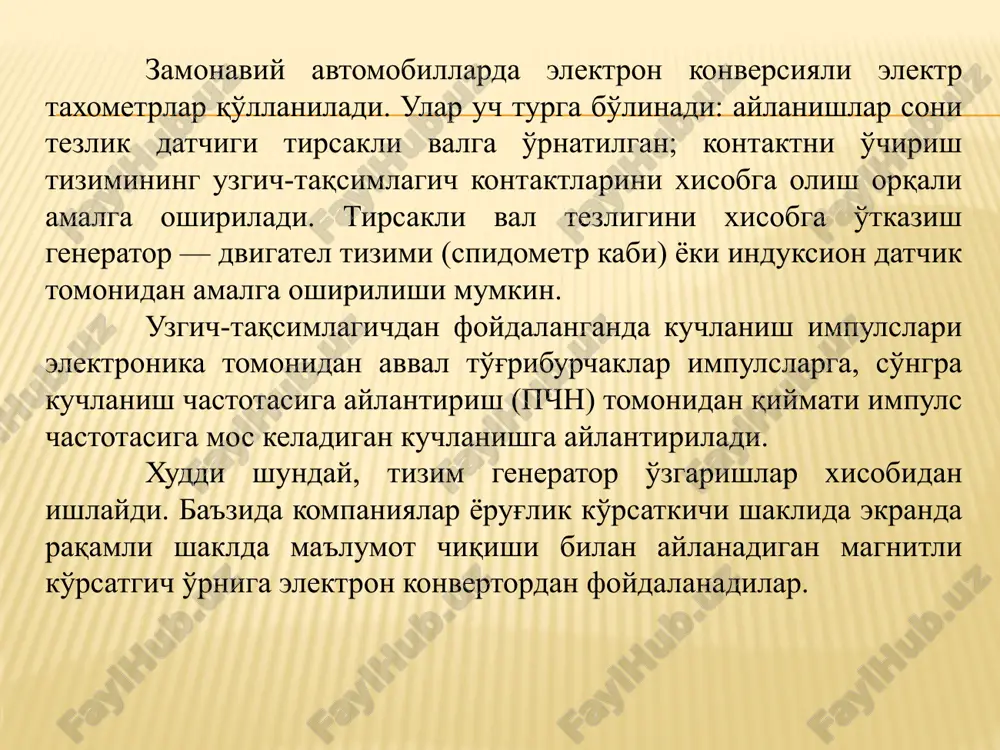

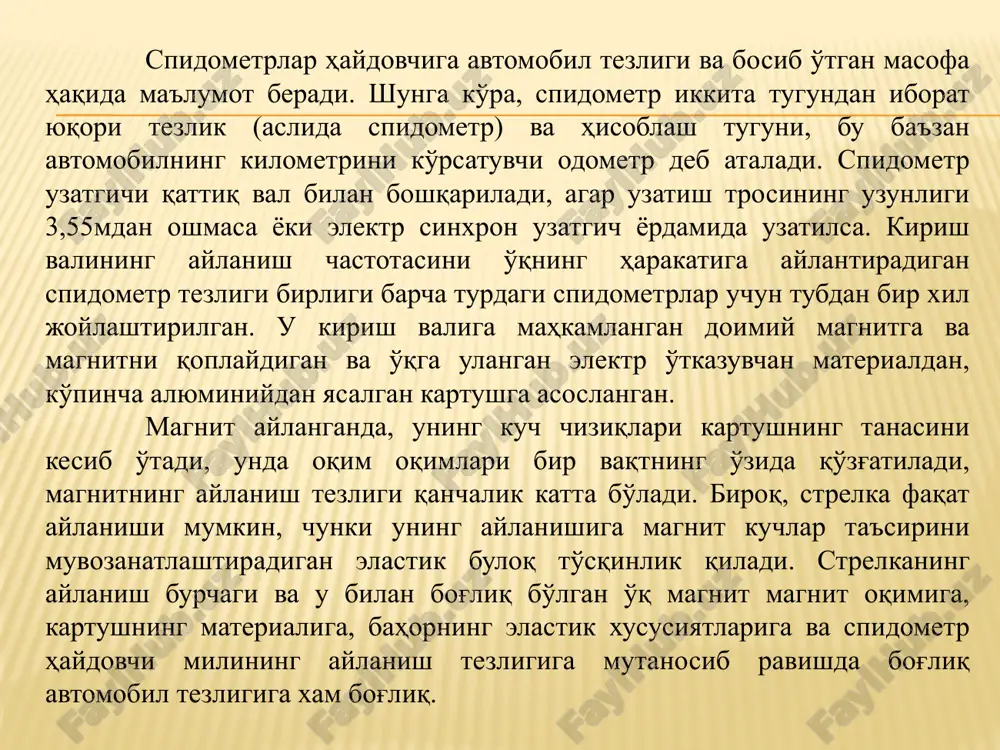

larini xisobga olish orqali amalga oshiriladi. tirsakli val tezligini xisobga o'tkazish generator — dvigatel tizimi (spidometr kabi) yoki induksion datchik tomonidan amalga oshirilishi mumkin. uzgich-taqsimlagichdan foydalanganda kuchlanish impulslari elektronika tomonidan avval to'g'riburchaklar impulslarga, so'ngra kuchlanish chastotasiga aylantirish (pchn) tomonidan qiymati impuls chastotasiga mos keladigan kuchlanishga aylantiriladi. xuddi shunday, tizim generator o'zgarishlar xisobidan ishlaydi. ba'zida kompaniyalar yorug'lik ko'rsatkichi shaklida ekranda raqamli shaklda ma'lumot chiqishi bilan aylanadigan magnitli ko'rsatgich o'rniga elektron konvertordan foydalanadilar. spidometrlar haydovchiga avtomobil tezligi va bosib o'tgan masofa haqida ma'lumot beradi. shunga ko'ra, spidometr ikkita tugundan iborat yuqori tezlik (aslida spidometr) va hisoblash tuguni, bu ba'zan avtomobilning kilometrini ko'rsatuvchi odometr deb ataladi. spidometr uzatgichi qattiq val bilan boshqariladi, agar uzatish trosining uzunligi 3,55mdan oshmasa yoki elektr sinxron uzatgich yordamida uzatilsa. kirish valining aylanish chastotasini o'qning harakatiga aylantiradigan spidometr tezligi birligi barcha turdagi spidometrlar uchun tubdan bir xil joylashtirilgan. u kirish valiga mahkamlangan doimiy magnitga va magnitni qoplaydigan va o'qga …

3 / 15

a xam bog'liq. ushbu parametrlarning barchasi, avtomobil tezligidan tashqari, o'zgarmaganligi sababli, qurilmaning o'qi shkaladagi tezlik qiymatini ko'rsatadi. kartrijni tashqi tomondan qoplaydigan magnit ekran o'ziga xos magnit zanjir bo'lib xizmat qiladi va kartrij joylashgan hududdagi magnit oqimni kuchaytiradi: spidometrning harorat xatosi magnitga bosilgan magnit termoshunt bilan qoplanadi. haroratning oshishi bilan kartrijning qarshiligi oshadi, lekin ayni paytda termoshuntning magnit o'tkazuvchanligi pasayadi, u orqali yopiladigan magnit oqimning bir qismi kamayadi, kartrijga kiradigan magnit oqim ortadi. spidometrning elektr toki bilan ishlaganda qo'zg'almas mili doimiy magnit sinxron generator shaklida beriladi, datchik bilan ishlaydigan elektr dvigatel aylanishilarni uzatadi. elektr taxometrlari spidometr tuguniga o'xshash tezlik tuguniga ega. elektr takometrlari spidometrlar bilan bir xil sensorlardan va bir xil boshqaruv sxemasidan foydalanadi. ishlashda taxometrni ishini tashkil qilish yoki qo'shimcha sozlash talab qilinmaydi. faqat ulanish simlarining uchlarini qurilmaning vilka terminallariga mahkamlash ishonchliligini kuzatish kerak. biroq, yaqinda elektron takometrlar yanada keng tarqaldi. taxometr shkalasi rangli sektorlarga ega: yashil-ruxsat etilgan chastota, qizil-dvigatel …

4 / 15

ular nolga qaytariladi. zamonaviy avtomobil ishlab chiqaruvchilari o'z mahsulotlariga oltita belgi bilan odometrlarni o'rnatadilar. ularning bir qismi axborot oynasi bilan jihozlangan, bu erda birinchi 1000 km hisoblangan. agar kerak bo'lsa, avtomobil egasi tugmani bosish orqali ortga hisoblashni tiklaydi. taxometrning foydaliligi haqida misollar keltiraman: image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png /docprops/thumbnail.jpeg
