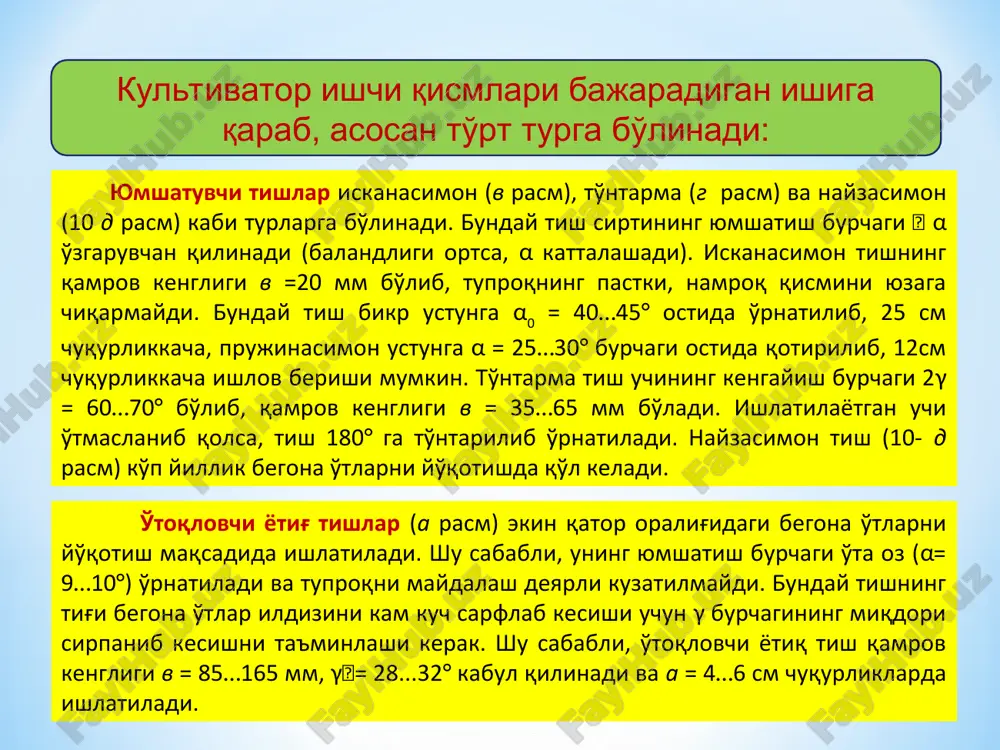

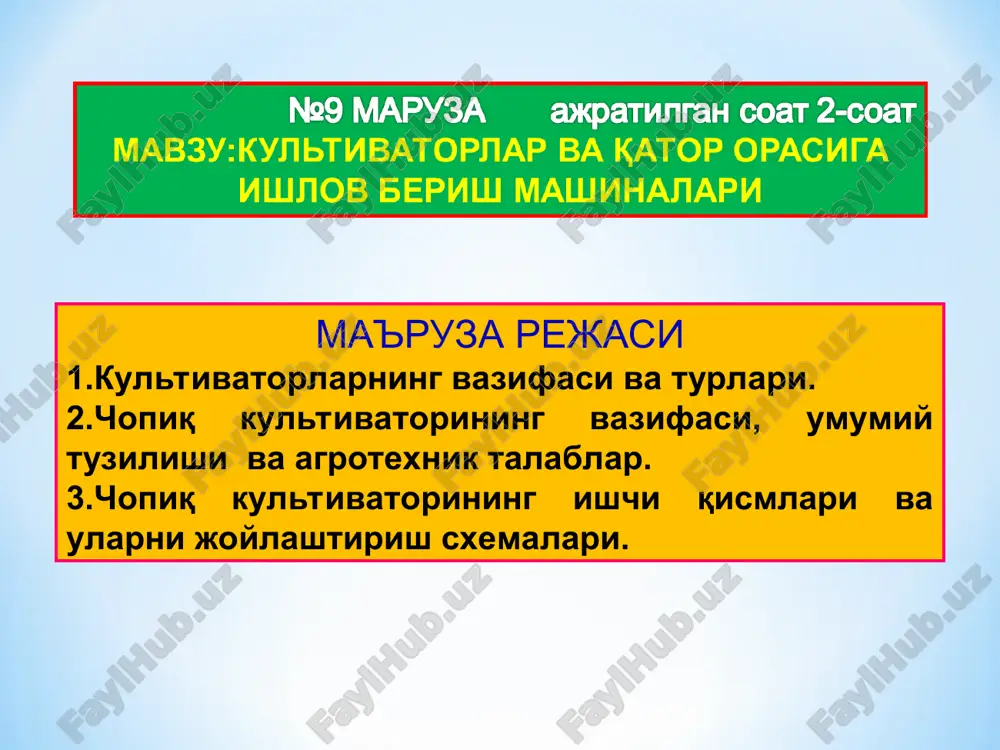

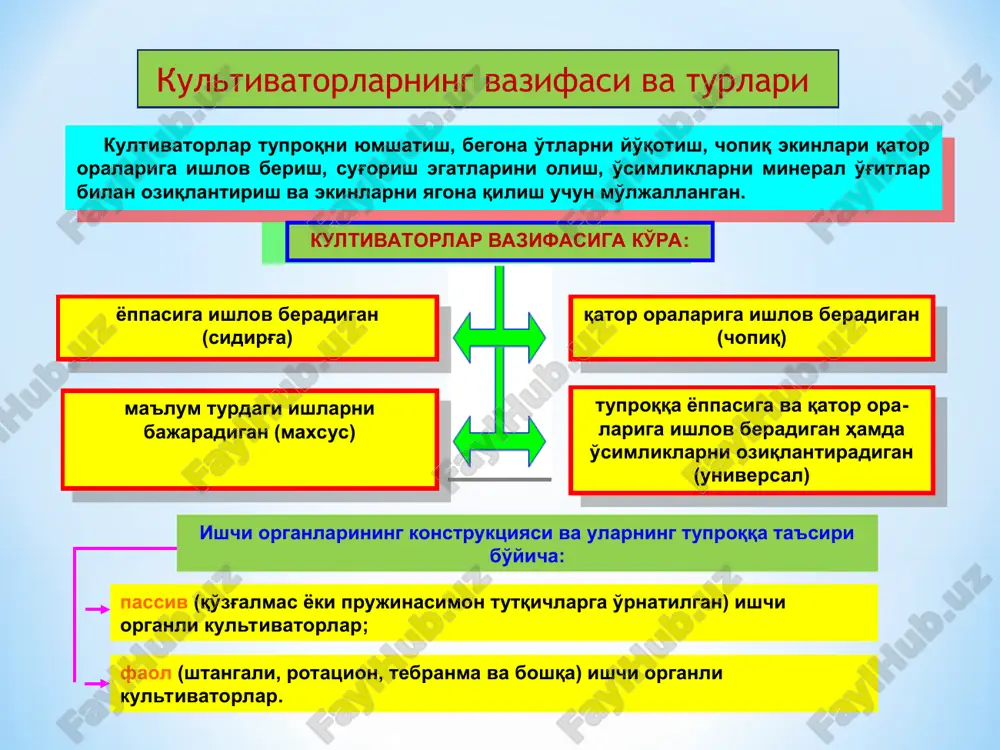

prezentatsiya powerpoint ma'ruza rejasi 1.kultivatorlarning vazifasi va turlari. 2.chopiq kultivatorining vazifasi, umumiy tuzilishi va agrotexnik talablar. 3.chopiq kultivatorining ishchi qismlari va ularni joylashtirish sxemalari. kultivatorlar tuproqni yumshatish, begona o'tlarni yo'qotish, chopiq ekinlari qator oralariga ishlov berish, sug'orish egatlarini olish, o'simliklarni mineral o'g'itlar bilan oziqlantirish va ekinlarni yagona qilish uchun mo'ljallangan. kultivatorlarning vazifasi va turlari kultivatorlar vazifasiga ko'ra: yoppasiga ishlov beradigan (sidirg'a) qator oralariga ishlov beradigan (chopiq) tuproqqa yoppasiga va qator ora-lariga ishlov beradigan hamda o'simliklarni oziqlantiradigan (universal) ma'lum turdagi ishlarni bajaradigan (maxsus) passiv (qo'zg'almas yoki prujinasimon tutqichlarga o'rnatilgan) ishchi organli kultivatorlar; faol (shtangali, rotatsion, tebranma va boshqa) ishchi organli kultivatorlar. ishchi organlarining konstruktsiyasi va ularning tuproqqa ta'siri bo'yicha: kultivator ishchi qismlari bajaradigan ishiga qarab, asosan to'rt turga bo'linadi: yumshatuvchi tishlar iskanasimon (v rasm), to'ntarma (g rasm) va nayzasimon (10 d rasm) kabi turlarga bo'linadi. bunday tish sirtining yumshatish burchagi  α o'zgaruvchan qilinadi (balandligi ortsa, α kattalashadi). iskanasimon tishning qamrov …

2 / 18

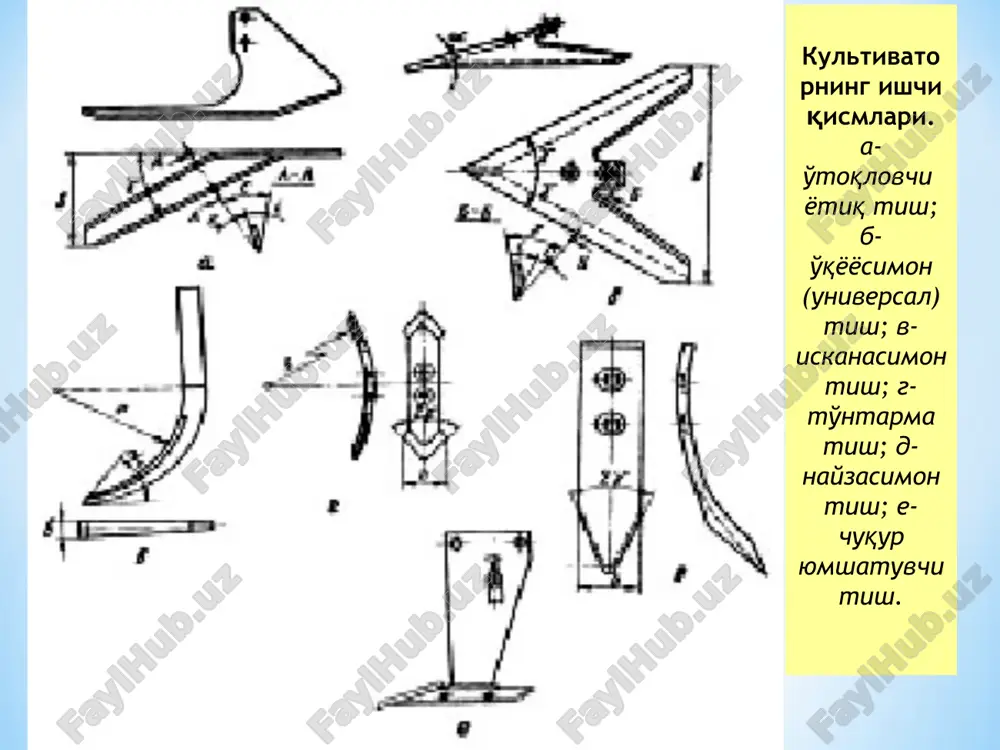

atish burchagi o'ta oz (α= 9…10°) o'rnatiladi va tuproqni maydalash deyarli kuzatilmaydi. bunday tishning tig'i begona o'tlar ildizini kam kuch sarflab kesishi uchun γ burchagining miqdori sirpanib kesishni ta'minlashi kerak. shu sababli, o'toqlovchi yotiq tish qamrov kengligi v = 85…165 mm, γ= 28...32° kabul qilinadi va a = 4…6 sm chuqurliklarda ishlatiladi. kultivatorning ishchi qismlari. a-o'toqlovchi yotiq tish; b- o'qyoyosimon (universal) tish; v-iskanasimon tish; g-to'ntarma tish; d-nayzasimon tish; e-chuqur yumshatuvchi tish. o'qyoysimon (universal) tishlar (b rasm) begona o'tlarning ildizlarini kesib yo'qotish va tuproqni etarli darajada yumshatish uchun ishlatiladi. shu sababli, γ = 28...30° bo'lib, v = 220...385 mm, ishlov berish chuqurligi a ≤ 12 sm gacha etadi. chuqur yumshatuvchi tish (e rasm) tuproqni 30…40 sm chuqurlikkacha yumshatadi. bunday tish shaklan o'qyoysimon bo'lib, boshmoq va unga o'rnatilgan iskanasimon tumshuq va ikkita lemexlardan tashkil topgan bo'ladi. qamrov kengligi 80 sm va undan ko'p bo'lishini ta'minlash uchun γ= 38...60° kabul qilinadi. iskana α …

3 / 18

si 3, traktorning o'ng va chap tomonidagi lonjeronlariga o'rnatiladi. rama 3 ga pasaytirgich 25 orqali sektsiyaning to'rt bo'g'inli (parallelogrammli) osish mexanizmi 4 biriktirilgan. ularga, o'z navbatida, gryadil 20 lar o'rnatiladi. gryadillarga ishchi qismlar maxkamlanadi. kultivatorga beshta o'g'itlash apparati 13 va 18 (ularning ikkitasi oldi, uchtasi orqa sektsiyalarda)lar o'rnatilgan. rasm. chopiq kultivatorining kinematik sxemasi. 1-traktor g'ildiragi; 2,23-g'ildirak g'iloflari; 3-oldingi sektsiya ramasi; 4-osish mexanizmi; 5-jilov; 6-tirak; 7-prujina; 8,17-ko'targich; 9-sirpang'ich; 10-shayba; 11-shtift; 12,16-tortqi; 13,18-o'g'itlash apparati; 14-gidrotsilindr; 15-ko'tarish vali; 19-o'g'it o'tkazgich; 20-gryadil; 21-tayanch g'ildirakcha; 22-kronshteyn; 24-ishchi qism; 25-qulf; 26-pasaytirgich. gidrotsilindr 14 ning ta'sirida ko'tarish vali 15 burilib, tortki 12 va 16 lar orqali ikki elkali richag ko'targich 8 yordamida jilov 5 dagi sirpangich 9 ni yuqoriga ko'taradi. sirpangich 9, jilov 5 ga maxkamlangan shayba 10 ga tiralib, uni jilov bilan birgalikda yuqoriga ko'taradi. jilov esa gryadil 20 ni va unga o'rnatilgan ishchi qism 24 larni yuqoriga ko'taradi. gryadilni er yuzasiga nisbatan muayyan balandlikda ko'tarib …

4 / 18

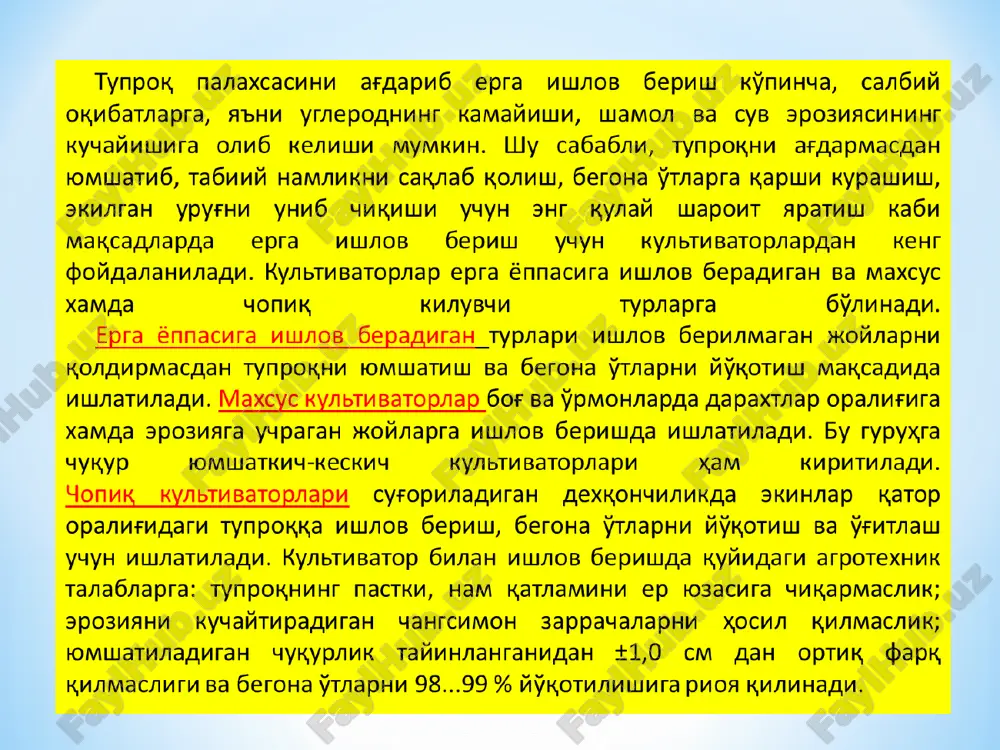

..18 % gacha kamayganidan so'ng kiritilgani ma'qul. kultivatorning tishlari nam tuproqni er betiga chiqarmasligi kerak. tuproqni yumshatish chuqurligi tayinlanganidan ±1...2 sm dan ortiq farq qilmasligi, begona o'tlar 98...99 % yo'qotilishi kerak. ko'chatlar traktor g'ildiraklari va gryadildagi ishchi qismlarga tegib shikastlanmasligi uchun ular g'ilof va to'siqlar bilan yopilishi lozim. kultivator bilan ishlov berganda shikastlangan ko'chatlarning miqdori 1,0 % dan oshmasligi kerak. ish vaqtida turli sabablarga ko'ra, gryadilni yon tomonlarga burilishi 1...2 sm dan oshmasligi uchun uni bikr o'rnatish lozim. o'toqlovchi tish tig'ining 0,4...0,5 mm dan oshmasligi, oziqlantirish uchun solinayotgan o'g'it miqdori va uni ko'mish chuqurligining farqi tayinlanganidan ±10...15 % dan ortiq bo'lmasligi kerak. umuman olganda, kultivatordan foydalanishda maxalliy tuproq sharoiti birinchi o'rinda e'tiborga olinishi lozim. agrotexnik talablar 2.chopiq kultivatorining ishchi qismlari va ularni joylashtirish sxemaslari. ishchi qismlari. chopiq kultivatorlarida ham erga yoppasiga ishlov beradigan kultivatorning ishchi qismlari va 2-rasmdagi o'g'it solgich, rotatsion yulduzcha, jo'yak olgich, panjarasimon qanotli jo'yak olgich, oziqlantirib jo'yak …

5 / 18

ormayt) payvandlangan bo'ladi. bunday tishlarning tuproqni yumshatish darajasi, ularning engashish burchagi α ga bog'liq bo'lganligi sababli, ularni ustunga α = 12...18° qilib bolt bilan o'rnatish mumkin. sug'oriladigan jo'yakdagi tuproqni yumshatish uchun, kengligi 35 mm li yumshatuvchi tishlar qo'llaniladi. ko'pincha, bunday tishlarning dami ikki tomonlama bo'lib, bir tomoni o'tmas bo'lib qolganda, uni 180° ga to'ntarib, ikkinchi tomoni bilan qo'yiladi. bunday tishni ustunga egilish burchagi α = 36...40° qilib o'rnatish mumkin. qatqaloqni buzish, tuproqni yumshatish va begona o'tlarni yo'qotish va himoya zonasini kamaytirish maqsadida rotatsion yulduzcha ishlatiladi. ulardan ko'chatlarning bo'yi 30...40 smga etgunicha foydalaniladi. rotatsion yulduzchaning barmoqlari 5...8 smgacha tuproqka botib yuradi. agar yulduzchani barmog'i bukilgan tomonga aylantirilsa, uning ishlov berish chuqurligi ortadi. o'g'it ko'mgich erni 16 sm chuqurlikkacha yumshatib, o'g'itlaydi. 2. kultivatorning umumiy tuzilishi kultivatorning tuzilishi: 1-oldingi rama; 2-keyingi rama; 3-tortqich; 4-ishchi qism; 5-gidrotsilindr; 6-o'g'it yashigi; 7- o'g'it o'tkazgich krx-4 kultivatorini umumiy ko'rinishi: 1-kultivatorni oldingi qismi; 2-kultivatorni orqa qismi; 3-o'g'it solish …
