1 / 19

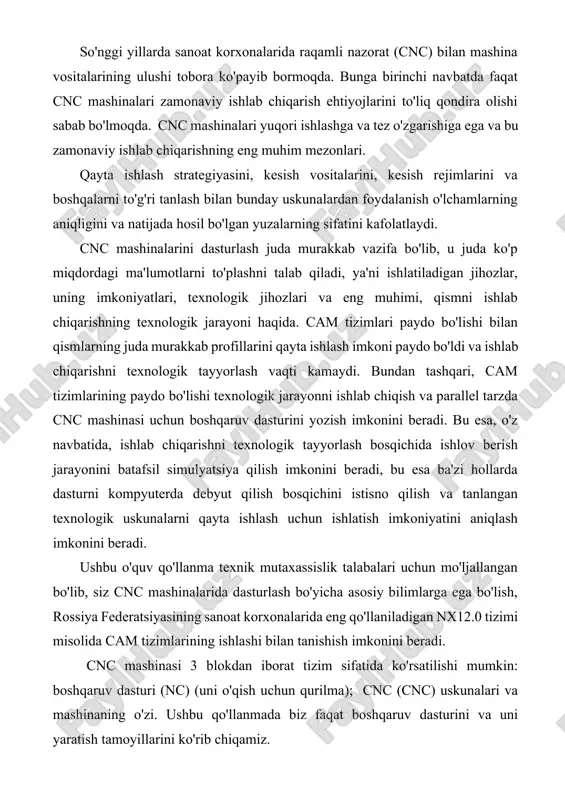

mavzu: “siemens nx12” dasturiy taminoti reja: 1. cnc frezeleme mashinalari uchun nc dasturlarini yaratish asoslari 2. texnologlar. 3. post-qayta ishlash so'nggi yillarda sanoat korxonalarida raqamli nazorat (cnc) bilan mashina vositalarining ulushi tobora ko'payib bormoqda. bunga birinchi navbatda faqat cnc mashinalari zamonaviy ishlab chiqarish ehtiyojlarini to'liq qondira olishi sabab bo'lmoqda. cnc mashinalari yuqori ishlashga va tez o'zgarishiga ega va bu zamonaviy ishlab chiqarishning eng muhim mezonlari. qayta ishlash strategiyasini, kesish vositalarini, kesish rejimlarini va boshqalarni to'g'ri tanlash bilan bunday uskunalardan foydalanish o'lchamlarning aniqligini va natijada hosil bo'lgan yuzalarning sifatini kafolatlaydi. cnc mashinalarini dasturlash juda murakkab vazifa bo'lib, u juda ko'p miqdordagi ma'lumotlarni to'plashni talab qiladi, ya'ni ishlatiladigan jihozlar, uning imkoniyatlari, texnologik jihozlari va eng muhimi, qismni ishlab chiqarishning texnologik jarayoni haqida. cam tizimlari paydo bo'lishi bilan qismlarning juda murakkab profillarini qayta ishlash imkoni paydo bo'ldi va ishlab chiqarishni texnologik tayyorlash vaqti kamaydi. bundan tashqari, cam tizimlarining paydo bo'lishi texnologik jarayonni ishlab …

2 / 19

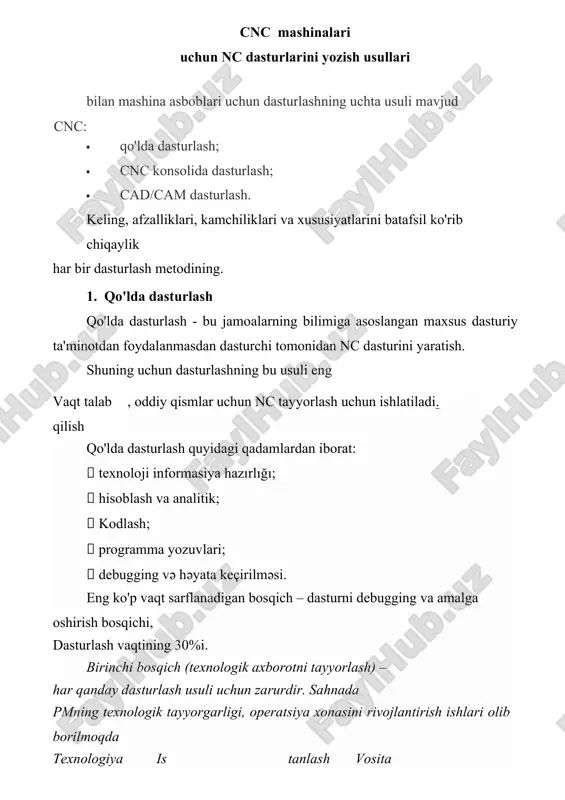

kdan iborat tizim sifatida ko'rsatilishi mumkin: boshqaruv dasturi (nc) (uni o'qish uchun qurilma); cnc (cnc) uskunalari va mashinaning o'zi. ushbu qo'llanmada biz faqat boshqaruv dasturini va uni yaratish tamoyillarini ko'rib chiqamiz. cnc mashinalari uchun nc dasturlarini yozish usullari bilan mashina asboblari uchun dasturlashning uchta usuli mavjud cnc:  qo'lda dasturlash;  cnc konsolida dasturlash;  cad/cam dasturlash. keling, afzalliklari, kamchiliklari va xususiyatlarini batafsil ko'rib chiqaylik har bir dasturlash metodining. 1. qo'lda dasturlash qo'lda dasturlash - bu jamoalarning bilimiga asoslangan maxsus dasturiy ta'minotdan foydalanmasdan dasturchi tomonidan nc dasturini yaratish. shuning uchun dasturlashning bu usuli eng vaqt talab qilish , oddiy qismlar uchun nc tayyorlash uchun ishlatiladi. qo'lda dasturlash quyidagi qadamlardan iborat:  texnoloji informasiya hazırlığı;  hisoblash va analitik;  kodlash;  programma yozuvlari;  debugging və həyata keçirilməsi. eng ko'p vaqt sarflanadigan bosqich – dasturni debugging va amalga oshirish bosqichi, dasturlash vaqtining 30%i. birinchi bosqich (texnologik axborotni tayyorlash) – har …

3 / 19

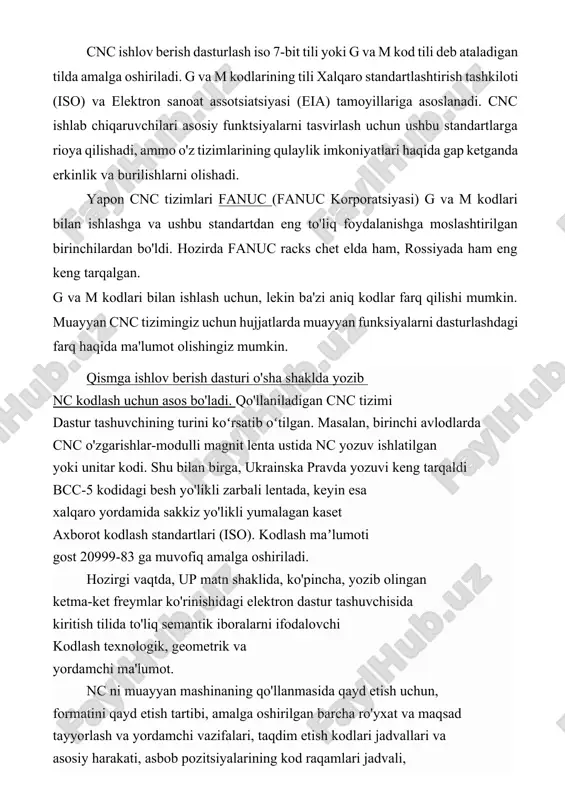

esuvchi asboblar cnc ishlov berish dasturlash iso 7-bit tili yoki g va m kod tili deb ataladigan tilda amalga oshiriladi. g va m kodlarining tili xalqaro standartlashtirish tashkiloti (iso) va elektron sanoat assotsiatsiyasi (eia) tamoyillariga asoslanadi. cnc ishlab chiqaruvchilari asosiy funktsiyalarni tasvirlash uchun ushbu standartlarga rioya qilishadi, ammo o'z tizimlarining qulaylik imkoniyatlari haqida gap ketganda erkinlik va burilishlarni olishadi. yapon cnc tizimlari fanuc (fanuc korporatsiyasi) g va m kodlari bilan ishlashga va ushbu standartdan eng to'liq foydalanishga moslashtirilgan birinchilardan bo'ldi. hozirda fanuc racks chet elda ham, rossiyada ham eng keng tarqalgan. g va m kodlari bilan ishlash uchun, lekin ba'zi aniq kodlar farq qilishi mumkin. muayyan cnc tizimingiz uchun hujjatlarda muayyan funksiyalarni dasturlashdagi farq haqida ma'lumot olishingiz mumkin. qismga ishlov berish dasturi o'sha shaklda yozib nc kodlash uchun asos bo'ladi. qo'llaniladigan cnc tizimi dastur tashuvchining turini koʻrsatib oʻtilgan. masalan, birinchi avlodlarda cnc o'zgarishlar-modulli magnit lenta ustida nc yozuv ishlatilgan yoki …

4 / 19

koordinata boltalari bo'ylab o'lchamli ko'chirmalar limitlari, ro'yxati va cnc xotirasida saqlanadigan subroutinlar soni. keyin nc axborot kodlash freymlar ketma-ketligi shakliga ega va shaklda yozilgan. binobarin, qo'lda dasturlash yordamida dasturlar oddiy qismlar uchun yoziladi va ularning yozilishi juda ko'p vaqt talab etadi. cnc mashinalari sonining ko'payishi bilan ishlab chiqarish, tizimlarni yaratish shaxsiy kompyuterda (kompyuterda) pmni avtomatik hisoblash yoki mashinada to'g'ridan-to'g'ri. cnc tizimlari rivojlanishi bilan sonning nisbati bir usul yoki boshqa usul bo'yicha tayyorlangan dasturlar. koʻpayadi cnc konsolida dasturlash tendentsiyasi, shuningdek, ulardan foydalanish nc cam tizimlarini tayyorlash uchun texnologik bo'limda. 2. cnc dasturlash bu usul programmalarning yaratilishi va klaviatura va displey yordamida cnc rafiga to'g'ridan-to'g'ri kiritiladi. masalan, mashina operatori nc dasturini tekshirishi yoki maxsus yordamida kerakli doimiy siklni tanlashi mumkin uni nazorat qilish dasturi kodiga qo'yadi yoki cnc to'g'ridan-to'g'ri rack-da qismni ishlab chiqarish uchun butun boshqaruv dasturini ishlab chiqadi. shopturn kabi siemens tizimlari, shuningdek, frezeleme guruhlarida dasturlash uchun keng qo'llaniladigan shopmill tizimlari …

5 / 19

hujjatlar muammolarini kompyuter yordamida hal qilish imkonini beruvchi dasturiy ta'minot. cam (kompyuter yordami bilan ishlab chiqarish) tizimlari (kompyuter yordamida ishlab chiqarish) cnc ishlov berish uchun asboblar traektoriyalarini hisoblashni avtomatlashtiradi va kompyuter yordamida boshqaruv dasturlarining chiqishini ta'minlaydi. cae (kompyuter tomonidan qo'llab-quvvatlanadigan muhandislik) tizimlari (muhandislik hisoblashlarini kompyuter yordamida ta'minlash) turli xil muhandislik muammolarini hal qilish uchun, masalan, tizimli quvvatni hisoblash, issiqlik jarayonlarini tahlil qilish, gidravlik tizimlar va mexanizmlarni hisoblash uchun mo'ljallangan. umuman olganda, boshqaruv dasturini yozish jarayoni 3 asosiy bosqich shaklida (1.2-shakl) taqdim etilishi mumkin. anjir. 1.2. cad/cam tizimida boshqaruv dasturini ishlab chiqish bosqichlari birinchi bosqich - cad tizimida dizayner tomonidan 3d-modelni (qoida tariqasida, cad tizimida) yaratish, shuningdek, ish qismini yaratish (qoida tariqasida, cad tizimida texnolog-dasturchi tomonidan amalga oshiriladi); ikkinchi bosqich - texnolog-dasturchi tomonidan cam tizimida ishlov berish traektoriyasini yaratish; uchinchi bosqich - boshqaruv dasturini tekshirish (verifikatsiya). nc dasturlarini yaratishning eng batafsil jarayoni cad/cam tizimi quyidagi bo'limlarda muhokama qilinadi. 1.2 asosiy g …
