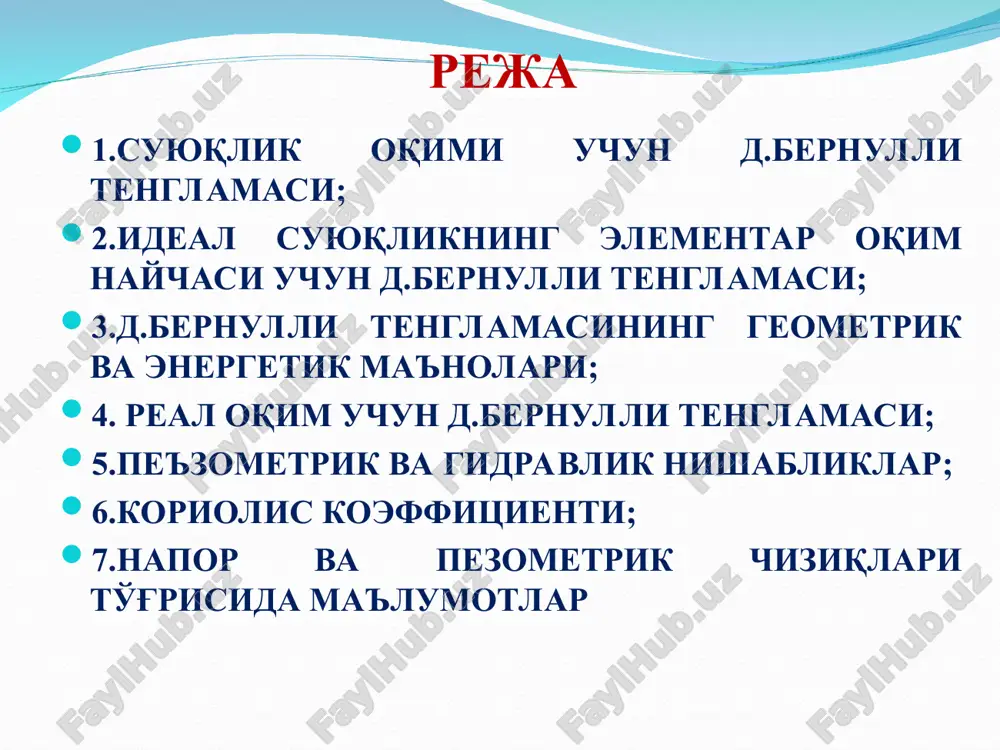

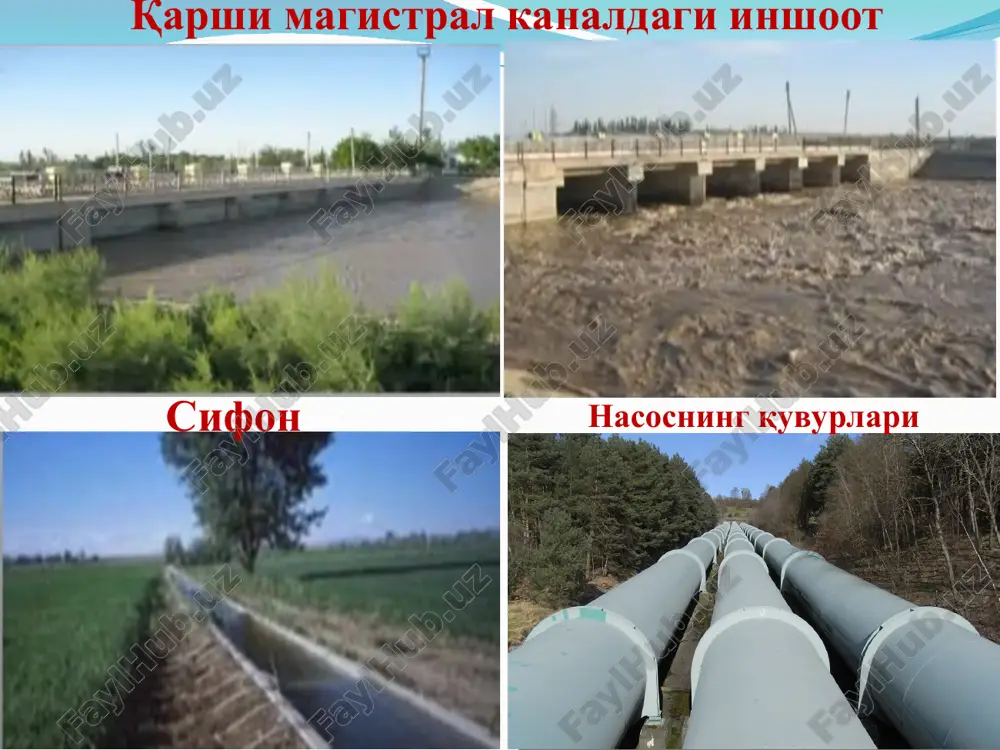

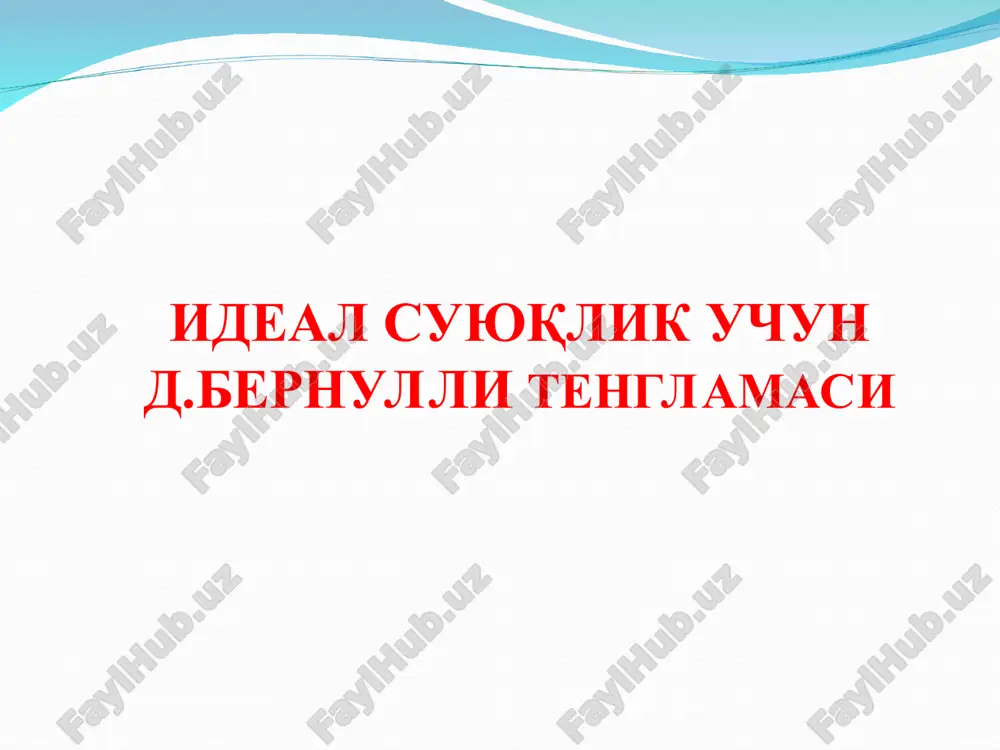

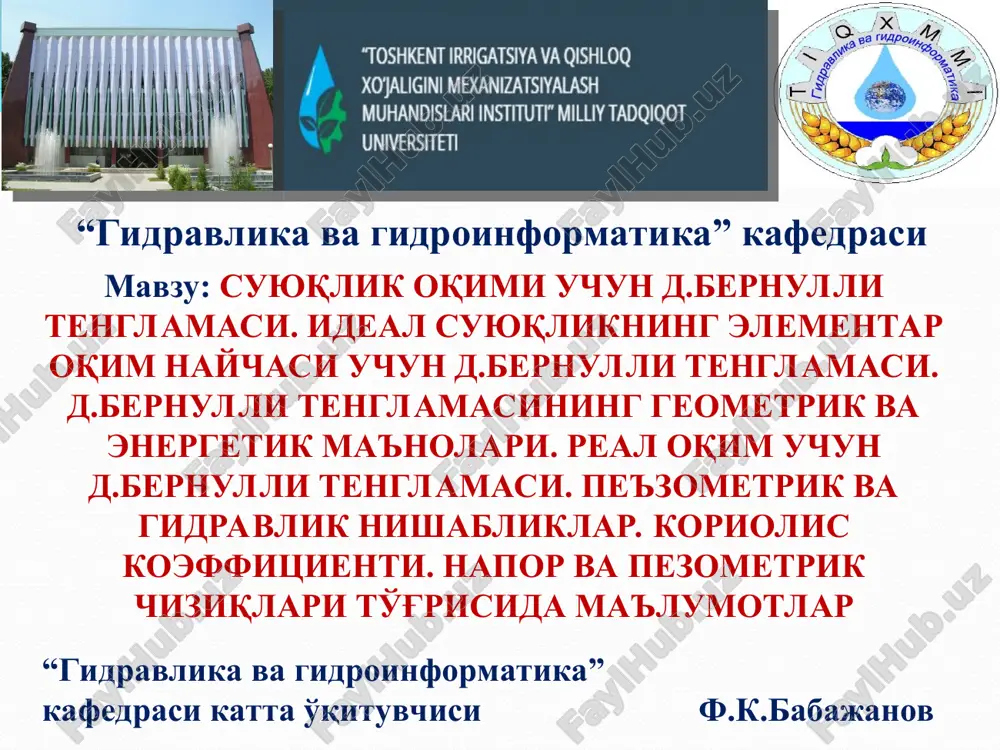

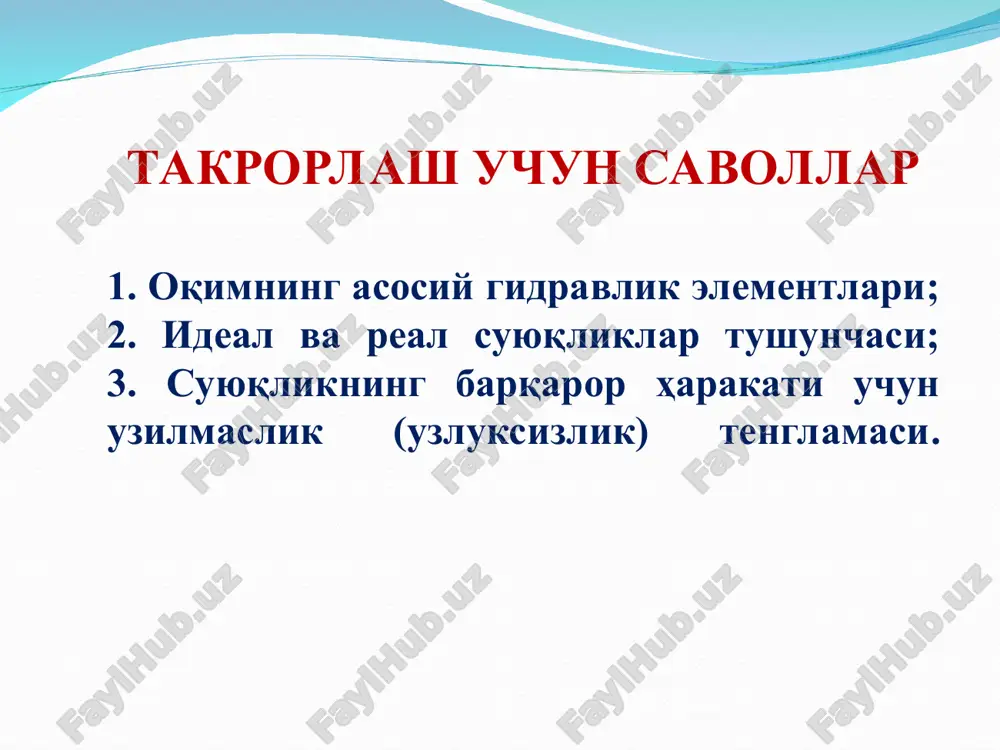

powerpoint presentation mavzu: suyuqlik oqimi uchun d.bernulli tenglamasi. ideal suyuqlikning elementar oqim naychasi uchun d.bernulli tenglamasi. d.bernulli tenglamasining geometrik va energetik ma'nolari. real oqim uchun d.bernulli tenglamasi. pe'zometrik va gidravlik nishabliklar. koriolis koeffitsienti. napor va pezometrik chiziqlari to'g'risida ma'lumotlar “gidravlika va gidroinformatika” kafedrasi katta o'qituvchisi f.k.babajanov “gidravlika va gidroinformatika” kafedrasi reja 1.suyuqlik oqimi uchun d.bernulli tenglamasi; 2.ideal suyuqlikning elementar oqim naychasi uchun d.bernulli tenglamasi; 3.d.bernulli tenglamasining geometrik va energetik ma'nolari; 4. real oqim uchun d.bernulli tenglamasi; 5.pe'zometrik va gidravlik nishabliklar; 6.koriolis koeffitsienti; 7.napor va pezometrik chiziqlari to'g'risida ma'lumotlar 1. oqimning asosiy gidravlik elementlari; 2. ideal va real suyuqliklar tushunchasi; 3. suyuqlikning barqaror harakati uchun uzilmaslik (uzluksizlik) tenglamasi. takrorlash uchun savollar qarshi magistral kanaldagi inshoot sifon nasosning quvurlari ideal suyuqlik uchun d.bernulli tenglamasi harakatdagi ideal suyuqlikning differentsial tenglamalari (1) leonard eyler (1707-1783) tenglamada: x, u, z -birlik massa kuchlarining koordinata o'qlariga proektsiyasi; - bosim gradienti; - suyuqlik zichligi. -birlik inertsiya kuchlarining …

2 / 52

erentsialini ifodalaydi, ya'ni aniqlangan ifodalarni (2) tenglamaga qo'yib, quyidagiga ega bo'lamiz: (6) (7) s: (7) ifodani integrallab quyidagini olamiz: yoki (9) ideal suyuqlikning elementar oqimchasi uchun d.bernulli tenglamasi deyiladi. (8) (9) bu (9) tenglama 1738 y. d.bernulli tomonidan taklif etilgan bo'lib, uning nomi bilan ataladi va gidrodinamikaning asosiy tenglamasi hisoblanadi. daniil bernulli (1700—1782) d.bernulli tenglamasiga doir chizma d.bernulli tenglamasining geometrik ma'nosi ideal suyuqlik uchun d.bernulli tenglamasining geometrik ma'nosi d.bernulli tenglamasining energetik ma'nosi belgi energetik ma'nosi solishtirma holat energiyasi solishtirma bosim energiyasi solishtirma potentsial energiya solishtirma kinetik energiya solishtirma to'la energiya oqimning asosiy gidravlik elementlari 1. harakat kesimi – oqim yo'nalishiga normal bo'lgan ko'ndalang kesim yuzasi. 2. sarf – vaqt birligida harakat kesimidan oqib o'tgan suyuqlik miqdori: 3. ho'llangan perimetr – oqimni qattiq sirt bilan chegaralangan qismi uzunligi. masalan tsilindrik quvurlarda quyidagicha aniqlanadi: 4. gidravlik radius – oqim harakat kesimining ho'llangan perimetriga nisbati: 5. o'rtacha tezlik – suyuqlik sarfining harakat kesimiga …

3 / 52

mchasi uchun d.bernulli tenglamasi yopishqoqlik suyuqlikdagi ichki ishqalanish kuchini paydo qiladi. bu esa o'z navbatida suyuqlik harakatiga ta'sir ko'rsatadi va suyuqlik energiyasining yo'qolishiga olib keladi. real suyuqliklarda h1>h2 bo'ladi. u holda h1 va h2 orasidagi farq h1-2=h1 - h2 h1-2- 1-1 va 2-2 kesimlar orasidagi yo'qolgan solishtirma energiyani (napor), ya'ni qarshilik kuchini engish uchun sarflangan energiyani (napor) miqdori. real suyuqlikning elementar oqimchasi uchun d.bernulli tenglamasi bundan natijada: real suyuqlikning elementar oqimchasi uchun d.bernulli tenglamasi oqim uchun d.bernulli tenglamasi elementar oqimcha uchun d.bernulli tenglamasi ideal suyuqliklar uchun d.bernulli tenglamasi odatda hisoblash ishlarida koriolis koeffitsientining miqdori quyidagicha qabul qilinadi: oqim uchun bernulli tenglamasi quyidagicha yoziladi: d.bernulli tenglamasining geometrik va energetik ma'nosi gidravlik nishablik gidravlik nishablik 1-1 va 2-2 kesimlar orasida yo'qolgan naporning kesimlar orasidagi masofaga nisbati: pezometrik nishablik deb pezometrik chiziqning uzunlik birligiga nisbatan o'zgarishiga aytiladi: pezometrik nishablik bosimli suv minorasi 1-masala berilgan: h1=0.9m, h2=1.1m, d=0.2m, q=? masalani echish tartibi 2. quvurning …

4 / 52

ha tezlikni aniqlaymiz: masalani echish tartibi 2. berilgan va aniqlangan ma'lumotlardan foydalanib quvurning 2-2 kesimidagi bosimni aniqlaymiz: masalaning echimi berilgan: p1=0,8 at; d1 = 75 mm; d2 = 50 mm; hf = 0,2 m q = 10 l/s p2 - ? uyga vazifa hisoblang: d= n1 sm li quvurda tezlik napori = 0,3 m ga teng. sarfni aniqlang. bu erda: n1- ismingizdagi harflar soni ideal suyuqlik uchun d.bernulli tenglamasi real suyuqlik uchun d.bernulli tenglamasi d.bernulli tenglamasining geometrik ma'nosi d.bernulli tenglamasining energetik ma'nosi foydalanishga tavsiya etilgan adabiyotlar 1. a. arifjanov, q. rahimov, a. xodjiev «gidravlika» - toshkent, 2016y. 2. k.sh.latipov, a.arifjanov, x.kadirov, b.toshov «gidravlika va gidravlik mashinalar», navoiy. alisher navoiy, 2014 y. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. a.arifjanov, …

5 / 52

i p z h 2 2 2 2 2 2 2 1 1 1 2 1 g g g u p z g u r z 2 2 2 2 2 2 2 1 1 1 + + = + + g g 1 , 1 05 , 1 ¸ = a l g p z g p z l h j f e ÷ ÷ ø ö ç ç è æ + + - ÷ ÷ ø ö ç ç è æ + + = = 2 2 2 2 2 2 2 2 1 1 1 1 j a g j a g l p z p z j p ÷ ÷ ø ö ç ç è æ + - ÷ ÷ ø ö ç ç è æ + = g g 2 2 1 1 ( ) ( ) s m h h g 2 9 . …
