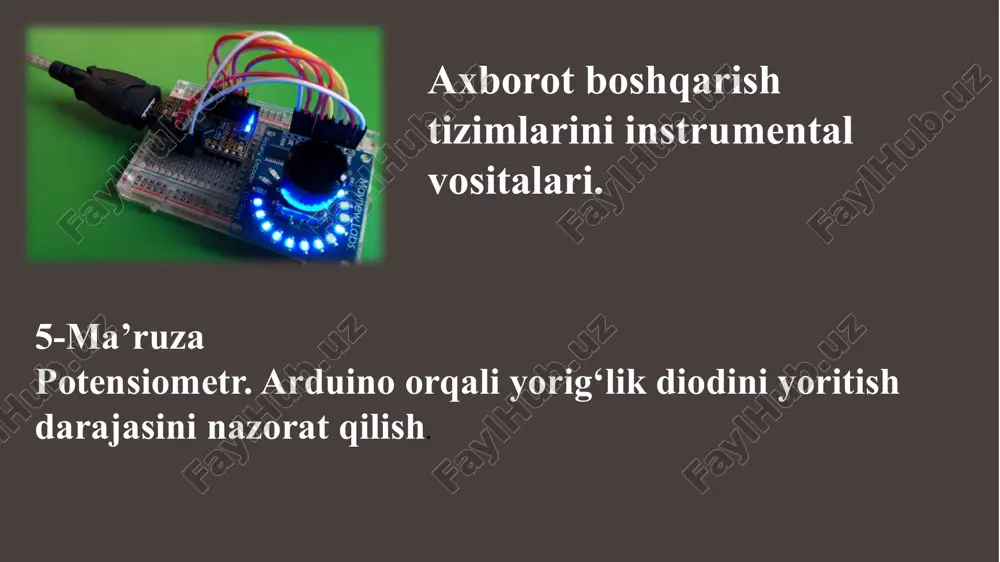

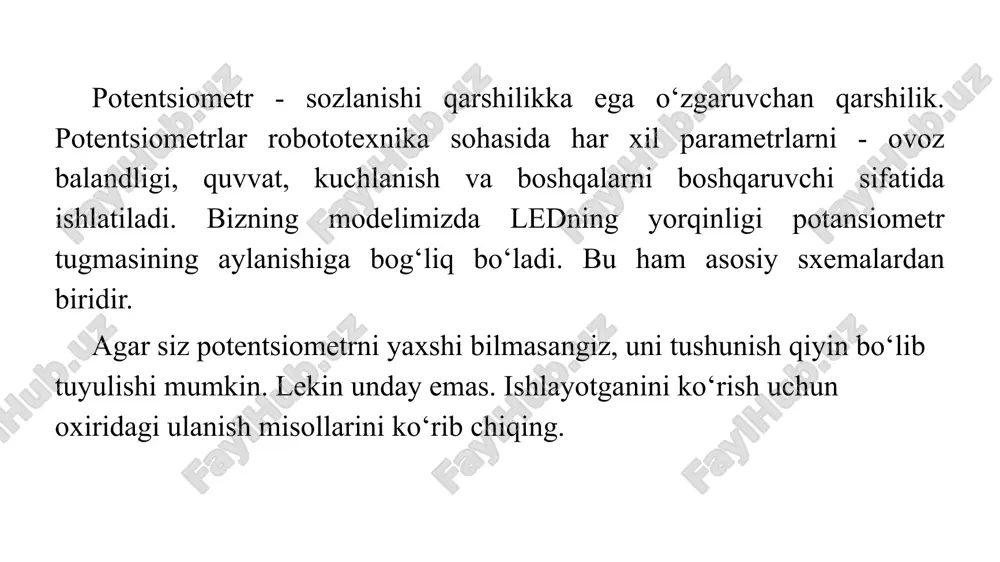

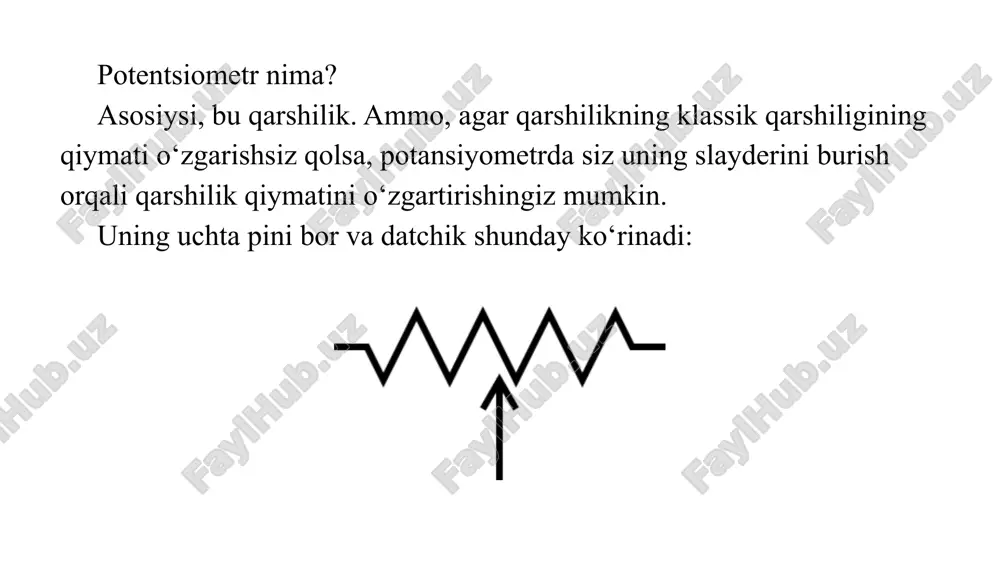

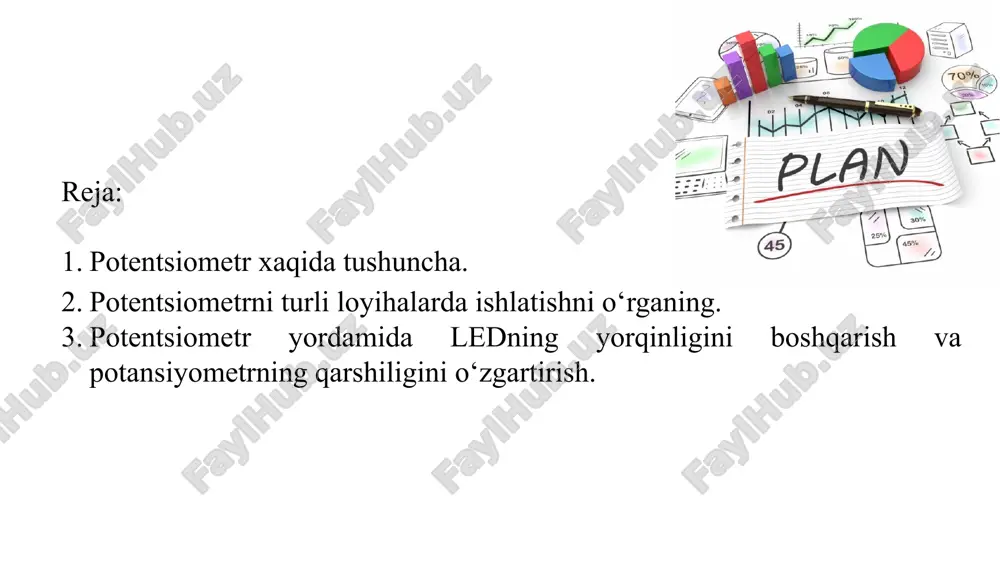

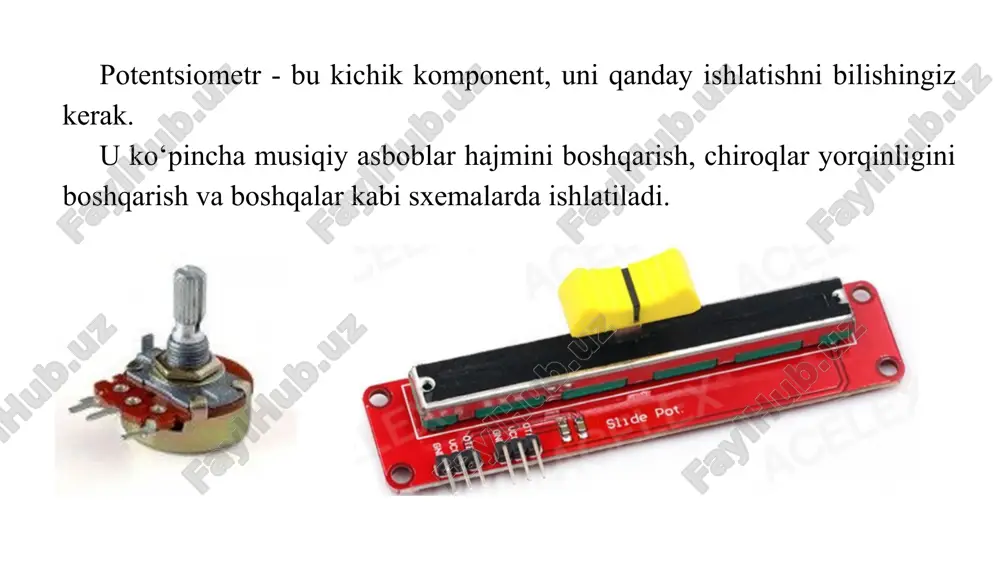

prezentatsiya powerpoint axborot boshqarish tizimlarini instrumental vositalari. 5-ma’ruza potensiometr. arduino orqali yorig‘lik diodini yoritish darajasini nazorat qilish. reja: potentsiometr xaqida tushuncha. potentsiometrni turli loyihalarda ishlatishni o‘rganing. potentsiometr yordamida ledning yorqinligini boshqarish va potansiyometrning qarshiligini o‘zgartirish. potentsiometr - bu kichik komponent, uni qanday ishlatishni bilishingiz kerak. u ko‘pincha musiqiy asboblar hajmini boshqarish, chiroqlar yorqinligini boshqarish va boshqalar kabi sxemalarda ishlatiladi. potentsiometr - sozlanishi qarshilikka ega o‘zgaruvchan qarshilik. potentsiometrlar robototexnika sohasida har xil parametrlarni - ovoz balandligi, quvvat, kuchlanish va boshqalarni boshqaruvchi sifatida ishlatiladi. bizning modelimizda ledning yorqinligi potansiometr tugmasining aylanishiga bog‘liq bo‘ladi. bu ham asosiy sxemalardan biridir. agar siz potentsiometrni yaxshi bilmasangiz, uni tushunish qiyin bo‘lib tuyulishi mumkin. lekin unday emas. ishlayotganini ko‘rish uchun oxiridagi ulanish misollarini ko‘rib chiqing. potentsiometr nima? asosiysi, bu qarshilik. ammo, agar qarshilikning klassik qarshiligining qiymati o‘zgarishsiz qolsa, potansiyometrda siz uning slayderini burish orqali qarshilik qiymatini o‘zgartirishingiz mumkin. uning uchta pini bor va datchik shunday ko‘rinadi: potansiyometrning …

2 / 20

hilik agar sizga qarshilikni o‘zgartirmoqchi bo‘lgan oddiy rezistor kerak bo‘lsa, sizga faqat ikkita pin kerak bo‘ladi: o‘rta va yon pinlardan biri. chapdagi rasmda ledni boshqarishning oddiy sxemasi ko‘rsatilgan. qo‘shimcha qarshilik, potansiyometr qarshiligini nolga o‘zgartirsangiz ham, ledni o‘chirishga yo‘l qo‘ymaslik uchun mo‘ljallangan. potansiyometr milini bir tomonga burang, qarshilik kuchayadi. uni boshqa tomonga burang, qarshilik kamayadi. analog pinlar va umuman adplar potentsiometrlar (aka o‘zgaruvchan qarshilik yoki reostat) bilan ishlashda tez -tez ishlatiladi. adpning 10 biti sizga dastur qiymatlarini 0 dan 1023 gacha (yoki ularning ko‘paytmalariga) o‘rnatish imkonini beradi, ya'ni dasturning borishiga ta'sir qilish, ba'zi sozlamalarni o‘zgartirish va h.k. potentsiometrning har doim uchta oyog‘i bor: ikkita ekstremal va bitta markaziy. birgalikda bu 0-vcc diapazonidagi kuchlanishni o‘zgartirishga imkon beradigan kuchlanish bo‘luvchi. potentsiometr arduino-ga shu tarzda ulanadi, o‘rta pin har qanday a-pinli, ekstremallari gnd va quvvatga ulanadi. qiymat o‘zgarishi yo‘nalishi gnd va quvvatni ulash tartibiga bog‘liq. qarshilik uchun, ushbu qo‘llanmada kuchlanish taqsimlagichlari haqidagi yozuvni o‘qing. …

3 / 20

qanday ta'sir qilishini ko‘rib chiqamiz. har qanday elektrotexnik uchun eng muhim tenglama om qonunidir. om qonuni kontaktlarning zanglashiga olib keladigan kuchlanish, oqim va qarshilik o‘rtasidagi munosabatni belgilaydi. om qonuni quyidagicha tasniflanadi: v = i×r, bu yerda v - voltdagi kuchlanish; i- amperdagi oqim; r - omdagi qarshilik. elektr zanjirida har bir komponent qarshilikka ega, bu esa kuchlanishni pasaytiradi. ledlar oldindan aniqlangan kuchlanish pasayishiga ega va ma'lum bir oqim qiymatida ishlashga mo‘ljallangan. led orqali tok qanchalik baland bo‘lsa, led shunchalik porlaydi, chegara qiymatiga qadar. eng keng tarqalgan ledlar uchun maksimal oqim 20 ma ni tashkil qiladi. led uchun odatiy kuchlanish pasayishi 2 v atrofida. 5v kuchlanishli kuchlanish led va rezistor bo‘ylab tushishi kerak, chunki 2v ledning qolgan 3v qismi qarshilik bo‘ylab tushishi kerak. led (20 ma) orqali maksimal to‘g‘ridan -to‘g‘ri oqimni bilib, siz qarshilik qiymatini topishingiz mumkin. r = v/i = 3/0,02 = 150 om. shunday qilib, qarshilik qiymati 150 om …

4 / 20

k va ledni yoqib yubormaslik uchun potentsiometrni 220 om qarshilik bilan ketma -ket ulaymiz. ulanish sxemasi rasmda ko‘rsatilgan. arduino tugmachasi led bilan shunday sxemasi shunday ko‘rinishga ega bo‘ladi: mustaqil ishlash uchun topshiriqlar: 1. ma’ruza nazariy materialini o‘rganish. 2. bundan tashqari ishlatilgan internet -resurslarni o‘rganing. 3. arduino zanjirlariga potansiyometrni o‘zingiz ulang. 4. arduino ideda mustaqil ravishda bu ish uchun dastur yozish. havolalar 1. https://zen.yandex.ru/media/asutpp.ru/chto-takoe-potenciometr-i-kak-ego-ispolzovat-na-praktike-v-shemah-5d53f0c3e3062c00ae587dbe 2. https://wiki.iarduino.ru/page/potenciometr/ 3. https://alexgyver.ru/lessons/analog-pins/ 4. https://www.youtube.com/watch?v=fmiwh1l1i7w 5. https://arduino-kit.ru/blogs/blog/project_03 6. http://edurobots.ru/2014/04/arduino-potenciometr/ thank you that you took the time to watch image1.png image2.png image3.jpeg image4.png image5.png image6.jpeg image7.png image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.png image13.jpeg image14.png image15.png /docprops/thumbnail.jpeg
