1 / 30

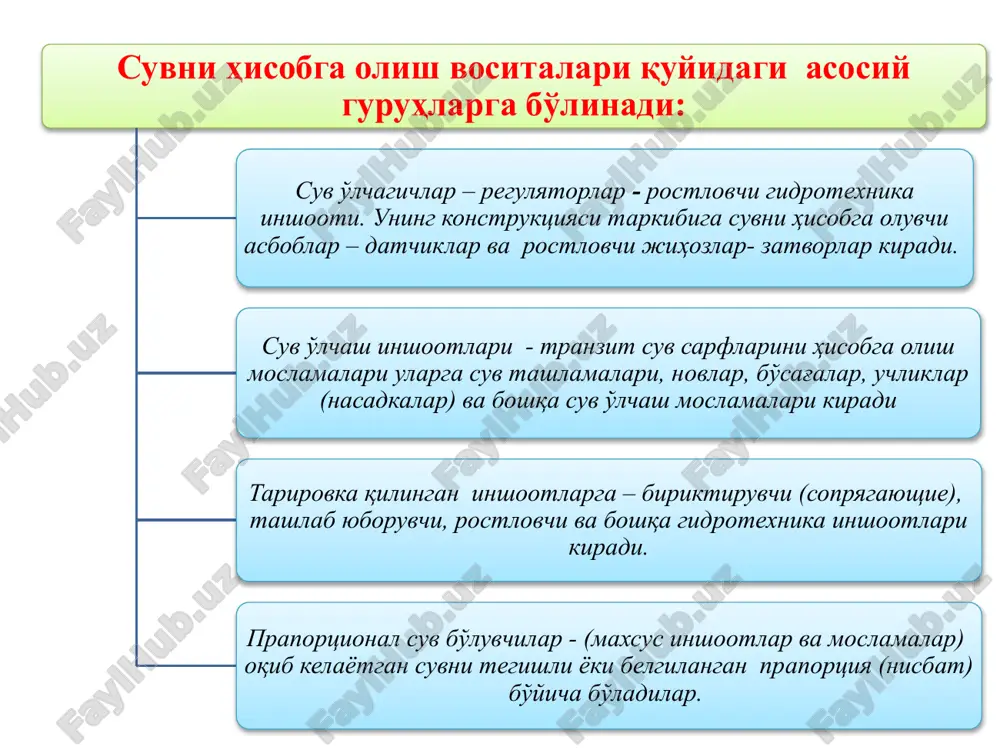

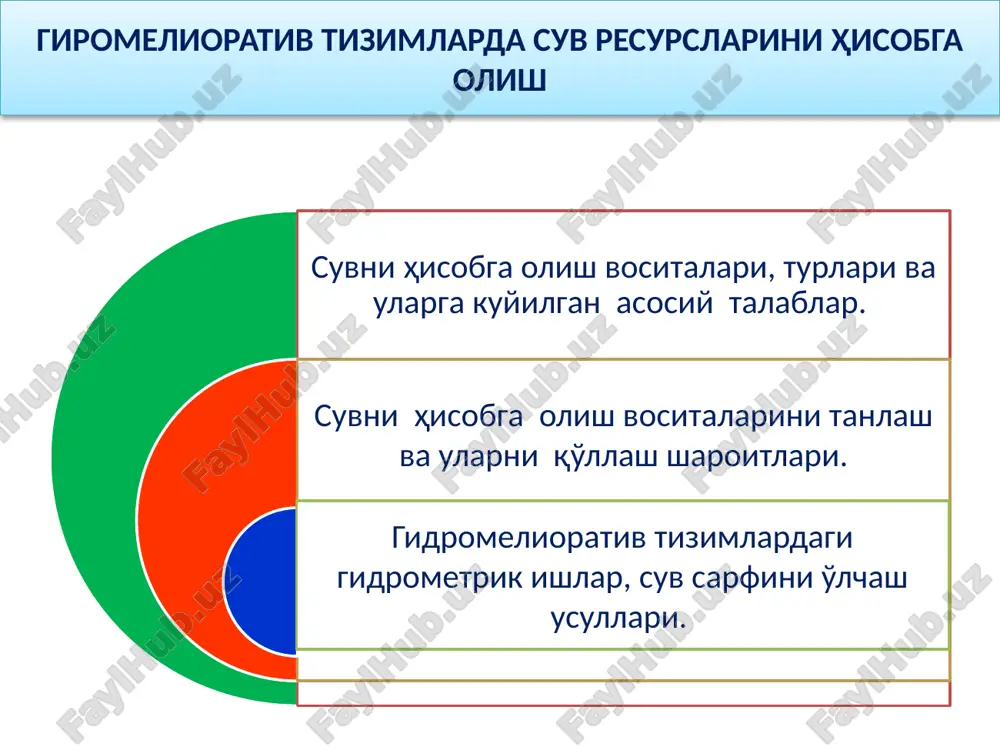

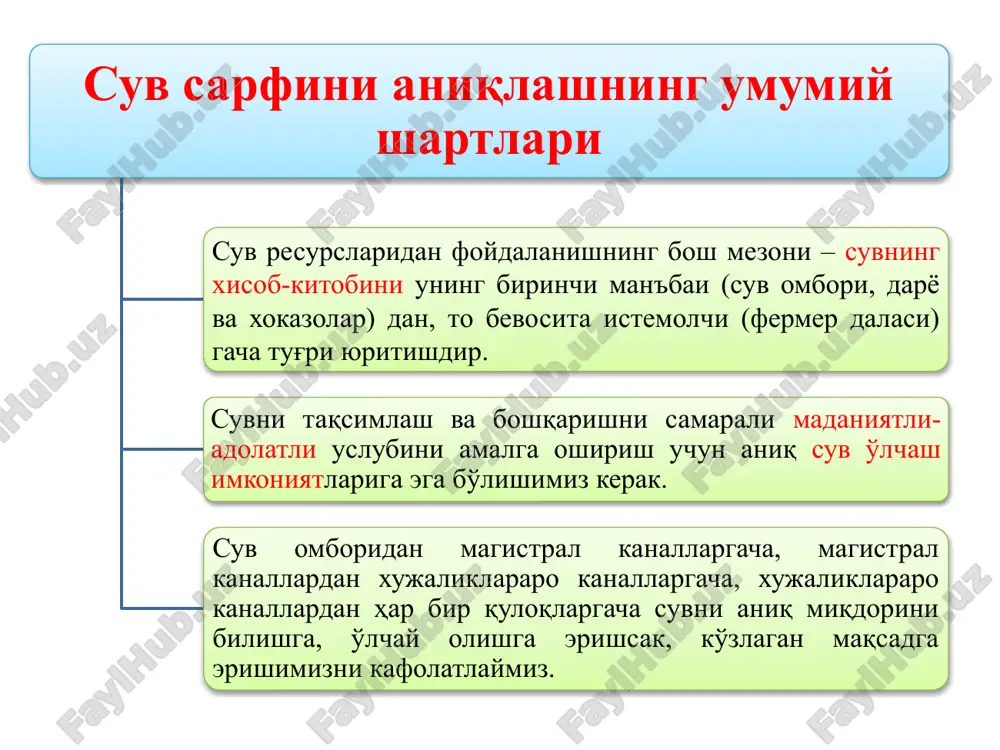

gidrometriya asoslari. suv sathi o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi mavzu: ekspluatatsion gidrometriya toshkent-2022 ma'ruzachi: amaliy mashulotlar: gidrologiya va gidrogelogiya kafedrasi giromeliorativ tizimlarda suv resurslarini hisobga olish suvni hisobga olish vositalari, turlari va ularga kuyilgan asosiy talablar. suvni hisobga olish vositalarini tanlash va ularni qo'llash sharoitlari. gidromeliorativ tizimlardagi gidrometrik ishlar, suv sarfini o'lchash usullari. suv sarfini aniqlashning umumiy shartlari suv resurslaridan foydalanishning bosh mezoni – suvning xisob-kitobini uning birinchi man'bai (suv ombori, daryo va xokazolar) dan, to bevosita istemolchi (fermer dalasi) gacha tug'ri yuritishdir. suv omboridan magistral kanallargacha, magistral kanallardan xujaliklararo kanallargacha, xujaliklararo kanallardan har bir quloqlargacha suvni aniq miqdorini bilishga, o'lchay olishga erishsak, ko'zlagan maqsadga erishimizni kafolatlaymiz. suvni taqsimlash va boshqarishni samarali madaniyatli-adolatli uslubini amalga oshirish uchun aniq suv o'lchash imkoniyatlariga ega bo'lishimiz kerak. suvni hisobga olish vositalari quyidagi asosiy guruhlarga bo'linadi: suv o'lchagichlar – regulyatorlar - rostlovchi gidrotexnika inshooti. uning konstruktsiyasi tarkibiga suvni hisobga oluvchi asboblar …

2 / 30

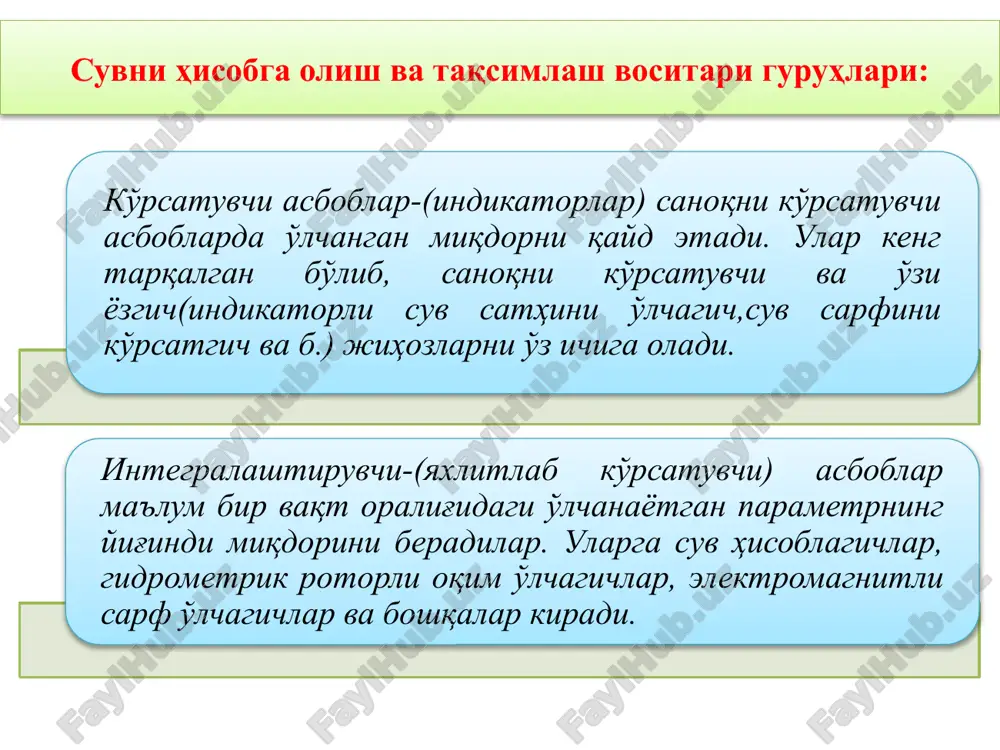

changan miqdorni qayd etadi. ular keng tarqalgan bo'lib, sanoqni ko'rsatuvchi va o'zi yozgich(indikatorli suv sathini o'lchagich,suv sarfini ko'rsatgich va b.) jihozlarni o'z ichiga oladi. integralashtiruvchi-(yaxlitlab ko'rsatuvchi) asboblar ma'lum bir vaqt oralig'idagi o'lchanayotgan parametrning yig'indi miqdorini beradilar. ularga suv hisoblagichlar, gidrometrik rotorli oqim o'lchagichlar, elektromagnitli sarf o'lchagichlar va boshqalar kiradi. suvni hisobga olish vositalarini tanlash shartlari nishablik va suv oqimining tartibi suv tarkibining xarakteristikasi maksimal suv sarfi q, m3/s 0,5 gacha 0,5-1,0 nishablik katta va o'rtacha, suv oqimi – barqaror loyqalik darajasi 1,0 kg/m3 gacha tv, chv, so'n, o'o' so'n, o'o' loyqalik darajasi 1,0 kg/m3 dan ko'p, suv - iflos so'n, o'o' so'n, o'o' nishablik o'rtacha va kichik, suv oqimi – beqaror loyqalik darajasi 1,0 kg/ m3 gacha so'n, o'o' so'n, o'o' loyqalik darajasi 1,0 kg/m3 dan ko'p, suv - iflos o'o' o'o' shartli belgilar: tv – tomson suv o'tkazgichi; so'n – saniiri ning suv o'lchash novi; chv – chipoletti suv …

3 / 30

kuzatuv nuqtalarining oqim chuqurligiga bog'liqligi oqim tezligini pukaklar yordamida o'lchash 17 takomillashtirilgan gidrometrik naycha (pito) v = v h ho z parabolik novni tarirovka qilishda pito naychasidan foydalanish suv sarfini aniqlash usullari bevosita hajmiy usul q=w/t, l/sek bilvosita «tezlik – maydon» usuli suvo'lchagichlar q=w*vo'r m3/sek sarf modeli va uning xususiyatlari daryo va kanallarda suv sarfi oqim ko'ndalang kesimining uning tezligiga ko'paytimasiga teng. shu e'tiborga olish kerakki oqimning ko'ndalang kesimi bo'yicha tezlik o'zgaruvchandir. shuning uchun suv sarfini elementar maydoncha orqali ifodalaymiz agar xou tekisligi oqimning ko'ndalang kesimiga to'g'ri kelsa, ya'ni x o'qi suv sathi bo'yicha u o'qi oqimning chukurligi bo'yicha vertikal holatda bo'lsa u holda suv sarfi qo'yidagicha ifodalanadi. bu erda: v- daryoning kengligi, h- oqim chuqurligi. sarf modeli 1-oqim tezligining chuqrlik bo'yicha taqsimlanish epyurasi; 2- izotaxalar; 3-oqim tezligining kenglik bo'yicha taqsimlanish epyurasi; 4-elementar maydon. o'zgarmas o'zan bilvosita usul oqimning ma'lum elementlarini gidrometrik asboblar yordamida o'lchash va kuzatish asosida suv sarfini …

4 / 30

daryo o'zani suv o'tlaridan va muzlanish holatidan xoli bo'lganda tezlik vertikalidagi bir yoki ikki nuqtada suv sarfi o'lchanadi. vertikallar soni va ularning joylashishi batafsil va asosiy usullarda o'lchangan suv sarflarini tahlil qilish asosida belgilanadi. sarf modeli sarf modeli o'zgarmas o'zan turidagi gidropost va unda suv sarfini o'lchash jarayoni kfk da suv sarfini o'lchash jarayoni suv sarfi chizig'i q=f(h) (qurish va foydalanish) mirishkor kanalida suv sarfini o'lchash jarayoni kfkda suv sarfini o'lchash jarayoni kfkda suv sarfini o'lchash jarayoni suv sarfini xisoblash jadvali daryo ( kanal ) ______________ suv o'lchash joyi_________________ tarirovka tenglamasi v=0,2179n + 0,009 vertikallar tartib raqami vertikallar orasidagi masofa, v (m) vertikallar chuqurligi, h (m) vertikallar orasidagni o'rtacha chuqurlik, m vertikallar orasidagi maydon. m2 kuzatuv nuqtasining chuqurligi parrakning aylanishlari soni kuzatishning davom etishi umumiy aylanishlar soni, n parrakning bir sekunddagi aylanishlari soni nuqtadagi tezliklar vertikallar o'rtacha tezligi, v m/s vertikalar o'rtacha tezligi, vo'rt vertikallar orasidagi suv sarfi, m3/s i …

5 / 30

ng image28.emf image29.wmf oleobject4.bin oleobject5.bin image30.jpeg image31.wmf image32.wmf oleobject6.bin oleobject7.bin image33.png image34.jpeg image35.png image36.wmf image37.png image38.jpeg oleobject8.bin image39.jpeg image40.png image41.jpeg image42.jpeg image43.jpeg image44.wmf oleobject9.bin 2 2 ... 2 2 1 1 2 2 1 1 1 n n n n n b h b h h b h h b h + + + + + + × = - - w 2 2 2 1 2 2 2 2 1 2 1 ..... ) ( n n h b h h b h b + + - + + + = c c w = r zvzvzvzvzvzv mmm/smmm/smmm/smmm/smmm/smmm/s 10,14210,64410,90621,101021,411441,68 20,20220,66420,91641,121041,431481,70 30,24230,67430,92661,141061,441521,73 40,28240,69440,93681,161081,461561,75 50,31250,70450,94701,171101,471601,77 60,34260,71460,95721,191121,481641,79 70,37270,73470,96741,211141,501681,82 80,40280,74480,97761,221161,511721,84 90,42290,75490,98781,241181,521761,86 100,44300,77500,99801,251201,531801,88 110,46310,78511,00821,271221,551841,90 120,49320,79521,01841,281241,561881,92 130,51330,80531,02861,301261,571921,94 140,52340,82541,03881,311281,581961,96 150,54350,83551,04901,331301,602001,98 160,56360,84561,05921,341321,612042,00 170,58370,85571,06941,361341,622082,02 180,59380,86581,07961,371361,632122,04 190,61390,87591,08981,391381,652162,06 200,63400,89601,091001,401401,662202,08 suv sathlari farqiga bog'liq bulgan tezliklar jadvali ( v=4,43√ z ) [ ] s / m 43 , 4 81 , 9 2 g 2 z z z = × × …
