1 / 22

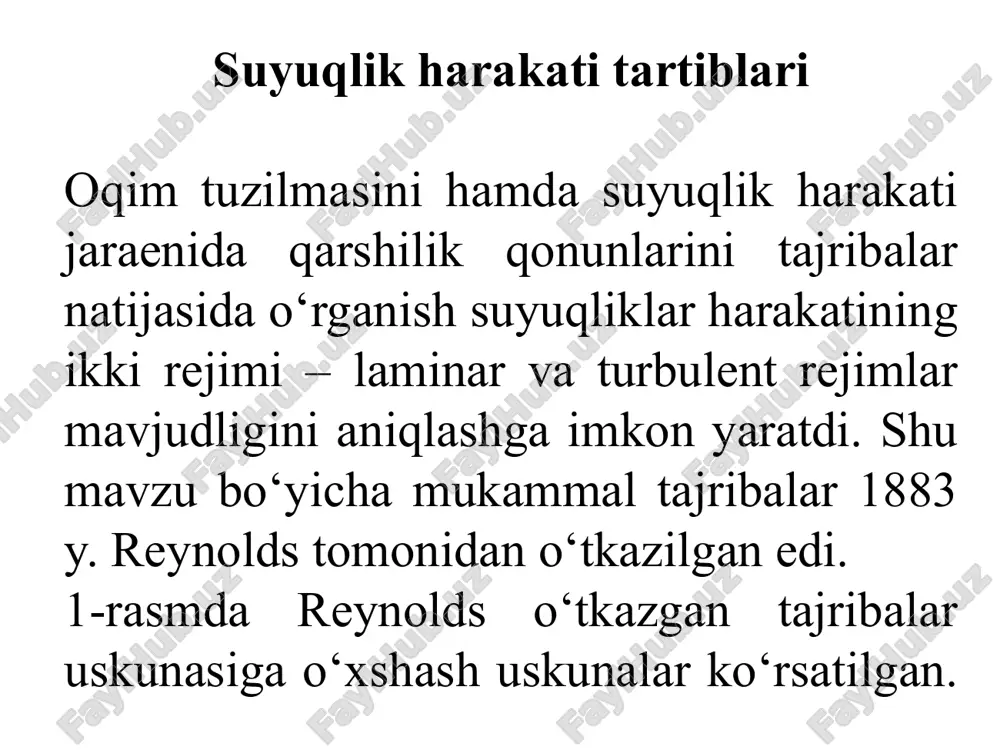

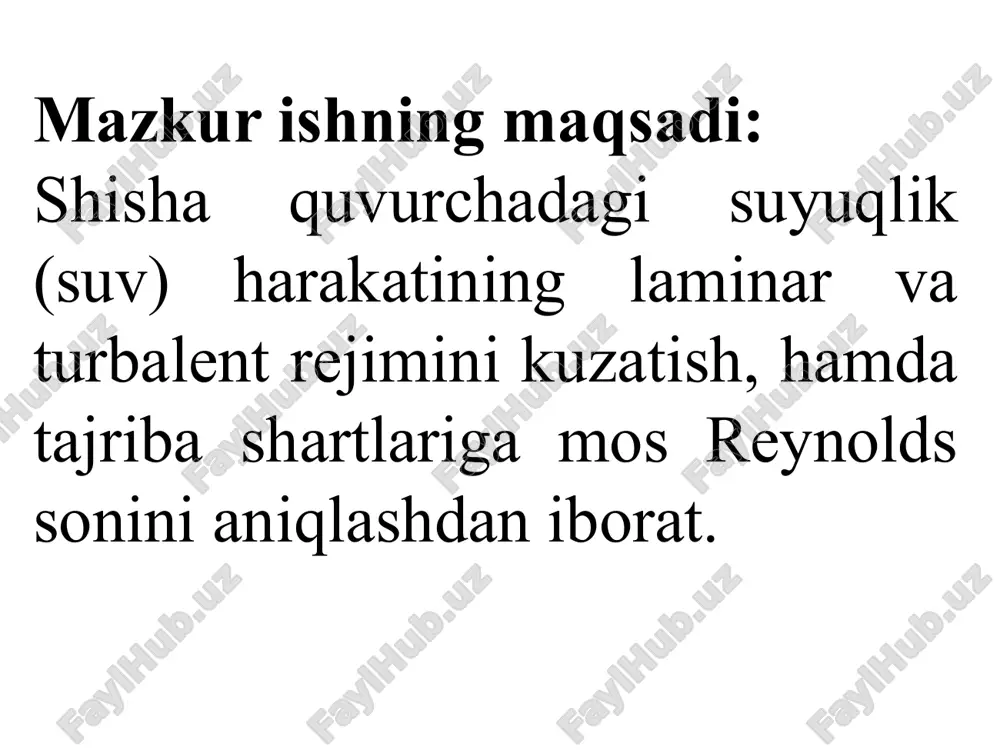

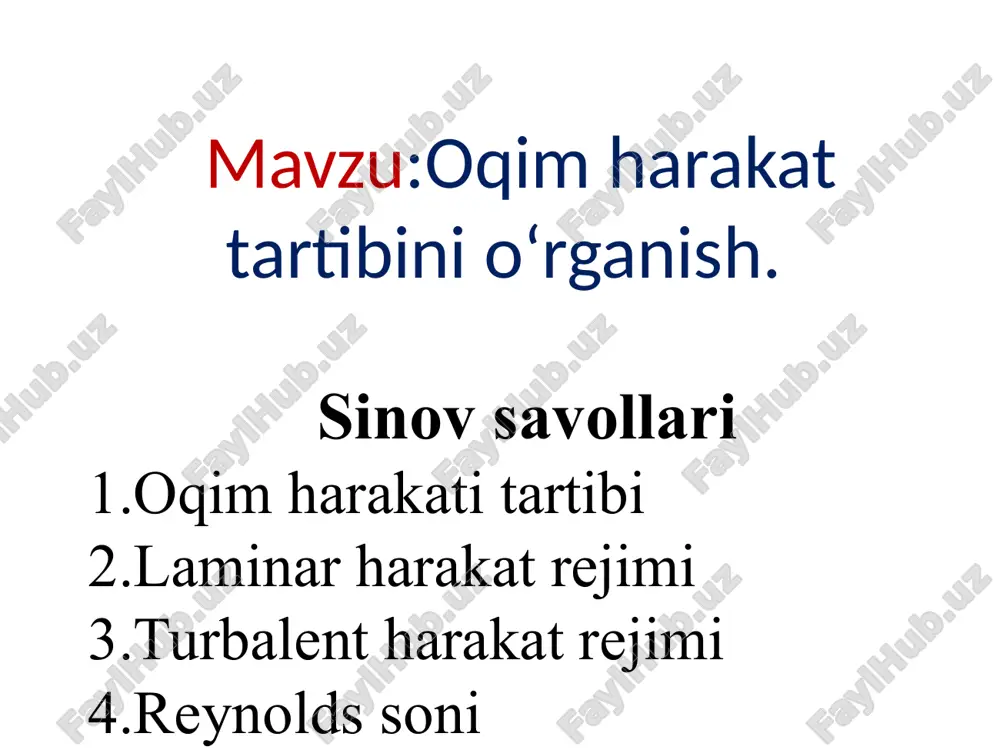

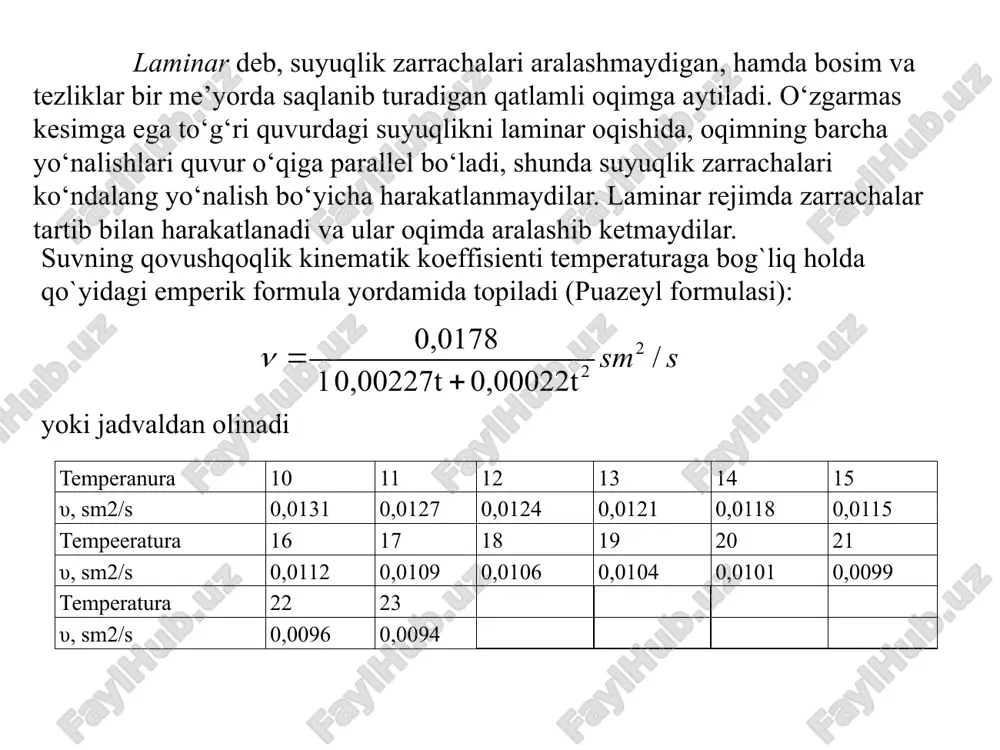

oqim harakat tartibini o‘rganish. laminar harakat rejimi. mavzu:oqim harakat tartibini o‘rganish. sinov savollari 1.oqim harakati tartibi 2.laminar harakat rejimi 3.turbalent harakat rejimi 4.reynolds soni mazkur ishning maqsadi: shisha quvurchadagi suyuqlik (suv) harakatining laminar va turbalent rejimini kuzatish, hamda tajriba shartlariga mos reynolds sonini aniqlashdan iborat. suyuqlik harakati tartiblari oqim tuzilmasini hamda suyuqlik harakati jaraenida qarshilik qonunlarini tajribalar natijasida o‘rganish suyuqliklar harakatining ikki rejimi – laminar va turbulent rejimlar mavjudligini aniqlashga imkon yaratdi. shu mavzu bo‘yicha mukammal tajribalar 1883 y. reynolds tomonidan o‘tkazilgan edi. 1-rasmda reynolds o‘tkazgan tajribalar uskunasiga o‘xshash uskunalar ko‘rsatilgan. laminar deb, suyuqlik zarrachalari aralashmaydigan, hamda bosim va tezliklar bir me’yorda saqlanib turadigan qatlamli oqimga aytiladi. o‘zgarmas kesimga ega to‘g‘ri quvurdagi suyuqlikni laminar oqishida, oqimning barcha yo‘nalishlari quvur o‘qiga parallel bo‘ladi, shunda suyuqlik zarrachalari ko‘ndalang yo‘nalish bo‘yicha harakatlanmaydilar. laminar rejimda zarrachalar tartib bilan harakatlanadi va ular oqimda aralashib ketmaydilar. temperanura 10 11 12 13 14 15 υ, sm2/s 0,0131 …

2 / 22

m re<rekr=2300 da kuzatiladi. laminar rejimdagi gidravlik qarshiliklar birinchi darajali tezlikka, birinchi kuchdagi tezlik bilan mutanosib, turbulentdagilari esa "m”darajadagi tezlikka mutanosibdir, bunda m=1.75 ÷ 2.0. uskuna tarkibi va ish bajarish tartibi suv harakati rejimlarini kuzatish uchun reynolds asbobi deb nomlanadigan uskuna qo‘llaniladi. uskuna sxemasi 1-rasmda keltirilgan. reynolds asbobining asosiy qismi bo‘lib o‘rganilayotgan suv oqimi o‘tuvchi shisha quvurcha (2) xizmat qiladi. quvur o‘tkazgich 5 dan suv tinchlantirgich 8 ning qopqog‘i ostiga va napor qozoni 1ga uzatiladi; qozonda suv sathi pereliv 6 yordamida bir xil saqlanib turadi. suv qozondan konus naycha – soplo orqali tartiblashtiruvchi kran va chiqarib tashlovchi quvurcha bilan tugaydigan shisha quvurcha 2 ga uzatiladi. chiqarib tashlovchi quvurchadan suv berkituvchi kran va shkalali suv o‘lchash quvurchaga ega o‘lchov idishiga tushadi. idish 3 da qisqich orqali rezina quvurcha bo‘ylab o‘rganilaetgan oqimga uzatili beriluvchi bo‘yoq bo‘ladi. uskunani bo‘shatish uchun kran va quvurcha 7 xizmat qiladi. termometr suv haroratini o‘lchash uchun xizmat qiladi. …

3 / 22

gartirish quvurdan oqayotgan suyuqlik sarfini o„zgartirish bilan amalga oshiriladi, uni jumrak (5) yordamida rostlanadi. tajriba o’tkazadigan qurilma 1 – bosim baki; 2 – rangli suyuqlik uchun idish; 3 – jumrak ; 4 – shisha quvur (d=2,5 sm); 5 – rostlash jo„mragi; 6 – o’lchash baki; 7 – rangli suyuqlikli naycha. uskunani ishga tushirish uchun quyidagilarni amalga oshirish lozim: 1. quvuro‘tkazgich 5 da kranni ochish va napor qozoni 1 ni suv bilan to‘ldirish (shunda kran 4 yopiq bo‘lishi kerak). 2. kran 4 ni ochish va shishi quvurcha 2 orqali suvni o‘lchash idishiga quyish. 3. kran 4 ni shunday ochish kerakki, suvning faqat kam qismi pereliv 6 orqali chiqib ketadigan bo‘lsin. suyuqlik zarrachalari harakati rezina quvurchasi orqali idish 3ga tizillab oqib tushadigan bo‘yoq yordamida kuzatiladi. bo‘yoq oqim o‘rtasiga igna orqali kiritiladi. bo‘yoq miqdori qisqich yordamida to‘g‘rilanadi. suyuqlikni laminar harakatini kuzatish kran 4 yordamida uskuna ishga tushirilgandan so‘ng laminar rejimga mos suv sarfi …

4 / 22

lchash natijalari o‘lchash jadvalining tegishli ustunlariga yozib boriladi . uskuna o‘lchamlari: quvurchaning ichki diametri - d=1.32 sm, kesim yuzasi tajriba natijalarini ishlash va hisobot mazmuni laboratoriya ishi hisobotida uskuna sxemasi hamda laminar va turbulent rejimlarda shisha quvurchadagi bo‘yalgan suyuqlik tizgini ko‘rinishi rasmi beriladi. har bir tajribada reynolds soni hisoblanib, mazkur rejim uchun adabiyotlarda berilgan qiymatlari bilan solishtirilishi kerak. reynolds soni formula bo‘yicha hisoblanadi. suv yopishqoqligining kinematik koeffitsientlari 2–rasmdagi grafikdan uning haroratiga ko‘ra olinadi. o‘rtacha tezlik quyidagi formula bo‘yicha hisoblanadi: sm/sek, bu yerda ω – oqim tirik kesimining yuzasi, sm2. kinematik yopishqoqlik koeffitsiyentini suv haroratiga bog‘liqlik grafiki kuzatilaetgan rejim o‘lchov qozonida suv sathlari ko‘rsatishlar farqi hajm to‘lish vaqti suv sathi suv harorati kinematik yopishqoqlik koeffitsiyenti zarrachalar harakati shakli c1, sm c2 sm c2-c1 sm w sm³ t sek q sm3/s υ sm2/s laminar 200 4 20 20 1,5 laminar tajriba natijalari o‘lchamlar tajribalar 1 2 tezlik v sm/s kinemat.yopishq. koeff. υ …

5 / 22

4,0 4,6 5,8 4,8 5,2 4,5 5,6 4,2 4,6 5,4 2 q,m3/s 31 36 42 28 29 59 62 46 43 57 58 56 40 48 39 20 25 35 nazorat savollari 1.suyuqlikni qanaqa harakat rejimlarini (tartiblarini) bilasiz? 2.qanaqa harakat laminar deyiladi? 3.laminar va turbulent harakatda zarrachalar tezliklari qanaqa harakat qiladi? 4.laminar va turbulent harakatda reynolds soni qancha bo‘lishi kerak? 5.laminar va turbulent harakatda zarrachalarning tezliklari qancha bo‘lishi kerak ? 6.tajribada suv satxi tezligini topishni tushuntiring 7.ikki tartibli harakatni aniqlash usulini tushuntiring 8.reynolds kritik soni to`g`risida ma'lumot bering 9.suyuqliklarning qovushqoqlikgi nimalarga bog`liq? 10.qovushqoqlik temperaturaga qanday bog`liq? 11.reynolds sonining o`lcham birligini tushuntiring. image1.png image2.wmf image3.wmf image4.png image5.jpeg image6.png image7.wmf image8.wmf image9.png image10.wmf image11.wmf image12.wmf s sm / 0,00022t 0,00227t 1 0,0178 2 2 + = n n vd = re 4 2 d p w = w j q = c t o 2 4 d q v p = d …
