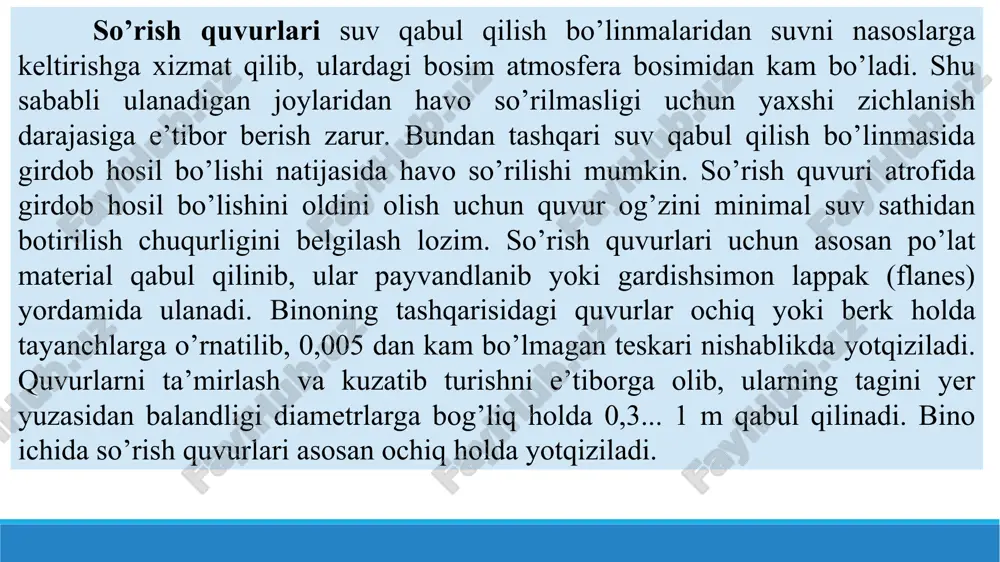

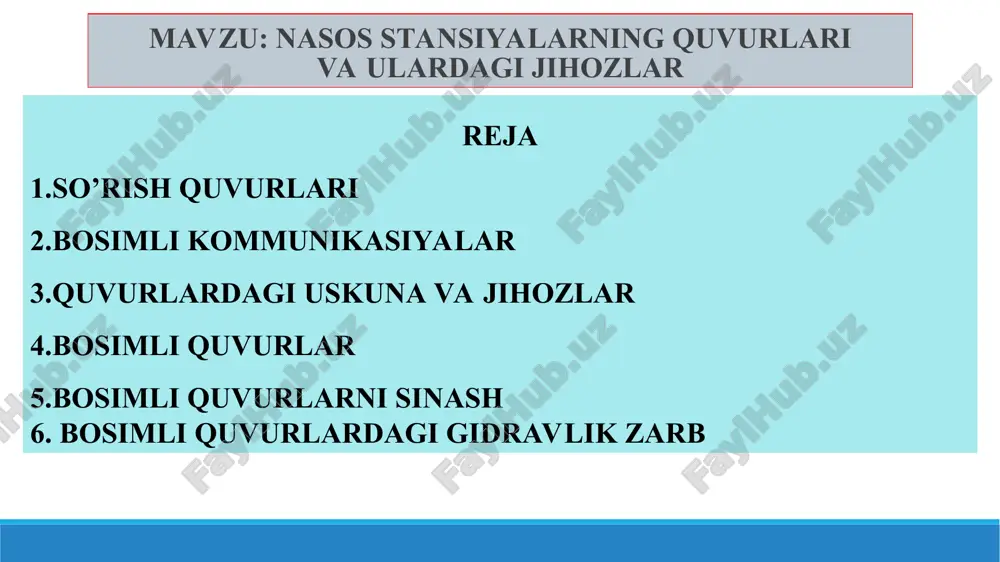

mavzu: nasoslar va nasos stansiyalarining turlari, nasoslarning ishchi ko’rsatkichlarini aniqlashning nazariy va amaliy asoslari. mavzu: nasos stansiyalarning quvurlari va ulardagi jihozlar reja so’rish quvurlari bosimli kommunikasiyalar quvurlardagi uskuna va jihozlar bosimli quvurlar bosimli quvurlarni sinash 6. bosimli quvurlardagi gidravlik zarb so’rish quvurlari suv qabul qilish bo’linmalaridan suvni nasoslarga keltirishga xizmat qilib, ulardagi bosim atmosfera bosimidan kam bo’ladi. shu sababli ulanadigan joylaridan havo so’rilmasligi uchun yaxshi zichlanish darajasiga e’tibor berish zarur. bundan tashqari suv qabul qilish bo’linmasida girdob hosil bo’lishi natijasida havo so’rilishi mumkin. so’rish quvuri atrofida girdob hosil bo’lishini oldini olish uchun quvur og’zini minimal suv sathidan botirilish chuqurligini belgilash lozim. so’rish quvurlari uchun asosan po’lat material qabul qilinib, ular payvandlanib yoki gardishsimon lappak (flanes) yordamida ulanadi. binoning tashqarisidagi quvurlar ochiq yoki berk holda tayanchlarga o’rnatilib, 0,005 dan kam bo’lmagan teskari nishablikda yotqiziladi. quvurlarni ta’mirlash va kuzatib turishni e’tiborga olib, ularning tagini yer yuzasidan balandligi diametrlarga bog’liq holda 0,3... 1 …

2 / 14

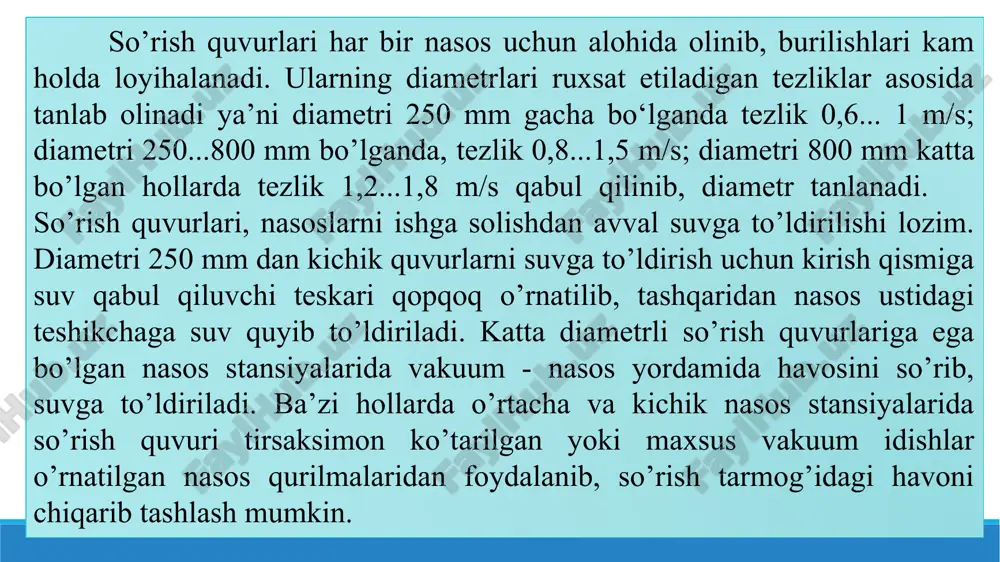

ariga ega bo’lgan nasos stansiyalarida vakuum - nasos yordamida havosini so’rib, suvga to’ldiriladi. ba’zi hollarda o’rtacha va kichik nasos stansiyalarida so’rish quvuri tirsaksimon ko’tarilgan yoki maxsus vakuum idishlar o’rnatilgan nasos qurilmalaridan foydalanib, so’rish tarmog’idagi havoni chiqarib tashlash mumkin. bosimli kommunikasiyalar nasoslardan suvni tashqi bosimli quvurlarga uzatib beruvchi, teskari qopqoq, qulfak va suv sarf o’lchagichi bilan jihozlangan stansiyaning ichki bosimli quvur tarmoqlari bosimli kommunikasiyalar deyiladi. bosimli quvurlar soni nasos agregatlari soniga teng yoki ulardan kam bo’lishi mumkin. bosimli kommunikasiyalar ta’siri ko’p jihatdan nasos stansiyadan qanday maqsadlarda foydalanilishiga bog’liq. suv ta’minoti tizimi nasos stansiyalarida bosimli quvurlar soni odatda nasoslar sonidan kam qabul qilinadi. shuning uchun yig’uvchi kollektor qurishga ehtiyoj tug’iladi. kollektor va bosimli tarmoqqa qulfaklarni o’rnatilishi har qanday nasosni, tashqi bosimli quvurni, teskari qopqoqni va qulfakni xo’jalik - ichimlik suvini to’xtovsiz uzatilishini ta’minlagan holda ta’mirlash imkoniyatini berishi zarur. quvurlardagi uskuna va jihozlar quvurlarga o’rnatilgan uskuna va jihozlar adabiyotlarda quvur armaturalari deb nomlanadi. …

3 / 14

a tayyorlanishi mumkin. iii. aerasion armatura. bunday armaturalarga havo chiqaruvchi vantuzlar va havo kirituvchi qopqoqlar kiradi. vantuzlar davriy ravishda quvurlarga to’planib qoladigan havoni chiqarib turishga xizmat qiladi. ular sharli, dastali va membranali turlarga bo’linadi. iv. saqlovchi armatura suv sarfi yoki bosimni avtomatik ravishda chegaralab turishga xizmat qiladi. nasoslarning ish jarayonidagi o’tish (ishga solish va to’xtatish) davrlarida quvurlardagi bosimni chegaralash uchun saqlovchi tashlamali psu-100 qurilmasi, himoyalovchi gidravlik qopqon (kzg-120), gidravlik zarb so’ndiruvchi (gum) va saqlovchi qopqoq-vantuzlar qo’llanishi mumkin. bularni asosiy kamchiligi - bosim chegaralangan qiymatidan ortib ketganda, biroz kechikib ishga tushishi hisoblanadi. v. saqlovchi - to’suvchi armaturalarga suyuqlik oqimini teskari harakatini oldini oluvchi va nasoslarni bosimli quvurlardan ajratib qo’yuvchi teskari qopqoqlarkiradi. sanoatda tarelkasi yuqoriga osiladigan va ekssentrik o’qli teskari qopqoqlar ishlab chiqariladi. vi. yig’ish va o’tkazish armaturalari. stansiya ichki kommunikasiyalarini ochib - berkitilishini yengillashtirish uchun yig’ish ulamalari sifatida salnikli kompensator va payvandlanadigan po’lat ulamalar qo’llanadi. nasos stansiya binosi devoridan quvurlarni o’tkaziladigan …

4 / 14

urilishiga oz kapital mablag’ sarflanishi, foydalanish xarajatlari kam va ishlatish qulay bo’lishi; - ishonchliligi va uzoq muddat ishlashi ta’minlanishi. quvurlarning yo’nalishi, uzunligi, soni, materiali, diametri, qoplamasi to’g’ri tanlansa, uning xizmat muddati ortadi, foydalanish va qurilish xarajatlari kam bo’ladi. suv xo’jaligi va melioratsiya tizimlaridagi nasos stansiyalarida asosan po’lat, cho’yan, plastmassa, asbestosement, yig’ma va quyma temir-betondan tayyorlangan quvurlar keng qo’llaniladi. bosimli quvurlar ko’p hollarda yer osti xandaklariga yotqizilib, ustidan 0,8 m qalinlikda tuproq yotqiziladi. faqat diametri 1,5 m dan katta po’lat quvurlar yer ustida ochiq holda tayanchlarga o’rnatiladi. tuproqqa ko’miladigan po’lat quvurlar zanglashga qarshi bitum surkalib, gidroizolyatsiya qoplamalari bilan o’rnatilishi lozim. yer ustiga o’rnatiladigan po’lat quvurlarga har yili zanglatmaydigan bo’yoq surkaladi. yomg’ir va filtrasiya suvlarini olib ketish uchun quvurlarni yo’nalishi bo’yicha yonidan drenaj quriladi. qurilish va foydalanish sharoitlarini hisobga olib quvurlar orasidan 0,7...2,2 m masofa qoldirish tavsiya etiladi. quvurlarning yo’nalishini tanlashda quyidagi omillarni e’tiborga olish zarur: a) uzunligi qisqa va qurilish ishlari …

5 / 14

imli quvurlarning materialini tanlashda quyidagi taxminiy qo’llash chegaralari tavsiya etilgan: - asbestosement quvurlar - maksimal hisobiy bosimi 1,2 mpa gacha va diametri 0,5 m gacha bo’lganda, - quyma temir-beton quvurlar - maksimal bosimi 0,5 mpa gacha va diametri 1.6 m gacha bo’lganda; - yig’ma temir-beton quvurlar - maksimal bosimi 1,5 mpa gacha va diametri 0,5...1,6 m bo’lganda; - cho’yan quvurlar - maksimal hisobiy bosimi 1 mpa dan yuqori va diametri 0,065...1 m bo’lganda; - plastmassa quvurlar - maksimal hisobiy bosimi 0,25...1 mpa va diametri 0,01—0,630 m bo’lganda; - po’lat quvurlar - har qanday bosim uchun va turli diametrlarda tayyorlanadi. lekin ularni boshqa turdagi quvurlami qo’llashni iloji bo’lmagan quyidagi hollarda qo’llash tavsiya etiladi ya’ni hisobiy bosim 15 mpa dan katta bo’lganda, diametri 1.6 m dan va bosimi 0,5 mpa dan katta bo’lgan hollarda, hamda quvurlarni avtomobil va temir yo’llari tagidan, suvlik, jarlik va g’orlardan o’tish joylarida qo’llash maqsadga muvofiq bo’ladi. chunki …
